Intermec CN3 Series Manuel utilisateur

Quick Start Guide

快速入门指南

Guide de démarrage rapide

Kurzanleitung

빠른 시작 안내서

Manual de Consulta Rápida

Краткое руководство

по эксплуатации

Guía de comienzo rápido

CN3 (AD11)

Multidock

多用底座

Socle multiple

Multidock

멀티독

Base com vários encaixes

многосекционного зарядного

устройства

Acoplador multiple

Contents

Multidock Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

多用底座说明（简体中文）. . . . . . . . . . . . . . . . . . . . . . . 3

Instructions pour le socle multiple . . . . . . . . . . . . . . . . . . . 5

Multidock-Anleitung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

멀티독 안내서 ( 한국어 ) . . . . . . . . . . . . . . . . . . . . . . . . . 9

Instruções para uso da base com várias encaixes . . . . . . . 11

Инструкции по эксплуатации многосекционного

зарядного устройства . . . . . . . . . . . . . . . . . . . . . . . . . 13

Instrucciones del acoplador múltiple. . . . . . . . . . . . . . . . . 15

Multidock Instructions

Your Intermec Multidock (Model AD11) provides Ethernet con-

nectivity and charges up to four CN3 computers in less than five

hours at normal room temperature +25°C (+77°F).

This product is protected by one or more patents.

What You Need

To use the Multidock, you need:

• Intermec 12 VDC power supply Model 851-075-001

(P/N 851-075-003)

•anACpowercord

• Ethernet cables

You need to purchase the appropriate power cord for your

location. For more information, contact your Intermec sales

representative.

Electrical Rating

•x12V@6A

See Compliance Insert for use restrictions concern-

ing this accessory.

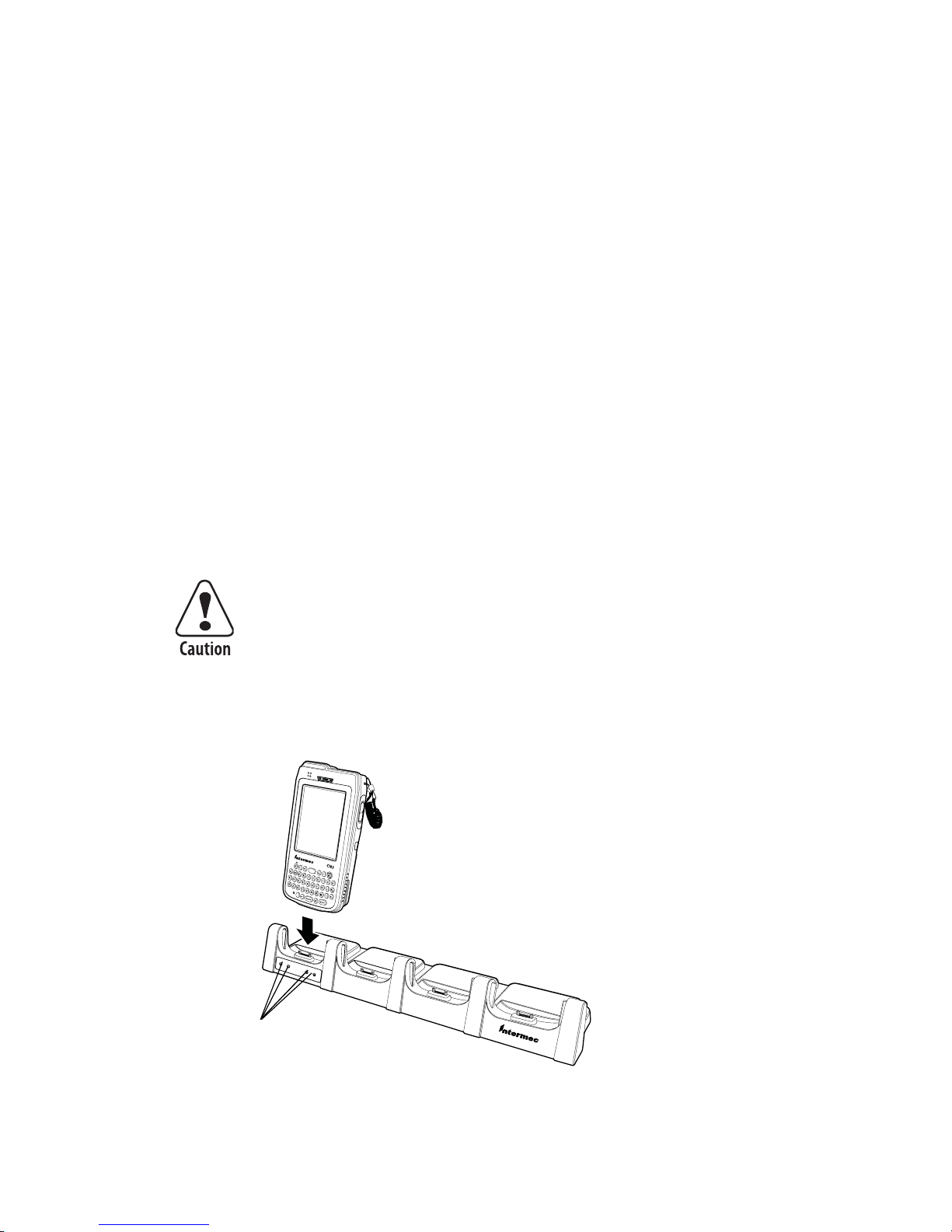

Data communication LEDs

(one for each bay)

Front Panel Status LEDs

Rear Panel Status LEDs

Where to Find More Information

Visit the Intermec web site at www.intermec.com to download

our current manuals (in PDF). To order printed versions of the

Intermec manuals, contact your local Intermec representative or

distributor.

Visit the Intermec technical knowledge base (Knowledge Cen-

tral) at intermec.custhelp.com to review technical information

or to request technical support for your Intermec product.

Indicated States Link Status LED State

Link established to computer Green

Link/Activity to computer Blinking Green/Green with data

activity

Indicated States Speed Status LED State Link Status LED Status

Speed 10 Mbs Yellow Off N/A

Speed 100 Mbs Yellow O n N/A

No activity N/A Green Off

Link activity N/A Blinking Green

Power connector

Switch port Uplink port

多用底座说明（简体中文）

Intermec 多用底座（AD11 型号）可为最多 4 个 CN3 计

算机同时提供以太网连接和充电，在不到 5 个小时即可

充满电，充电温度为正常室温，即 +25 °C。

本产品受到一项或多项专利保护。

所需元件

要使用此多用底座，您需要

•Intermec 12 VDC、型号为 851-075-001 的电源

(P/N 851-075-003)

•交流电源线

•以太网电缆

为连接到您的位置，您需要单独购买适当的电源线。有

关详细信息，请联系当地的 Intermec 销售代表。

电源额定值：

•x12V @ 6A

有关本配件的使用限制，请参阅 “符合性插页”。

数据通信 LED 指示灯

（一个插座对应一个）

前面板状态 LED 指示灯

后面板状态 LED 指示灯

有关详细信息

请访问 Intermec 网站 www.intermec.com 下载最新手册

（PDF 格式）。如需订购 Intermec 手册的印刷版本，请

联系当地的 Intermec 销售代表或经销商。

要查看技术信息或请求对 Intermec 产品提供技术支持，

请访问 intermec.custhelp.com 网站上的 Intermec 技

术知识库（知识中心）。

指示情形链接状态 LED 指示灯情形

已建立到计算机的链接绿色

链接 / 作业到计算机闪烁的绿色 / 绿色，数据作业

指示情形速度状态 LED 指示灯情形链接状态 LED 指示灯情形

速度 10 Mbs 黄色灭 N/A

速度 100 Mbs 黄色亮 N/A

无作业 N/A 绿色灭

链接作业 N/A 闪烁的绿色

电源接口

交换端口上行端口

Instructions pour le socle multiple

Votre socle multiple Intermec (modèle AD11) offre la connectivité

Ethernet et recharge jusqu’à quatre ordinateurs CN3 en moins de

cinq heures à une température ambiante normale (25 °C).

Ce produit est protégé par un ou plusieurs brevets.

Ce dont vous avez besoin

Pour utiliser le socle multiple, vous aurez besoin de :

• Bloc d’alimentation Intermec 12 V c.c., modèle 851-075-001

(réf. 851-075-003)

• Un cordon d’alimentation c.a.

•CâblesEthernet

Vous devez acheter le cordon d’alimentation approprié pour votre

emplacement. Pour plus de renseignements, communiquez avec

votre représentant aux ventes Intermec.

Alimentation électrique

•x12V@6A

Consultez la Déclaration de conformité pour les

restrictions d’usage concernant cet accessoire.

Voyants de communication de données

(un pour chaque baie)

Voyants d’état du panneau avant

Voyants d’état du panneau arrière

Où trouver plus d'informations

Visitez le site Web d’Intermec au www.intermec.com pour

télécharger nos manuels (en format PDF). Pour commander des

versions imprimées des manuels Intermec, contactez votre

représentant ou votre distributeur Intermec.

Visitez la centrale Intermec de connaissances techniques

(Knowledge Central) au intermec.custhelp.com pour examiner

les informations techniques ou demander une assistance

technique pour votre produit Intermec.

États indiqués Condition du voyant d’état de la liaison

Lien établi à l’ordinateur Vert

Lien/Activité vers l’ordinateur Vert clignotant/Vert lors d’activité

de données

États indiqués Condition du voyant

d’état de la vitesse

Condition du voyant

d’état de la liaison

Vitesse 10 Mbit/s Jaune éteint S/O

Vitesse 100 Mbit/s Jaune allumé S/O

Aucune activité S/O Vert éteint

Activité de la liaison S/O Vert clignotant

Connecteur d’alimentation

Port de commutateur

Port de liaison montante

Multidock-Anleitung

Das Intermec Multidock-Ladegerät (Modell AD11) bietet einen

Ethernet-Anschluss und kann in weniger als fünf Stunden bei

normaler Raumtemperatur (+25°C) bis zu vier CN3-Computer

laden.

Dieses Produkt ist durch ein oder mehrere Patente geschützt.

Benötigte Teile

Zur Verwendung des Multidock werden folgende Teile benötigt:

• Intermec 12-V-Gleichstromnetzteil, Modell 851-075-001

(Bestellnr. 851-075-003)

•einWechselstrom-Netzkabel

•Ethernet-Kabel

Es muss ein für Ihren Standort geeignetes Netzkabel gekauft

werden. Weitere Informationen erhalten Sie von Ihrem Intermec-

Ver treter.

Stromversorgung

• x12 V bei 6 A

Das Konformitätsblatt führt etwaige

Verwendungseinschränkungen für dieses

Zubehörprodukt an.

Datenübertragungs-LEDs

(eine pro Steckplatz)

Status-LEDS auf Frontplatte

Status-LEDS auf Rückwand

Verweise zu weiteren Informationen

Besuchen Sie die Intermec-Website unter www.intermec.com,

um eines unserer aktuellen Handbücher im PDF-Format

herunterzuladen. Zur Bestellung gedruckter Versionen von

Intermec-Handbüchern wenden Sie sich an Ihren örtlichen

Intermec-Vertreter oder -Vertrieb.

Besuchen Sie die technische Intermec-Bibliothek (Knowledge

Central) unter intermec.custhelp.com, um technische

Informationen zu prüfen oder technischen Kundendienst für Ihr

Intermec-Produkt anzufordern.

Angezeigter Zustand LED-Zustand für Verbindungsstatus

Verbindung mit Computer

hergestellt

Grün

Verbindung/Aktivität mit

Computer

Blinkt grün/Grün mit

Datenaktivität

Angezeigter Zustand LED-Zustand für

Geschwindigkeitsstatus

LED-Zustand für

Verbindungsstatus

Geschwindigkeit:

10 Mbs

Gelb aus -

Geschwindigkeit:

100 Mbs

Gelb ein -

Keine Aktivität - Grün aus

Verbindungsaktivität -Blinkt grün

Stromanschluss

Schalteranschluss Verbindungsanschluss
