CN3/CN4 Single Dock (AD10) Instructions

The CN3/CN4 single dock (Model AD10) powers your

CN3 series or CN4 series computer and charges a spare battery

(AB8, AB9, AB15, AB16, or AB28) separately. The single dock also

provides client and host USB connectivity.

What You Need

You also need these items (sold and ordered separately):

•An Intermec-approved power supply

•An appropriate AC power cord

•Ethernet or modem adapter and cables (optional)

Using the Single Dock

The CN3/CN4 status LED is red when the CN3/CN4 is charging

and green when the CN3/CN4 is fully charged.

Extra battery pack

status LED

CN3/CN4

status LED

Docking

connector

Single Dock Ports Diagram

Extra Battery Pack Status LED

LED State Description

Red The battery is charging.

Green The battery is fully charged.

Yellow The battery is out of charging temperature range. To ensure

proper battery charging, the operating range for the AD10 is

5°C to 35°C (41°F to 95°F). Make sure the AD10 is within

operating temperature range.

Alternating

red and yellow The battery is not charging. Try these solutions:

•Make sure the battery is firmly installed in the charger.

•Make sure the charging pins on the single dock and the

contacts on the battery are clean.

If these solutions do not work, the battery may be defective.

Off •No battery is installed.

•The charger is not receiving power. Make sure the power

plug is firmly inserted in the charger and the power

supply is properly connected to a powered AC outlet.

USB client

connector

USB host

connector

Power

connector

CN3/CN4 单一底座充电器 (AD10) 说明

CN3/CN4 单一底座（型号为 AD10）可单独为 CN3 系列或 CN4

系列计算机供电，并为备用电池（AB8、AB9、AB15、AB16、

或 AB28）充电。单一底座还为客户端和主机提供 USB 接口。

所需元件

还需要如下元件（这些元件均单独出售，需另行订购）：

•一个 Intermec 许可的电源

•一条适合的交流电源线

•以太网或调制解调器适配器以及电缆（可选）

如何使用单一底座充电器

CN3/CN4 充电时，CN3/CN4 的状态 LED 为红色，充满时 LED 为

绿色。

CN3/CN4⢊ᗕ

LED ᣛ⼎♃

໛⫼⬉∴

⢊ᗕLEDᣛ⼎♃

ᑩᑻ᥹ষ

单一底座充电器的端口示意图

备用电池状态

LED

指示灯

LED 指示灯状态说明

红色电池正在充电。

绿色电池已充满。

黄色电池超出充电温度范围。要确保电池正确充电，

AD10 的工作范围应为 5°C 到 35°C。确保 AD10 在

工作温度范围内。

红色和黄色

交替亮起

未对电池充电。请尝试使用以下解决方案：

•确保电池稳固地安装在充电器上。

•确保单一底座充电器的充电插脚和电池触点都是

干净的。

如果上述解决方案不起作用，则电池可能存在故障。

熄灭 •未安装电池。

•充电器未插电。确保电源插头牢固地插入充电器

且电源正确连接到通电的交流电源插座。

⬉⑤᥹ষ

USB Џᴎ᥹ষ

USB ᅶ᠋ッ᥹ষ

CN3/CN4 單基座充電器 (AD10) 說明

CN3/CN4 型單基座（AD10 型）可以單獨為 CN3 系列或 CN4

系列電腦供電，以及為備用電池（AB8、AB9、AB15、

AB16、或 AB28）充電。單基座還為主機端和用戶端提供 USB

接口。

需要的物品

您還需要如下物品 ( 單獨銷售，需另購 )：

•一個 Intermec 許可的電源供應器

•一條適合的 AC 電源線

•乙太網路配接器與電纜 ( 選用 )

如何使用單基座充電器

當 CN3/CN4 正在充電時，CN3/CN4 狀態 LED 指示燈會亮起紅

燈，充電完成時，會亮起綠燈。

CN3/CN4ʳኪʳ

LEDʳقᗉ

ໂشሽۃ

ኪʳLEDʳقᗉ

ഗஆ൷ᙰ

單基座充電器的連接埠圖解

備用電池狀態

LED

指示燈

LED 指示燈狀態說明

紅色電池正在充電。

綠色電池充電完成。

黃色電池不在可進行充電的溫度範圍內。要確保電池正確

充電，AD10 的作業溫度範圍應為 5°C 到 35°C。檢查

確認 AD10 在作業溫度範圍之內。

紅色與黃色

交替亮起電池未充電。請嘗試使用下列解決方法：

•檢查確認電池已穩固安放在充電器中。

•檢查確認單基座充電器的充電針腳與電池接觸點

都是乾淨的。

如果這些解決方法都不奏效，則電池可能已損壞。

熄滅 •未安裝電池。

•充電器未通電。檢查確認電源插頭是穩固插入到

充電器中，且電源供應器正確地連接到通電的電

源插座。

ሽᄭ൷ᙰ

USB ׌ᖲጤ൷ᙰ

USBʳش֪ጤ൷ᙰ

Instructions pour le socle unique CN3/CN4

(AD10)

Le socle unique CN3/CN4 (modèle AD10) permet d'alimenter

votre ordinateur CN3 ou CN4 et de recharger une batterie de

secours (AB8, AB9, AB15, AB16, ou AB28) séparément. Le socle

unique offre aussi la connectivité client et hôte USB.

Ce qu'il vous faut

Vous aurez aussi besoin des articles suivants (vendus et

commandés séparément) :

•Un bloc d’alimentation approuvé Intermec

•Cordon d'alimentation CA approprié

•Adaptateur Ethernet ou modem avec câbles (en option)

Utilisation du socle unique

Le DEL d'état du CN3/CN4 est rouge lorsque le CN3/CN4 est

mis en charge et vert lorsque le CN3/CN4 est entièrement chargé.

DEL d’état

du CN3/CN4

DEL d'état du bloc

de piles additionnel

Connecteur

de socle

Schéma des ports du socle unique

DEL d'état du bloc de piles additionnel

DEL d'état Description

Rouge La pile est en charge.

Vert La pile est entièrement chargée.

Jaune La pile est en dehors de la plage de température de

chargement. Afin de garantir une mise en charge appropriée

de la pile, la plage de fonctionnement du AD10 est 5 °C à

35 °C (41 °F à 95 °F). Assurez-vous que le AD10 est dans les

limites de la plage de fonctionnement.

Rouge et jaune

alternantes La pile n'est pas en charge. Essayez les solutions suivantes :

•Assurez-vous que la pile est solidement installée dans le

chargeur.

•Assurez-vous que les broches de chargement du socle

uique et que les contacts de la pile sont propres.

Si ces solutions ne fonctionnent pas, il se peut que la pile

soit défectueuse.

Éteint •Aucune pile n'est installée.

•Le chargeur n'est pas sous tension. Assurez-vous que la

fiche d'alimentation est solidement insérée dans le

chargeur et que le bloc d'alimentation est bien branché

sur une prise CA.

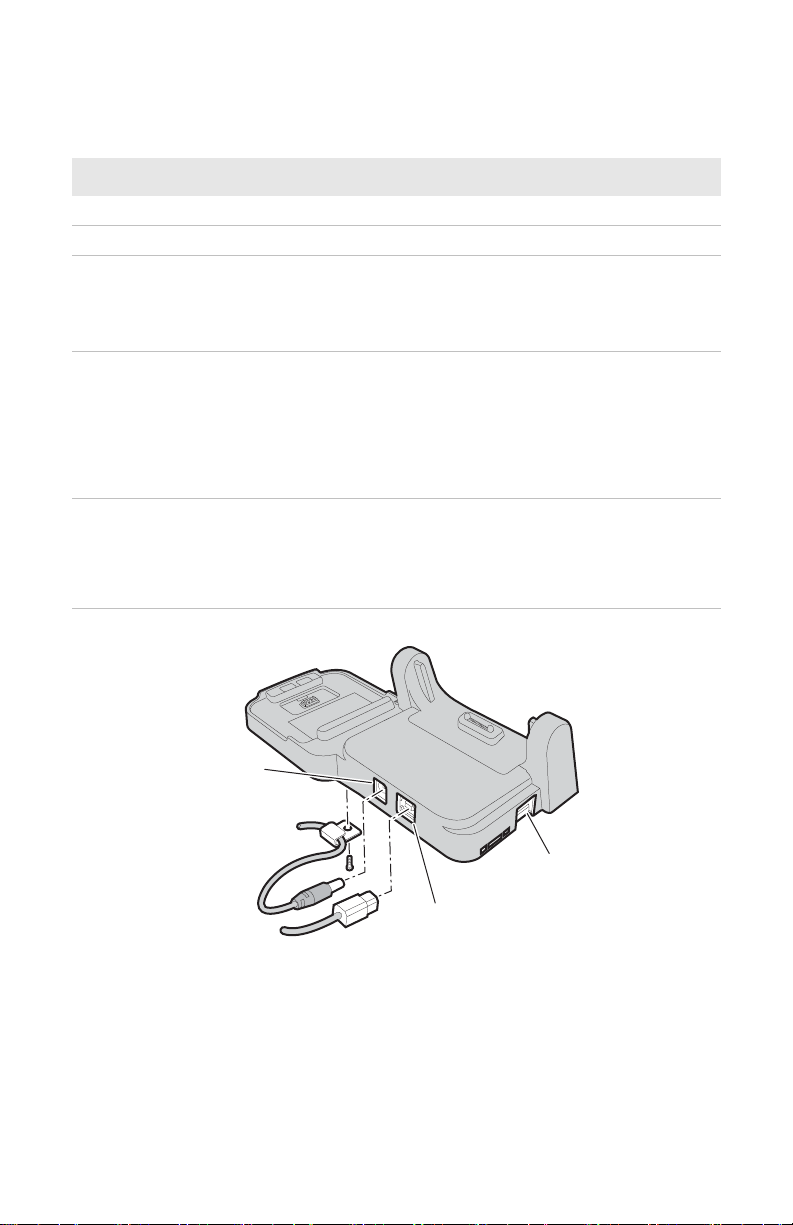

Prise d'alimentation

Connecteur

USB hôte

Connecteur

USB client
