8-Port Gigabit Ethernet PoE+

Industrial Switch with 2 SFP

Ports Instructions

Model 508261 (IIS-8G02POE)

The Intellinet 8-Port Gigabit Ethernet PoE+ Industrial Switch with 2 SFP Ports offers

an array of time-saving, cost-effective features while providing superior network

throughput. No configuration is required and installation is plug and play.

For specifications, visit intelllinetnetwork.com/barcode/508261.

Features

• Provides power and data connections for up to eight PoE network devices

• IP40 slim-type metal housing to withstand harsh industrial conditions

• Wide operating temperature: -40 – 75°C (-40 – 167°F)

• Option for DIN-rail installation

• Two small form-factor pluggable GBIC module slots (SFP)

• Two redundant DC inputs (45 – 57 V) with I/O terminal block

With a backplane speed of 20 Gbps, plenty of performance is available for your

computers, servers and other networking devices. Each of the ports automatically

senses the link speed of the connected network device and adjusts to 10, 100

or 1000 Mbps for compatibility and maximum performance. This PoE switch is

designed to provide compatible devices with enough power when needed. It offers

up to 30 watts of power per port until its power budget of 240 watts is reached.

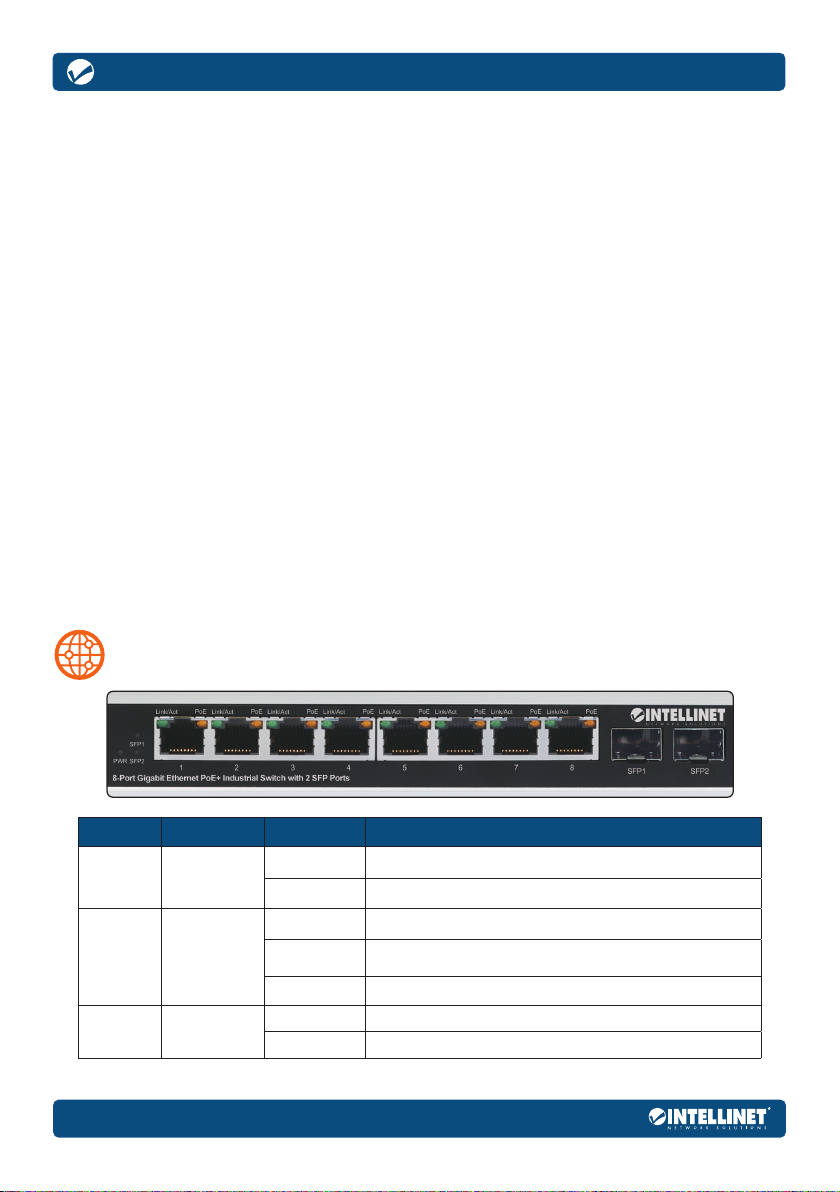

Front Panel

LED Color Status Status Description

PWR Green On Power on

Off Power off

Link/Act

1 – 8 /

SFP

1 & 2

Green

On Valid port connection

Blinking Sending or receiving data

Off No link established

PoE Orange On The connected device

is receiving power

Off No PSE/PoE device is linked

English

Instructions 8-Port Gigabit Ethernet PoE+ Industrial Switch with 2 SFP Ports

Power

Terminal Block Installation

NOTE: Ensure all power is off/disconnected before beginning!

1 Loosen appropriate screws.

2 Insert bare power-supply wires into appropriate terminal slots (positive

wire into positive slot; negative wire into negative slot).

3 Tighten appropriate screws to secure wires. (If desired,

repeat steps 1 – 3 on second input pair.)

4 Install block into the device and tighten screws.

Placement

Desktop Installation

Prior to use, place/position the switch:

• on a level surface with at least 25 mm (approx. 1”) of clearance for ventilation

• away from sources of electrical noise: radios, transmitters, broadband amplifiers

within 100 m (approx. 328’) of network devices it’s to be connected to.

DIN-Rail Installation

1 With DIN-rail bracket attached to device with screws, angle bracket onto DIN rail.

2 Push device in till it clicks into place.

1 2 3 4

1 2

Instructions

English

8-Port Gigabit Ethernet PoE+ Industrial Switch with 2 SFP Ports

Der Intellinet 8-Port Gigabit Ethernet PoE+ Industrie-Switch mit 2 SFP-

Ports bietet eine Reihe von zeitsparenden, kosteneffektiven Funktionen

und gleichzeitig einen hohen Netzwerkdurchsatz. Es ist keine

Konfiguration erforderlich und die Installation ist Plug and Play.

Die Spezifikationen finden Sie auf intellinetnetwork.com/barcode/508261.

Merkmale

• Strom- und Datenverbindung für bis zu acht PoE-Netzwerkgeräte

• Schlankes Metallgehäuse mit Schutzklasse IP40 für

anspruchsvolle Industrieumgebungen

• Für Umgebungstemperaturen von -40 bis 75°C

• Auf DIN-Schiene montierbar

• Zwei GBIC-Modul-Steckplätze (SFP)

• Redundante Stromversorgung mit zwei Eingängen (45 – 57 V) und I/O-Klemmleiste

Mit einer Backplane-Geschwindigkeit von 20 Gbps steht viel Leistung für Ihre

Computer, Server und andere Netzwerkgeräte zur Verfügung. Jeder der Ports

erkennt automatisch die Verbindungsgeschwindigkeit des angeschlossenen

Netzwerkgeräts und stellt sich auf 10, 100 oder 1000 Mbit/s ein, um Kompatibilität

und maximale Leistung zu gewährleisten. Dieser PoE-Schalter wurde entwickelt,

um kompatiblen Geräten bei Bedarf ausreichend Leistung zu liefern. Er bietet bis

zu 30 Watt Leistung je Port, bis sein Leistungsbudget von 240 Watt erreicht ist.

Frontblende

LED Farbe Status Bedeutung

Pwr

(Strom) Grün An Gerät wird mit Strom versorgt

Aus Ausgeschaltet

Link/Act

1 – 8 /

SFP

1 & 2

Grün

An Verbindung ist hergestellt

Blinkend Senden oder Empfangen von Daten

Aus Verbindung ist nicht hergestellt

PoE Orange An Das angeschlossene Gerät erhält Strom

Aus Kein PSE/PoE-Gerät angeschlossen

8-Port Gigabit Ethernet PoE+ Industrie-Switch mit 2 SFP-Ports

Deutsch

Anleitung

Installation der Klemmleiste

HINWEIS: Vergewissern Sie sich, dass die Stromversorgung

vor Beginn abgeschaltet/getrennt ist!

1 Lösen Sie die entsprechenden Schrauben.

2 Führen Sie die freiliegenden Stromkabel in die entsprechenden Steckplätze

ein (Pluskabel in den Plus-Steckplatz; Minuskabel in den Minus-Steckplatz).

3 Ziehen Sie die entsprechenden Schrauben an, um die Kabel zu fixieren. (Falls

gewünscht, wiederholen Sie die Schritte 1 - 3 am zweiten Eingangspaar.)

4 Setzen Sie die Leiste in das Gerät ein und ziehen Sie die Schrauben fest.

Desktop-Installation

Er wird empfohlen, den Switch vor der Nutzung folgendermaßen:

• aufzustellen auf ebenem Untergrund, der das Gewicht des

Switches (und evtl. anderer Gegenstände) trägt,

• mit mindestens 25 mm Abstand zu allen Seiten für angemessenen Luftdurchsatz,

fern von anderen Übertragungsgeräten wie Radios, Breitband- verstärker, etc.

DIN-Schienenmontage

1 DIN-Schienenhalterung mit Schrauben am Gerät

befestigen, Winkelhalterung auf DIN-Schiene.

2 Schieben Sie das Gerät ein, bis es einrastet.

Strom

1 2 3 4

Nutzungsumgebung

1 2

8-Port Gigabit Ethernet PoE+ Industrie-Switch mit 2 SFP-Ports Anleitung

Deutsch

El Intellinet Switch industrial PoE+ con 8 puertos Gigabit Ethernet +

2 SFP cuenta con múltiples características que le ahorrarán tiempo

y dinero, mientras disfruta de un mayor rendimiento en la red. No

es necesario configurarlo y la instalación es plug and play.

Para más especificaciones, visite intellinetnetwork.com/barcode/508261.

Caracteristicas

• Proporciona energía y conexión de datos para ocho dispositivos de red PoE

• Carcasa metálica delgada IP40 para soportar las duras condiciones industriales

• Temperatura de funcionamiento amplia: -40 - 75°C

• Opción para instalación en carril DIN

• Dos ranuras de conexión para modulos miniGBIC (SFP)

• Dos entradas de CC redundantes (45 – 57 V) con bloque de terminales de E/S

Con una velocidad backplane de 20 Gbps, sus ordenadores, servidores y otros

dispositivos de red podrán disfrutar de un mayor rendimiento. Diseñado para ser fácil

de usar, este interruptor Gigabit incluye un crossover Auto-MDI/MDI-X en todos los

puertos para eliminar la necesidad de los cables de cruce. Cada uno de los puertos

detecta automáticamente la velocidad de enlace del dispositivo y la ajusta a 10, 100 o

1000 Mbps para una compatibilidad y rendimiento máximos. Diseñado para dar amplia

potencia a dispositivos compatibles que la necesiten, este switch PoE ofrece hasta 30

vatios de potencia por puerto hasta alcanzar su presupuesto de energía de 240 vatios.

Panel frontal

LED Color Estado Indicación

PWR Verde Encendido Encendido

Apagado Interruptor apagado

Link/Act

1 – 8 /

SFP

1 & 2

Verde

Encendido Valide el puerto de conexión

Parpadeo Datos trasmitidos/recibidos

Apagado No hay comunicación

PoE Naranja

Encendido El dispositivo conectado

recibe alimentación eléctrica

Apagado No hay un dispositivo

PSE/PoE conectado

Español

Instrucciones Switch industrial PoE+ con 8 puertos Gigabit Ethernet + 2 SFP

Alimentación

Instalación del bloque de terminales

NOTA: asegúrese de que toda fuente de energía esté

apagada/desconectada antes de comenzar.

1 Afloje los tornillos correspondientes.

2 Introduzca los cables de alimentación pelados en los orificios de los terminales

adecuados (cable positivo en orificio positivo, cable negativo en orificio negativo).

3 Apriete los tornillos correspondientes para asegurar los cables (si lo

desea, repita los pasos 1 a 3 en el segundo par de entrada).

4 Instale el bloque en el dispositivo y apriete los tornillos.

Instalación de escritorio

Antes de utilizarlo, se recomienda que el switch sea colocado/fijado:

• sobre una superficie plana que pueda soportar el peso del switch

(y cualquier otro artículo que deba ser considerado)

• con un mínimo de 25 mm (1”aprox.) de espacio libre en la parte superior

y en los lados para una ventilación adecuada, apartado de fuentes

de ruido eléctrico: radios, transmisores, amplificadores, etc.

Instalación del rail DIN

1 Para montar un soporte de rail DIN en el dispositivo mediante tornillos,

introduzca el soporte en el rail DIN formando un ángulo.

2 Empuje el dispositivo hacia adentro hasta que haga clic y quede fijo.

1 2 3 4

Colocación

1 2

Español

InstruccionesSwitch industrial PoE+ con 8 puertos Gigabit Ethernet + 2 SFP

Commutateur industriel 8 ports Ethernet Gigabit PoE+ avec 2 ports SFP

Instructions

L’Intellinet Commutateur industriel 8 ports Ethernet Gigabit PoE+ avec 2

ports SFP propose toute une gamme de fonctionnalités assurant le débit

optimal de votre réseau, ainsi qu’un gain notable de temps et d’argent. Pas

besoin de configuration, puisque l’installation se fait en plug and play.

Vous trouvez les spécifications sur intellinetnetwork.com/barcode/508261.

Traits

• Muni de connexions de données et d’alimentation pour

raccorder jusqu’à huit périphériques réseau PoE

• Boîtier métallique IP40 à profil mince pour résister à

des conditions industrielles extrêmes

• Écart de température pour le fonctionnement : -40 – 75 °C

• Option pour l’installation sur rail DIN

• 2 emplacements GBIC pour module émetteur/récepteur optique SFP

• Deux entrées redondantes en courant continu (45 – 57 V) avec bloc terminal I/O

Avec sa vitesse de fond de panier de 20 Gpbs, le commutateur offre des performances

de pointe à vos ordinateurs, à vos serveurs, et à vos autres appareils connectés. Chacun

des ports détecte automatiquement la vitesse de connexion de l’appareil réseau

connecté, et s’ajuste automatiquement à 10, 100 ou 1000 Mbps, pour une performance

et une compatibilité accrues. Conçu pour fournir une importante puissance aux

appareils compatibles, ce commutateur PoE offre une puissance maximale de 30

watts par port jusqu’à ce que sa puissance maximale de 240 watts ait été atteinte.

Panneau avant

LED Couleur Statut Indication

PWR Vert Allumé Appareil est alimenté

Éteint Éteindre

Link/Act

1 – 8 /

SFP

1 & 2

Vert

Allumé Connexion est établie

Clignotant En train d’émettre ou de recevoir des données

Éteint Connexion n’est pas établie

PoE Orange Allumé L’appareil connecté est alimenté

Éteint Port n’est connecté pas à un appareil PSE/PoE

Français

Commutateur industriel 8 ports Ethernet Gigabit PoE+ avec 2 ports SFP Instructions

Installation via bloc terminal

NOTE : Assurez-vous que l’alimentation est intégralement

éteinte/déconnectée avant de commencer !

1 Desserrez les vis appropriées.

2 Insérez les fils d’alimentation nus dans les emplacements du terminal appropriés

(fil positif dans l’emplacement positif ; fil négatif dans l’emplacement négatif).

3 Serrez les vis appropriées pour fixer les fils. (Si vous le souhaitez,

répétez les étapes 1 à 3 sur la deuxième paire d’entrées.)

4 Installez le bloc dans le périphérique et serrez les vis.

Installation en bureau

Avant d’utiliser le commutateur, il est recommandé:

• de le placer sur une surface plane qui peut supporter

son poids (et celui d’autres objets),

• ac. un écartement minimal de 25 mm d’autres objets pour une ventilation suffisante,

loin des appareils électriques qui peuvent être source d‘interférence (des radios etc.).

Installation du DIN-Rail

1 Avec le support DIN-rail fixé au dispositif à vis, alignez le support avec le rail DIN.

2 Poussez le périphérique jusqu’à ce qu’il soit en place.

Alimentation

1 2 3 4

Placement

1 2

Français

10 Polski

8-Portowy Przemysłowy Przełącznik Gigabit Ethernet PoE+ z 2 Portami SFP

Instrukcje

8-Portowy Przemysłowy Przełącznik Gigabit Ethernet PoE+ z 2 Portami SFP

Intellinet zapewnia oszczędność czasu i pieniędzy, oferując jednocześnie

maksymalną przepustowość sieci. Nie wymaga żadnej konfiguracji,

działa samodzielnie po podłączeniu na zasadzie plug and play.

Specyfikacja techniczna dostępna jest na stronie intellinetnetwork.com/barcode/508261.

Funkcje

• Zapewnia zasilanie i przepływ danych dla maksymalnie

ośmiu urządzeń sieciowych PoE

• Odporna na trudne warunki przemysłowe metalowa obudowa o stopniu ochrony IP40

• Szeroki zakres temperatury pracy: -40 - 75°C

• Możliwość instalacji na szynie DIN

• Wyposażony w dwa sloty (SFP) na moduły GBIC

• Dwa redundantne wejścia zasilania DC (45 – 57 V) z blokiem zaciskowym I/O

Obwody drukowane o przepustowości 20 Gbps oferują wysoką wydajność

twoim komputerom, serwerom i innym urządzeniom sieciowym. Każdy z portów

automatycznie wykrywa prędkość łącza podłączonego urządzenia i optymalnie

dostosowuje ją w przedziałach 10, 100 lub 1000 Mbps, uzyskując maksymalną

wydajność. Zaprojektowany do rozdzielania napięcia do dostosowanych

urządzeń wedle zapotrzebowania, ten przełącznik PoE dostarcza do 30 watów

prądu na port, z górnym limitem przekazu o wysokości 240 watów.

Panel przedni

Dioda

LED Kolor Stan Znaczenie

PWR Zielony Wł. Urządzenie włączone

Wył. Zasilanie wyłączone

Link/Act

1 – 8 /

SFP

1 & 2

Zielony

Wł. Prawidłowe podłączenie portu

Miga Wysyła lub odbiera dane

Wył. Nie nawiązano połączenia

PoE Pomarańczowy

Wł. Port jest połączony z

urządzeniem PoE

Wył Nie ma połączenia z

urządzeniem PoE

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Intellinet Changer

Intellinet

Intellinet IES-24GB Manuel utilisateur

Intellinet

Intellinet 523769 Manuel utilisateur

Intellinet

Intellinet 523318 Manuel utilisateur

Intellinet

Intellinet 560665 Manuel utilisateur

Intellinet

Intellinet 506540 Manuel utilisateur

Intellinet

Intellinet IIS-8G02M Manuel utilisateur

Intellinet

Intellinet 503433 Manuel utilisateur

Intellinet

Intellinet 561082 Manuel utilisateur

Intellinet

Intellinet 523547 Manuel utilisateur

Intellinet

Intellinet 524629 Manuel utilisateur

Intellinet

Intellinet 561877 Manuel utilisateur

Intellinet

Intellinet 560900 Manuel utilisateur

Intellinet

Intellinet 524063 Manuel utilisateur

Intellinet

Intellinet IES-05FP Manuel utilisateur

Intellinet

Intellinet 561204 Instructions de montage

Intellinet

Intellinet IPS-54GM06-10G-450W Manuel utilisateur

Intellinet

Intellinet 560801 Manuel utilisateur

Intellinet

Intellinet 156066 Manuel utilisateur

Intellinet

Intellinet 522618 Manuel utilisateur

Intellinet

Intellinet KVM 157025 Manuel utilisateur

Intellinet

Intellinet 561808 Manuel utilisateur

Intellinet

Intellinet 720342 Manuel utilisateur

Intellinet

Intellinet 524063 Manuel utilisateur

Intellinet

Intellinet IES-48GM04 Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

D-Link

D-Link DES-1226G Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur
