HYDACELECTRONIC HFT 2100 Manuel utilisateur

Status: 03.11.2020 HYDAC ELECTRONIC GMBH Mat. nr.: 669887



Bedienungsanleitung

(Originalanleitung)

Instruction manual

(Translation of original

instructions)



Elektronischer

Durchflussmessumformer

HFT 2100

Für Öle / viskose Medien

Electronic Flow Rate

Transmitter

HFT 2100

For oils / viscous fluids

2 HFT 2100

Stand: 03.11.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669887

Inhalt

1Allgemeines ______________________________________________4

2Sicherheitshinweis ________________________________________5

2.1Allgemeine Hinweise..........................................................................5

2.2Bestimmungsgemäße Verwendung .................................................5

2.3Qualifiziertes Personal.......................................................................5

3Montage _________________________________________________6

3.1Prozessanschluss..............................................................................6

3.2Umgebungsbedingungen..................................................................6

4Elektrischer Anschluss_____________________________________7

5Technische Daten _________________________________________8

6Bestellangaben ___________________________________________9

7Geräteabmessungen______________________________________10

8Hinweise zur Fehlersuche__________________________________11

9Wartung und Pflege_______________________________________11

HFT 2100 3

Stand: 03.11.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669887

Vorwort

Für Sie, den Benutzer unseres Produktes, haben wir in dieser

Dokumentation die wichtigsten Hinweise zum Bedienen und

Warten zusammengestellt.

Sie dient Ihnen dazu, das Produkt kennen zu lernen und seine

bestimmungsgemäßen Einsatzmöglichkeiten optimal zu nutzen.

Diese Dokumentation muss ständig am Einsatzort verfügbar

sein.

Bitte beachten Sie, dass die in dieser Dokumentation

gemachten Angaben der Gerätetechnik zu dem Zeitpunkt der

Literaturerstellung entsprechen. Abweichungen bei technischen

Angaben, Abbildungen und Maßen sind deshalb möglich.

Entdecken Sie beim Lesen dieser Dokumentation Fehler oder

haben weitere Anregungen und Hinweise, so wenden Sie sich

bitte an:

HYDAC ELECTRONIC GMBH

Technische Dokumentation

Hauptstraße 27

66128 Saarbrücken

-Deutschland-

Tel: +49(0)6897 / 509-01

Fax: +49(0)6897 / 509-1726

Email: [email protected]

Die Redaktion freut sich über Ihre Mitarbeit.

„Aus der Praxis für die Praxis“

4 HFT 2100

Stand: 03.11.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669887

1 Allgemeines

Die Durchfluss-Messumformer der Serie HFT 2100 zeichnen sich durch zuverlässige

Funktion und einfache Bedienung aus. Um die Vorteile dieses Geräts in vollem Umfang

nutzen zu können, bitten wir folgendes zu beachten:

Jede Person, die mit der Montage, Inbetriebnahme oder Bedienung dieser Geräte

beauftragt ist, muss das Benutzerhandbuch und insbesondere die

Sicherheitshinweise gelesen und verstanden haben!

Die HYDAC Durchfluss-Messumformer der Serie HFT 2100 basieren auf einem lage-

unabhängigen Schwebekörper-Messprinzip.

Das Messmedium lenkt, unabhängig von der Einbaulage, einen federgestützten

Schwebekörper in Durchflussrichtung abhängig vom Volumenstrom aus.

Außerhalb des Gerätes und somit außerhalb des Strömungskreises ermittelt ein Hall-Sensor

die Position des Schwebekörpers. Proportional zur Auslenkung des Schwebekörpers gibt der

Sensor ein Analogsignal aus, welches dem jeweiligen Messbereich entspricht.

Die Kalibrierung des Gerätes erfolgt für senkrechten Einbau mit Durchfluss von unten nach

oben. Da das Gewicht des Schwebeköpers das Messergebnis beeinflusst, kann es bei

anderen Einbaulagen zu Abweichungen kommen.

Die Geräte sind viskositätskompensiert für einen Viskositätsbereich von 30 bis 600 cSt,

d.h. innerhalb dieses Bereichs bleiben die durch Viskositätsänderung auftretenden

Abweichungen innerhalb der angegebenen Messtoleranz.

HFT 2100 5

Stand: 03.11.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669887

2 Sicherheitshinweis

2.1 Allgemeine Hinweise

Überprüfen Sie vor der Inbetriebnahme den Zustand des Gerätes sowie des evtl.

mitgelieferten Zubehörs.

Lesen Sie vor der Inbetriebnahme des Gerätes das Benutzerhandbuch und stellen Sie

sicher, dass das Gerät für Ihre Anwendung geeignet ist.

Zur Gewährleistung eines sicheren Betriebs darf das Gerät nur nach den Angaben im

Benutzerhandbuch betrieben werden. Bei der Verwendung sind zusätzlich die für den

jeweiligen Anwendungsfall erforderlichen Rechts- und Sicherheitsvorschriften zu beachten.

Sinngemäß gilt dies auch bei der Verwendung von Zubehör.

Falsche Handhabung bzw. die Nichteinhaltung von Gebrauchshinweisen oder technischen

Angaben kann zu Sach- und / oder Personenschäden führen.

2.2 Bestimmungsgemäße Verwendung

Die Geräte der Serie HFT 2100 dienen zur Überwachung von kontinuierlichen Durchflüssen

von viskosen Flüssigkeiten. Jeder darüber hinausgehende Gebrauch gilt als nicht

bestimmungsgemäß.

Sofern nicht anders angegeben, beziehen sich die Messbereiche der Geräte auf Mineralöl.

Insbesondere Einsatzfälle, in denen stoßartige Belastungen auftreten (z.B. getakteter

Betrieb), sollten vorher mit unserem technischen Vertrieb besprochen und überprüft werden.

Die Geräte der Serie HFT 2100 dürfen nicht als alleiniges Mittel zur Abwendung gefährlicher

Zustände an Maschinen und Anlagen eingesetzt werden.

Maschinen und Anlagen müssen so konstruiert werden, dass fehlerhafte Zustände nicht zu

einer für das Bedienpersonal gefährlichen Situation führen können.

2.3 Qualifiziertes Personal

Die Geräte der Serie HFT 2100 dürfen nur von qualifiziertem Personal, das in der Lage ist,

die Geräte fachgerecht einzusetzen, installiert werden.

Qualifiziertes Personal sind Personen, die mit der Aufstellung, Montage, Inbetriebnahme und

Betrieb dieser Geräte vertraut sind und die über eine ihrer Tätigkeit entsprechende

Qualifikation verfügen.

6 HFT 2100

Stand: 03.11.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669887

3 Montage

3.1 Prozessanschluss

Achtung!

Die folgenden Forderungen müssen unbedingt eingehalten werden, sonst werden

Durchfluss-Messumformer oder Anlage beschädigt:

- Bauseitig muss ein zum Gerät passender Prozessanschluss vorhanden sein

- Anschlussgröße überprüfen

- Einschraubtiefe überprüfen

- Geeignete Dichtmittel verwenden (flüssige Dichtmittel beschädigen den Durchfluss-

Messumformer, wenn sie hineinlaufen)

- Fachgerecht abdichten

3.2 Umgebungsbedingungen

- Der Durchfluss-Messumformer darf nicht als tragendes Teil in Rohrkonstruktionen

verwendet werden.

- Das Medium darf keine festen Körper mit sich führen. Magnetische Partikel reichern

sich am magnetischen Schwebekörper an und beeinträchtigen die Funktion.

- Korrosions- und Frostschutzmittel vor dem Einsatz auf Verträglichkeit prüfen.

Warnung!

Die folgenden Forderungen müssen eingehalten werden, sonst kann die Funktion

des Durchfluss-Messumformers beeinträchtigt und das Messergebnis verfälscht

werden:

- Externe Magnetfelder beeinflussen die Messung. Zu Magnetfeldern (z.B.

Elektromotoren) ausreichend Abstand einhalten.

- Rohre, Prozessanschlüsse oder Halterungen aus ferromagnetischem Material

beeinflussen das Magnetfeld des Durchfluss-Messumformers. Zu solchen Materialien

(z.B. Stahl) einen Abstand von 100 mm einhalten.

- Querschnittänderungen, Abzweigungen oder Bögen in den Rohrleitungen beeinflussen

die Messgenauigkeit. Vor dem Gerät eine Beruhigungsstrecke von 10 x DN, hinter dem

Gerät 5 x DN vorsehen. Niemals direkt vor dem Gerät den Rohrdurchmesser

reduzieren!

- Bei flüssigen Medien durch geeignete Maßnahmen die Entlüftung des Geräts

sicherstellen.

HFT 2100 7

Stand: 03.11.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669887

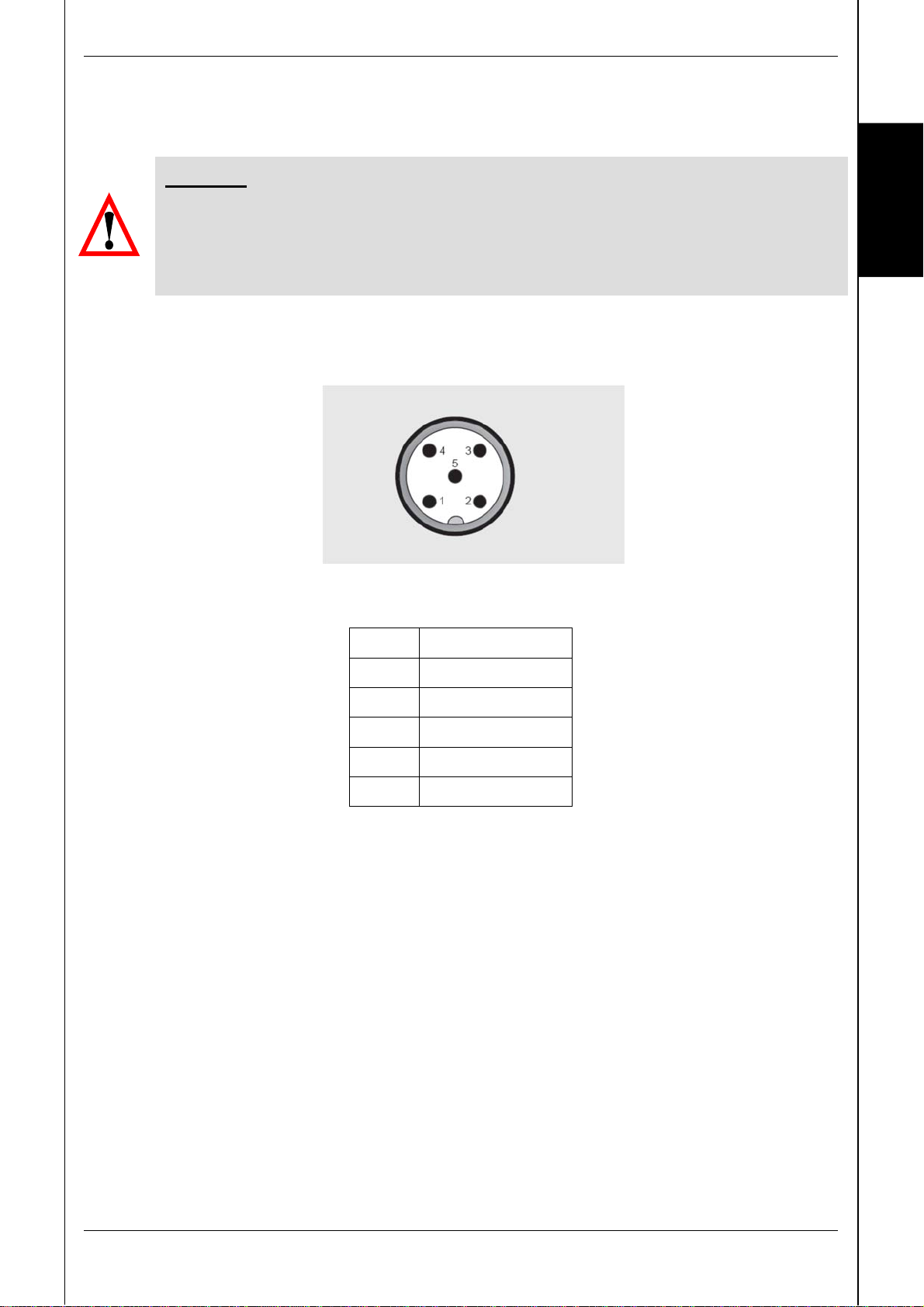

4 Elektrischer Anschluss

Der elektrische Anschluss erfolgt mittels eines 5-poligen M12x1 Steckers (siehe Schaltbild).

Achtung!

- Elektronik-Einheit und Gehäuse sind aufeinander abgestimmt. Nach dem

Austausch einer Elektronik-Einheit muss diese werkseitig neu justiert werden.

- Pin 5 darf nicht elektrisch kontaktiert werden! Idealerweise benutzen Sie ein

4-poliges Kabel.

PIN HFT 21x8 - BC

1 +UB

2 4 .. 20 mA

3 GND

4 0 .. 10 V

5 reserviert

8 HFT 2100

Stand: 03.11.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669887

5 Technische Daten

Eingangskenngrößen

Messbereiche [l/min] Baugröße 1 Baugröße 2

0,5 .. 1,6 0,5 .. 1,5

0,8 .. 3,0 1 .. 4

2,0 .. 7,0 2 .. 8

3 .. 10

5 .. 15

8 .. 24

10 .. 30

15 .. 45

20 .. 60

30 .. 90

35 .. 110

Betriebsdruck

Messing-Ausführung

Edelstahl-Ausführung

300 bar

350 bar

250 bar

300 bar

Druckverlust [bar] 0,02 ..0,2 0,02 .. 0,4

Mechanischer Anschluss siehe Geräteabmessungen

Medienberührende Teile

Messing-Ausführung

Edelstahl-Ausführung

Edelstahl 1.4571; Ms vernickelt; Ms; Hartferrit

Edelstahl 1.4571; Hartferrit

Ausgangskenngrößen

Ausgangssignal

max. Bürde

max. Strom

4 .. 20 mA, 3 Leiter, RLmax~ 600 Ω

0 .. 10 V, 3 Leiter Imax~ 10 mA

Genauigkeit 1) ≤± 10 % FS

Wiederholbarkeit 2 % FS max.

Umgebungsbedingungen

Betriebstemperaturbereich -20 .. + 70 °C

Mediumstemperaturbereich -20 .. + 70 °C

Viskositätsbereich 30 .. 600 cSt

- Zeichen Richtlinie 2014/30/EU; 2011/65/EU; 2015/863/EU

Schutzart nach

DIN EN 60529 2)

IP65 / IP67

Sonstige Größen

Versorgungsspannung 24 V DC (19 .. 30 V DC)

Leistungsaufnahme < 1 W

Gehäusewerkstoff

Messkörper

Transmitter

Messing, vernickelt oder Edelstahl 1.4571

Aluminium

Elektrische Verbindung Gerätestecker M12x1

Gewicht siehe Geräteabmessungen

1) 5 % möglich bei Einmessung auf bestimmte Viskosität

2) Bei montierter Kupplungsdose entsprechender Schutzart

HFT 2100 9

Stand: 03.11.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669887

Bestellangaben HFT 2 1 X 8 – BC – XXXX–XXXX – 7 – X – 0 – 000

Messverfahren

2 =Schwebekörper

Messmedium

1 = Öle / viskose Medien

Anschlussart mechanisch 3)4)

1 = 1/4 “

2 = 3/8 “

3 = 1/2 “

4 = 3/4 “

5 = 1 “

Anschlussart elektrisch

8 = Gerätestecker M12x1, 5-polig

(ohne Kupplungsdose)

Ausgangssignal

BC = beide Signale B= 0 .. 10 V und C= 4 .. 20 mA

Messbereiche in l/min 4)

Öl 10 % - Baugröße 1-

00,5-01,6; 00,8-03,0; 02,0-07,0;

ÖL 10 % -Baugröße 2-

00,5-01,5; 0001-0004; 0002-0008; 0003-0010;

0005-0015; 0008-0024; 0010-0030; 0015-0045;

0020-0060; 0030-0090; 0035-0110

Genauigkeit

7 = ≤10 % FS

Gehäusewerkstoff

B = Messing, vernickelt

S = Edelstahl

Mechanische Anzeige

0 = Ohne Anzeige

1 = Mit Anzeige

Modifikationsnummer

000 = Standard

3) Mechanische Anschlussmöglichkeiten abhängig von der Gehäusebauform (siehe Geräteabmessungen).

4) Andere Ausführungen sind auf Anfrage erhältlich.

Anmerkungen:

Sonderausführungen auf Anfrage.

Bei Geräten mit anderer Modifikationsnummer ist das Typenschild bzw. die mitgelieferte technische

Änderungsbeschreibung zu beachten.

10 HFT 2100

Stand: 03.11.2020 HYDAC ELECTRONIC GMBH Mat. Nr.: 669887

7 Geräteabmessungen

Baugröße 1

Typ

[l/min]

Einbaumaße

[mm]

Gewicht

[ca.]

[g]

DN SW G L T B

0,5 .. 1,6

¼“

3/8“

½“ *)

119

53 610

660

560

0,8 .. 3,0 15

30 ½“ 90 14 53 560

2,0 .. 7,0

*) Standard

Baugröße 2

*) Standard

Typ

[l/min]

Einbaumaße

[mm]

Gewicht

[ca.]

[g]

DN SW G L T B

0,5 .. 1,5 8

¼“

½“

¾“

1“*)

152

130

18,5

63 1510

1435

1350

1170

1 .. 4

2 .. 8 15

½“

¾“

1“*)

152

130

18,5

63 1435

1350

1170

3 .. 10

5 .. 15

8 .. 24

10 .. 30 20

¾“

1“*)

152

130

18,5

63 1350

1170

15 .. 45

20 .. 60

30 .. 90 25 40 1“ 130 18,5 63 1170

35 .. 110

Table des matières

Langues :

Autres manuels HYDACELECTRONIC Émetteur

HYDACELECTRONIC

HYDACELECTRONIC HLT 2550-L2 Manuel utilisateur

HYDACELECTRONIC

HYDACELECTRONIC HPT 500 Series Manuel utilisateur

HYDACELECTRONIC

HYDACELECTRONIC HDA 4000 Series Manuel utilisateur

HYDACELECTRONIC

HYDACELECTRONIC HDA 4100 Series Manuel utilisateur

HYDACELECTRONIC

HYDACELECTRONIC HDA 4000 Series Manuel utilisateur

HYDACELECTRONIC

HYDACELECTRONIC ETS 4000 Series Manuel utilisateur

HYDACELECTRONIC

HYDACELECTRONIC HDA 4144 Manuel utilisateur

HYDACELECTRONIC

HYDACELECTRONIC HDA 4700 Manuel utilisateur

HYDACELECTRONIC

HYDACELECTRONIC HDA 7400 Manuel utilisateur

HYDACELECTRONIC

HYDACELECTRONIC HFT 250 Manuel utilisateur

HYDACELECTRONIC

HYDACELECTRONIC ETS 4100 HART Manuel utilisateur

HYDACELECTRONIC

HYDACELECTRONIC HLT 2150-R1 Manuel utilisateur

HYDACELECTRONIC

HYDACELECTRONIC HLT 2100-R1 Manuel utilisateur

HYDACELECTRONIC

HYDACELECTRONIC HLT 2100 Series Manuel utilisateur

Manuels Émetteur populaires d'autres marques

NIVELCO

NIVELCO EasyTREK SCA-300 Series Manuel du propriétaire

Honeywell

Honeywell 5816WMBR Manuel utilisateur

Kamstrup

Kamstrup READy MTU Mode d'emploi

Omega

Omega ZW Series Manuel utilisateur

ABB

ABB Field 264H Mode d’emploi

Alinco

Alinco DJ-V17T Manuel utilisateur

Dejero

Dejero EnGo 3x Manuel utilisateur

Rosemount

Rosemount 4600 Manuel utilisateur

Speaka Professional

Speaka Professional 2342740 Manuel utilisateur

trubomat

trubomat GAB 1000 Manuel utilisateur

Teledyne Analytical Instruments

Teledyne Analytical Instruments LXT-380 Manuel utilisateur

Rondish

Rondish UT-11 Manuel utilisateur

MG 10JRE Manuel utilisateur

Burkert

Burkert 8177 Manuel utilisateur

Firetide

Firetide HotPort 3203 Manuel

Tele Radio

Tele Radio T9-02 Manuel utilisateur

Rotronic

Rotronic HygroFlex HF3 Series Manuel utilisateur

Jamara

Jamara FCX6 Pro Tel Manuel utilisateur
