HBM RTN 0.05 Manuel utilisateur

A1153-1.2 de/en/fr

Wägezellen

Load cells

Pesons

RTN

Montageanleitung

Mounting instructions

Notice de montage

Deutsch Seite 3 -- 16..............................................

English Page 17 -- 30..............................................

Français Page 31 -- 45.............................................

RTN

HBM

A1153--1.2 de/en/fr

Inhalt Seite

Sicherheitshinweise 4.............................................

1 Montage 7..................................................

2 Elektrischer Anschluss 9....................................

2.1 Parallelschaltung mehrerer Aufnehmer 10...................

3 Technische Daten 11.........................................

4 Abmessungen Wägezelle RTN... 13............................

5 Abmessungen Einbauzubehör Pendellager VPN 14.............

6 Abmessungen Einbauzubehör Elastomerlager VEN... 15........

4RTN

HBM A1153--1.2 de/en/fr

Sicherheitshinweise

Wo bei Bruch Menschen und Sachen zu Schaden kommen können, müssen

vom Anwender entsprechende Sicherheitsmaßnahmen (z.B.

Absturzsicherungen, Überlastsicherungen usw.) getroffen werden.

Die einschlägigen Unfallverhütungsvorschriften sind unbedingt zu beachten.

Berücksichtigen Sie insbesondere die in den technischen Daten genannten

Grenzlasten.

Bestimmungsgemäßer Gebrauch

Die Wägezelle RTN... ist für wägetechnische Anwendungen konzipiert. Jeder

darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß.

Zur Gewährleistung eines sicheren Betriebes darf die Wägezelle nur nach den

Angaben in der Montageanleitung verwendet werden. Bei der Verwendung

sind zusätzlich die für den jeweiligen Anwendungsfall erforderlichen

Rechts-und Sicherheitsvorschriften zu beachten. Sinngemäß gilt dies auch

bei Verwendung von Zubehör.

Die Wägezelle ist kein Sicherheitselement im Sinne des

bestimmungsgemäßen Gebrauchs. Der einwandfreie und sichere Betrieb der

Wägezelle setzt sachgemäßen Transport, fachgerechte Lagerung, Aufstellung

und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.

Allgemeine Gefahren bei Nichtbeachten der Sicherheitshinweise

Die Wägezelle entspricht dem Stand der Technik und ist betriebssicher. Von

den Wägezellen können Restgefahren ausgehen, wenn sie von ungeschultem

Personal unsachgemäß eingesetzt und bedient werden.

Jede Person, die mit Aufstellung, Inbetriebnahme, Wartung oder Reparatur

einer Wägezelle beauftragt ist, muss die Montageanleitung und insbesondere

die sicherheitstechnischen Hinweise gelesen und verstanden haben.

Restgefahren

Der Leistungs- und Lieferumfang der Wägezelle deckt nur einen Teilbereich

der Wägetechnik ab. Sicherheitstechnische Belange der Wägetechnik sind

zusätzlich vom Anlagenplaner/Ausrüster/Betreiber so zu planen, zu

realisieren und zu verantworten, dass Restgefahren minimiert werden. Jeweils

existierende Vorschriften sind zu beachten. Auf Restgefahren im

Zusammenhang mit der Wägetechnik ist hinzuweisen.

RTN

HBM

A1153--1.2 de/en/fr

In dieser Montageanleitung wird auf Restgefahren mit folgenden Symbolen

hingewiesen:

Symbol: GEFAHR

Bedeutung: Höchste Gefahrenstufe

Weist auf eine unmittelbar gefährliche Situation hin, die -- wenn die

Sicherheitsbestimmungen nicht beachtet werden -- Tod oder schwere

Körperverletzung zur Folge haben wird.

Symbol: WARNUNG

Bedeutung: Möglicherweise gefährliche Situation

Weist auf eine mögliche gefährliche Situation hin, die -- wenn die

Sicherheitsbestimmungen nicht beachtet werden -- Tod oder schwere

Körperverletzung zur Folge haben kann.

Symbol: ACHTUNG

Bedeutung: Möglicherweise gefährliche Situation

Weist auf eine mögliche gefährliche Situation hin, die -- wenn die

Sicherheitsbestimmungen nicht beachtet werden -- Sachschaden, leichte oder

mittlere Körperverletzung zur Folge haben könnte.

Symbol: HINWEIS

Weist darauf hin, dass wichtige Informationen über das Produkt oder über die

Handhabung des Produktes gegeben werden.

Symbol:

Bedeutung: CE-Kennzeichnung

Mit der CE-Kennzeichnung garantiert der Hersteller, dass sein Produkt den

Anforderungen der relevanten EG-Richtlinien entspricht.

6RTN

HBM A1153--1.2 de/en/fr

Umgebungsbedingungen

Beachten Sie in Ihrem Anwendungsfeld, dass alle Stoffe die (Chlor-) Ionen

freisetzen, auch nichtrostende Stähle und deren Schweißnähte angreifen. In

diesem Fall sind von der Betreiberseite entsprechende Schutzmaßnahmen

vorzusehen.

Verbot von eigenmächtigen Umbauten und Veränderungen

Die Wägezelle darf ohne unsere ausdrückliche Zustimmung weder konstruktiv

noch sicherheitstechnisch verändert werden. Jede Veränderung schließt eine

Haftung unsererseits für daraus resultierende Schäden aus.

Qualifiziertes Personal

Diese Wägezelle ist nur von qualifiziertem Personal ausschließlich

entsprechend der technischen Daten in Zusammenhang mit den nachstehend

ausgeführten Sicherheitsbestimmungen und Vorschriften einzusetzen. Hierbei

sind zusätzlich die für den jeweiligen Anwendungsfall erforderlichen Rechts-

und Sicherheitsvorschriften zu beachten. Sinngemäß gilt dies auch bei

Verwendung von Zubehör.

Qualifiziertes Personal sind Personen, die mit Aufstellung, Montage,

Inbetriebsetzung und Betrieb des Produktes vertraut sind und die über die

ihrer Tätigkeit entsprechende Qualifikationen verfügen.

Unfallverhütung

Obwohl die angegebene Bruchlast im Zerstörungsbereich ein Mehrfaches der

Nennlast beträgt, müssen die einschlägigen Unfallverhütungsvorschriften der

Berufsgenossenschaften berücksichtigt werden.

RTN

HBM

A1153--1.2 de/en/fr

1 Montage

Bei der Montage der Wägezellen sind folgende Punkte zu beachten:

•Wägezelle bitte schonend handhaben!

•Wägezellen sind Präzisionsaufnehmer, die erzielbare Genauigkeit ist daher

stark von der korrekten Montage abhängig!

•Für die Montage der Wägevorrichtung geeignete Hebezeuge verwenden!

•Wägezelle nicht überlasten, auch nicht kurzzeitig (z. B. durch ungleich

verteilte Auflagerlasten)!

•Bei Richtarbeiten, die die Wägezellen gefährden können, gleich hohe

Stützkörper (Dummies) einsetzen!

•Die Last muss punktförmig und in der Messrichtung der Wägezelle

eingeleitet werden. Ballige Druckstücke mit ausreichend großen Radien

verwenden (HBM--Zubehör).

•Querkräfte und Momente vermeiden (siehe auch Kapitel “Technische

Daten”)!

•Je nach Konstruktion Abhebesicherungen und Endanschläge vorsehen!

•Krafteinleitungspunkte der Wägezellen auf ein Niveau bringen. Hierzu

liegen dem Einbauzubehör Ausgleichbleche bei!

•Schützen Sie die Wägezelle vor

-- einseitiger Wärmeeinstrahlung

-- Einflüssen durch nachträgliche Schweißarbeiten 1)

-- starken Temperaturänderungen!

•Um schnellem Verschleiß vorzubeugen, sollte die Krafteinleitung

eingefettet werden. Bitte beachten Sie dabei, dass nicht zu viel Fett

verwendet wird da sonst der Zellbutylring (ab Nennlast >4,7 t) verklebt!

1) Jede Wägezelle sollte schon bei oder unmittelbar nach dem Einbau durch ein verdrilltes Kupferkabel

(z. B. EEK... von HBM = ca. 16 mm2) überbrückt werden. So beugen Sie Schäden durch Schweißströme

vor. Die Erdung der Wägezelle vermindert die Gefahr der Beschädigung der Wägezelle durch Blitzschlag.

8RTN

HBM A1153--1.2 de/en/fr

Montagevorbereitungen:

•Die Stellflächen bzw. Fundamente müssen eben und waagrecht sein.

•Die Aufstandsfläche (Fußplatte der Wägezelle) muss besonderen

Anforderungen (z.B. Wärmeausdehnungskoeffizient 11⋅10-- 6 /K) genügen.

•Für eine korrekte Funktion sollte grundsätzlich immer die Original HBM

Fußplatte verwendet werden. Diese ist im Lieferumfang des HBM

Einbauzubehörs VEN und VPN enthalten.

Mechanische Fehlerquellen:

Querkräfte

•Die Wägezelle wird nicht ausschließlich in der Messrichtung belastet,

ausgelöst durch falsche Montage oder eine nicht biegesteife Konstruktion.

Während des Betriebs können unter folgenden Bedingungen Querkräfte

auftreten:

1. Bremskräfte eines Fahrzeuges auf einer Brückenwaage

2. Durchbiegungen der Konstruktion

3. Ausdehnungen der Konstruktion aufgrund von Temperaturerhöhungen

4. Windkräfte im Freien

5. Antriebsmotore / Mischer

Bleiben die Querkräfte unter den angegebenen Werten im Datenblatt, kann es

zu Messfehlern kommen, es entstehen aber keine bleibenden Schäden an

der Wägezelle.

Besteht die Gefahr, dass die zulässigen Querkräfte überschritten werden, so

sind geeignete Maßnahmen vorzusehen, wie z. B. Lenker oder Stoßfänger.

Siehe auch Kapitel “Sicherheitshinweise”.

RTN

HBM

A1153--1.2 de/en/fr

2 Elektrischer Anschluss

•Verlegen Sie das Anschlusskabel der Wägezelle so, dass eventuell

entstehendes Kondenswasser oder Feuchtigkeit nach unten abtropfen

kann. Es darf nicht zur Wägezelle geleitet werden. Im Anschlussbereich

des Kabel--endes ist dafür zu sorgen, dass keine Feuchtigkeit ins offene

Kabel eindringen kann.

•Das Kabel ist so zu verlegen, dass eine Beschädigung des äußeren

Mantels durch Scheuerstellen und / oder Eigenbewegungen im täglichen

Betrieb verhindert werden.

•Die Wägezellen sind in Vierleitertechnik ausgeführt, eine Kürzung des

Kabels ist nicht zulässig.

•Um die volle Genauigkeit zu erhalten sollte die Kabelverlängerung in

Sechsleitertechnik ausgeführt werden.

•Das Kabel ist für feste Verlegung geeignet, es darf nicht geknickt werden.

Der kleinste Verlegeradius sollte nicht unter 300 mm liegen. Zugbelastung

und Verdrehung des Kabels während und nach der Montage sind

unzulässig.

ACHTUNG

Die Kabelverschraubung an der Wägezelle darf auf keinen Fall geöffnet

werden, sollte dies versehentlich passieren, ist die Wägezelle zur

Reparatur ans Werk zu senden.

Bei Einsatz von Elastomerlagern ist die Konstruktion gegenüber dem

Fundament isoliert. Beachten sie hier die DIN/VDE 0100, Teil 410 bezüglich

eines notwendigen Potentialausgleichs.

(rot)

(schwarz)

(blau)

(weiß)

Speisung (--)

Speisung (+)

Signal (+)

Signal (--)

Fühler (+)

Fühler (--)

Kabelverlängerung

(Sechsleitertechnik)

Wägezelle RTN...

(Vierleitertechnik)

(grün / gelb) Schirm

Messverstärker /

Wägeelektronik

(Sechsleitertechnik)

Abb.2.1: Kabelbelegung RTN...

10 RTN

HBM A1153--1.2 de/en/fr

Elektrische und magnetische Felder verursachen oft eine Einkopplung von

Störspannungen in den Messkreis.

Deshalb:

•Verwenden Sie nur abgeschirmte kapazitätsarme Messkabel (HBM-Kabel

erfüllen diese Bedingungen).

•Legen Sie die Messkabel nicht parallel zu Stromkabeln, insbesondere zu

Starkstrom- und Steuerleitungen. Falls dies nicht möglich ist, schützen Sie

die Messkabel, z. B. durch Stahlpanzerrohre.

•Meiden Sie Streufelder von Trafos, Motoren und Schützen.

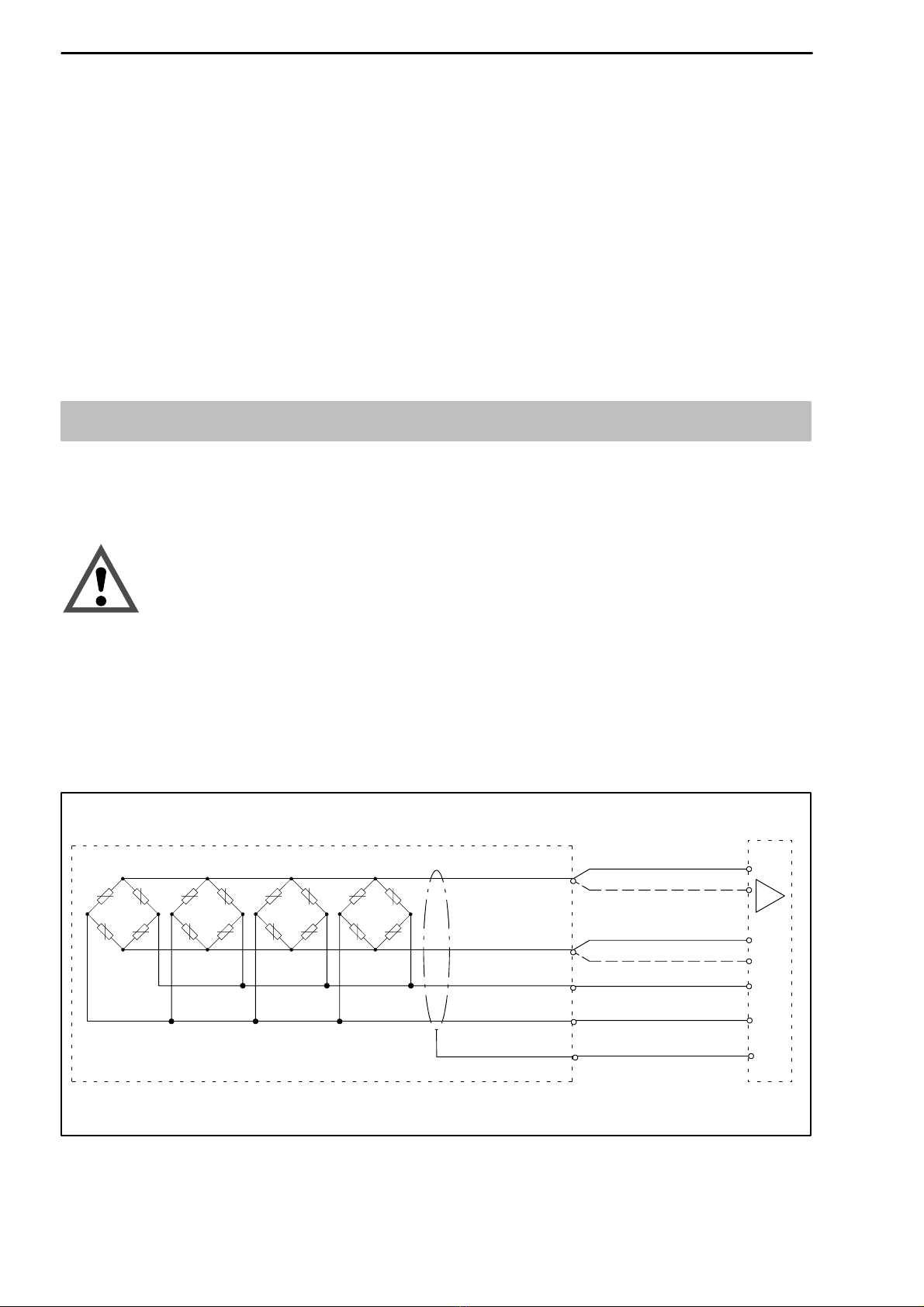

2.1 Parallelschaltung mehrerer Aufnehmer

Wägezellen schalten Sie elektrisch parallel, indem Sie die gleichfarbigen

Aderenden des Anschlusskabels miteinander verbinden.

ACHTUNG

Die Überlastung einer einzelnen Wägezelle kann in diesem Fall nicht am

Ausgangssignal erkannt werden.

Die Kabelverlängerung bis zur Folgeelektronik sollte in Sechsleitertechnik

ausgeführt werden.

(rot)

(schwarz)

(blau)

(weiß)

Speisung (--)

Speisung (+)

Signal (--)

Signal (+)

Fühler (+)

Fühler (--)

Kabelverlängerung

Klemmenkasten (z. B. “VKK...” oder “VKEX” von HBM)

(grün / gelb) Schirm

Messverstärker

Wägeelektronik

Abb. 2.2: Parallelschaltung mehrerer Aufnehmer

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
