Gram S5i SERIES Manuel utilisateur
SERIES / SERIE / SÉRIE
S5i / S7i
OPERATION MANUAL
MANUAL DE UTILIZACION
MANUEL D´UTILISATION
2
INDEX English
Safety warning 8
Features 9
Options 10
Product package 10
Keypad and display description 10
Touch pad description 11
Connections 12
Basic function operation 12
Zero adjust 12
Tare function 12
TARE memory 13
Auto-Tare 15
Current weighing 16
Accumulative weighing 17
Piece counting function 18
Sampling 18
Counting 19
Piece counting Preset 19
Weight limit function (+/-) 21
Weight limit saving and reply mode 21
Advice mode selection 22
Type of advice selection 22
Limit function activation(+/-) 23
Second platform (double version platform) 24
Advanced functions 25
Backlight activation 25
Auto Hold Mode Function 26
Auto Power off 27
Auto Tare 27
3
Function activation 27
Auto Tare Function 28
Stability Filter 28
Sound activation 29
Activation of auxiliary units 29
Keypad lock 30
AD Conversor verification function 30
RS-232C data output configuration (optional) 31
Print Formats 32
Data output RS-232C for PC or POS 35
Guarantee 36
4
ÍNDICE Español
Precauciones 37
Características 38
Opciones 38
Embalaje 39
Descripción del display 39
Descripción del teclado 40
Conexiones 41
Uso básico 41
Puesta a cero 41
Utilización de la Tara 42
Memorias de TARA 42
Función Auto-Tara
44
Pesada normal 45
Acumulación de pesadas 46
Función de cuentapiezas 47
Muestreo
48
Contaje
48
Memorias de peso unitario (Cuentapiezas) 49
Límites de peso (Control +/-) 50
Memorización de los límites de peso y modo de respuesta 51
Selección del modo de aviso 52
Selección del tipo de aviso 52
Activación de la función de Limites (+/-) 53
Segunda plataforma (versión doble plataforma) 54
Funciones avanzadas 55
Activación de la iluminación del display 55
Mantenimiento de ultima pesada (Auto Hold) 56
Autodesconexión 56
Auto Tara 57
5
Activación de la función 57
Utilización de Auto Tara 58
Filtro de estabilidad 58
Activación del sonido 59
Función de verificación del convertidor AD 59
Configuración de la salida de datos RS-232C (opcional) 60
Formato de impresión 61
Calibración 63
Garantía 65
6
SOMMAIRE Français
Conseils de securite 66
Caracteristiques 67
Options 68
Emballage 68
Description de l‘écran 68
Description du clavier 69
Connexions 70
Utilisation de base 71
Remise à zéro 71
Mode Tare 71
Mémoire de TARE 72
Fonction auto-tare
73
Pesée normale 75
Pesée avec la fonction d’accumulation 75
Fonction compte-pièces 76
Echantillonnage
77
Comptage
77
Mémoires de poids unitaire (compte-pièces) 78
Limites de poids (control +/-) 79
Mémorisation des limites de poids et mode réponse 80
Sélection du mode d’avertissement 81
Sélection du type d’avertissement 81
Activation de la fonction de Limites (+/-) 82
Deuxieme plateforme (Version doublé plataforme) 83
Fonctions avancées 84
Activation de l’éclairage de l’écran 84
Maintenance de la dernière pesée (Auto Hold) 85
Autodéconnexion
85
Auto Tare 86
7
Activation de la fonction 86
Utilisation de l’Auto Tare 87
Filtre de stabilité 87
Activation du son 88
Activation d’unités auxiliaires 88
Blocage du clavier 89
Fonction de vérification du convertisseur AD 89
Configuration de la sortie de données RS-232C (optionnelle) 90
Format d’ impression 91
Sortie de données RS-232C pour PC ou POS 94
Garantie 95
8
ENGLISH
SAFETY WARNING
• Disconnect from supply before installation or disassembly.
• Before start using it, check if the voltage in the characteristics label
corresponds with the network you are going to connect it with. If not, do
not connect the scale in the network.
• Do not rest the scale over its plate or underplate because it can damage
the load cell. To manipulate the low part (external platform connection,
charger or to change battery) the scale should rest over its sides, but
never over its plate.
• Do not hit the plate or underplate neither frontal nor on its sides,
because the load cell could get damaged. It is a precision instrument,
and it should be treaten carefully.
• Before start using it, check the charger cable is not stucked or under
pressure. It should be out from any pressure.
• The scale should only be used under proper environmental conditions
indicated in this operation manual.
• Do not use this scale in places where there are unstable conditions or
explosive danger.
• Do not place the scale near heat sources or under direct solar radiation
influence.
• Keep the scale far away from other electromagnetic radiation sources.
Its influence could affect the weighting precision.
• When low-battery advertisement appears, the battery should be charged.
9
If the battery remains discharged for a long time, it deteriorates and
could stop working.
• When changing battery, check if (+) and (-) terminals do connect to its
corresponding terminals.
IMPORTANT! In case of breakdown or inappropriate operation working due
to an inadequate following of the instructions given before, the guarantee
right will be lost.
FEATURES
• Liquid glass display with backlight.
• Cross keypad for intuitive menu use.
• 4 weighting units.
• IP-67 protection against liquids and dust.
• Cell, supply and options hermetic connectors.
• 20 numeric tares memory.
• 20 limit weights for +/- control memory.
• 100 products memory for piece counting.
• Checking function for Hi/OK/Low with optical and acoustic indication.
• 220V/9V 800 mA Network adapter.
• Automatic disconnection.
10
OPTIONS
• Double RS-232C data output ( PC and printer).
• External Tare input (pedal or button).
PRODUCT PACKAGE
• 1 scale.
• 1 stainless steel plate.
• 1 220V/9V Network adapter.
• 1 Operation manual.
• Rechargeable battery.

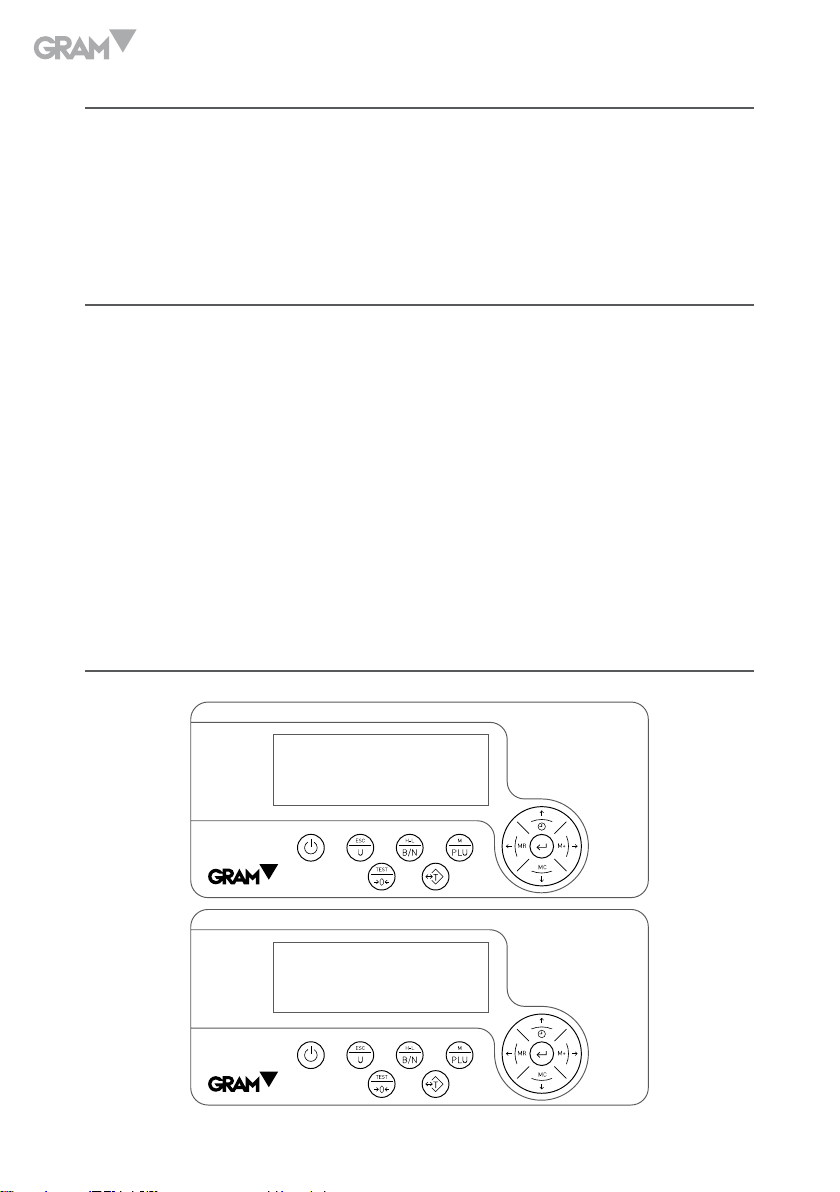

KEYPAD AND DISPLAY DESCRIPTION
S5i
S7i
