Gigabyte 686LX4 Manuel utilisateur

R-01-01-080119

686LX4

USER'S MANUAL

1. System power on by PS/2 Mouse: You can power on the

system by double clicking the right or left button of your

PS/2 Mouse.

2. System power on by Keyboard: If your ATX power supply

supports 1 ampere 5V Stand-By function, you can power on

your system by entering password from keyboard.

3. Supports 3 steps ACPI LED selectable.

4. Modem Ring-On. (COM B)

5. Wake-Up on LAN. (on J13)

Pentium



II Processor MAINBOARD

REV. 1.0 First Edition

686LX4

The author assumes no responsibility for any errors or omissions that may

appear in this document nor does it make a commitment to update the

information contained herein.

Third-party brands and names are the property of their respective owners.

Quick Installation Guide

January 19, 1998 Taipei, Taiwan

I. Quick Installation Guide :

CPU SPEED SETUP

The default system bus speed is 66.6MHz. The user can change the DIP

SWITCH (SW) selection to set up the CPU speed for 200 - 633MHz

processor.

The CPU speed MUST match with the frequency RATIO. It will cause

system hanging up if the frequency RATIO is higher than that of CPU.

DIP SWITCH (SW)

1 2 3 4

FREQ.

RATIO

EXT.CLK.

MHz

INT.CLK.

MHz CPU Type

OFF ON OFF OFF 366 200 PentiumII 200 MHz

ON ON OFF OFF 3.5 66 233 PentiumII 233 MHz

OFF OFF ON OFF 466 266 PentiumII 266 MHz

ON OFF ON OFF 4.5 66 300 PentiumII 300 MHz

OFF ON ON OFF 566 333 PentiumII 333 MHz

ON ON ON OFF 5.5 66 366 PentiumII 366 MHz

Main Clock JP4 JP3 JP2

66 MHz 1-2 1-2 1-2

686LX4

1. PentiumII 200 MHz

PIIX4

INTEL

440LX

JP2

JP3

JP4

3 2 1

4321

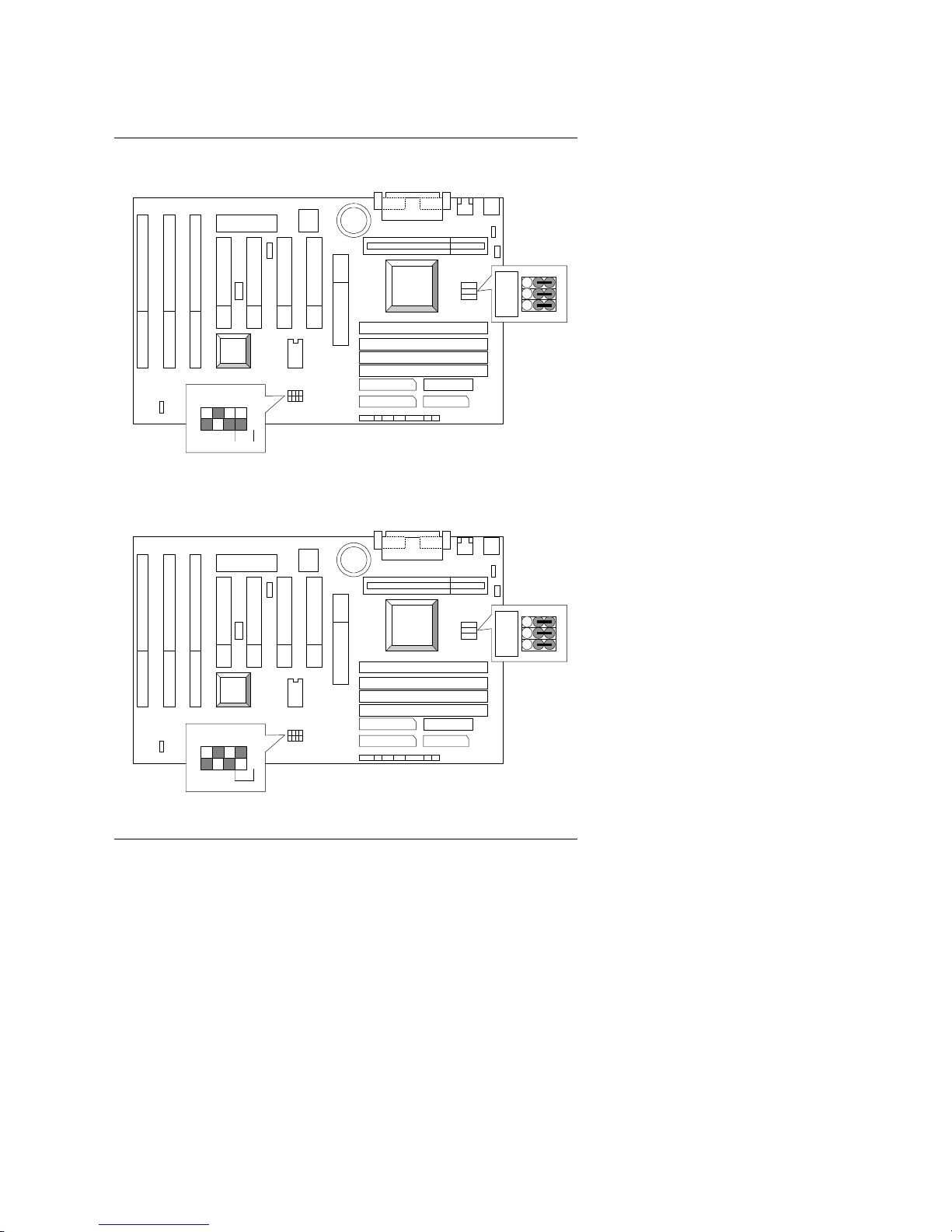

2. PentiumII 233 MHz

PIIX4

INTEL

440LX

JP2

JP3

JP4

3 2 1

4321

Quick Installation Guide

3. PentiumII 266 MHz

PIIX4

INTEL

440LX

JP2

JP3

JP4

3 2 1

4321

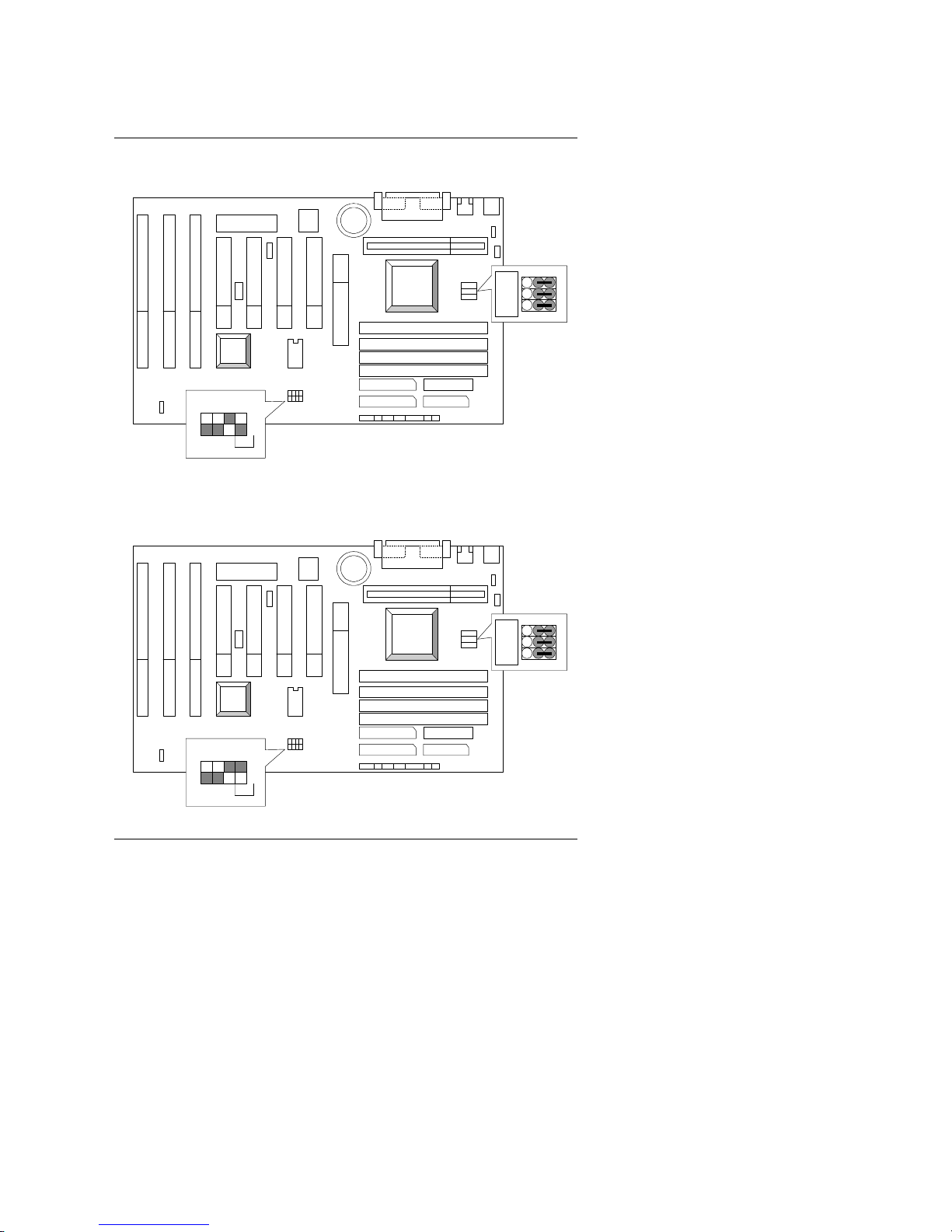

4. PentiumII 300 MHz

PIIX4

INTEL

440LX

JP2

JP3

JP4

3 2 1

4321

5. PentiumII 333 MHz

686LX4

PIIX4

INTEL

440LX

JP2

JP3

JP4

3 2 1

4321

6. PentiumII 366 MHz

PIIX4

INTEL

440LX

JP2

JP3

JP4

3 2 1

4321

II. Jumper setting :

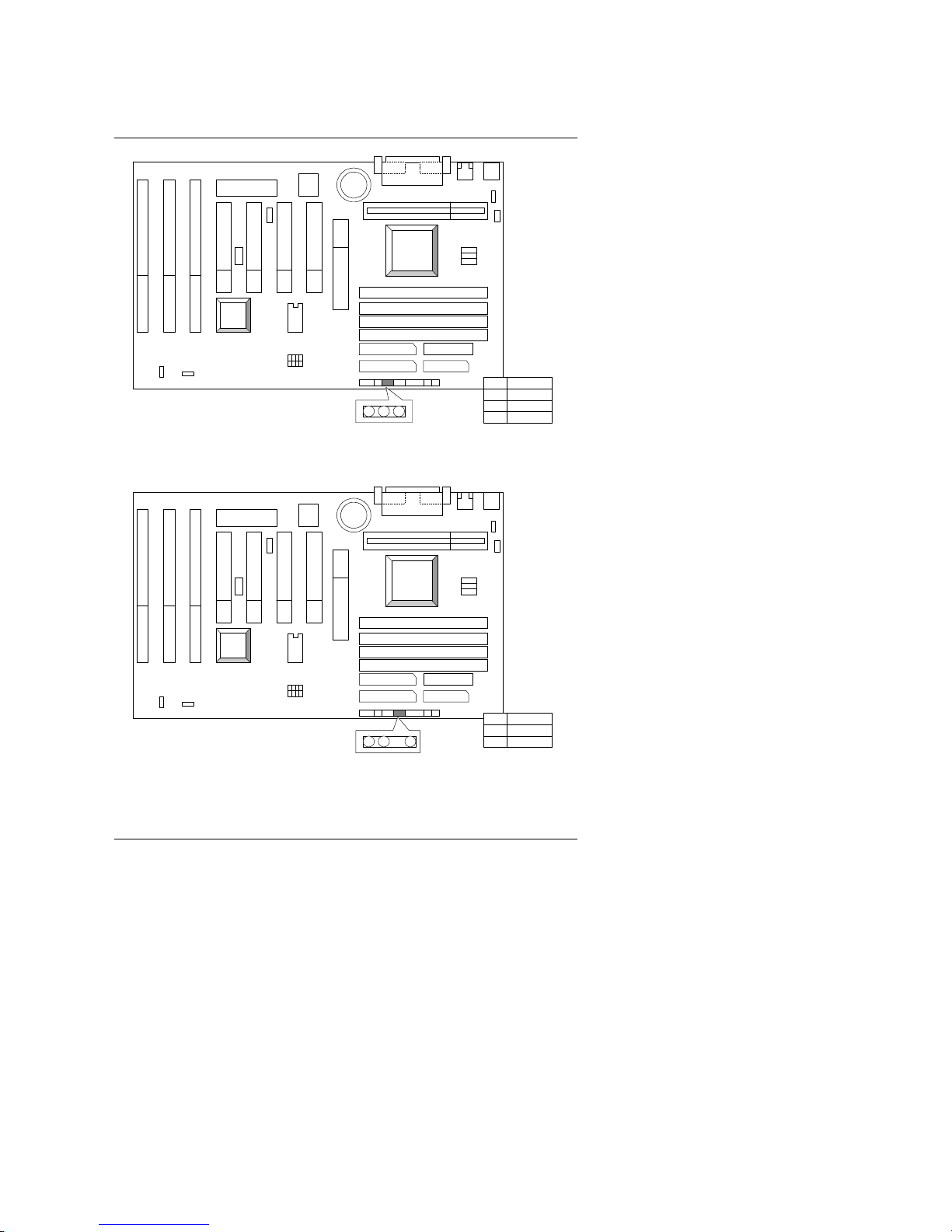

SPK : Speaker Connector

Quick Installation Guide

PIIX4

INTEL

440LX

FUNCTION

VCC

Data

SPK

RST : Reset Switch

PIIX4

INTEL

440LX

RST

Open: Normal Close: Reset System

PWR : Power LED Connector

686LX4

PIIX4

INTEL

440LX

Power LED

FUNCTION

LED (+)

LED (-)

HD : IDE Hard Disk Active LED

PIIX4

INTEL

440LX

FUNCTION

LED (+)

LED (-)

HD LED

IR : Infrared Connector

Quick Installation Guide

PIIX4

INTEL

440LX

FUNCTION

IR Data Output

GND

IR Connector

IR Data Input

Signal

POWER (+)

GN : Green Function Switch

PIIX4

INTEL

440LX

Open: Normal Close: Enter Green Mode

Soft POWER : Soft Power Connector
