Frigidaire FGC36S6A Manuel utilisateur

FGC36S6A.eps LA00CT77423-2.eps LA00BR77423-2.eps 318047111.eps

Product No. FGC36S6ABC FGC36S6ASC

3775442361063 3775442361013

Series 36" gas 36" gas

Color black white

Market North America North America

Wiring Diagram 318047111 318047111

Owner's Guide 318200658 318200658

Installation Instructions 318201450 318201450

ELECTROLUX HOME PRODUCTS, INC.

P.O. Box 212378, Augusta, GA 30917

Publication No.

5995422853

04/11/24

(EN/SERVICE/ECL)

377

GAS COOK-TOP

RANGE

Model No.

FGC36S6A

Publication No: 5995422853 FGC36S6A

11/04 2

COOK TOP

FGC36S6A Publication No: 5995422853

# Functional Parts 3 11/04

* Non-Illustrated Parts

COOK TOP

Model Index: AFGC36S6A (FGC36S6ASC)

BFGC36S6A (FGC36S6ABC)

POS. NO PART NO. DESCRIPTION

16 318019412 A - Glass top, white

16 318019413 - B Glass top, black

19 318168016 A - Pan, burner, medium, white

19 318168014 - B Pan, burner, medium, black

19A 318168026 A - Pan, burner, large, white

19A 318168024 - B Pan, burner, large, black

19B 318168006 A - Pan, burner, small, white

19B 318168004 - B Pan, burner, small, black

20 # 318226801 A - Grate, grey, (4)

20 # 318226800 - B Grate, black, (4)

22 318076411 A - Cap, burner, grey, medium LF & LR

22 318076410 - B Cap, burner, black, medium LF & LR

22A 318076421 A - Cap, burner, grey, large RF

22A 318076420 - B Cap, burner, black, large RF

22B 318076401 A - Cap, burner, grey, small RR

22B 318076400 - B Cap, burner, black, small RR

31 318052910 A B Gasket, burner pan, (4)

43 318196148 A - Knob, control, white

43 318196149 - B Knob, control, black

45 318146200 A B Bushing

46 318077130 A B Burner Box

47 318144002 A B Cord, service

130 318125003 A B Shield, burner box

132 3201437 A B Strain relief

136 5303935029 A B Support

137 5303323138 A B Screw, 10-24x1/2

* 5303311306 A B Screw, 8-18 x 0.375

* 5304403558 A B Screw, 10-16 x 0.250

Publication No: 5995422853 FGC36S6A

11/04 4

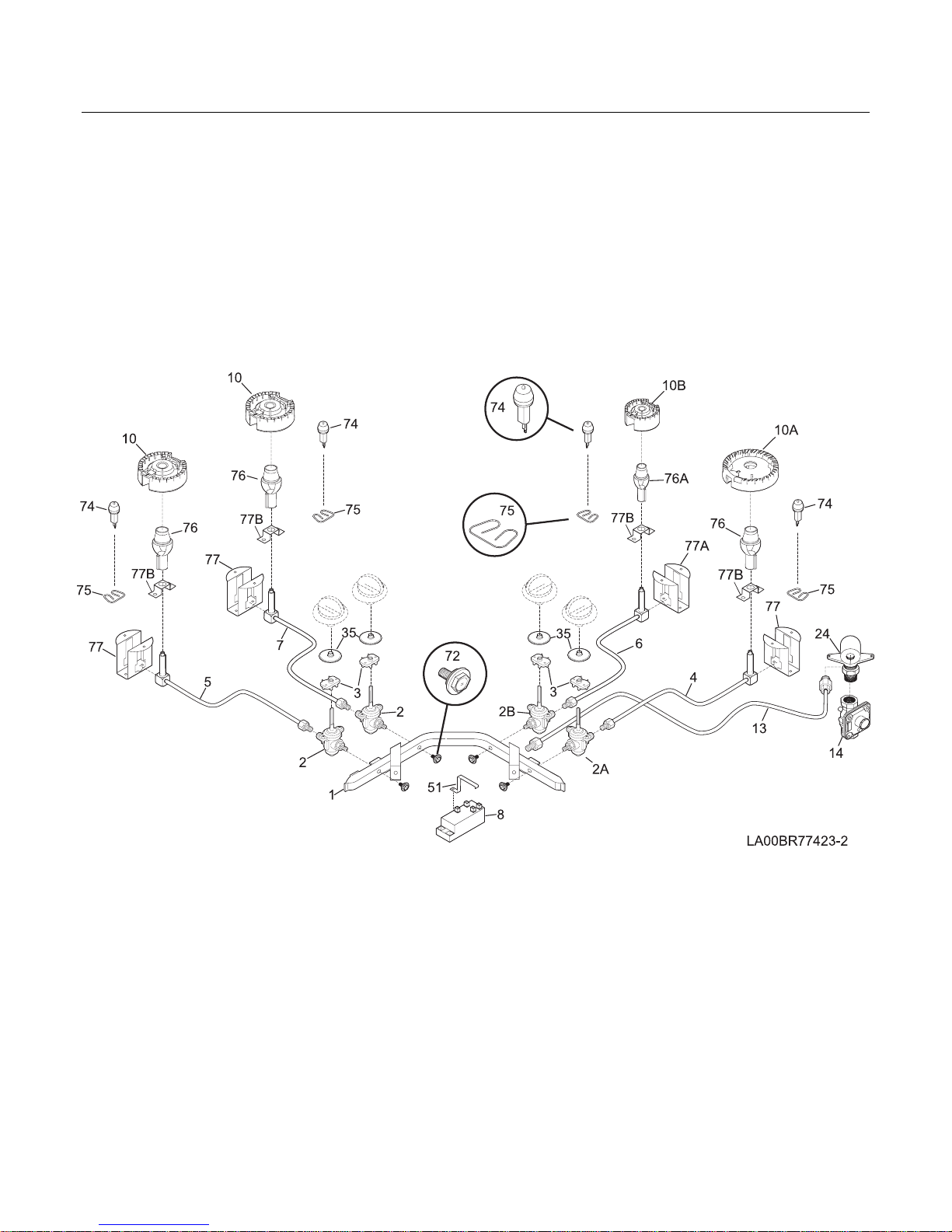

BURNER

FGC36S6A Publication No: 5995422853

# Functional Parts 5 11/04

* Non-Illustrated Parts

BURNER

Model Index: AFGC36S6A (FGC36S6ASC)

BFGC36S6A (FGC36S6ABC)

POS. NO PART NO. DESCRIPTION

1 318177100 A B Manifold Pipe

2 # 5303935042 A B Valve, top burner, 2-position, 9100 BTU

2A # 318087001 A B Valve, top burner, 5000 BTU

2B # 318087040 A B Valve, top burner, 13000 BTU

3 # 318232603 A B Wiring Harness, w/igntr switch

4 # 318167711 A B Tube, burner, FR

5 # 318167708 A B Tube, burner, FL

6 # 318167709 A B Tube, burner, BR

7 # 318167710 A B Tube, burner, BL

8 # 316135701 A B Module, spark

10 # 318148001 A B Burner, top, 9100 BTU, medium LF & LR

10A# 318148002 A B Burner, top, 13000 BTU, large RF

10B# 318148000 A B Burner, top, 5000 BTU, small RR

13 318054508 A B Manifold tube connector, connection, manifold

14 # 5308007974 A B Regulator, pressure

24 318054000 A B Elbow, fitting

35 318146300 A B Bushing

51 318024201 A B Bracket, spark module

72 5303323141 A B Screw, valve mtg, 1/4-20 x 5/16

74 # 318148700 A B Ignitor, top burner

75 318148800 A B Clip, electrode

76 # 318167801 A B Tube, mixing, medium & large

76A# 318167800 A B Tube, mixing, small

77 318112010 A B Bracket, burner mtg, medium & large

77A 318112000 A B Bracket, burner mtg, small

77B 318180900 A B Bracket, burner tube

* # 318127410 A B LP Conversion Kit

* 08011955 A B Screw, 10-24 x 0.375, square drive

* 5303211311 A B Screw, 8 x 0.500

* 5303311306 A B Screw, 8-18 x 0.375

* 5303311532 A B Screw, 6-32 x 1/4", back

Publication No: 5995422853 FGC36S6A

11/04 6

WIRING DIAGRAM
