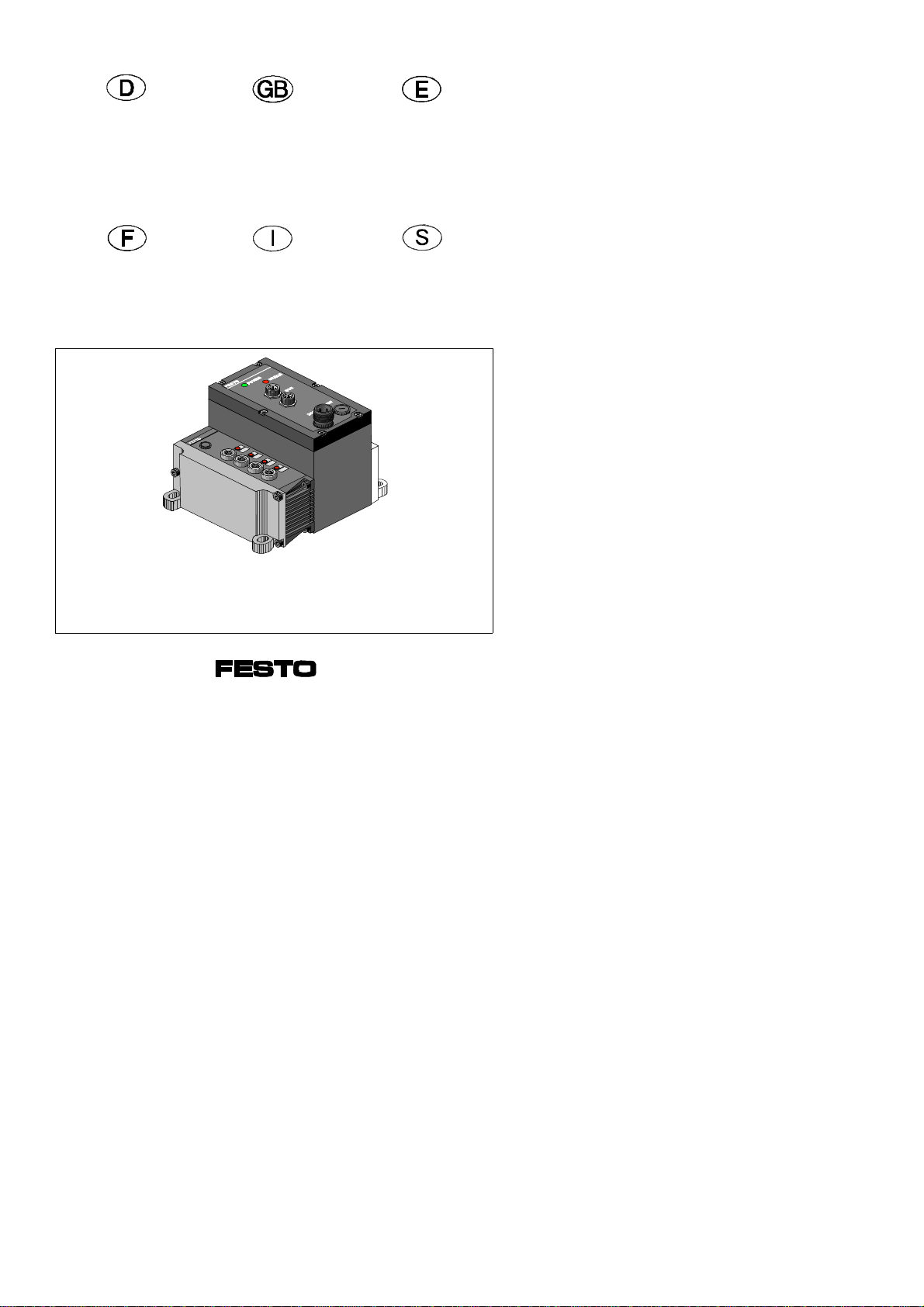

Festo CP-FB8 Manuel de la liste des pièces

9809c

Kurzbeschreibung

CP-Feldbusknoten 8

CP FB8

Brief Description

CP fieldbus node 8

CP FB8

Notice simplifiée

Noeud bus de terrain

CP 8

CP FB8

Breve descrizione

Nodo Fieldbus CP 8

CP FB8

Handledning

CP- fältbussnod 8

CP FB8

Breve descripción

Nodo de bus de

campo CP 8

CP FB8

Allen-Bradley RIO

379 257

Feldbusprotokoll Fieldbus protocol Protocolo de bus de campo

Protocole de bus de terrain Protocollo Fieldbus Fältbussprotokoll

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

English. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

(Festo AG & Co., D-73726 Esslingen)

CP FB8

9809c 2

1Benutzerhinweise

Der CP-Feldbusknoten 8 ist ausschließlich für den Einsatz als

Teilnehmer am Allen-Bradley RIO-Netzwerk bestimmt. Hierbei

sind die angegebenen Grenzwerte der technischen Daten ein-

zuhalten.

Ausführliche Informationen finden Sie in der Beschreibung

P.BE VIFB8-10....

WARNUNG:

•

Schalten Sie die Spannung aus, bevor Sie Steckverbinder

zusammenstecken oder trennen (Funktionsschädigung).

•

Verwenden Sie nur Netzteile, die eine sichere elektrische

Trennung der Betriebsspannung nach IEC 742/EN 60742/

VDE 0551 mit mindestens 4 kV Isolationsfestigkeit

gewährleisten (Protected Extra-Low Voltage, PELV,

siehe nebenstehendes Zeichen).

Schaltnetzteile sind zulässig, wenn sie die sichere Trennung

im Sinne der EN 60950/VDE 0805 gewährleisten.

•

Schließen Sie einen Schutzleiter mit ausreichendem

Leitungsquerschnitt an den mit gekennzeichneten

Anschluß an.

HINWEIS:

Nehmen Sie nur einen komplett montierten und verdrahteten

Knoten in Betrieb.

Deutsch

CP FB8

9809c 3

2Konfiguration

HINWEIS:

Beim Öffnen des Knotens: Verbindende Kabel verhindern

das komplette Abheben des Deckels.

VORSICHT:

Der Knoten enthält elektronisch gefährdete Bauelemente.

Berühren der Kontaktflächen an Steckverbindungen und

Mißachtung der Handhabungsvorschriften für elektrostatisch

gefährdete Bauelemente können den Knoten zerstören.

Gehen Sie beim Konfigurieren wie folgt vor:

1. Betriebsspannung abschalten.

2. Knoten öffnen (Schrauben sind verlierbar).

3. Feldbusadresse einstellen.

4. Feldbusbaudrate einstellen.

5. Knoten schließen.

6. Ist das CP-System letzter Feldbusteilnehmer, muß ein

Abschlußwiderstand installiert werden.

Deutsch

CP FB8

49809c

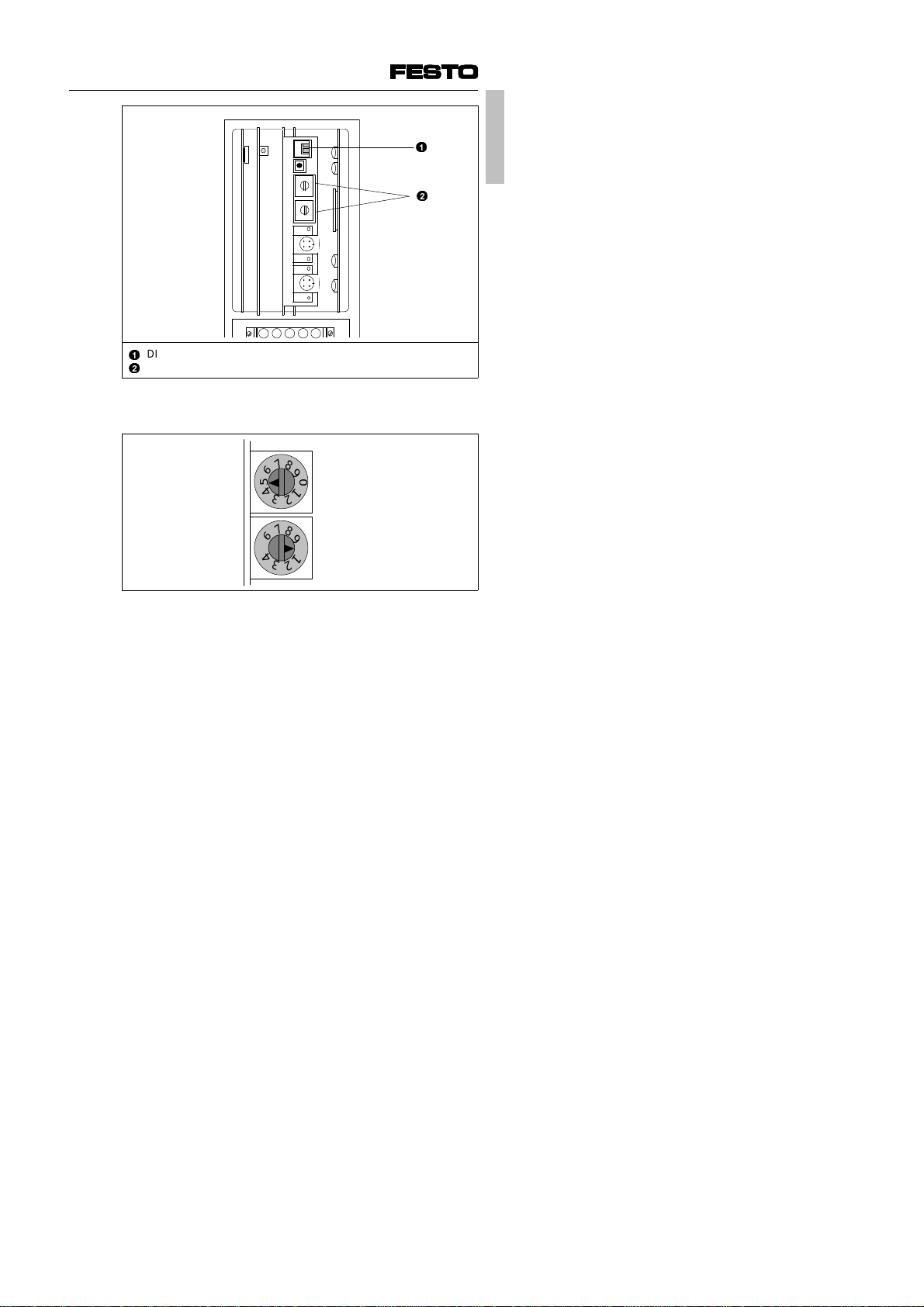

DIL-Schalter für RIO-Baudrate

Adreßwahlschalter

Beispiel: Einstellung Stationsnummer 05

Einer

Einstellung

Stationsnummer 05

Zehner

Deutsch

CP FB8

9809c 5

Einstellen der RIO-Baudrate

Baudrate [kBaud]

57,6 kBaud 115,2 kBaud 230,4 kBaud 230,4 kBaud

Deutsch

CP FB8

69809c

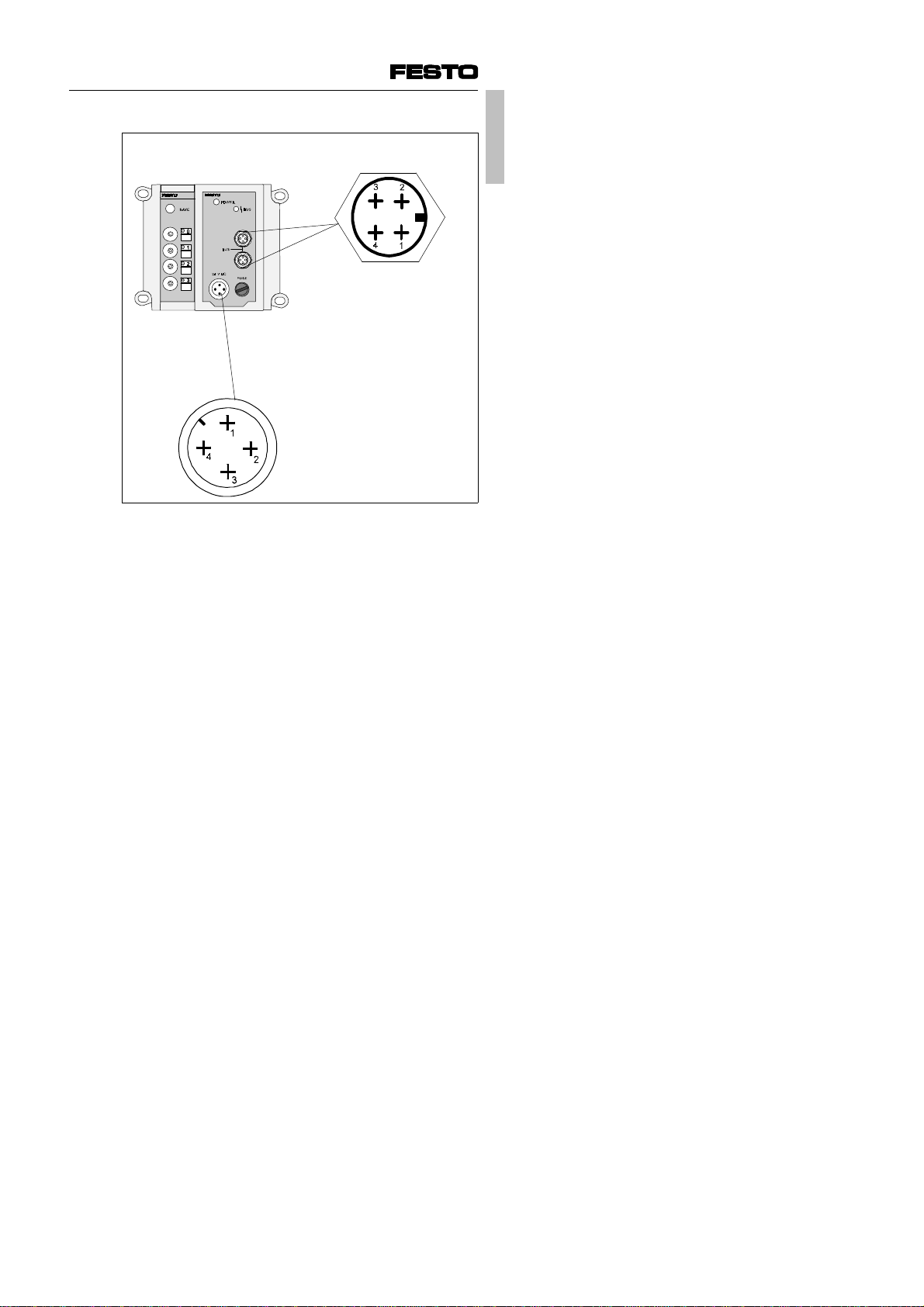

3Anschlußbelegung

Feldbus

1S+

2frei

3S–

4Schirm

Betriebsspannung 1

24 V-Versorgung Elektronik

und Eingänge

24 V-Versorgung Ventile und

Ausgänge

0 V

Erdungsanschluß

Bedeutung der LED Anzeigen

Siehe Beschreibung "CP-Feldbusknoten 8".

Deutsch

CP FB8

9809c 7

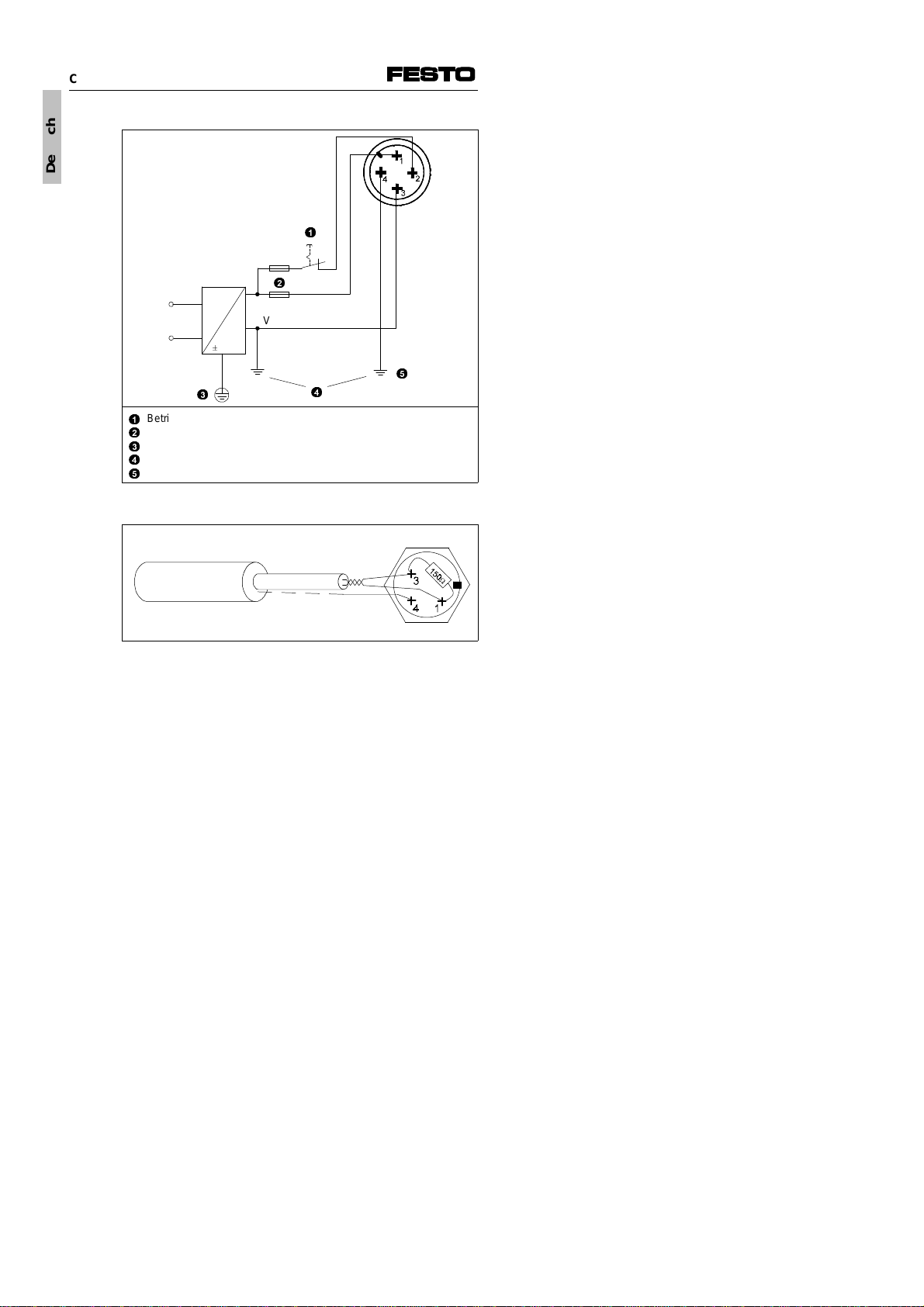

Schaltungsbeispiel Betriebsspannungsanschluß

Betriebsspannung getrennt abschaltbar

Externe Sicherungen

Potentialausgleich

Erdungsanschluß Pin 4, ausgelegt für 12 A

Abschlußwiderstand am letzten Feldbusteilnehmer

24 V 3,15 A

24 V

10 %

0 V

10 A

Deutsch

CP FB8

89809c

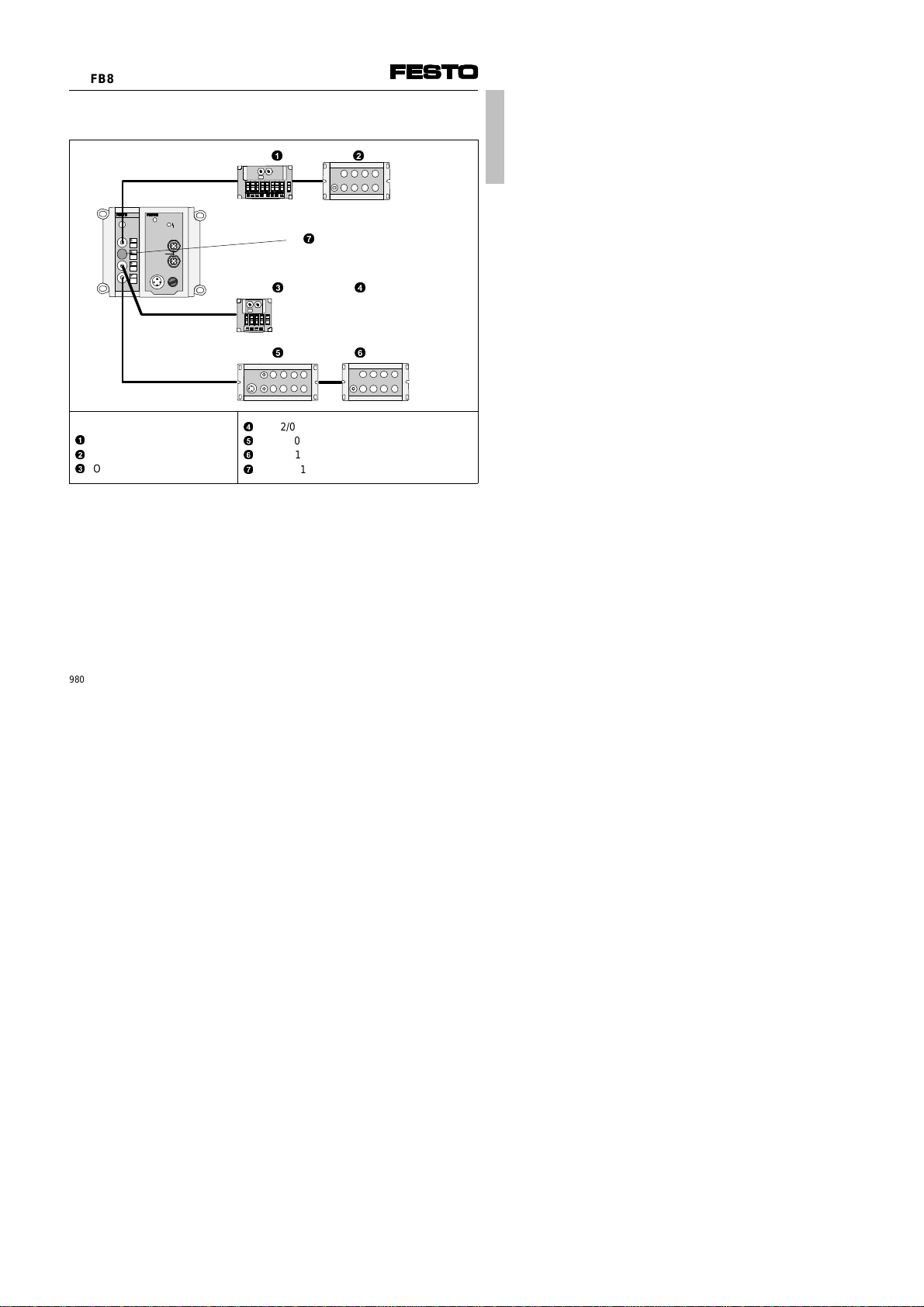

4Adressierung (Beispiel)

CP-Adresse = 4; Halb-Rack

O011/01 ... O011/15

I011/01 ... I011/15

O012/01 ... O012/15

I012/01 ... I012/15

O013/01 ... O013/15

I013/01 ... I013/15

Strang 1: ungenutzt; reserviert

1. Ein CP-Ventilplatz belegt zwei Adressen:

- niederwertige Adresse = Vorsteuermagnet 14

- höherwertige Adresse = Vorsteuermagnet 12.

2. Elektrische Ausgangs- oder Eingangsmodule belegen

je 16 Ausgangs- oder Eingangsadressen.

Ausführliche Angaben zur Adressierung Ihres CP-Systems fin-

den Sie in der Beschreibung "CP-System".

POWER

24 V DC FUSE

BUSSAVE

BUS

Deutsch

CP FB8

9809c 9

5Technische Daten

Typ CP FB8

Schutzart (nach DIN 40050) IP 65

Umgebungstemperatur - 5o... + 50 oC

Lagertemperatur - 20o... + 70 oC

Pin 1 - Betriebsspannungsanschluß

Elektronik/Eingänge

•Nennwert (verpolungssicher)

•Toleranz

•Stromaufnahme

DC 24 V

DC 18 V...30 V

200 mA

Pin 2 - Betriebsspannungsanschluß

Ausgänge/Ventile

•Nennwert (verpolungssicher)

•Toleranz

•Stromaufnahme

DC 24 V

DC 20,4 V...26,4 V

Summe aller eingeschalteten

CP-Magnetventile

Elektromagnetische Verträglichkeit

Störaussendung

•geprüft nach EN 55011

Störfestigkeit

•geprüft nach EN 50082-2

Grenzwertklasse B

Deutsch

CP FB8

10 9809c
