«Kit Video Cityline iLOFT»

Este documento técnico lo edita FERMAX ELECTRONICA S.A.U. con carácter informativo,

y se reserva el derecho a modificar características de los productos que en él se refieren

en cualquier momento y sin previo aviso. Estos cambios vendrán reflejados en posterio-

res ediciones del mismo.

ESPAÑOL

Pag 3

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

INDICE

SECCION I - MANUAL DEL INSTALADOR.................................................................. 5

Instalación:

Alimentador ...................................................................................................... 6

Placa de calle .................................................................................................. 6

Monitor .............................................................................................................. 7

Descripción y ajustes de los equipos:

Placa de calle .................................................................................................. 9

Monitor iLoft...................................................................................................... 10

Programación de los equipos:

Monitor iLoft.Programación VDS.................................................................... 11

Esquema de cableado......................................................................................... 22

Ampliaciones........................................................................................................ 25

Características Técnicas de los equipos........................................................ 22

SECCION II - MANUAL DE USUARIO ......................................................................... 27

Monitor iLoft.......................................................................................................... 28

Controles.......................................................................................................... 28

Funcionamiento............................................................................................... 29

Ajustes.............................................................................................................. 31

Pag 4

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

Pag 5

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

Sección I - Manual del Instalador

Pag 6

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

Desmontaje

Instalación en carril DIN

Montaje

Fijación con tornillos

1.70m

5.57 feet

MARIA

LORCA

INSTALACIÓN PLACADECALLE

INSTALACIÓNDELALIMENTADOR

+18V 1.5A

50-60 Hz. 50VA MAX.

12V 1A

FUENTE ALIMENTACION

KIT DIGITAL

MADE IN SAIN

1 2

3 4

Pag 7

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

INSTALACIÓNMONITOR

197mm

131mm

F1 F2

14mm

XXmm

1Dimensiones monitor (Alto x Ancho x Prof *.):

197 x 131 x 60 mm / 7,7” x 5,1” x 2,3”

Dimensiones monitor modelo Pure (Alto x Ancho x Prof *.):

197 x 131 x 59 mm / 7,7” x 5,1” x 2,3”

Dimensiones caja Fermax (Alto x Ancho x Prof.):

158 x 108 x 45 mm / 6,2” x 4,2” x 1,7”

Dimensiones caja universal (Alto x Ancho x Prof.):

174 x 114 x 50 mm / 6.8” x 4,5” x 2”

Notas:

- este monitor se puede instalar en una caja universal.

- Prof * : la profundidad del Monitor se ha considerado con

caja Fermax

1.60m

5.25 feet

(*) (*)

1.60m

5.25 feet

(*)

InstalaciónconCAJAFERMAX

Instalación con CAJA UNIVERSAL

1.60m

5.25 feet

Ct +MV

F1TA+ L-

1.60m

5.25 feet

Ct+MVMVF1TA+L-

(*) Quitar la etiqueta electrostática de protección.

Pag 8

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

INSTALACIÓN MONITORSUPERFICIE

197mm

131mm

F1 F2

34,3mm

1Dimensiones monitor (Alto x Ancho x Prof .):

197 x 131 x 34,3 mm / 7,7” x 5,1” x 1,3”

Dimensiones monitor modelo Pure (Alto x Ancho x Prof .):

197 x 131 x 33,3 mm / 7,7” x 5,1” x 1,3”

1.60m

5.25 feet

(*) Quitar la etiqueta electrostática de protección.

Pag 9

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

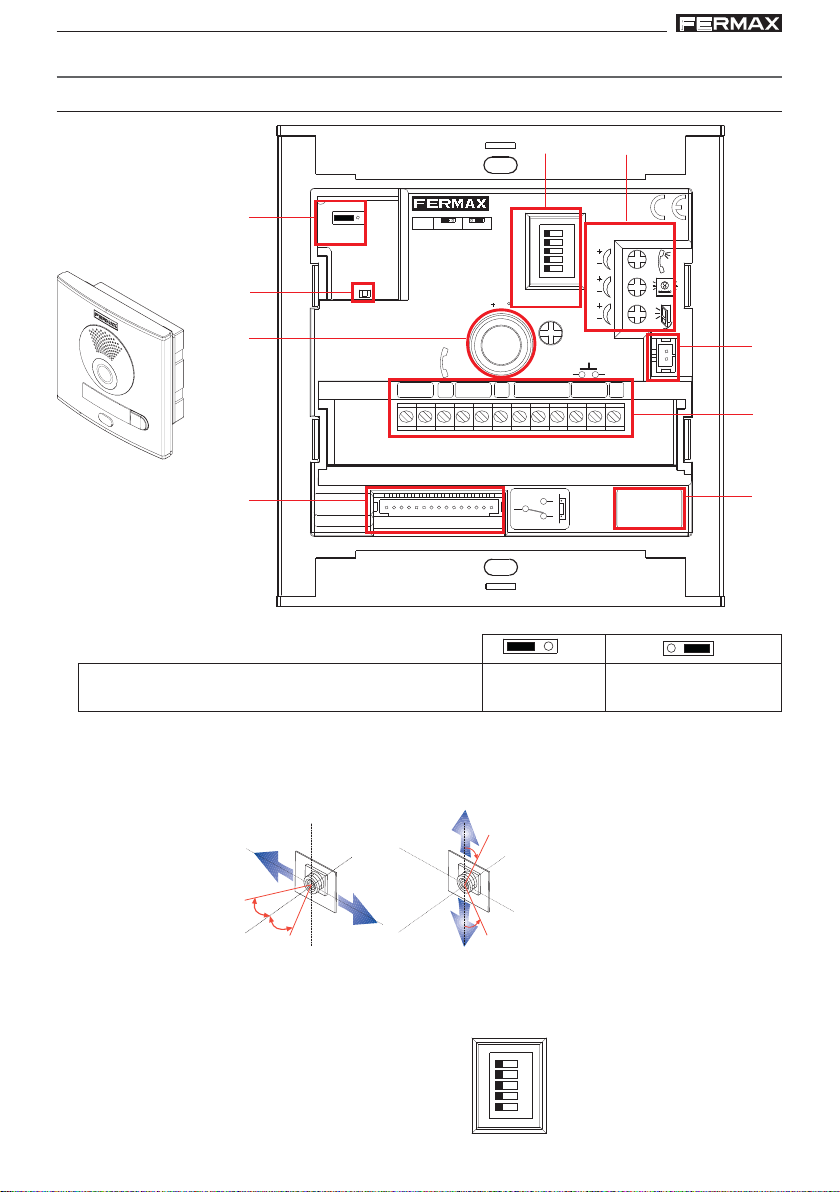

DESCRIPCIÓNDE LOSEQUIPOS

Placa de calle

10º

Pan&Tilt (

10º)

A) Puentes de configuración:

E) Síntesis de voz:

Selección del idioma del mensaje de «puerta abierta».

C) Enfoque de telecámara:

JP2 : Selección Placa Principal / Placa Secundaria.

Configuración por defecto: Placa Principal Placa Principal Placa Secundaria

B) DL2: Led de diagnóstico.

Si existe un cortocircuito entre + y L, al llamar desde placa emite una serie de destellos cortos.

D) CN7: Video test monitor

Conector de test y programación de monitores

Ver CODIFICACIÓN al final de este manual.

AUDIO

MIC

IDIOMA

LANGUAGE

AM LIFICADOR - VERSTÄRKER

AM LIFICATEUR - AM LIFIER

J 2

DL2

CN7 MONITOR TEST

18 Vdc

OWER SU LY

ALIMENTACION

J 2

AN & TILT

MASTER SLAVE

VDS

+LVM

+12

C-S

NCNO BS

EXIT

18V

DL2

E) F)

(*)

Pag 10

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

VDS iLoft KitVDS iLoft Kit

VDS iLoft Kit

•Bornas de video, (coaxial).

V: vivo

M: malla

Ct: activación telecamara (11 Vdc)

•Bornas de Conexión del sistema:

+, -: alimentación (18 Vdc).

L: bus de datos.

+12: salida12 Vdc

C, NO, NC: contactos relé (conexión abrepuertas)

BS, -: pulsador zaguán.

SP, - : sensor de puerta abierta.

S: activación del cambiador

F) Ajustes de Audio:

“puerta abierta”

G) MIC

Conexión micrófono (micrófono ubicado en el perfil inferior de la placa).

H) Conectores Placa:

I) Versión del amplificador.

•Bornas de Conexión:

+, -: alimentación (18 Vdc).

L: bus de datos.

F1, F2: funciones adicionales. Ver capítulo programación.

T, -: Conexión pulsador de llamada puerta vivienda (P1)

A, - : Conexión prolongador de llamada ref.2040,

activador luces y timbres ref. 2438, etc...

•Bornas de video, (coaxial).

V: vivo

M: malla

Ct: activación telecamara (11 Vdc)

Conexionado

MonitoriLOFT

•Las funciones disponibles en el monitor iLoft VDS se resumen en la siguiente lista:

- Apertura de puerta por comando.

- Llamada a Conserje.

- Regulación de volumen de llamada.

- Desconexión de llamada (No molestar).

- Selección de melodía (7 opciones).

- Timbre de puerta.

- Programación desde el terminal y desde placa de calle.

- Regulación del volumen del audio de subida.

- Configuración de parámetros por menú en pantalla (OSD).

- Apertura automática de puerta (Doormatic).

- Lift Control.

- Ajustes de brillo, contraste y color.

Funciones disponibles en el Monitor

••

•Para más información del monitor descargar el manual en: www.fermax.com
