Fermax LOFT VDS Mode d’emploi

GUÍA INICIO RÁPIDA

QUICK START GUIDE

GUIDE DE MISE EN MARCHE RAPIDE

SCHNELLSTARTANLEITUNG

GUIA DE INICIAÇÃO RAPIDA

КРАТКОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ﻊﻳﺭﺳﻟﺍ ءﺩﺑﻟﺍ ﻝﻳﻟﺩ

MONITOR LOFT VDS

LOFT VDS MONITOR

MONITEUR LOFT VDS

LOFT VDS MONITOR

MONITOR LOFT VDS

МОНИТОР LOFT VDS

LOFT VDS ﺽﺭﻌﻟﺍ ﺯﺎﻬﺟ

VDS

ru. ar.

2VDS LOFT MONITOR Cod. 97878 V11_16

VDS

GUÍA INICIO DEL MONITOR LOFT VDS

BOTONES CONTROL

En conversación, pulsar para abrir la puerta.

En reposo, llamada al conserje (si existe conserjería).

Función adicional (consulte con su instalador).

En reposo, pulsar y se visualiza la cámara de la placa

principal. Autoencendido y selección cámara Principal/

Secundaria, (según tipo de instalación).

LED indicador de monitor encendido.

AJUSTES VIDEO

Brillo

Contraste

Color(sólo monitor color)

AJUSTES AUDIO

Apagado

Encendido

con volumen MEDIO

Encendido

con volumen ALTO

VDS

CÓMO PROGRAMAR EL MONITOR LOFT

1. INSTALAR

Monitor alimentado por primera vez.

El led rojo ﬁjo indica que el monitor está alimentado y encendido (volumen audio).

2. PROGRAMAR (Placa conﬁgurada como MÁSTER)

1. Con el monitor conectado pulse el botón de programación. Se oirá un sonido de conﬁrmación.

2. Pulse el botón de llamada a vivienda. De nuevo se produce conﬁrmación.

Nota: El monitor no funcionará mientras no haya sido programado.

< 2 min



detalle

botón de programación

CARACTERÍSTICAS TÉCNICAS (TFT 3,5”)

en reposo

audio + video

Alimentación

Consumo

Temperatura de funcionamiento

Humedad

Resolución : Hor. 320 Line TV - Ver. 240 Line TV

F1, F2 : Salida negativo. Corriente máxima por pulsador F1,F2: 50mA a 12Vdc

Señal de video : Señal compuesta 1 Vpp 75 Ω, 7 Mhz

Dimensiones : 221 x 203 x 61 (mm) - 8,7” x 7,9” x 2,4” - (Alto x Ancho x Prof)

10 mA

290 mA

18 Vdc

[-5 , +40 °C] / [23 , +104 °F]

[0.90%]

MANUAL

COMPLETO

VDS LOFT MONITOR 3

VDS

Cod. 97878 V11_16

START GUIDE FOR THE LOFT VDS MONITOR

CONTROL BUTTONS

In conversation, press to open the door.

In standby, call to guard unit (if applicable).

Additional function (see your installer).

In standby, press and view the main panel´s camera. Auto-

start and select Main/Secondary camera (depending on the

installation).

LED indicator of the monitor that is on.

VIDEO SETTINGS

Brightness

Contrast

Colour (only colour

monitors)

AUDIO SETTINGS

Off

with MEDIUM volume

with HIGH volume

HOW TO PROGRAM THE LOFT MONITOR

1. INSTALL

Monitor powered for the ﬁrst time.

The ﬁxed red led indicates that the monitor is powered and on (audio volume).

2. PROGRAM (Panel conﬁgured as MASTER)

1. With the monitor on, press the programming button. A conﬁrmation tone will be emitted.

2. Press the call-to-residence button. Again, a conﬁrmation tone is emitted.

Note: The monitor will not work if it has not been programmed.

< 2 min



detail

programming button

TECHNICAL CHARACTERISTICS (TFT 3,5”)

in standby

audio + video

10 mA

290 mA

Power Supply

Consumption

Operating Temperature

Humidity

Resolution : Hor. 320 Line TV - Ver. 240 Line TV

[-5 , +40 °C] / [23 , +104 °F]

F1, F2 : Negative output. Maximum current per pussbutton F1, F2: 50mA with 12Vdc

[0.90%]

Video signal : Composed signal 1 Vpp 75 Ω, 7 Mhz

Dimensions : 221 x 203 x 61 (mm) - 8,7” x 7,9” x 2,4” - (Height x Width x Depth)

18 Vdc

COMPLETE

MANUAL

4VDS LOFT MONITOR Cod. 97878 V11_16

VDS

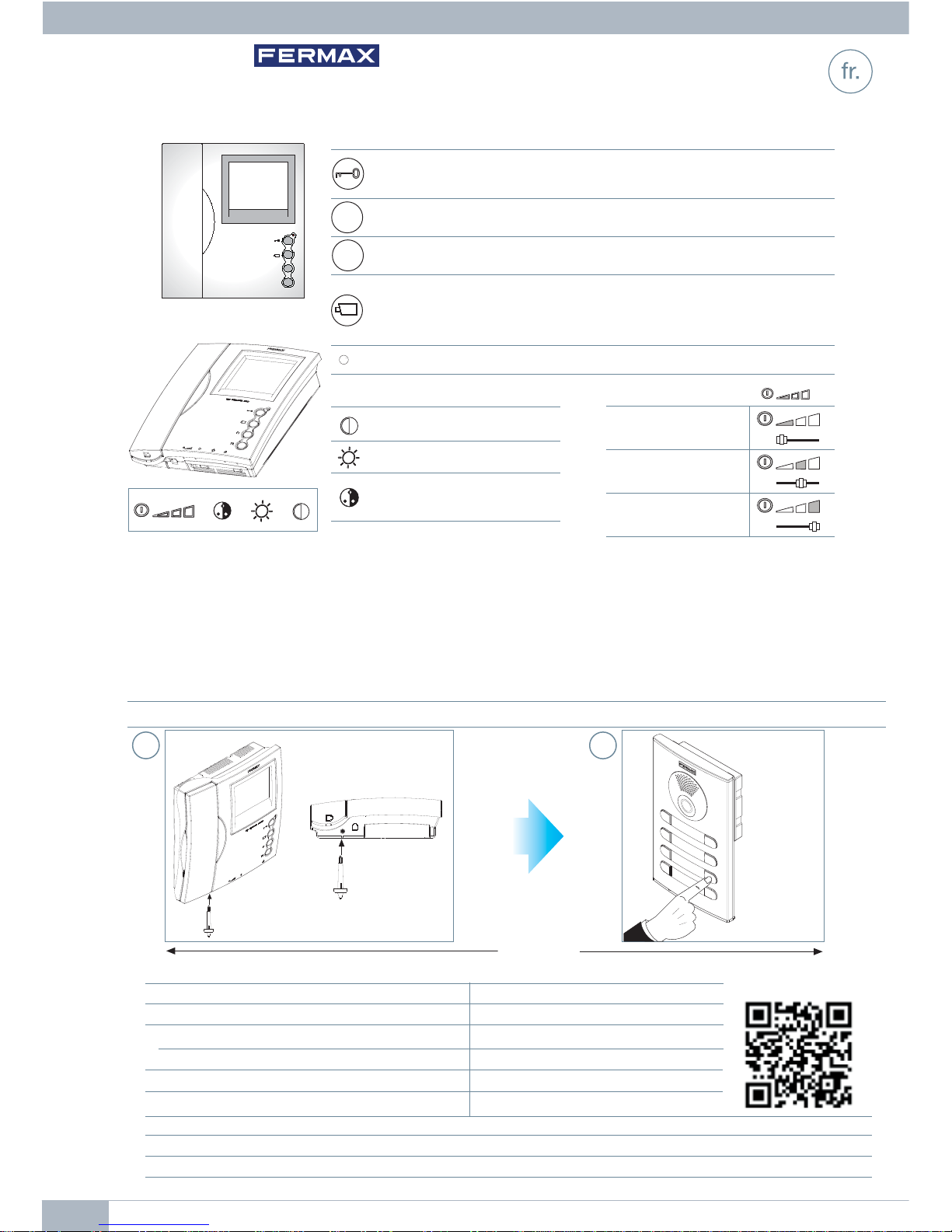

GUIDE DE MISE EN MARCHE DUL MONITEUR LOFT VDS

BOUTONS DE COMMANDE

Lors d’une communication, appuyez dessus pour ouvrir la

porte.En veille, appel au concierge (s’il y a une Conciergerie).

Fonction supplémentaire (contactez votre installateur).

En veille, appuyez dessus et vous verrez la caméra de la

platine principale. Auto-insertion et sélection de la caméra

principale/secondaire (selon le type d’installation).

Voyant lumineux du moniteur en marche.

RÉGLAGES VIDÉO

Luminosité

Contraste

Couleur (moniteur

couleur uniquement)

RÉGLAGES AUDIO

Éteint

Allumé

avec volume MOYEN

Allumé

avec volume ÉLEVÉ

COMMENT PROGRAMMER LE MONITEUR LOFT

1. INSTALLATION

Moniteur alimenté pour la première fois.

La DEL rouge ﬁxe indique que le moniteur est alimenté et allumé (volume son).

2. PROGRAMMER (platine conﬁgurée en tant que platine MASTER)

1. Une fois le moniteur allumé, appuyez sur le bouton de programmation. Une tonalité de

conﬁrmation est émise.

2. Appuyez sur le bouton-poussoir d’appel à destination du logement. Une tonalité de conﬁrmation

est de nouveau émise.

Remarque: le moniteur ne fonctionnera pas tant qu’il n’aura pas été programmé.

< 2 min



détail

bouton programmation

CARACTÉRISTIQUES TECHNIQUES (TFT 3,5”)

audio active

audio + video

Alimentation

Consommation

Température de fonctionnement

Humidity

Résolution : Hor. 320 Line TV - Ver. 240 Line TV

F1, F2 : Sortie négatif. Courrant maximum du bouton-poussoir F1,F2: 50mA a 12Vdc

Signal vidéo : Señal compuesta 1 Vpp 75 Ω, 7 Mhz

Dimensions : 221 x 203 x 61 (mm) - 8,7” x 7,9” x 2,4” - (Hauteur x largeur x prof)

10 mA

290 mA

18 Vdc

[-5 , +40 °C] / [23 , +104 °F]

[0.90%]

MANUEL

COMPLET

VDS LOFT MONITOR 5

VDS

Cod. 97878 V11_16

SCHNELLANLEITUNG LOFT VDS MONITOR

BEDIENTASTEN

Im Gesprächsmodus drücken, um die Tür zu öffnen.

Im Bereitschaftsmodus kann der Portier angerufen werden

(falls eine Portierzentrale vorhanden ist).

Zusatzfunktion (fragen Sie den Installateur).

Im Bereitschaftsmodus drücken, worauf die Kamera der

Haupttürstation angezeigt wird und anschließend die Haupt-/

Nebenkamera auswählen (in Abhängigkeit vom Installationstyp).

LED-Anzeige Monitor eingeschaltet.

VIDEOEINSTELLUNGEN

Helligkeit

Kontrast

Farbe (nur bei

Farbbildschirm)

AUDIOEINSTELLUNGEN

Aus

Ein

Lautstärke auf MITTEL

Ein

Lautstärke auf HOCH

LOFT MONITOR PROGRAMMIEREN

1. INSTALLIEREN

Erstmaliges Anschließen des Monitors an den Strom.

Eine kontinuierlich rot leuchtende LED zeigt an, dass der Monitor mit Strom versorgt wird und

eingeschaltet ist.

2. PROGRAMMIEREN (Türstation als MASTER konﬁguriert)

1. Drücken Sie bei eingeschaltetem Monitor die Programmiertaste. Der Vorgang wird durch

einen Signalton bestätigt.

2. Die Klingeltaste der Wohnung drücken. Der Vorgang wird erneut durch einen Signalton bestätigt.

Hinweis: Der Monitor ist nicht betriebsbereit, wenn er vorher nicht programmiert wurde.

< 2 min



detail

Programmier-Tool

TECHNISCHE EIGENSCHAFTEN (TFT 3,5”)

Im Bereitschaftsmodus

audio + video

10 mA

290 mA

Stromversorgung

Stromverbrauch

Betriebstemperatur

Relative Luftfeuchtigkeit

Auﬂösung : Hor. 320 Line TV - Ver. 240 Line TV

[-5 , +40 °C] / [23 , +104 °F]

F1, F2 : Negativausgang. Maximale Strömmung pro Taster F1, F2: 50mA mit 12Vdc.

[0.90%]

Videosignal : Zusammengesetztes signal 1 Vpp 75 Ω, 7 Mhz

Massangaben : 221 x 203 x 61 (mm) - 8,7” x 7,9” x 2,4” - (Höhe x Breite x Tiefe)

18 Vdc

VOLLSTÄNDIGES

HANDBUCH

6VDS LOFT MONITOR Cod. 97878 V11_16

VDS

GUIA DE INÍCIO DO MONITOR LOFT VDS

BOTÕES DE CONTROLO

Em conversação, premir para abrir a porta.

Em repouso, chamada ao porteiro (se existir portaria).

Função adicional (consulte o seu instalador).

Em repouso, premir para visualizar a câmara da botoneira

principal, ligação automática e seleção da câmara Principal/

Secundária (conforme o tipo de instalação).

LED indicador de monitor ligado

AJUSTES DE VÍDEO

Brilho

Contraste

A cores (só em monitor

a cores)

AJUSTES DE ÁUDIO

Desligado

Ligado

com volume MÉDIO

Ligado

com volume ALTO

COMO PROGRAMAR O MONITOR LOFT

1. INSTALAR

Monitor alimentado pela primeira vez.

O LED vermelho ﬁxo indica que o monitor está alimentado e ligado (volume de áudio).

2. PROGRAMAR (Botoneira conﬁgurada como MESTRE)

1. Com o monitor ligado, prima o botão de programação. Ouvir-se-á um som de conﬁrmação.

2. Prima o botão de chamada à habitação. Produz-se novamente uma conﬁrmação.*

Nota: O monitor não funciona enquanto não tiver sido programado.

< 2 min



Detalhe

Botão de programação

CARACTERÍSTICAS TÉCNICAS (TFT 3,5”)

em repouso

audio + video

Alimentação

Consumo

Temperatura de funcionamento

Humidade

Résolution : Hor. 320 Line TV - Ver. 240 Line TV

F1, F2 : Saída negativo. Corrente máxima por botão F1,F2: 50mA a 12Vdc

Signal vidéo : Sinal composto 1 Vpp 75 Ω, 7 Mhz

Dimensions : 221 x 203 x 61 (mm) - 8,7” x 7,9” x 2,4” - (Altura x Largura x Prof)

10 mA

290 mA

18 Vdc

[-5 , +40 °C] / [23 , +104 °F]

[0.90%]

MANUAL

COMPLETO

1МОНИТОР VDS LOFT Код 97878 V11_16

VDS

КРАТКОЕ РУКОВОДСТВО КМОНИТОРУ LOFT VDS

КНОПКИ УПРАВЛЕНИЯ Нажатие этой кнопки при разговоре открывает дверь.

Нажатие этой кнопки при мониторе врежиме ожидания

направляет вызов на пульт охраны либо консьержу (при его

наличии).

Кнопка для дополнительных функций (назначается

установщиком).

Кнопка для дополнительных функций (назначается

установщиком).

Нажатие этой кнопки врежиме ожидания показывает

изображение камеры главной вызывной панели.

Автоматическое включение ивыбор между главной и

вспомогательной камерой (взависимости от типа установки).

Светодиод монитора включен.

НАСТРОЙКА ВИДЕО

Яркость

Контраст

Цвет (только для цветных

мониторов)

НАСТРОЙКА АУДИО

Звук отключен

Звук включен

Громкость СРЕДНЯЯ

Звук включен

Громкость ВЫСОКАЯ

VDS

ПРОГРАММИРОВАНИЕ МОНИТОРА LOFT

1. УСТАНОВКА

Первое включение монитора.

Постоянно светящийся красным светодиод показывает, что монитор подключен кпитанию ивключен

(отображается громкость аудиосигнала).

2. ПРОГРАММИРОВАНИЕ (главная вызывная панель)

1. При включенном мониторе нажмите кнопку программирования. Раздастся сигнал подтверждения.

2. Нажмите кнопку вызова квартиры. Снова раздастся сигнал подтверждения.

Примечание: монитор не будет работать, пока он не будет запрограммирован.

< 2 мин.



вид снизу

кнопка программирования

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (ЖК-ДИСПЛЕЙ 3,5")

врежиме ожидания

аудио + видео

Питание

Потребление:

Рабочая температура

Влажность

Разрешение:гор.: 320 линий TV, верт.: 240 линий TV

F1, F2: выход отрицательного провода. Максимальная сила тока на кнопках F1, F2: 50 мА при 12 Впост. тока

Видеосигнал:композитный сигнал 1 Vpp 75 Ω, 7 Мгц

Размеры:221 × 203 × 61 (мм) - 8,7” × 7,9” × 2,4” - (В× Ш× Г)

10 мА

290 мА

18 Впост. тока

[-5...+40 °C] / [23...+104 °F]

[0,90 %]

ПОЛНОЕ

РУКОВОДСТВО

ru.

Cod. 97878 V11_16

VDS

LOFT VDS ﺽﺭﻌﻟﺍ ﺯﺎﻬﺟ 2

ar. LOFT VDS ﺽﺭﻌﻟﺍ ﺯﺎﻬﺟﻟ ءﺩﺑﻟﺍ ﻝﻳﻟﺩ

ﻡﻛﺣﺗﻟﺍ ﺭﺍﺭﺯﺃ



Autres manuels pour LOFT VDS

Table des matières

Langues :

Autres manuels Fermax Système d'interphone

Fermax

Fermax MEET DIGITAL VIDEO PANEL Guide de l'utilisateur

Fermax

Fermax MEMOPHONE 100C Manuel utilisateur

Fermax

Fermax MARINE DDA 1-LINE ENTRYPHONE KIT Manuel utilisateur

Fermax

Fermax WAY SLIM Mode d’emploi

Fermax

Fermax IP-Fermax IPF-00 Manuel utilisateur

Fermax

Fermax MARINE DDA 1-LINE ENTRYPHONE KIT Manuel utilisateur

Fermax

Fermax VIDEO KIT NEOX 2 WIRES Manuel utilisateur

Fermax

Fermax MDS Digital Guard Unit Manuel utilisateur

Fermax

Fermax LOFT VDS Manuel utilisateur

Fermax

Fermax VDS VIDEO CITYLINE iLOFT KIT Mode d’emploi

Fermax

Fermax DUOX Manuel utilisateur

Fermax

Fermax DT591 Manuel utilisateur

Fermax

Fermax LOFT VISION 5 Manuel utilisateur

Fermax

Fermax Vision 6043 Manuel utilisateur

Fermax

Fermax DUOX CITYLINE iLOFT Manuel utilisateur

Fermax

Fermax DUOX CITYLINE Series Guide de l'utilisateur

Fermax

Fermax SKYLINE VDS / BUS2 Instructions de montage

Fermax

Fermax iloft Manuel utilisateur

Fermax

Fermax LOFT BUS2 Guide de l'utilisateur

Fermax

Fermax Loft Manuel utilisateur

Fermax

Fermax LOFT BUS2 Manuel utilisateur

Fermax

Fermax DUOX plus 970050b Guide de l'utilisateur

Fermax

Fermax DUOX PLUS MARINE ST1 CP201 Manuel du propriétaire

Fermax

Fermax MDS DIRECT Guide produit

Manuels Système d'interphone populaires d'autres marques

Bticino

Bticino LINEA 3000 Manuel utilisateur

MSI

MSI MSI-140 Manuel utilisateur

golmar

golmar Stadio Plus Manuel utilisateur

CyberData

CyberData 011211 series Manuel

Vidos

Vidos duo M1021 Manuel utilisateur

Vimar

Vimar ELVOX 7539/E Manuel utilisateur

SSS Siedle

SSS Siedle BTSV 850-03 Manuel utilisateur

Dahua

Dahua VTO Series Manuel utilisateur

Elvox

Elvox 5651 Manuel utilisateur

Videx

Videx VIDEOKIT Series Manuel utilisateur

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuel utilisateur

Viking

Viking E-35-EWP Manuel utilisateur

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuel utilisateur

SSS Siedle

SSS Siedle BFCV 850 Series Manuel utilisateur

GRD

GRD MAX V2 Manuel utilisateur

Alecto

Alecto ADI-250 Manuel utilisateur

Aiphone

Aiphone IE-8MD Manuel utilisateur

Perel

Perel EDB4 Manuel utilisateur
