ESPAÑOL

‘’MANUAL TERMINALES SECUNDARIOS ONLINE/DETECTA4’’

- Monitor Secundario B/N CON teclado. Ref.: 3407

- Monitor Secundario B/N SIN teclado. Ref.: 3408

- Monitor Secundario Color CON teclado. Ref.: 3404

- Monitor Secundario Color SIN teclado. Ref.: 3405

- Teléfono CON teclado. Ref.: 3403

- Teléfono SIN teclado. Ref.: 3409

Código 94949b V06_05.

Publicación técnica de caracter informativo editada por FERMAX ELECTRONICA S.A.E.

FERMAX ELECTRONICA S.A.E., en su política de mejora constante, se reserva el derecho

a modificar el contenido de este documento así como las características de los productos

que en él se refieren en cualquier momento y sin previo aviso.

Cualquier modificación será reflejada en posteriores ediciones de este documento.

Terminales SECUNDARIOS Online/Detecta4

Pag 3

Introducción ......................................................................................................... 4

Descripción de funciones de los Terminales Secundarios .............................. 5

Funcionamiento de los Terminales Secundarios ............................................. 6

MANUAL DE USUARIO

MANUAL DE INSTALADOR

Indice

Programación ...................................................................................................... 9

Características Técnicas ..................................................................................... 9

Esquema de instalación de una vivienda con Terminales ONLINE .............. 10

Esquema de instalación de una vivienda con Terminales DETECTA4 .......... 11

Terminales SECUNDARIOS Online/Detecta4

Pag 4

Introducción

Los terminales SECUNDARIOS son Teléfonos o Monitores adicionales para instalacio-

nes en viviendas con Monitores Online o Detecta4 (master).

Existen dos tipos de Monitores/Teléfonos Secundarios:

- Monitor/Teléfono Secundario CON teclado:

· Permiten realizar el Armado/Desarmado General del sistema de alarmas.

· Funciones propias de videoportero/portero electrónico: atender llamadas procedentes

de la palca de calle, abrir la puerta, llamada a conserje y autoencendido (*).

· Activación dispositivo auxiliar (*).

- Monitor/Teléfono Secundario SIN teclado:

· Funciones propias de videoportero/portero electrónico: atender llamadas procedentes

de la palca de calle, abrir la puerta, llamada a conserje y autoencendido (*).

· Activación dispositivo auxiliar (*).

NOTAS:

9(*) Depende de la instalación realizada.

9La instalación en la vivienda debe poseer al menos un Monitor Online o Detecta4

master (según tipo de instalación).

El número máximo de terminales secundarios (teléfonos o monitores) por vivienda

es de 3 (1 master + 3 Monitores/Teléfonos secundarios).

9La función “No molestar”, sólo es activable desde el Monitor master. Ver Manual del

Usuario correspondiente.

MANUAL DE USUARIO

Este símbolo indica que la función estará disponible dependiendo de la instalación realizada.

Terminales SECUNDARIOS Online/Detecta4

Pag 5

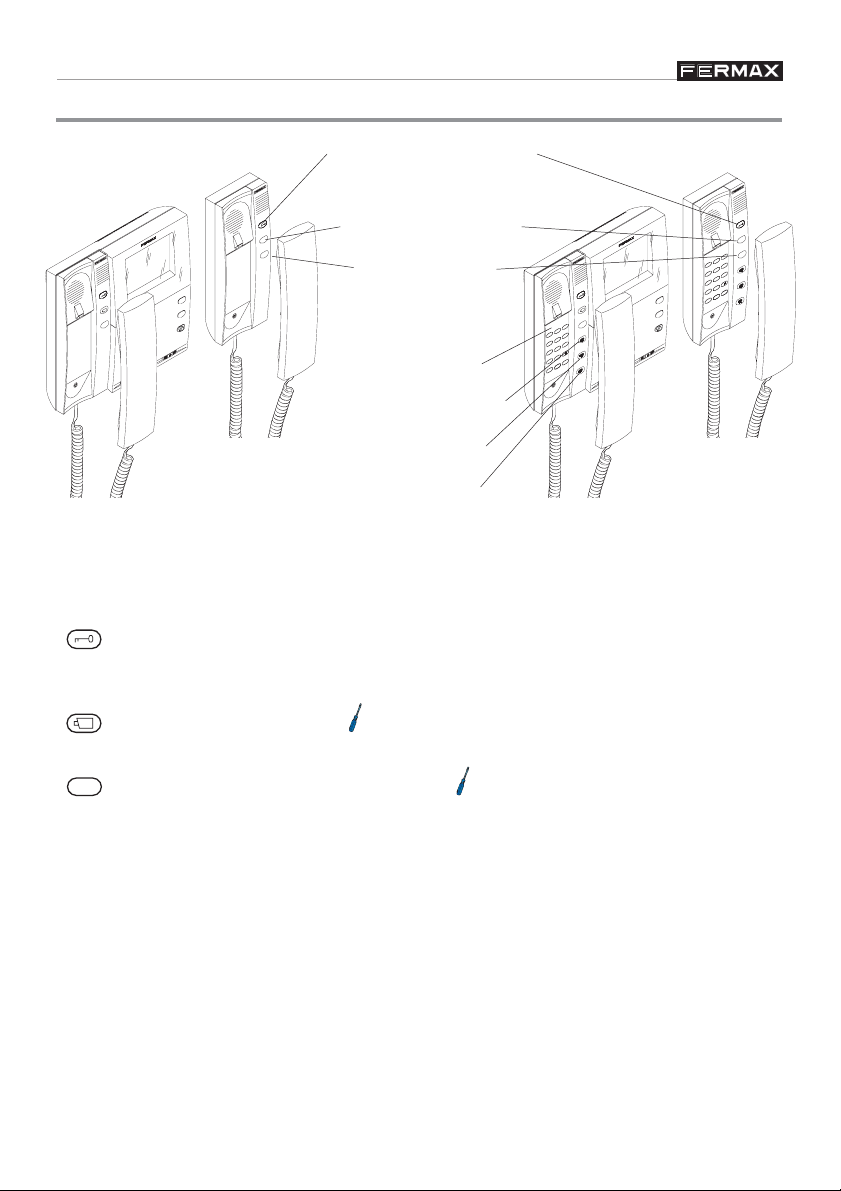

Descripción de funciones de Terminales Secundarios

FLAT MONITOR

HIGH RESOLUTION

FLAT MONITOR

HIGH RESOLUTION

PANIC

Terminales SECUNDARIOS

SIN teclado

Botón ABREPUERTAS /

Llamada CONSERJE

Botón

AUTOENCENDIDO (*)

Botón Dispositivo

Auxiliar (*)

TECLADO

LED Amarillo

LED Verde

LED Rojo

Terminales SECUNDARIOS

CON teclado

NOTAS:

9El Autoencendido si está operativo, conectará con la placa o placas de calle

secuencialmente.

9El dispositivo general auxiliar puede ser una alarma, una luz, ... etc. que puede ser

activado desde las viviendas.

Botón de Activación Dispositivo Auxiliar ( ):

Activa el dispositivo auxiliar instalado (conectado al decoder/monodecoder).

LEDS disponibles sólo en el Teléfono secundario CON teclado:

- Botón ABREPUERTAS / Llamada al CONSERJE:

Para llamar al Conserje basta con pulsar este botón, (si el teléfono está en reposo).

Si tenemos una conversación con la placa de calle y pulsamos este botón, se abrirá la puerta.

Botón de AUTOENCENDIDO ( ):

Establece comunicación con la placa de calle.

Pulsadores frontales del teléfono

LED Verde: Indica que el canal de audio está ocupado. No será posible generar

llamadas, ni actuar sobre el armado.

LED Amarillo: Indica que la alarma se ha disparado.

LED Rojo: Indica que las alarmas están armadas

Terminales SECUNDARIOS Online/Detecta4

Pag 6

FLAT MONITOR

HIGH RESOLUTION

PANIC

Atender la llamada

Al descolgar el brazo del teléfono se puede establecer

conversación con el visitante.

En el caso de varios equipos en la misma vivienda, el primero

que se descuelgue desconectará automáticamente al resto.

La duración de la comunicación está limitada a 90 segundos

o hasta que se cuelga el teléfono, momento en que el monitor/

teléfono se desconectará automáticamente.

Funcionamiento de los Terminales Secundarios (Monitores/Teléfonos)

NOTA:

9El audio no estará operativo en el Monitor/Teléfono hasta

que no termine el ciclo de la llamada.

Abrir la puerta al visitante

Estando en comunicación con el visitante es posible abrir la

puerta pulsando el botón .

También es posible abrir la puerta realizando autoencendido.

PANIC

FLAT MONITOR

HIGH RESOLUTION

Llamada

Al presionar el pulsador de llamada en la Placa de Calle se

produce un tono de llamada tanto en la placa de calle como

en el Monitor máster y en los terminales secundarios. En el

caso de monitores se enciende la pantalla y se apagá el

indicador de encendido.

Si no se atiende la llamada los equipos se desconectarán

automáticamente.

FLAT MONITOR

HIGH RESOLUTION

Terminales secundarios CON y SIN teclado

Terminales SECUNDARIOS Online/Detecta4

Pag 7

Es posible encender manualmente el Monitor/Teléfono a

voluntad, pulsando

, (durante al menos 1 segundo).

Se establece comunicación de audio y vídeo (monitores) con

la placa principal.

Durante el tiempo que el Terminal secundario está encendido

es posible abrir la puerta si se pulsa el botón .

Si estando el Terminal secundario encendido se descuelga

el brazo del teléfono se podrá hablar con la persona que esté

delante de la Placa de Calle durante 90 segundos o hasta

que se cuelgue el teléfono.

Es posible activar el dispositivo auxiliar desde los Terminales

secundarios de las viviendas pulsando

Llamar al Conserje

Activación manual del Teléfono (autoencendido)

NOTA:

9En el caso de que existan dos placas, pulsando

conectará con cada una de ellas secuencialmente

Activación dispositivo auxiliar

NOTA:

9El dispositivo auxiliar puede ser una alarma, una luz, ... etc.

Con el teléfono del Terminal secundario colgado, pulsar el

botón para llamar al Conserje.

La llamada quedará reflejada en la Central de Conserjería.

Se escuchará un “bip” de confirmación si la consderjería está

operativa.

NOTA:

9En monitores, asegurese que la pantalla esta apagada

antes de pulsar para llamar al conserje.

FLAT MONITOR

HIGH RESOLUTION

FLAT MONITOR

HIGH RESOLUTION

FLAT MONITOR

HIGH RESOLUTION

Terminales SECUNDARIOS Online/Detecta4

Pag 8

Armado de la alarma

Teclear el Código de Usuario + A.

El Código de Usuario por defecto es: “1111” con Monitor

master Online y “1234” con Monitor master Detecta4.

Si es correcto se escucharán 4 pitidos rápidos de confirmación.

Si no es correcto se escucharán 2 pitidos largos de error.

Desarmado de la alarma

Teclear el Código de Usuario + B.

El Código de Usuario por defecto es: “1111” con Monitor

master Online y “1234” con Monitor master Detecta4.

Si es correcto se escucharán 4 pitidos rápidos de confirmación.

Si no es correcto se escucharán 2 pitidos largos de error.

Terminales secundarios CON teclado

PANIC

FLAT MONITOR

HIGH RESOLUTION

PANIC

FLAT MONITOR

HIGH RESOLUTION

WXYZ

TUVPQR

GHI MNO

DEF

ABC

JK L

ABC

Marcar código Pulsar A

WXYZ

TUVPQR

GHI MNO

DEF

ABC

JK L

ABC

WXYZ

TUVPQR

GHI MNO

DEF

ABC

JK L

ABC

Marcar código Pulsar B

WXYZ

TUVPQR

GHI MNO

DEF

ABC

JK L

ABC

Alarma no disparada

Sin comunicación

ENCENDIDO APAGADO

Sistema armado Sistema desarmado

Alarma disparada

Con comunicación

COLOR

Rojo

Verde

Amarillo

Significado de los LEDs

PANIC

HIGH RESOLUTION

FLAT MONITOR

LEDs

Desde los terminales secundario con teclado se puede realizar el armado/desarmado

general del sistema de alarmas de la instalación.

Terminales SECUNDARIOS Online/Detecta4

Pag 9

Los Terminales secundarios no funciona mientras no hayan sido programados.

MANUAL DE INSTALADOR

NOTAS:

9En el momento que se programa el Decoder 2H/Monodecoder, todos los Terminales

conectados a cada salida quedarán asociados al mismo.

9Cada vez que se añade un Terminal secundario a la instalación, será preciso reprogramar

el decoder/monodecoder para que este nuevo terminal quede asociado.

9Sabremos que el Terminal secundario está programado ya que emite un pitido igual

que en el Monitor Online/Detecta4 master.

Programación

Para progamar los terminales secundarios (monitores/teléfonos), una vez instalados y

conectados, pulsar 2 veces el botón PGM del decoder 2H o del monodecoder al que está

conectado:

D1D26

BUS

PGMTELEFONOS / TELEPHONES

DECODER Nº:

REF. 2424

FERMAX

DECODERDEAUDIO4

AUDIODECODER4

MADEINSPAIN

234

-V

PGM

MONODECODER

REF. 34 2

PGM

PC PGM

ADS

D2D1

26 D1D2 +

ZONE 1

ZONE 2

ZONE 3

ZONE 4

ZONE 5

BUS

D2D1

PGM

BUS

2 6

D1D2

+ -

124

RELE

DECODER 2 HILOS

(4 salidas)

REF. 10 0

Monodecoder Decoder 2H

S-S-S-S-

D1D2

BUS

DECODER Nº

DECODER Nº:

REF. 10 1

FERMAX

DECODER 2 HILOS/8 LINEAS

2 WIRES DECODER/8 LINES

MADE IN SPAIN

SWITCH

PGM

• Alimentación:

Audio: 12 Vdc

Video: 18 Vdc

Características Técnicas

• Consumo:

Audio:

en reposo: 15 mA.

audio activo: 35 mA.

llamada: 120 mA.

Video:

en reposo: 15 mA.

video activo: 430 mA.

• Temperatura de funcionamiento: 0 ÷60 ºC

• Sistema protegido contra cortocircuitos me-

diante fusible SMD de 500 mA.

Terminales SECUNDARIOS Online/Detecta4

Pag 10

Esquema de instalación terminales secundarios en vivienda ONLINE

NOTAS:

9El número máximo de terminales secundarios (teléfonos o monitores) por vivienda es de 3 (1 master + 3 Monitores/

Teléfonos secundarios). La alimentación necesaria dependerá de la cantidad y el tipo de terminales instalados.

SS-

COAX

Dupline

Master Module

20-30 V ---

G 3496 0005 00

-A +B COM

OUT

D+

SEC. 18VDC

PRIM 220VAC

ALIMENTADOR KIT VIDEO

KIT VIDEO POWER SUPPLY

+-+ -

220 - 240 Vac

22 23 24 25 26 2 28

1 23456 8

D-

S-

PANIC

18V

S+

+5V

S-

HIGH RESOLUTION

FLAT MONITOR

SW3

SW4

SW5

DL1

DL3

DL2

CN1

Teléfono Secundario

(CON/SIN teclado)

Monitor Secundario

(CON/SIN teclado)

SENSORES

Monitor ONLINE

(MASTER)

Módulo

Dupline

RELE

Cortar

resistencia

18 Vdc

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Fermax Système d'interphone

Fermax

Fermax CITYLINE PLATINE VDS Guide de l'utilisateur

Fermax

Fermax DUOX PLUS MARINE ST1 CP201 Manuel du propriétaire

Fermax

Fermax 970077b Manuel utilisateur

Fermax

Fermax evolution avisa Guide de l'utilisateur

Fermax

Fermax COLOUR VDS LOFT MEMORY MONITOR Manuel utilisateur

Fermax

Fermax KIN PANEL Guide de l'utilisateur

Fermax

Fermax LOFT Extra DUOX Manuel utilisateur

Fermax

Fermax VIDEO CONTROL KIT Manuel utilisateur

Fermax

Fermax 2235 Manuel utilisateur

Fermax

Fermax DUOX PLUS DIRECT CITY Manuel du propriétaire

Fermax

Fermax 3389 Manuel utilisateur

Fermax

Fermax MARINE 1 L Guide de l'utilisateur

Fermax

Fermax iLOFT VDS Basic Manuel utilisateur

Fermax

Fermax House Keeper Manuel utilisateur

Fermax

Fermax MEMOPHONE 100C Manuel utilisateur

Fermax

Fermax CITYMAX BASIC DUOX Manuel utilisateur

Fermax

Fermax MDS Digital Guard Unit Manuel utilisateur

Fermax

Fermax iLOFT VDS Extra Manuel utilisateur

Fermax

Fermax DUOX BASIC LOFT TELEPHONE Manuel utilisateur

Fermax

Fermax LOFT BUS2 Guide de l'utilisateur

Fermax

Fermax VEO DUOX Manuel utilisateur

Fermax

Fermax VDS VIDEO CITYLINE iLOFT KIT Mode d’emploi

Fermax

Fermax LOFT 4+N Manuel utilisateur

Fermax

Fermax Skyline DUOX PLUS 3L Mode d’emploi

Manuels Système d'interphone populaires d'autres marques

Bticino

Bticino LINEA 3000 Manuel utilisateur

MSI

MSI MSI-140 Manuel utilisateur

golmar

golmar Stadio Plus Manuel utilisateur

CyberData

CyberData 011211 series Manuel

Vidos

Vidos duo M1021 Manuel utilisateur

Vimar

Vimar ELVOX 7539/E Manuel utilisateur

SSS Siedle

SSS Siedle BTSV 850-03 Manuel utilisateur

Dahua

Dahua VTO Series Manuel utilisateur

Elvox

Elvox 5651 Manuel utilisateur

Videx

Videx VIDEOKIT Series Manuel utilisateur

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuel utilisateur

Viking

Viking E-35-EWP Manuel utilisateur

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuel utilisateur

SSS Siedle

SSS Siedle BFCV 850 Series Manuel utilisateur

GRD

GRD MAX V2 Manuel utilisateur

Alecto

Alecto ADI-250 Manuel utilisateur

Aiphone

Aiphone IE-8MD Manuel utilisateur

Perel

Perel EDB4 Manuel utilisateur
