MARINE PANEL
ru. tu.
GUÍA INICIO RÁPIDA
QUICK START GUIDE
GUIDE DE MISE EN MARCHE RAPIDE
SCHNELLSTARTANLEITUNG
КРАТКОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
2GUIA RAP INST PLACA MARINE
GUIA RÁPIDA: INSTALACIÓN PLACA MARINE

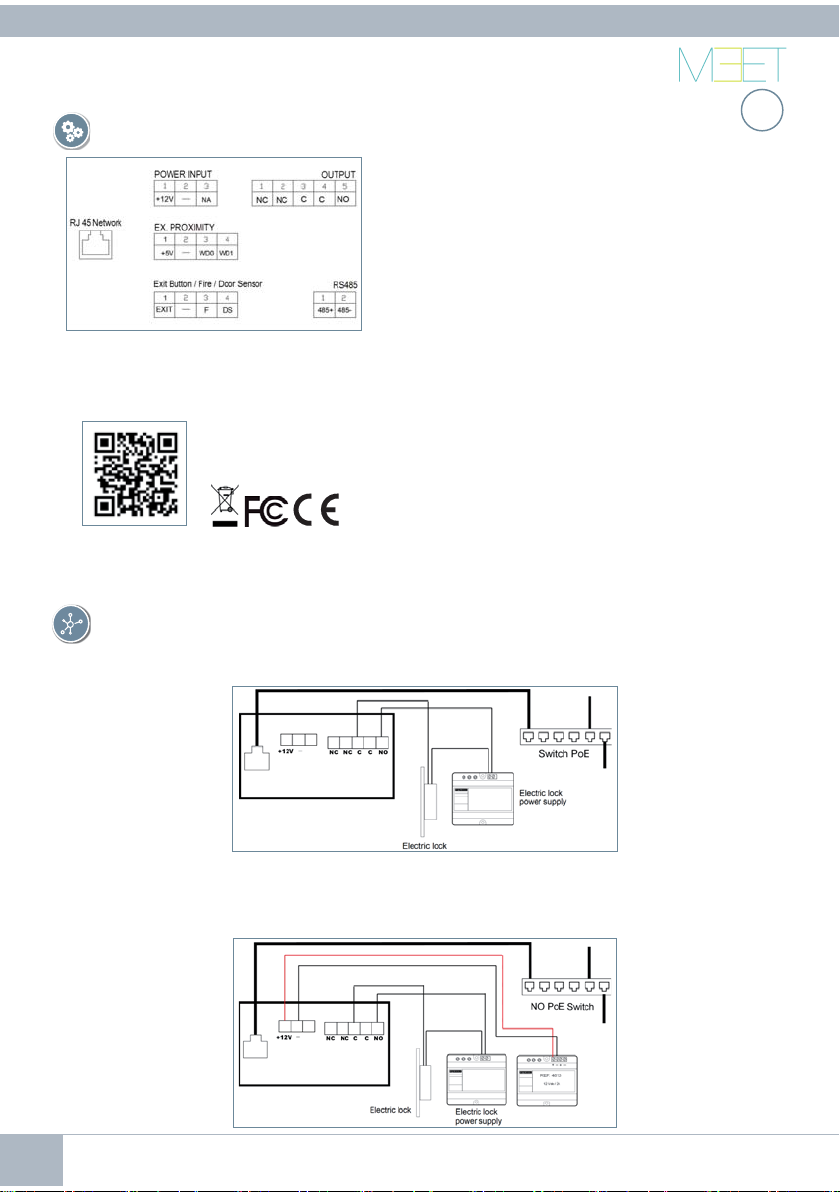

BORNES DE CONEXIÓN
Más información en meet.fermax.com
Cod. 970189c V09_21
POWER INPUT: Alimentación de 12 Vcc para los
casos en que no se disponga de LAN PoE.
OUTPUT: Salida de relé para control del abrepuertas.
• NC. Contacto normalmente cerrado.
• NO: Contacto normalmente abierto.
• C: Común.
NOTA: Los contactos NC y C están duplicados y unidos
internamente.
EX PROXIMITY:
• (WD0-WD1) Entrada/salida Wiegand.
• (+5V, -) Salida auxiliar de 5 Vcc.
EXIT BUTTON /FIRE / DOOR SENSOR:
• (EXIT, -) Conexión para botón de apertura
desde el interior.
• (FIRE, -) Entrada de contacto seco para el
disparo de la alarma de fuego y desbloqueo de
puertas del bloque.
• (DS, -) Conexión para el sensor de puerta abierta.
RS485: Salida R485 para el módulo Ref.1491 /
Ref.1490 / Ref.1494 / Ref.9545.
RJ 45 NETWORK: Conector RJ 45 para LAN.
ESQUEMAS BÁSICOS
Esquema básico utilizando Switch PoE.
Utilizar únicamente un alimentador con un voltaje y amperaje apropiado para el abrepuertas a
utilizar.
Esquema básico utilizando Switch no PoE
Alimentar la placa mediante una fuente FERMAX Ref. 4813 (12 Vcc 2A).
Utilizar un alimentador con un voltaje y amperaje apropiado para el abrepuertas a utilizar.
No alimentar la placa y el abrepuertas con una misma fuente.
3
GUIA RAP INST PLACA MARINE
PROGRAMACIÓN BÁSICA DESDE PC
• La programación de la placa se realiza exclusivamente a través
de un PC conectado a la misma LAN, mediante un navegador
web (Chrome preferiblemente), accediendo a la IP de la placa.
• La IP por defecto es: 10.1.0.1
• El PC deberá tener una IP del mismo rango que la IP de la placa.
Ejemplo: Para el caso en que la IP de la placa sea 10.1.0.1, la
IP del PC tendrá que ser del tipo 10.X.X.X con una máscara
de subred 255.0.0.0.
Para iniciar sesión, identifi carse
con el nombre de usuario y
contraseña.
Valores por defecto:
• Usuario: admin
• Contraseña: 123456
• Asignar, como mínimo, los parámetros indicados en la siguiente tabla.
• Es necesario realizar una planifi cación previa de la instalación, para defi nir los parámetros
a asignar a cada dispositivo.
2. La pantalla mostrará información acerca de su confi -
guración:
• Versión de Firmware
• Confi guración GENERAL
• Número de serie
• MAC
• Dirección IP
1. Marcar 9999, segui-
do de la tecla “B”.
GENERAL
1. LANGUAGE (Idioma): Seleccionar ESPAÑOL
(por defecto viene en INGLÉS).
2. TIPO: Escoger PLACA DE BLOQUE o ENTRADA
GRAL. Dependiendo de la opción escogida, los
campos de abajo serán diferentes
• Si PLACA DE BLOQUE
• BLOQUE: Número de bloque
• Nº DE EQUIPO: Número de placa dentro del
bloque. Si solo hay una 1 dejar en 1.
• Si ENTRADA GRAL
• Nº DE EQUIPO: Número de entrada general.
Si solo hay 1 dejar en 1.
3. Modo desvío SIP: PARALELO
Confi rmar con GUARDAR
RED
Indicar los parámetros de red asignados a esta placa:
• IP: Dirección IP de la placa
• MÁSCARA: Máscara de Subred
• GATEWAY: Puerta de enlace
• DNS: Dirección servidor DNS
Confi rmar con GUARDAR
Es posible obtener información básica de la confi guración del equipo a través de la propia pantalla.
INFORMACIÓN EN PANTALLA
4GUIA RAP INST PLACA MARINE Cod. 970189c V09_21
BASIC DIAGRAMS
MARINE PANEL INSTALLATION QUICK GUIDE
CONNECTIONS
Further information at meet.fermax.com
POWER INPUT: 12 Vdc power supply for the
cases where no LAN PoE is available.
OUTPUT: Electric lock control relay output.
• NC: Normally closed contact.
• NO: Normally opened contact.
• C: Common.
NOTE: NC & C contacts are internally duplicated.
EX PROXIMITY:
• (WD0-WD1) Wiegand input/output.
• (+5V, -) 5 Vdc auxiliar output.
EXIT BUTTON /FIRE / DOOR SENSOR:
• (EXIT, -) Connections for indoor button.
• (FIRE, -) Input for fi re alarm & block doors
unlock contacts.
• (DS, -) Connection for door opened sensor.
RS485: Output for Ref.1491 / Ref.1490 / Ref.1494 /
Ref.9545 module.
RJ 45 NETWORK: RJ 45 LAN connection.
Basic diagram using Switch PoE.
Use a power supply adapted to the electric lock voltage & current.
Basic diagram using no PoE switch
Supply the panel by means of a FERMAX Ref. 4813 (12 Vdc 2A) power supply.
Use a power supply adapted to the electric lock voltage & current.
Do not power the panel and the electric lock from the same power supply.
5
GUIA RAP INST PLACA MARINE
BASIC PROGRAMMING FROM A PC
• Panel programming is done exclusively by means of a
PC connected to the same LAN, through of a web browser
(Chrome preferably), accessing the IP of the panel.
• Default IP is: 10.1.0.1.
• The PC must have an IP of the same range as the IP of the
panel.
Example: In the case that the IP of the panel is 10.1.0.1, the IP of
the PC have to be of type 10.X.X.X with a subnet mask 255.0.0.0
To login, identify yourself with
the username and password.
Default value:
• Username: admin
• Password: 123456
• Assign, as a minimum, the parameters indicated in the following table.
• It is necessary to carry out a previous planning of the installation, to defi ne the parameters
to assign to each device.
2. The screen will display information about panel
settins:
• Firmware version
• GENERAL settings
• Serial number
• IP address
• MAC
1. Dial 9999, followed
by the key “B”.
It is possible to get basic information on the equipment confi guration through the screen.
ON-SCREEN INFORMATION
GENERAL
1.LANGUAGE: Select the desired language (default
ENGLISH).
2.TYPE: Choose BLOCK PANEL or G.E. PANEL.
Depending on the selection the fi elds below will be
diff erent
• If BLOCK PANEL
• BLOCK: Block number
• DEVICE NO: Device number in the block. If
there is only one leave it in 1.
• If G.E. PANEL
• DEVICE NO: Entrance number in the installation.
If there is only one, leave it in 1.
3. SIP DIVERT MODE: PARALLEL CALL
Confi rm with SAVE
NETWORK
Indicate the network parameters assigned to this panel:
• IP: Panel IP address
• MASK: Subnet mask
• GATEWAY: IP of gateway
• DNS: Valid DNS IP
Confi rm with SAVE
6GUIA RAP INST PLACA MARINE Code 970189c V09_21
GUIDE RAPIDE : INSTALLATION DE LA PLATINE MARINE
BORNIERS DE CONNEXION
Plus d’informations sur meet.fermax.com
POWER INPUT : Alimentation 12 Vdc pour les cas
où le LAN PoE n’est pas disponible.
OUTPUT : Sortie relais pour le contrôle de la gâche.
• NC : contact normalement fermé.
• NO : contact normalement ouvert.
• C : commun.
REMARQUE : Les contacts NC et C sont dupliqués et liés
en interne.
EX PROXIMITY :
• (WD0-WD1) entrée/sortie Wiegand.
• (+5 V, -) sortie auxiliaire 5 VCC.
EXIT BUTTON /FIRE / DOOR SENSOR :
• (EXIT, -) connexion pour la touche d’ouverture
depuis l’intérieur.
• (FIRE, -) entrée à contact sec pour le
déclenchement de l’alarme d’incendie et le
déverrouillage de la porte du bâtiment.
• (DS, -) connexion pour le capteur de porte ouverte.
RS485 : Sortie R485 pour module Réf.1491 / Réf.1490
/ Réf.1494 / Réf.9545.
RJ 45 NETWORK : Connecteur RJ 45 pour LAN.
SCHÉMAS DE BASE
Schéma de base utilisant un Switch PoE.
N’utilisez qu’une alimentation électrique dont la tension et l’ampérage sont adaptés à la
gâche utilisée.
Schéma de base utilisant un Switch non-PoE
Alimentez la platine avec une alimentation FERMAX Réf. 4813 (12 Vdc 2A).
Utilisez une alimentation électrique dont la tension et l’ampérage sont adaptés à la gâche utilisée.
Ne pas utiliser la même source d’alimentation pour alimenter la platine et la gâche.
7
GUIA RAP INST PLACA MARINE
PROGRAMMATION DE BASE DEPUIS UN PC
• La programmation de la platine ne peut se faire qu’à travers un PC
connecté au même réseau local, au moyen d’un navigateur Web
(Chrome de préférence), en accédant à l’IP de la platine.
• L’IP par défaut est : 10.1.0.1
• L’IP du PC doit se trouver dans la même plage que l’IP de la platine.
Exemple : Dans le cas où l’IP de la carte serait 10.1.0.1, l’IP du
PC devra être de type 10.X.X.X avec un masque de sous-réseau
255.0.0.0.
Pour vous connecter, identifi ez-
vous avec votre nom d’utilisateur
et votre mot de passe.
Valeurs par défaut :
Utilisateur : admin
• Mot de passe : 123456
• Attribuer, au minimum, les paramètres indiqués dans le tableau suivant.
• Il est nécessaire de planifi er l’installation à l’avance, pour défi nir les paramètres à attribuer
à chaque dispositif.
2. L’écran affi che les informations de confi guration
suivantes :
• Version du fi rmware
• Confi guration GÉNÉRALE
• Numéro de série
• MAC
• Adresse IP
1. Composez le 9999 et
appuyez sur la touche « B ».
GÉNÉRAL
1. LANGUAGE (langue) : Sélectionnez FRANÇAIS
(la langue par défaut est l’ANGLAIS).
2. TYPE : Choisissez PLATINE DE BÂTIMENT ou
ENTRÉE GÉNÉRALE. En fonction de l’option choisie,
les champs ci-dessous seront diff érents
• Si PLATINE DE BÂTIMENT
• BÂTIMENT : Numéro du bâtiment
• Nº D’ÉQUIPEMENT : Nombre de platines à
l’intérieur du bâtiment. S’il n’y en a qu’une, laissez 1.
• Si ENTRÉE GÉNÉRALE
• Nº D’ÉQUIPEMENT : Nombre d’entrées générales.
S’il n’y en a qu’une, laissez 1.
3. Mode de transfert SIP : PARALLÈLE
Confi rmer avec ENREGISTRER
RÉSEAU
Indiquer les paramètres réseau attribués à cette platine :
• IP : Adresse IP de la platine
• MASQUE : Masque de sous-réseau
• GATEWAY : Passerelle
• DNS : Adresse du serveur DNS
Confi rmer avec ENREGISTRER
Il est possible d’affi cher à l’écran les informations concernant la confi guration de l’équipement.
INFORMATIONS À L’ÉCRAN
8GUIA RAP INST PLACA MARINE Code 970189c V09_21
KURZANLEITUNG: EINBAU DER MARINE-TÜRSTATION
ANSCHLUSSKLEMMEN
Weitere Informationen unter meet.fermax.com
EINGANGSLEISTUNG: Stromversorgung von 12
Vcc für die Fälle, in denen kein PoE-LAN verfügbar ist.
AUSGANG: Relaisausgang zur Steuerung des
Türöff ners.
• NC: Kontakt üblicherweise geschlossen.
• NO Kontakt üblicherweise off en.
• C Gemeinsam.
HINWEIS: Die NC- und C-Kontakte sind doppelt und
intern verbunden.
EX PROXIMITY:
• (WD0-WD1) Wiegand-Eingang/-Ausgang.
•(+5V,-) Hilfsausgang 5 Vdc.
AUSGANGSTASTE / FEUER / TÜRSENSOR:
• (EXIT, -) Anschluss für inneren Türöff ner.
• (FIRE, -) Potenzialfreier Kontakt für
Feueralarmauslösung und Block-Türentriegelung.
• (DS, -) Anschluss für den Türöff nungssensor.
RS485: Ausgang R485 für das Modul Ref.1491 /
Ref.1490 / Ref.1494 / Ref.9545.
RJ 45 NETZWERK: RJ 45-Anschluss für LAN.
GRUNDLEGENDE SCHALTPLÄNE
Grundlegender Schaltplan mit PoE-Switch.
Verwenden Sie nur eine Stromversorgung, deren Spannung und Stromstärke für den zu verwendenden
Türöff ner geeignet ist.
Grundlegender Schaltplan mit einem Switch ohne PoE
Die Türstation über ein FERMAX-Netzteil Ref. 4813 (12 Vcc 2 A) versorgen.
Verwenden Sie nur eine Stromversorgung, deren Spannung und Stromstärke für den zu verwendenden
Türöff ner geeignet ist.
Versorgen Sie die Türstation und den Türöffner nicht von derselben Quelle.
9
GUIA RAP INST PLACA MARINE
GRUNDPROGRAMMIERUNG VOM PC AUS
• Die Programmierung des Panels erfolgt ausschließlich über einen
PC, der mit demselben LAN verbunden ist, mit einem Webbrowser
(vorzugsweise Chrome), der auf die IP des Panels zugreift.
• Standard-IP: 10.1.0.1
• Der PC muss eine IP haben, die im gleichen Bereich liegt wie die IP
des Panels.
Beispiel: Falls die IP des Panels 10.1.0.1 ist, muss die IP des PCs vom
Typ 10.X.X.X mit einer Subnetzmaske 255.0.0.0 sein.
Um sich anzumelden,
identifi zieren Sie sich mit Ihrem
Benutzernamen und Passwort.
Standardwerte:
• Benutzer: admin
• Passwort: 123456
• Weisen Sie mindestens die in der folgenden Tabelle aufgeführten Parameter zu.
• Es ist notwendig, die Installation im Voraus zu planen, um die Parameter zu defi nieren, die
jedem Gerät zugewiesen werden.
2. Auf dem Bildschirm werden Informationen zu Ihren
Einstellungen angezeigt:
• Firmware-Version
• ALLGEMEINE Einstellungen
• Seriennummer
• MAC:
• IP-Adresse
1. Wählen Sie 9999, gefolgt
von der „B“-Taste.
ALLGEMEIN
1. LANGUAGE (Sprache): Wählen Sie DEUTSCH (die
Standardeinstellung ist ENGLISCH).
2. TYP: Wählen Sie BLOCK-TÜRSTATION oder
HAUPTEINGANG Je nach gewählter Option sind die
folgenden Felder unterschiedlich
• Bei BLOCK-TÜRSTATION
• BLOCK: Blocknummer
• GERÄTENR. Nr. der Türstation innerhalb des
Blocks. Wenn es nur 1 gibt, lassen Sie auf 1.
• Bei HAUPTEINGANG
• GERÄTENR. Nummer des Haupteingangs. Wenn
es nur 1 gibt, lassen Sie auf 1.
3. • SIP-Weiterleitungsmodus: PARALLEL
Bestätigen Sie mit SPEICHERN
NETZWERK
Geben Sie die Netzwerkparameter an, die diesem Panel
zugewiesen sind:
• IP: • IP-Adresse des Panels
• MASKE: Subnetzmaske
• GATEWAY: Gateway
• DNS: DNS-Server-Adresse
Bestätigen Sie mit SPEICHERN
Es ist möglich, grundlegende Konfi gurationsinformationen des Geräts über den Bildschirm selbst zu erhalten.
INFORMATION AUF DEM BILDSCHIRM
10 GUIA RAP INST PLACA MARINE
ru.
Арт. 970189c V09_21
КРАТКОЕ РУКОВОДСТВО: УСТАНОВКА ПАНЕЛИ MARINE
СОЕДИНИТЕЛЬНЫЕ КЛЕММЫ
Дополнительная информация на meet.
fermax.com
ВХОД ПИТАНИЯ: Источник питания 12 В пост. тока
для случаев, когда локальная сеть PoE недоступна.
ВЫХОД: Релейный выход для управления замком.
• НЗ. Нормально закрытый контакт.
• НО: Нормально открытый контакт.
• О: Обычный.
ПРИМЕЧАНИЕ: НЗ иО-контакты дублируются и
связаны между собой изнутри.
EX БЛИЗОСТИ:
• (WD0-WD1) Ввод/вывод Wiegand.
• (+5 В,-) Дополнительный выход 5 В пост. тока.
КНОПКА ВЫХОДА / ПОЖАРНЫЙ / ДАТЧИК
ДВЕРИ:
• (EXIT, -) Подключение кнопки открытия изнутри.
• (FIRE, -) Вход сухого контакта для
срабатывания пожарной сигнализации и
блокировки дверей блока.
• (DS, -) Подключение датчика открытия двери.
RS485: Выход R485 для модуля Арт.1491 /
Арт.1490 / Арт. 1494 / Арт. 9545.
СЕТЬ RJ 45: Разъем RJ 45 для локальной сети.
ОСНОВНЫЕ СХЕМЫ
Основная схема сиспользованием PoE-переключателя.
Используйте только источник питания с напряжением и током, соответствующими используемому замку.
Базовая схема сиспользованием переключателя без PoE
Питание панели осуществляется от блока питания FERMAX арт. 4813 (12 В пост. тока 2 А).
Используйте источник питания с напряжением и током, соответствующими используемому замку.
Не подавайте питание на панель изамок из одного итого же источника.
Table des matières
Langues :
Autres manuels Fermax Système d'interphone
Fermax
Fermax DUOX Guide de l'utilisateur
Fermax
Fermax City Max ADS Manuel utilisateur
Fermax
Fermax PBX EXP Manuel
Fermax
Fermax LOFT 4+N Manuel utilisateur
Fermax
Fermax CITY 5190 Manuel utilisateur
Fermax
Fermax iLoft City Manuel utilisateur
Fermax
Fermax SMILE 3.5" Monitor Manuel utilisateur
Fermax
Fermax CITYMAX BASIC 4+N Manuel utilisateur
Fermax
Fermax SKYLINE Series Guide de l'utilisateur
Fermax
Fermax Kit Audio MINI 4+N Manuel utilisateur
Fermax
Fermax FVI-7008 KIT Manuel utilisateur
Fermax
Fermax LOFT Extra DUOX Manuel utilisateur
Fermax
Fermax MARINE DDA 1-LINE ENTRYPHONE KIT Manuel utilisateur
Fermax
Fermax MEET GUARD UNIT Guide de l'utilisateur
Fermax
Fermax 1-2L Bus2 Audio Kit Mode d’emploi
Fermax
Fermax 1-2L VDS KIT VIDEO OUTDOOR PANEL Manuel utilisateur
Fermax
Fermax CityMax Series Manuel utilisateur
Fermax
Fermax 1151 Manuel utilisateur
Fermax
Fermax MDS Digital Guard Unit Manuel utilisateur
Fermax
Fermax CITYCOM III CENTRAL GUARD UNIT Manuel utilisateur
