EIBENSTOCK EHR 15.1 SB Manuel utilisateur

Originalbetriebsanleitung........................2 - 8

Original Instructions…….........................9 - 15

Notice originale.....................................16 - 22

Istruzioni originali..................................23 - 29

Oorspronkelijke gebruiksaanwijzing….30 - 36

Original brugsanvisning………………..37 - 43

EHR 15.1 SB

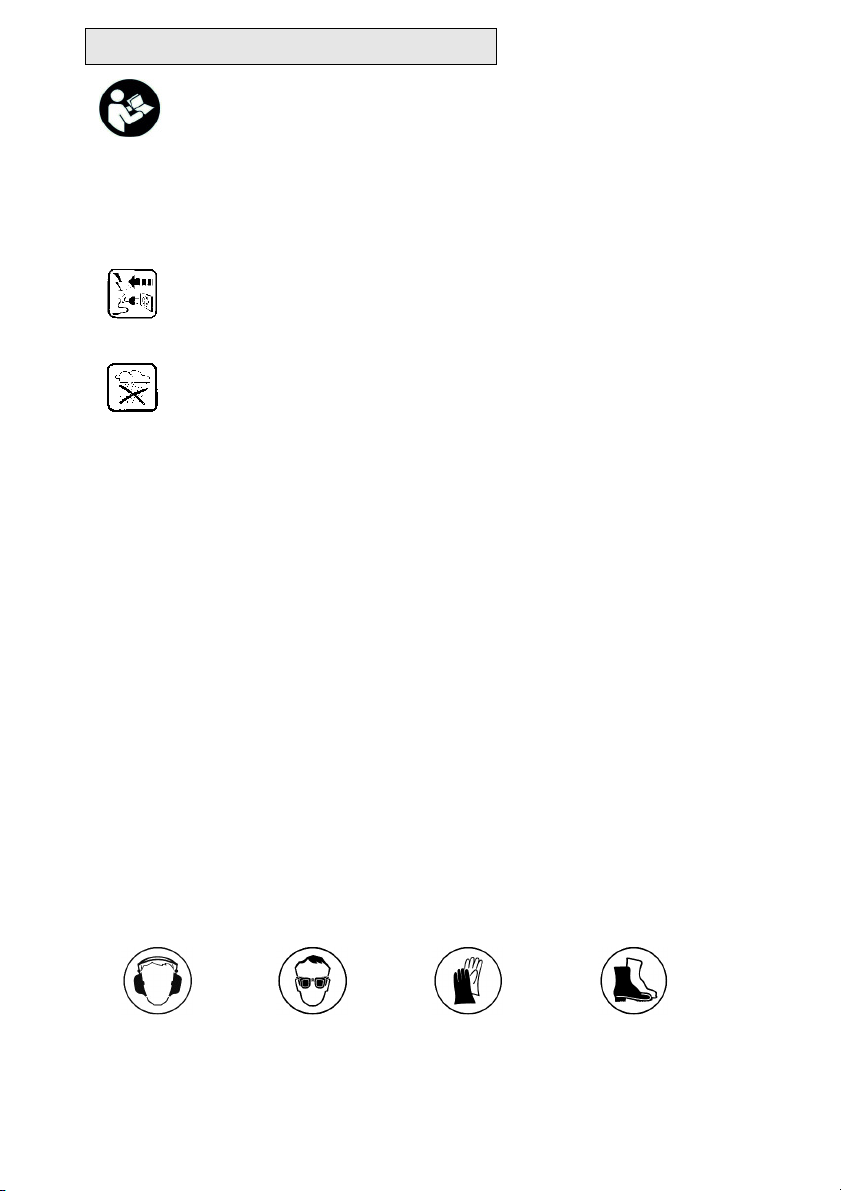

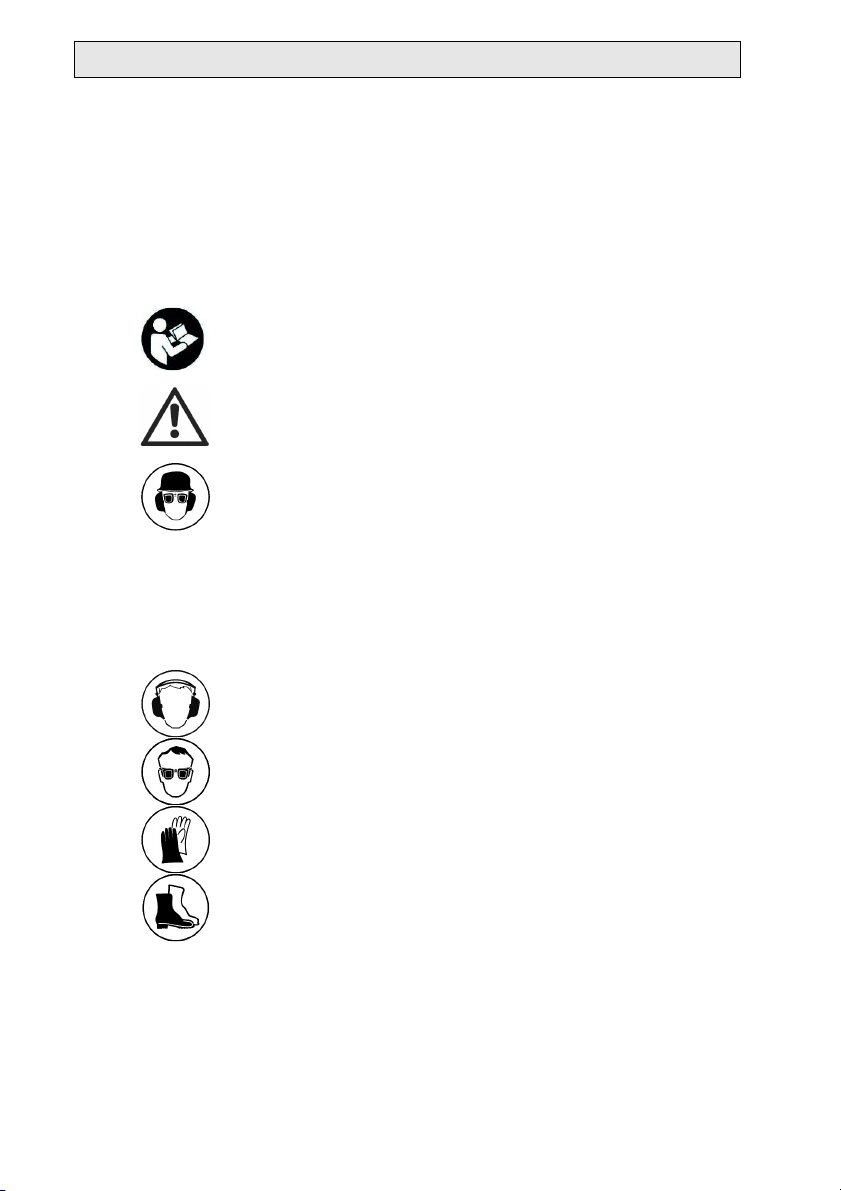

Wichtige Hinweise

Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der

Maschine dargestellt:

Vor Inbetriebnahme der Maschine

Bedienungsanleitung lesen

Arbeiten Sie k

onzentriert und lassen Sie Sorgfalt

walten.

Halten Sie Ihren Arbeitsplatz sauber und

vermeiden Sie Gefahrensituationen.

Vorkehrungen zum Schutz des Bedieners

treffen.

Beim Arbeiten sollten Sie Schutzbrille, Gehörschutz, Schutzhandschuhe

und feste Arbeitskleidung tragen!

Gehörschutz tragen

Schutzbrille tragen

Schutzhandschuhe tragen

Schutzschuhe benutzen

DEUTSCH

Technische Daten

Rührgerät EHR 15.1 SB

Nennspannung:

230 V ~

Leistungsaufnahme:

1050 W

Nennstrom:

4,6 A

Frequenz:

50 / 60 Hz

Leerlaufdrehzahl:

800 min

-1

Nenndrehzahl:

0 - 450 min

-1

Maximaler Rührkorbdurchmesser:

120 mm

Werkzeugaufnahme:

M 14

Schutzklasse:

Schutzgrad:

IP 20

Gewicht:

ca. 3,1 kg

Bestellnummer:

07760000

Funkentstörung nach: EN 55014 und EN 61000

lieferbares Sonderzubehör:

Artikel

Bestell Nr.

Rondenrührer RG 120

31124

000

Wendelrührer WG 120

31224

000

Scheibenrührer SG120

31524

000

Mörtelrührer MG 120

31324

000

... mit M 14 Gewindeanschluß

Lieferumfang

Rüh

rgerät mit Rührquirl und Bedienungsanleitung im Setkarton.

Bestimmungsgemäßer Gebrauch

Das Rührgerät dient zum Anrühren und Durchmischen von Farben, Leim,

Fliesenkleber u.a. bis zu einer Menge von ca. 40 kg. Der Durchmesser der

benutzten Rührquirle sollte dabei 120 mm nicht überschreiten.

Sicherheitshinweise

Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn

Sie die Bedienungsanleitung und die Sicherheitshinweise

vollständig lesen und die darin enthaltenen Anweisungen

strikt befolgen. Zusätzlich müssen die allgemeinen

Sicherheitshinweise im beigelegten Heft befolgt werden.

Lassen Sie sich vor dem ersten Gebrauch praktisch

einweisen. Bewahren Sie alle Sicherheitshinweise und

Anweisungen für die Zukunft auf.

Wird bei der Arbeit die Anschlussleitung beschädigt oder

durchtrennt, diese nicht berühren, sondern sofort den

Netzstecker ziehen. Gerät niemals mit beschädigter

Anschlussleitung betreiben.

Das Gerät darf nicht feucht sein und nicht in feuchter

Umgebung betrieben werden.

Arbeiten Sie nicht in der Nähe von explosiven Stoffen (Benzin,

Verdünnung).

Verwenden Sie das Gerat nicht zum Rühren von Nahrungsmitteln.

Manipulationen am Gerät sind nicht erlaubt.

Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie

Schäden nur von einem Fachmann beseitigen. Stecker nur bei

ausgeschalteter Maschine in die Steckdose stecken.

Betreiben Sie das Gerät im Freien nur über einen Fehlerstrom-

Schutzschalter mit max. 30 mA.

Lassen Sie das Rührgerät nur unter Aufsicht arbeiten.

Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter

ausgeschaltet ist, wenn das Rührgerät unbeaufsichtigt bleibt, z.B. bei

Auf- und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw. bei

der Montage eines Zubehörteiles.

Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund stehen

bleibt. Sie vermeiden damit das plötzliche Anlaufen im unbeaufsichtigten

Zustand.

Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist,

bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.

Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung

durch den Fachmann unterzogen werden.

Nicht in rotierende Teile fassen.

Personen unter 16 Jahren dürfen das Gerät nicht benutzen.

Tragen Sie beim Arbeiten mit dieser Maschine einen Gehörschutz,

eine Schutzbrille, Schutzhandschuhe und Schutzschuhe.

Während des Betriebes Gerät immer mit beiden Händen halten und

einen sicheren Stand einnehmen. Beachten Sie das

Reaktionsmoment der Maschine.

Weitere Sicherheitshinweise entnehmen sie bitte der Anlage!

Elektrischer Anschluss

Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung und -

frequenz mit den auf dem Typenschild angegebenen Daten.

Spannungsabweichungen von + 6 % und – 10 % sind zulässig.

Das Rührgerät ist in Schutzklasse II ausgeführt.

Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt. Ein

zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und zur

Überhitzung von Maschine und Kabel führen.

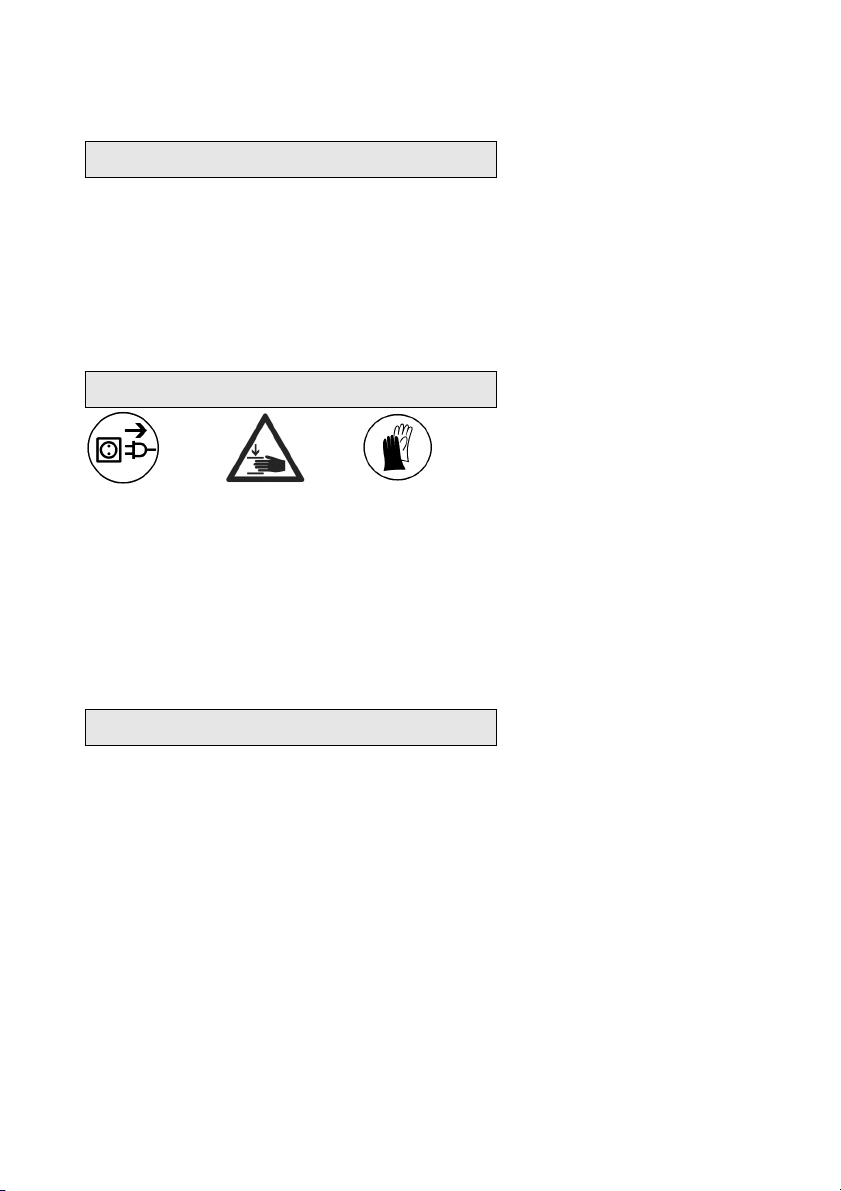

Werkzeugwechsel

Vorsicht!

Vor allen Arbeiten am Gerät unbedingt Netzstecker ziehen.

Sie können sich die Hände beim Einsetzen des Werkzeuges

einklemmen. Benutzen Sie für den Werkzeugwechsel deshalb immer

Arbeitsschutzhandschuhe.

Die Arbeitsspindel der Maschine besitzt ein M 14 – Innengewinde.

Halten Sie Gewinde und Stirnflächen sauber.

Verwenden Sie zum Lösen des Rührquirls und zum Gegenhalten an der

Arbeitsspindel einen Maulschlüssel SW 22.

Geräteschutz

Falsche Handhabung kann zu Schäden am Gerät führen.

Deswegen die nachfolgenden Hinweise stets beachten:

Benutzen Sie nur die vom Hersteller empfohlenen Rührquirle (Durchmesser

max. 120 mm) mit M 14 – Gewinde.

Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.

Nur Original EIBENSTOCK- Zubehör verwenden.

Ein- / Ausschalten

Momentschaltung

Einschalten: Ein-Aus-Schalter drücken.

Ausschalten: Ein-Aus-Schalter loslassen.

Dauerschaltung

Einschalten: Ein-Aus-Schalter drücken und in gedrücktem Zustand mit

Feststellknopf arretieren.

Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen.

Achtung!

Bei jedem maschinell bedingten Stillstand oder einer

Stromunterbrechung ist der Feststeller sofort durch Drücken

des Ein-Aus-Schalters zu lösen, um ein unbeabsichtigtes

Wiederanlaufen der Maschine zu verhindern

(Verletzungsgefahr).

Das Rührgerät ist mit einem Elektronikschalter ausgerüstet.

Je nach Tastendruck kann damit die Drehzahl reguliert werden.

Die Benutzung empfiehlt sich nur zum An- und Auslauf der Maschine zur

Vermeidung von herumspritzendem Material. Ein Dauerbetrieb mit

verminderter Drehzahl führt zur Überlastung, da dem Motor dann weniger

Kühlluft zur Verfügung steht und dieser dadurch deutlich schneller überhitzt.

Pflege und Wartung

Vor Beginn der Wartungs- oder Reparaturarbeiten

unbedingt Netzstecker ziehen!

Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und

Erfahrung geeignetem Personal durchgeführt werden.

Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen.

Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und

Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:

Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber

zu halten.

Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in

das Innere des Elektrowerkzeuges gelangen.

Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine

autorisierte Werkstatt ausführen zu lassen.

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres

Produkts sowie zu Ersatzteilen.

Das EIBENSTOCK-Anwendungsberatungs-Team hilft Ihnen gerne bei

Fragen zu unseren Produkten und deren Zubehör.

Umweltschutz

Rohstoffrückgewinnung statt Müllentsorgung

Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen

Verpackung ausgeliefert werden.

Verpackung sowie Gerät und Zubehör sind aus recycelfähigen Materialien

hergestellt und entsprechend zu entsorgen.

Die Kunststoffteile des Gerätes sind gekennzeichnet. Dadurch wird eine

umweltgerechte, sortenreine Entsorgung über die angebotenen

Sammeleinrichtungen ermöglicht.

Nur

für EU

Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro-

und Elektronik- Altgeräte und Umsetzung in nationales

Recht müssen verbrauchte Elektrowerkzeuge getrennt

gesammelt und einer umweltgerechten Wiederverwertung

zugeführt werden.

Geräusch / Vibration

Das Geräusch dieses Elektrowerkzeuges wird nach DIN 45 635, Teil 21,

gemessen.

Der Geräuschpegel am Arbeitsplatz kann 85 dB (A) überschreiten; in diesem

Fall sind Schallschutzmaßnahmen für den Bediener erforderlich.

Gehörschutz tragen!

Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s².

Messwerte ermittelt entsprechend EN 60 745.

Schwingungsemissionswert a

1,6 m/s

Unsicherheit K 0,1 m/s

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen

Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug

für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder

ungenügender Wartung eingesetzt wird, kann der Schwingungspegel

abweichen. Dies kann die Schwingungsbelastung über den gesamten

Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die

Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar

läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die

Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich

reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor

der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von

Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände,

Organisation der Arbeitsabläufe.

Gewährleistung

Entsprechend unserer allgemeinen Lieferbedingungen gilt im

Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für

Sachmängel von 12 Monaten. (Nachweis durch Rechnung oder Lieferschein)

Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße

Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.

Schäden, die durch Material- oder Herstellfehler entstanden sind, werden

unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt.

Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt

an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“

beschriebene Produkt allen einschlägigen Bestimmungen der Richtlinien

2011/65/EU, 2014/30/EU, 2006/42/EG

einschließlich ihrer Änderungen entspricht und mit folgenden Normen

übereinstimmt: EN 60745‚ EN 50581.

Technische Unterlagen (2006/42/EG) bei:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D – 08309 Eibenstock

Lothar Lässig Frank Markert

General Manager Head of Engineering

28.05.2018

Änderungen vorbehalten.

ENGLISH

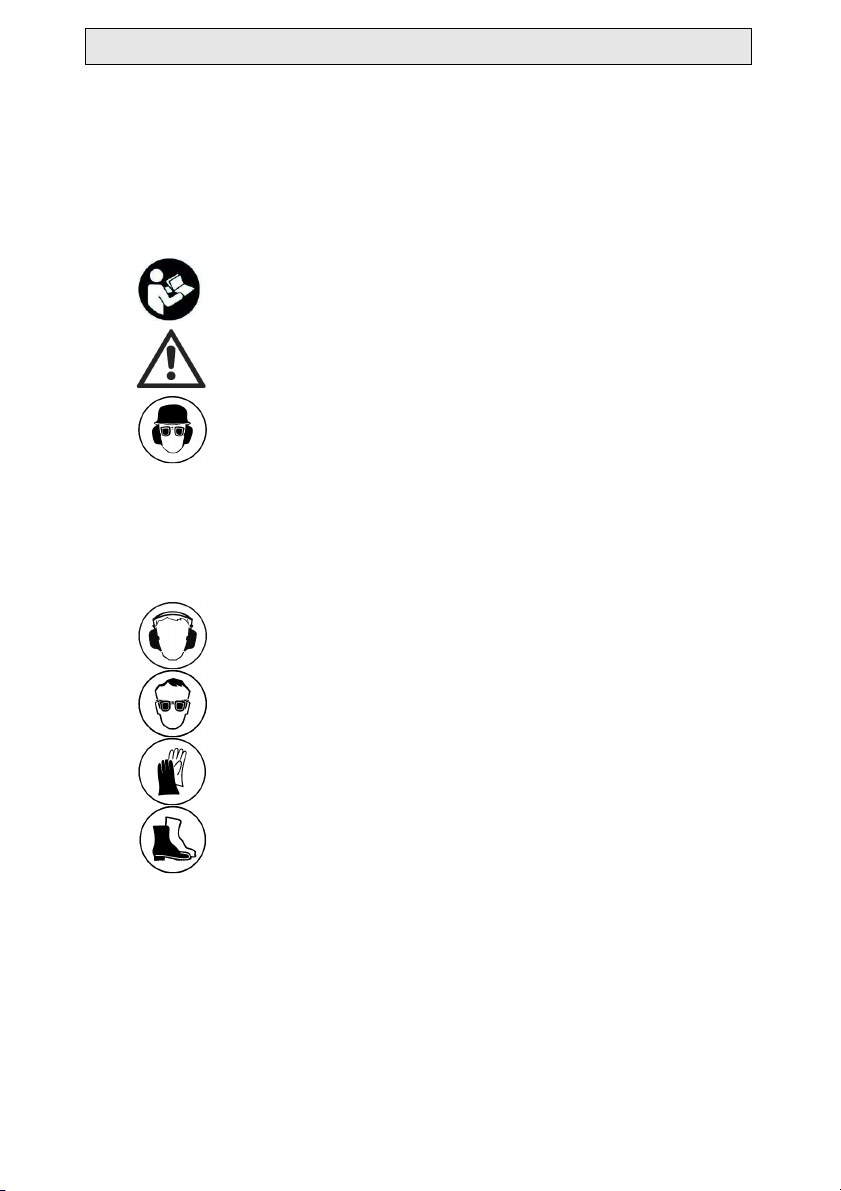

Important Instructions

Important instructions and warning notices are allegorated on the machine by

means of symbols:

Before you start working, read the

operating instructions of the machine.

Work concentrated and carefully. Keep

your work-place clean and avoid dangerous

situations.

In order to protect the user, take

precautions.

During work you should wear goggles, ear protectors, dust mask, protective

gloves and sturdy work clothes.

wear ear protectors

wear goggles

wear protective gloves

Wear protective boots

Table des matières

Langues :

Autres manuels EIBENSTOCK Percer

EIBENSTOCK

EIBENSTOCK EHB 16/2.4 S R/L Manuel utilisateur

EIBENSTOCK

EIBENSTOCK ETN 130/ 3 P Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EFB 152 PX Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EHD 1500 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EHD 2000 S Manuel utilisateur

EIBENSTOCK

EIBENSTOCK PLD 450.1 B Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EBM 250/ 2 RP Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EHR 23/2.5S Manuel utilisateur

EIBENSTOCK

EIBENSTOCK 0122H000 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK END 1550 P Manuel utilisateur

EIBENSTOCK

EIBENSTOCK BST 90 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EHB 32 / 2.2 R R/L Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EHD 1300 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK 18EHB 16/1.4 S R/L Manuel utilisateur

EIBENSTOCK

EIBENSTOCK BST 102/53 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK ESD 1801 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EHB 32/4.2 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK B 32 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK DB 200 GR Manuel utilisateur

EIBENSTOCK

EIBENSTOCK PLB 500 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EFB 68 Manuel utilisateur

EIBENSTOCK

EIBENSTOCK END 712 P Manuel utilisateur

EIBENSTOCK

EIBENSTOCK KBM 50P Manuel utilisateur

EIBENSTOCK

EIBENSTOCK EBM 250/2 RP Manuel utilisateur

Manuels Percer populaires d'autres marques

Makita

Makita BDF456 Manuel utilisateur

Black & Decker

Black & Decker LDX220 Manuel utilisateur

Hitachi

Hitachi DH 40MA Manuel utilisateur

Challenge

Challenge JO Manuel de référence technique

Makita

Makita LXFD01 Manuel utilisateur

Festool

Festool T18+3 Manuel utilisateur

Milwaukee

Milwaukee M12 FPDX-202X Manuel utilisateur

EINHELL

EINHELL TE-RH 32 E Manuel utilisateur

Makita

Makita DHP484 Manuel utilisateur

Makita

Makita FD05 Manuel utilisateur

Bosch

Bosch PSB 530 RA Manuel utilisateur

Maximum

Maximum 054-1359-4 Manuel utilisateur

Makita

Makita HP332D Manuel utilisateur

Raider

Raider RDP-HD31H Manuel utilisateur

Bort

Bort BPM-1400x2 Manuel utilisateur

Black & Decker

Black & Decker 7266 Manuel utilisateur

KENT USA

KENT USA TRD1230 Manuel utilisateur

Bosch

Bosch GSB 19-2 RE Manuel utilisateur
