Dual

1010

F

Bedienungsanleitung

Operating

Instructions

Notice

d’emploi

Instrucciones

de

manejo

HANNO

PINZKE

DIPLOM-INGENIEUR

HINDENBURGSTRASSE

111

41061

MÓNCHENGLADSACH.

TELEFON

(021

61)

18

17

30

O

Justierschraube

für

Auflagekraft

©

Tonarm

Ə

Tonarmlift

mit

zusätzlicher

Automatik

O

Justierschraube

für

Tonarm-Aufsetzpunkt

©

Tonarmverriegelung

O

Schiebetaste

zur

Einstellung

der

Schallplattengröße

ә

Tonabnehmersystem-Trager

©

Umschalthebel

für

Abtastnadel

©

Tonarmgriff

/

Systemträgerverriegelung

O)

Steuertaste

QD

Transportsicherungsschraube

(D

Wechselachse

(B

Plattenstift

für

Einzelspiel

Ф

Drehknopf

für

Drehzahl-Feinregulierung

(B

Schiebetaste

für

Drehzahleinstellung

(B

Transportsicherungsschraube

Fig.

1

oo

o

о

o

o

©

o

©

Stylus

force

adjustment

screw

O

Tonearm

€

Tonearm

lift

and

automatic

lowering

control

©

Adjustment

screw

for

aligning

point

of

tonearm

descent

for

record

size

О

Tonearm

lock

o

Record

size

selector

O

Cartridge

holder

Q

Stylus

switching

lever

©

Tonearm

/

cartridge

holder

lock

©

Operating

switch

Ф

Top

mounting

screw

©

Changer

spindle

(8

Single

play

spindle

(D

Variable

speed

control

Ф

Record

speed

selector

(B

Top

mounting

screw

O

Vis

de

réglage

de

la

force

d'appui

O

Bras

de

lecture

Dispositif

de

pose

et

de

levée

du

bras

à

automatique

complémentaire

Q

Vis

de

réglage

du

point

de

pose

du

bras

0

Verrouillage

du

bras

О

Touche

à

glissière

pour

le

réglage

du

diametre

de

disque

@

Embout-porte-cellule

Q

Levier

d'adaptation

de

la

pointe

de

lecture

©

Locauet

du

bras

/

verrouillage

du

porte-cellule

©

Touche

de

commande

Ф

Vis

de

protection

pendant

le

transport

(Ə

Axe

changeur

(Ə

Axe

tourne-disques

Ф

Bouton

de

réglage

fin

de

la

vitesse

de

rotation

(Ə

Touche

de

commande

pour

le

reglage

de

la

vitesse

de

rotation

(B

Vis

de

protection

pendant

le

transport

@

Tornillo

regulador

fuerza

de

apoyo

(Ə

Brazo

fonocaptor

©

Dispositivo

de

elevación

/

descenso

del

brazo

©

Tornillo

de

ajuste

punto

entrada

del

brazo

©

Sujeción

del

brazo

Q

Selector

del

diámetro

del

disco

@

Portacápsulas

Q

Selector

de

aguja

©

Asidero

del

brazo

/

sujeción

del

portacélulas

©

Tecla

de

mando

Ф

Tornillo

de

seguridad

para

el

transporte

(D

Eje

de

cambio

О

Ele

corto

del

plato

(6

Botón

para

la

regulación

fina

de

las

velocidades

(Ə

Selector

de

velocidades

О

Tornillo

de

seguridad

para

el

transporte

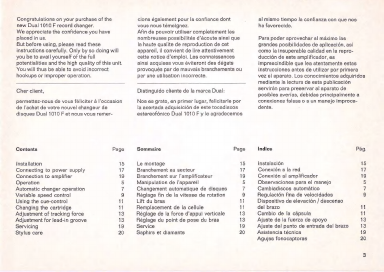

Congratulations

on

your

purchase

of

the

nevv

Dual

1010

F

record

changer.

VVe

appreciate

the

confidence

you

have

placed

in

us.

But

before

using,

please

read

these

instructions

carefully.

Only

by

so

doing

will

you

be

to

avail

yourself

of

the

full

potentialities

and

the

high

quality

of

this

unit.

You

will

thus

be

able

to

avoid

incorrect

hookups

or

improper

operation.

cions

également

pour

la

confiance

dont

vous

nous

témoignez.

Afin

de

pouvoir

utiliser

completement

les

nombreuses

possibilités

d'écoute

ainsi

que

la

haute

qualite

de

reproduction

de

cet

appareil,

il

convient

de

lire

attentivement

cette

notice

d'emploi.

Les

connaissances

ainsi

acquises

vous

éviteront

des

dégats

provoqués

par

de

mauvais

branchements

ou

par

une

utilisation

incorrecte.

Cher

client,

permettez-nous

de

vous

féliciter

à

l'occasion

de

l'achat

de

votre

nouvel

changeur

de

disques

Dual

1010

F

et

nous vous

remer-

Contents

Page

Installation

15

Connecting

to

power

supply

Tf

Connection

to

amplifier

19

Operation

5

Automatic

changer

operation

7

Variable

speed

control

9

Using

the

cue-control

11

Changing

the

cartridge

11

Adjustment

of

tracking

force

13

Adjustment

for

lead-in

groove

13

Servicing

19

Stylus

care

20

Distinguido

cliente

de

la

marca

Dual:

Nos

es

grato,

en

primer

lugar,

felicitarle

por

la

acertada

adquisición

de

este

tocadiscos

estereofónico

Dual

1010

F

y

le

agradecemos

Sommaire

Page

Le

montage

15

Branchement

au

secteur

17

Branchement

sur

l'amplificateur

19

Manipulation

de

l'appareil

5

Changement

automatique

de

disques

7

Réglage

fin

de

la

vitesse

de

rotation

9

Lift

du

bras

11

Remplacement

de

la

cellule

11

Réglage

de

la

force

d'appui

verticale

13

Réglage

du

point

de

pose

du

bras

13

Service

19

Saphirs

et

diamants

20

al

mismo

tiempo

la

confianza

con

que

nos

ha

favorecido.

Para

poder

aprovechar

al

máximo

las

grandes

posibilidades

de

aplicación,

así

como

la

insuperable

calidad

en

la

repro-

ducción

de

este

amplificador,

es

imprescindible

que

lea

atentamente

estas

instrucciones

antes

de

utilizar

por

primera

vez

el

aparato.

Los

conocimientos

adquiridos

mediante

la

lectura

de

esta

publicación

servirán

para

preservar

al

aparato

de

posibles

averías,

debidas

principalmente

a

conexiones

falsas

o

a

un

manejo

improce-

dente.

Indice

Pág.

Instalación

15

Conexión

a

la

red

17

Conexión

al

amplificador

19

Observaciones

para

el

manejo

5

Cambiadiscos

automatico

7

Regulación

fina

de

velocidades

9

Dispositivo

de

elevación

/

descenso

del

brazo

11

Cambio

de

la

cápsula

11

Ajuste

de

la

fuerza

de

apoyo

13

Ajuste

del

punto

de

entrada

del

brazo

13

Asistencia

técnica

19

Agujas

fonocaptoras

20

Die

Bedienung

Die

erschütterungsfrei

bedienbare

Steuertaste

leitet

alle

Funktionen

beim

Einzel-

und

Wechslerbetrieb

ein.

Schallplatten

mit

78

U/min

und

dem

Zeichen

[N]

werden

in

Stellung

78

der

Abtastnadel

abgetastet.

Schallplatten

mit

33

und

45

U/min

und

dem

Zeichen

Y

oder

QD

werden

in

Stellung

LP/S

abgetastet.

Jede

Schallplatte

trágt

auf

dem

Etikett

einen

Vermerk

über

Rillenart

(N,

Y

oder

ДӘ)

und

Drehzahl

(33,

45,

78

U/min).

Sie

benutzen

den

kurzen

Plattenstift,

stellen

mit

den

Schiebetasten

Fig.

2

die

richtige

Geschwindigkeit

und

Plattengröße

ein

und

entriegeln

den

Tonarm

(Fig.

3a).

Nun

schalten

Sie

die

Abtastnadel

auf die

entsprechende

Plattenart.

Achtung!

Nach

dem

Einbau

und

nach

jedem

Transport

soll

das

Gerát

einmal

bei

verriegeltem

Tonarm

gestartet

werden

(Steuertaste

nach

„start'”).

1.

Automatischer

Start

Steuertaste

auf

Stellung

,,start”

schieben.

2.

Automatischer

Start

mit

eingeschaltetem

Tonarmlift

Bringen

Sie

zuerst

den

Steuerhebel

des

Tonarmliftes

in

die

Stellung

x

und

schieben

Sie

dann

die

Steuertaste

auf

Stellung

Fig.

3a

start”.

Sie

benutzen

damit

zusätzlich

die

Lift-Automatik.

Der

Lift

wird

automatisch

ausgelöst,

der

Tonarm

senkt

sich

sehr

langsam

ab

und

setzt

vollkommen

stoßfrei

auf

der

Schallplatte

auf.

3.

Manueller

Start

(bei

drehender

Platte)

a)

Heben

Sie

den

Tonarm

ab

und.schieben

Sie

die

Steuertaste

auf

,

manual".

b)

Setzen

Sie

den

Tonarm

auf

die

Schallplatte.

4.

Manueller

Start

(bei

stehender

Platte)

8)

Setzen

Sie

den

Tonarm

auf

die

Schallplatte.

b)

Schieben

Sie

die

Steuertaste

auf

,

manual".

Fig.

3b

Operation

This

one

feather

touch

slide

svvitch

controls

all

operating

functions,

in

both

single

play

and

changer

operation,

as

described

below.

78

r.p.m.

records

bearing

the

marking

[NJ

are

played

vvith

the

stylus

in

the

78

position.

33

and

45

r.p.m.

records

with

marking

NY

or

GD

are

played

at

the

LP/S

position.

The

groove

type

of

every

record

is

indicated

on

the

label

(N),

NV

or

GD

and

speed

(33,

45,

78

r.p.m.).

Use

the

short

spindle.

Select

correct

speed

and

record

size

and

unlock

the

tonearm

(fig.

3a),

then

set

the

stylus

for

the

record

type.

Caution:

after

installation,

and

after

each

transport,

the

unit

should

be

started

once

with

tonearm

locked

(operating

switch

to

"'start"').

1.

Automatic

start

Move

the

master

switch

to

"start"”

2.

Automatic

start

with

the

auto-manual

tonearm

lift

Firstly

move

the

tonearm

lift

lever

to

position

Y,

,

after

which

the

master

switch

should

be

moved

to

“start”.

(This

provides

an

even

more

gradual

tonearm

descent,

which

is

sometimes

preferable

when

using

highly

sensitive

cartridges).

3.

Manual

start

(whilst

turntable

rotating)

a)

Lift

the

tonearm

and

move

master

switch

to

"manual".

b)

Place

the

tonearm

on

to

the

record.

4.

Manual

start

(whilst

turntable

motionless)

a)

Place

the

tonearm

on

to

the

record.

b)

Move

master

switch

to

""manual””.

Manipulation

de

Pappareil

La

touche

de

commande

a

manipulation

sans

secousses

introduit

toutes

les

fonctions

aussi

bien

en

fonctionnement

disque

par

disque

qu"en

fonctionnement

comme

changeur

de

disques.

Les

disques

anciens

8

78

tours

minutes

doivent

étre

lus

en

position

(78),

les

disques

33,

45

tours

mono

ou

stéréo

sont

lus

en

position

LP/S.

Les

indications

concernant

le

genre

du

disque

sont

toujours

portées

sur

l'étiquette

du

disque.

Utilisez

l'axe

court,

choisissez

à

l'aide

des

touches

à

glissiére

le

diametre

et

la

vitesse

correspondants

et

déverrouillez

le

bras

de

pick-up

(fig.

3a).

Utilisez

la

pointe

de

lecture

correspondant

au

disque.

Attention!

Aprés

montage

et

aprés

chaque

transport,

mettez

l'appareil

en

route

un

instant,

le

bras

verrouillé

sur

son

support

(touche

de

commande

en

position

”start"”).

1.

Start

automatique

Poussez

la

touche

de

commande

en

position

“start”.

2.

Start

automatique

avec

dispositif

de

pose

du

bras

Amenez

d'abord

le

levier

de

commande

de

la

levée

du

bras

en

position

V

et

poussez

ensuite

la

touche

de

commande

en

position

“start”.

Vous

utilisez

ainsi

le

dispositif

automatique

supplémentaire

de

pose

du

bras.

La

levée

se

déclenche

automatique-

ment,

le

bras

descend

lentement

et

se

pose

douce-

ment

sur

le

disque.

3.

Start

manuel

(avec

disque

tournant)

a)

Soulevez

le

bras

et

poussez

la

touche

de

commande

en

position

"manual".

b)

Posez

le

bras

sur

le

disque.

4.

Start

manuel

(disque

arrété)

a)

Posez

le

bras

sur

le

disque.

b)

Poussez

la

touche

de

commande

en

position

"manual".

Observaciones

para

el

manejo

La

tecla

de

mando

funciona

sin

producir

vibraciones

y

gobierna

todas

las

operaciones

del

aparato

en

su

funcionamiento

como

tocadiscos

o

como

cambiadiscos.

1.

los

discos

de

78

r.p.m.

con

el

signo

[N]

se

deberan

reproducir

en

la

posiciön

78

de

la

aguja

2.

discos

de

33

6

45

r.p.m.

con

el

signo

ó

GD

se

reproduciran

en

la

posición

LP/S.

Cada

disco

va

marcado

con

un

signo

indicador

del

surco

(İN),

NY

o

GD)

y

con

la

velocidad

a

que

debe

ser

reproducido

(33,

45

6

78

r.p.m.).

Libere

el

brazo

Utilice

el

eje

corto

y

regule

las

teclas

correspon-

dientes

a

la

velocidad

y

tamaño

del

disco

y

quite

el

cierre

del

brazo

fonocaptor

(fig.

3a).

Prepare

la

cápsula

para

la

clase

de

disco

a

reproducir:

Tras

la

instalación,

y

después

de

cada

transporte,

deberá

poner

en

marcha

el

aparato

automáticamente

para

su

ajuste

(correr

la

tecla

a

la

posición

"start"').

1.

Puesta

en

marcha

automática

Corra

la

tecla

de

mando

a

la

posición

"start””.

2.

Puesta

en

marcha

automática

con

elevador

del

brazo

Coloque

primeramente

la

palanca

de

mando

del

elevador

en

la

posición

Y

y

corra

después

la

tecla

a

"start".

Con

ello

hace

Vd.

intervenir

el

dispositivo

automático

adicional.

El

elevador

se

dispara

automáticamente,

el

brazo

desciende

lentamente

y

se

posa

con

la

máxima

suavidad

sobre

el

disco.

3.

Puesta

en

marcha

manual

(disco

en

movimiento)

a)

Eleve

el

brazo

de

su

soporte

y

corra

la

tecla

de

mando

a

la

posición

manual”.

b)

Ponga

el

brazo

sobre

el

disco.

4.

Puesta

en

marcha

manual

(disco

en

reposo)

a)

Coloque

el

brazo

sobre

el

disco.

b)

Corra

la

tecla

de

mando

a

la

posición

“manual”.

5.

Manueller

Start

mit

Tonarmlift

(bei

drehender

Platte)

a)

Bringen

Sie

den

Steuerhebel

des

Tonarmliftes

auf

x.

b)

Führen

Sie

den

Tonarm

von

Hand

über

die

gewünschte

Stelle

der

Schallplatte.

c)

Schieben

Sie

die

Steuertaste

auf

,,manual”.

d)

Bringen

Sie

den

Steuerhebel

durch

leichtes

Antippen

in

die

Stellung

X.

6.

Manueller

Start

mit

Tonarmlift

(bei

stehender

Platte)

Wie

5.,

c)

und

d)

jedoch

in

umgekehrter

Reihenfolge.

7.

Schallplatte

soll

wieder

von

vorn

abgespielt

werden

Schieben

Sie

die

Steuertaste

auf

,,stop”

und

nach

Abheben

des

Tonarmes

weiter

nach

,,start”.

8.

Spielunterbrechung

Bringen

Sie

den

Steuerhebel

in

Position

Y

.

9.

Das

Spiel

soll

an

derselben

Stelle

fortgesetzt

werden

Bringen

Sie

den

Steuerhebel

durch

leichtes

Antippen

in

Position

X.

Der

Tonarm

setzt

so

auf,

daß

die

letzten

bereits

gespielten

Takte

nochmals

wiederholt

werden.

10.

Ausschalten

Schieben

Sie

die

Steuertaste

auf

,,stop”.

Tonarm

geht

auf

die

Stütze

zurück.

Gerät

schaltet

sich

aus.

Bemerkung:

Nach

dem

Spielen

der

Schallplatte

oder

der

letzten

Platte

eines

Stapels,

kehrt

der

Tonarm

automatisch

auf

seine

Stütze

zurück.

Das

Gerät

schaltet

sich

aus.

Es

empfiehlt

sich,

nach

Beendigung

des

Spieles

den

Tonarm

zu

verriegeln

(Fig.

3a).

Fig.

4

5.

Manual

start

using

tonearm

lift

(whilst

turntable

rotating)

a)

Move

the

tonearm

lift

control

to

position

Y,

.

b)

Place

the

tonearm

above

the

desired

position

of

the

record.

c)

Move

master

switch

to

"manual".

d)

Flick

tonearm

lift

control

to

position

Y

.

6.

Manual

start

using

the

tonearm

lift

(whilst

turntable

motionless)

As

in

5

above,

but

reverse

steps

d

and

c.

7.

To

replay

the

record

from

the.

beginning,

this

can

be

carried

out

as

follovvs:

Slide

the

master

switch

to

"stop"

and

as

soon

as

the

tonearm

raises

itself

from

the

record,

return

to

"start".

8.

To

make

a

pause

Place

the

tonearm

lift

control

into

position

Y

.

9.

When

wishing

to

resume

play

lightly

flick

the

tonearm

lift

control

to

position

X

.

The

tonearm

then

returns

to

the

record

and

replays

the

last

few

notes,

which

were

played

previous

to

the

pause.

10.

To

switch

off

the

unit

Slide

the

master

switch

to

''stop''.

The

tonearm

will

then

return

to

its

rest

and

the

entire

unit

is

switched

off.

Note:

The

tonearm

is

returned

to

its

rest

and

the

entire

unit

is

switched

off

automatically

on

completion

of

the

record.

It

is

recommended

to

lock

the

tonearm

after

the

performance

of

records

(fig.

3a).

5.

Start

manuel

avec

levée

du

bras

(disque

tournant)

v

a)

Amenez

le

levier

de

levée

en

position

д-

b)

Amenez

le

bras

au-dessus

de

l'endroit

désiré

du

disque.

c)

Poussez

la

touche

de

commande

en

position

"manual".

d)

Amenez

le

levier

de

commande

de

la

levee

en

position

X

par

un

simple

attouchement

du

doigt.

6.

Start

manuel

avec

levee

du

bras

(disque

arrêté)

Comme

indiqué

sous

5,

c)

et

d)

mais

dans

l'ordre

inverse.

7.

On

veut

recommencer

le

méme

disque:

Poussez

la

touche

de

commande

en

position

"stop"

et,

aprés

que

le

bras

s'est

soulevé,

continuez

à

pousser

la

touche

en

position

"start”.

8.

Interruption

de

la

reproduction

Amenez

le

levier

de

commande

en

position

9.

La

reproduction

doit être

reprise.

à

l'endroit

de

Vinterruption

Amener

le

levier

de

commande

par

léger

attouche-

ment

en

position

Y.

Le

bras

se

pose

de

sorte

que

les

derniöres

mesures

entendues

avant

l'interruption

sont

entendues

à

nouveau.

10.

Arrét

final

Poussez

la

touche

de

commande

sur

"stop".

Le

bras

revient

sur

son

support,

l'appareil

s'arrête.

Nota:

A

la

fin

du

disque,

le

bras

revient

automatiquement

sur

son

support

et

l'appareil

s'arrête.

Il

est

recommandable

de

verrouiller

le

bras

du

pick-up

aprés

avoir

terminé

la

lecture

de

disques

(fig.

3a).

v

5.

Puesta

en

marcha

manual

con

el

elevador

del

brazo

(disco

en

movimiento)

a)

Empuje

la

palanca

del

elevador

a

la

posición

Y.

b)

Lleve

el

brazo

manualmente

sobre

la

parte

del

disco

que

desee

reproducir.

c)

Corra

la

tecla

de

mando

a

””manual””.

d)

Empuje

ligeramente

la

palanca

del

elevador

a

la

posición

X.

6.

Puesta

en

marcha

manual

con

elevador

del

brazo

(disco

en

reposo)

Igual

que

en

el

punto

5,

pero

invirtiendo

el

orden

de

operaciones

c)

y

d).

7.

Interrupción

y

repetición

de

la

reproducción

desde

el

principio

Corra

la

tecla

de

mando

a

''stop"'

y,

cuando

se

haya

elevado

el

brazo,

nuevamente

a

"start".

8.

Interrupción

de

la

reproducción

Corra

la

palanca

de

mando

del

elevador

del

brazo

a

la

posición

V.

9.

Continuación

de

la

reproducción

desde

donde

fué

interrumpida.

Empuje

la

palanca

del

elevador

a

la

posición

X.

mediante

un

ligero

movimiento

del

dedo.

El

brazo

se

posará

sobre

el

disco

de

tal

forma,

que

volverá

a

reproducir

los

últimos

compases

anteriores

a

la

interrupción.

10.

Corra

la

tecla

de

mando

a

la

posición

stop”.

Paro

con

retroceso

del

brazo

a

su

soporte

y

desconexión

automática

del

aparato.

Observaciones:

Al

finalizar

la

reproducción

del

disco,

el

brazo

vuelve

automáticamente

a

su

soporte

y

el

aparato

se

desconecta.

Una

vez

terminada

la

reproducción

de

discos

se

recomienda,

bloquear

el

brazo

con

el

cierre.

Automatischer

Plattenvvechsel

Setzen

Sie

die

VVechselachse

ein

und

zwar

so,daß

der

Stift

in

den

Ausschnitt

des

Lagerrohres

kommt.

Verriegeln

Sie

die

Wechselachse

dann

durch

Rechtsdrehen.

Sie

können

bis

zu

10

Schallplatten

gleicher

Größe

und

Drehzahl

auf

die

Wechselachse

legen.

Beachten

Sie

dabei

aber,

daß

die

Anzahl

der

vom

Stapel

spielbaren

Schallplatten

von

der

Geometrie

(äußeren

Form)

des

Tonabnehmersystems

abhängt

und

bei

einigen

Tonabnehmern

etwas

niedriger

liegen

kann.

Mit

der

Steuertaste

werden

wiederum

alle

Funktionen

des

Gerätes

eingeleitet

(siehe

Seite

4

und

6).

Wollen

Sie

während

des

Spiels

die

nächste

Platte

wählen,

schieben

Sie

die

Steuertaste

über

,,stop”

nach

,,start”.

Bemerkung:

Bereits

gespielte

Schallplatten

können

Sie

nach

Belieben

auf

die

Wechselachse

zurückheben,

oder ganz

herunter-

nehmen.

Die

Wechselachse

braucht

dabei

nicht

entfernt

werden.

Drehzahl-Feinregulierung

„Pitch-control”

Jede

der

3

Normdrehzahlen

331,

45

und

78

U/min

kann

mit

der

Drehzahl-Feinregulierung

um

6%

verändert

werden.

Die

eingestellte

Drehzahl

ist

mit

der

dem

Gerät

beigegebenen

Stroboskopscheibe

kontrollierbar.

Dazu

legen

Sie

die

Stroboskopscheibe

auf

den

rotierenden

Plattenteller.

Wird

sie

aus

dem

Wechselstrom-Lichtnetz

beleuchtet,

so

scheint

die

kreisringförmige

Strichteilung

der

gewünschten

Tourenzahl

—

trotz

Rotation

der

Scheibe

—

stillzustehen,

wenn

die

Drehzahl

des

Plattentellers

mit

der

Soll-Drehzahl

übereinstimmt.

Die

genaue

Einregulierung

wird

am

Drehknopf

für

die

Feinregulierung

vorgenommen

ap

|

Automatic

Changer

Operation

Insert

the

changer

spindle

by

placing

the

key

at

its

base

into

the

slot

of

the

shaft.

Then

turn

the

spindle

clockwise

until

it

stops.

Up

to

ten

records

can

be

placed

on

the

spindle.

AlI

the

functions

for

single

play,

as

described

above,

are

exactly

the

same

in

changer

operation,

plus

these

additional

functions

(see

page

5

and

7).

To

select

the

next

record

during

play

(reject)

Slide

master

switch

to

”start""

Note:

Any

records

on

the

platter

can

be

lifted

back

onto

the

platform

or

off

the

spindle.

No

need

to

remove

the

spindle

itself.

Variable

speed

control

"pitch

Control”

Each

of

the

3

standard

records

speeds

—

334,

45

and

78r.p.m.

—

may

be

varied

up

to

6%

by

means

of

pitch

control.

The

selected

speed

may

be

checked

using

the

stroboscopic

disc

supplied

with

the

unit.

Place

the

stroboscopic

disc

on

the

rotating

platter.

Under

AC

illumination,

the

circular

line

pattern

for

the

desired

speed

will

appear

stationary

—

while

the

record

is

turning

—

when

the

actual

platter

speed

matches

the

desired

speed.

The

pitch

control

knob

serves

for

making

the

exact

adjustment.

Changement

automatique

de

disques

Mettez

en

place

l'axe

changeur

et

cela

de

sorte

que

l'ergot

entre

dans

la

rainure

de

l'axe

du

plateau.

Verrouillez-le

par

une

rotation

à

droite.

Vous

pouvez

empiler

sur

l'axe

jusqu'à

10

disques

de

méme

diamétre.

Néanmoins,

la

géométrie

de

certaines

cellules

de

lecture

oblige

de

réduire

légérement

ce

nombre

de

disques.

Ici

encore,

la

touche

unique

de

commande

permet

de

déclencher

toutes

les

fonctions

(voir

pages

5

et

7).

Choisir

pendant

la

reproduction

le

disque

suivant

(Rejet)

Pousser

la

touche

de

commande

sur

"'start"

Nota:

Des

disques

déja

joues

peuvent

étre

remontés

sur

l'axe

changeur

ou

enlevés

tout

à

fait

sans

que

vous

enleviez

l'axe

changeur

il-möme

Réglage

fin

de

la

vitesse

de

rotation

"pitch-control””

A

l'intérieur

de

chacune

des

3

vitesses

normalisées

de

331%,

45

et

78

tours/minute,

permet

une

variation

de

la

vitesse

de

6%.

La

vitesse

peut

étre

contrólée

à

l'aide

du

disque

stroboscopique

joint

à

l'appareil

Posez

le

disque

stroboscopique

sur

le

plateau

en

rotation.

Eclairez

le

plateau

avec

une

lampe

alimen-

tée

sur

le

secteur

alternatif

50

Hz.

Vous

observerez

alors

que

les

traits

en

ecrcle

sur

le

disque

paraissent

immobiles,

malgré

la

rotation

du

disque,

lorsque

le

nombre

de

tours

correspond

à

la

valeur

nominale.

Le

réglage

exact

se

fait

en

agissant

sur

le

bouton

de

réglage

fin

de

la

vitesse.

Cambiadiscos

automático

Monte

el

eje

de

cambio

de

tal

forma,

que

su

espiga

se

introduzca

en

el

corte

del

tubo-eje

del

plato.

Enclave

después

el

eje

de

cambio

girändolo

a

derechas.

Ahora

puede

colocar

en

él

hasta

10

discos

de

iguales

características.

Tenga

en

cuenta

que

el

nümero

de

discos

de

la

pila

puede

estar

limitado

por

la

configuración

de

ciertas

cápsulas

fonocaptoras

y

que

con

algunas

de

ellas

será

inferior

a

10.

Mediante

la

tecla

de

mando

se

vuelven

a

gobernar

las

funciones

del

aparato

(consulte

las

págs.

5

y

7)

Interrupción

y

paso

al

próximo

disco

(Rejekt)

Corra

nuevamente

la

tecla

a

la

posi

n

"start"

Observaciones:

Los

discos

ya

reproducidos

puede

volverlos

a

poner

sobre

el

eje

de

cambio

o

sacarlos,

segün

como

Ud

desee.

El

eje

de

cambio

no

necesita

ser

retirado

para

ello.

Regulación

fina

de

velocidades

"pitch

control”

Cada

una

de

las

3

velocidades

universales

de

335.

45

y

78

r.p.m.

puede

ser

variada

hasta

en un

6%.

La

velocidad

elegida

puede

ser

controlada

con

el

disco

estroboscópico

que

se

adjunta

al

aparato.

Coloque

el

disco

estroboscópico

sobre

el

plato

y

ponga

el

aparato

en

marcha.

llumine

la

superficie

del

disco

con

luz

normal

de

corriente

alterna.

Si

la

velocidad

del

plato

coincide

con

una

de

las

indicadas

en

el

disco

estroboscópico,

parecerá

que

las

rayas

de

esta

velocidad

permanecen

quietas

a

pesar

de

la

rotación

del

disco.

El

ajuste

exacto

se

efectua

mediante

la

regulación

fina

de

velocidades

que

posee

el

aparato.
