Digitus DN-80118 Manuel utilisateur

16 Port Gigabit Switch, 10 Inch,

Unmanaged, 2 Uplinks

Quick Installation Guide

DN-80118

1. About The Guide

This guide provides instructions to install the

Ethernet

Switch.

Note: The model you have purchased may appear slightly different from the

illustrations shown in the document. Refer to the Product Instruction and

Technical Specification sections for detailed information about your switch, its

components, network connections, and technical specifications.

This guide mainly divides into 3 parts:

1. Product introduction: functional overview and introduction of panel definitions

2. Hardware installation: step by step hardware installation process

3. Technical specifications

2. Product Introduction

The 16-Port Gigabit Switch from DIGITUS® provides 16 x Gigabit RJ45 ports along

with 2 SFP uplink ports with 1 Gigabit bandwidth. Expand the existing network

easily, a backplane bandwidth of 36 Gbps is available. The switch can be installed in

10-inch server cabinets and housings. The power adapter is already integrated into

the sturdy, fanless housing. Ideal for extending/setting up small home or company

networks.

Front Panel

The front panel consists of LED indications and network ports.

LED Lamp

Power LED: The Power LED lights up when the switch is connected to a power source.

Link/Act indicator: The light indicates the network connection through the

corresponding port. Flicker indicates that the switch is sending or receiving data.

Rear Panel

The rear panel view of the Switch consists of an AC power connector.

Grounding:

use specialized ground

lead connect

Connect

the

power

adapter

output terminal

to this port.

Supports input voltages

100 – 240 V AC

3. Hardware installation

This chapter provides unpacking and installation information for the Ethernet Switch.

Package Content

Open the shipping carton and carefully unpack its contents. Please consult the

packing list located in the QIG to make sure all items are present and undamaged. If

any item is missing or damaged, please contact the local reseller for replacement.

•Switch 1pcs

•AC power cord 1pcs

•QIG 1pcs

Switch Installation

For safe switch installation and operation, it is recommended that you:

Visually inspect the power cord to see that it is secured fully to the AC power

connector. Make sure that there is proper heat dissipation and adequate ventilation

around the switch. Do not place heavy objects on the switch.

Installation Hole Spacing

INPUT: 100 -240 V AC

10 mm

235 mm

Plugging in the AC Power Cord

You can connect AC power supply cord to switch back and the other side connect the

power outlet (power outlet might as well grounding and support over voltage

protection).

Warning:Do not turn on the power switch before power cables are connected.

Power surge may cause damage to the Switch.

Power failure: As a precaution, the switch should be unplugged in case of power

failure. When power is resumed, plug the switch back in.

Network Connection

①+ ②: IP camera, ③+ ④: Camera, ⑤: Network video recorder

Cable: Cat 5 and higher

INPUT: 100 -240 V AC

4. Technical specifications

Fixed port

16 Port 10/100/1 000Base-TX with 2 Gigabit SFP Port

Standards and protocols

IEEE802.3 10Base-T Ethernet standard

IEEE802.3u 100Base-TX Fast Ethernet standard

IEEE802.3ab 1000Base-T Ethernet standard

IEEE802.3z Gigabit Ethernet (fiber)

IEEE802.3x Full duplex flow control and Backpressure

Half duplex flow control

IEEE802.3ab Link aggregation

Forwarding rate

10/100/1 000 Mbps

LED indicators

Power, Link/Act

AC input voltage range

100 V ~ 240 V AC, 50/60 Hz

Operating temperature

0 °C ~ 40 °C

Storage temperature

-10 °C ~ 70 °C

Relative humidity

20 % ~ 85 % (non-condensing)

Switching fabric

36G

MAC addresses

Casing

Metal

Dimensions (W x L x H)

252 x 150 x 42 mm

Installation

Rack mounting

This is a Class A product. In home environment, this product may cause radio interference. In this

case, the user may be required to take appropriate measures.

Hereby Assmann Electronic GmbH, declares that the Declaration of Conformity is part of the

shipping content. If the Declaration of Conformity is missing, you can request it by post under the

below mentioned manufacturer address.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Germany

16-Port Gigabit Switch, 10 Inch,

unverwaltet, 2 Uplinks

Kurzanleitung

DN-80118

1. Über diese Kurzanleitung

Diese Kurzanleitung enthält Anweisungen zur Installation des Ethernet-Switches.

Hinweis: Das von Ihnen erworbene Modell kann leicht von den im Dokument

gezeigten Illustrationen abweichen. Detaillierte Informationen über den

Switch, seine Komponenten, Netzwerkverbindungen und technischen

Spezifikationen finden Sie in den Abschnitten Produktanweisungen und

Technische Spezifikationen.

Dieses Handbuch ist in 3 Teile gegliedert:

1. Produkteinleitung: Funktionale Übersicht und Beschreibung der Außenseiten

2. Hardware-Inbetriebnahme: Schritt-für-Schritt-Anleitung des

Installationsprozesses

3. Technische Spezifikationen

2. Produkteinleitung

Der 16-Port Gigabit Switch von DIGITUS® bietet 16 Gigabit-RJ45-Ports und 2 SFP-

Uplink-Ports mit 1 Gigabit Bandbreite. Zur einfachen Erweiterung des Netzwerks

steht eine Backplane-Bandbreite von 36 Gbps zur Verfügung. Der Switch kann in

10-Inch-Serverschränken und Gehäusen verbaut werden. Der Ladeadapter ist bereits

in dem robusten, lüfterlosen Gehäuse integriert. Ideal zur Erweiterung/Einrichtung

kleiner Heim- oder Firmennetzwerke.

Frontblende

Auf der Frontblende befinden sich LED-Anzeigen und Netzwerkanschlüsse.

LED-Anzeige

Strom-LED: Die Strom-LED leuchtet auf, wenn der Switch an eine Stromquelle

angeschlossen ist.

Link/Act-Anzeige: Das Licht zeigt eine Netzwerkverbindung über den entsprechen-

den Port an. Die Anzeige blinkt, wenn der Switch Daten sendet oder empfängt.

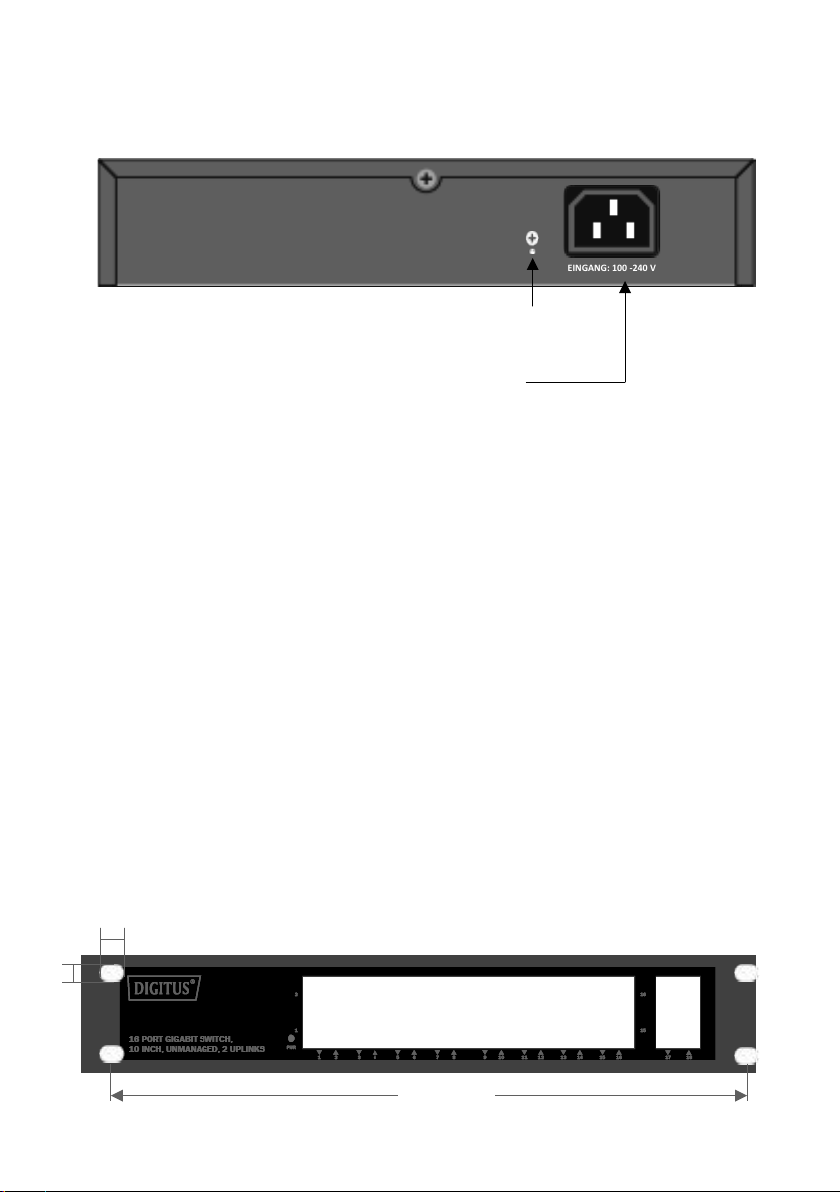

Rückblende

Die Rückblende des Ethernet-Switches enthält einen AC-Stromanschluss.

Erdung: Verwenden Sie ein spezialisiertes Erdungskabel

Schließen Sie den Ausgangsanschluss des Netzteils an diesen Port an.

Unterstützte Eingangsspannungen: 100 - 240 V AC

3. Hardware-Inbetriebnahme

Dieses Kapitel enthält Informationen zum Entpacken und zur Inbetriebnahme des

Ethernet-Switches.

Verpackungsinhalt

Öffnen Sie die Versandverpackung und entnehmen Sie sorgsam den Inhalt. Gehen

Sie die Packliste in der Kurzanleitung durch und vergewissern Sie sich, dass alle Be-

standteile vorhanden und unbeschädigt sind. Falls ein Bestandteil fehlt oder beschä-

digt ist, kontaktieren Sie Ihren Fachhändler vor Ort, um Ersatzteile zu erhalten.

•Switch: 1 Stück

•AC-Netzteil: 1 Stück

•Kurzanleitung: 1 Stück

Inbetriebnahme des Switches

Zur Sicherheit bei Inbetriebnahme und Gebrauch des Switches wird empfohlen:

Vergewissern Sie sich, dass das Netzteil fest mit der AC-Stromquelle verbunden ist.

Vergewissern Sie sich, dass der Switch ausreichend belüftet ist, damit anfallende

Hitze entweichen kann. Stellen Sie keine schweren Gegenstände auf den Switch.

Abstand der Montagelöcher

EINGANG: 100 -240 V

10 mm

235 mm

Verbinden des AC-Netzteils

Verbinden Sie das AC-Netzteil mit der Rückseite des Switches und schließen Sie das

andere Ende an eine Netzsteckdose an (sorgen Sie ggf. für entsprechende Erdung

und Überspannungsschutz).

Warnung: Betätigen Sie den Einschaltknopf am Switch erst, nachdem Sie das

Netzkabel angeschlossen haben. Der Switch kann ansonsten durch Überspannung

Schaden nehmen.

Stromausfall Im Fall eines Stromausfalls sollte der Switch sicherheitshalber von der

Stromquelle getrennt werden. Sobald der Strom wieder verfügbar ist, können Sie

den Switch wieder anschließen.

Netzwerkanschluss

① + ②: IP-Kamera, ③ + ④: Kamera, ⑤: Netzwerk-Videorekorder

Kabel: Ab Cat 5

EINGANG: 100 -240 V

4. Technische Spezifikationen

Feste Ports

16 Port 10/100/1000 Base-TX mit 2-Gigabit -SFP-Port

Standards und Protokolle

IEEE802.3 10Base-T Ethernet Standard

IEEE802.3u 100Base-TX Fast Ethernet Standard

IEEE802.3ab 1000Base-T Ethernet Standard

IEEE802.3z Gigabit Ethernet (Glasfaser)

IEEE802.3x Vollduplex-Flusskontrolle und

IEEE802.3ab Link Aggregation

Weiterleitungsrate

10/100/1000 Mbps

LED-Anzeigen

Strom, Link/Act

AC-

Eingangsspannungsbereich

100 V ~ 240 V AC, 50/60 Hz

Betriebstemperatur

0 °C ~ +40 °C

Lagertemperatur

-10 °C ~ 70 °C

Relative Luftfeuchtigkeit

20 % ~ 85 % ohne Kondensation

Switching Fabric

36 G

MAC-Adressen

Gehäuse

Metall

Maße (L x B x H)

252 x 150 x 42 mm

Montage

Rack-Montage

Dieses Produkt ist auf den kommerziellen oder industriellen Einsatz ausgerichtet. In

Haushaltsumgebungen kann das Produkt Rundfunkstörungen hervorrufen. In diesem Fall müssen

vom Benutzer eventuell geeignete Maßnahmen getroffen werden.

Die Assmann Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des

Lieferumfangs ist. Falls die Konformitätserklärung fehlt, können Sie diese per Post unter

der unten angegebenen Herstelleradresse anfordern.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Deutschland
