Danfoss RET1001M Manuel utilisateur

Installation Guide

RET1001M

Room thermostat

VISUM14F Danfoss Heating Solutions2

RET1001M Room ThermostatInstallation Guide

Danfoss Heating Solutions VISUM14F 3

RET1001M Room Thermostat

Installation Guide ...................................4 EN

Manuel d’installation................................8 FR

Installationsanleitung ..............................12 DE

Installatiehandleiding ..............................16 NL

Installationsvejledning .............................20 DK

Guía de instalación.................................24 ES

Guida all’installazione ..............................28 IT

Kurulum Kılavuzu ..................................32 TR

Montavimo vadovas ...............................36 LT

   ........................40 RU

Illustrations ...................................44

Installation Guide

VISUM14F Danfoss Heating Solutions4

RET1001M Room Thermostat

1. Installation Steps

1. Installation must be done by an authorised

electrician.

2. The room thermostat should be installed at approx.

1.5 m above oor and where the eects of sunlight,

draught or other heat sources (eg. TV’s) are avoided,

see g. 1.

3. To access wiring terminals loosen screws, remove

front cover and carefully pull o thermostat dial,

see g 2.

4. After mounting and wiring replace dial. Front cover

must be angled at the top to accept retaining tabs

and carefully lowered into position before tighten-

ing screws, see g 3.

2. Dimensions and Wiring

See g. 4 for dimensions and g. 5 for wiring diagram.

Installation Guide

Danfoss Heating Solutions VISUM14F 5

RET1001M Room Thermostat

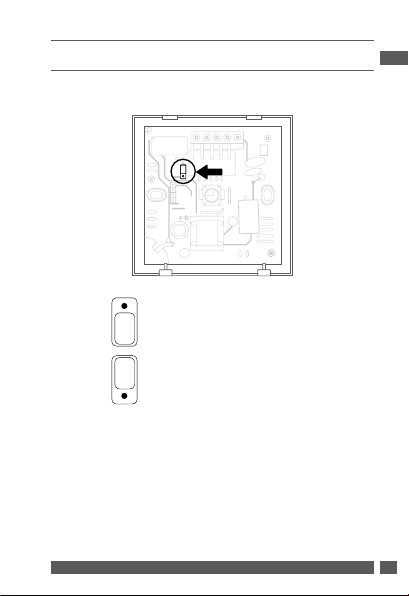

3. Control type setting

Move link to required position.

Load Compensation Control – energy saving feature

which res the boiler at regular intervals to maintain a

set temperature, achieving a constant ambient environ-

ment for the user. (factory default)

ON/OFF Control – boiler is switched ON when below

set temperature and OFF when above.

Installation Guide

Load Compensation Control

ON/OFF Control

VISUM14F Danfoss Heating Solutions6

RET1001M Room Thermostat

4. Technical Specications

Specications RET1001M

Operating voltage 230Vac ±10% 50/60Hz

Output Volt free

Setting temperature range 5 ºC to 30 ºC

Operating temperature

range

0 ºC to 40 ºC

Switch rating 3A (1) at 230Vac

Switch type 1x SPDT Type 1B

IP rating IP30 (installed)

Load compensation

control

Yes

On/o control Yes

ErP class Class IV, eciency

gain 2%

Construction EN60730-2-9

Control pollution situation Degree 2

Rated impulse voltage 2.5kV

Ball pressure test 75 ºC

Dimensions H86 x W86 x D30

Software classication A

Installation Guide

Danfoss Heating Solutions VISUM14F 7

RET1001M Room Thermostat

This product complies with the following EU Directives:

Electromagnetic Compatibility

2014/30/EU

Low Voltage

2014/35/EU

Restriction of the use of certain Hazardous Substances

2011/65/EU

Installation Guide

VISUM14F Danfoss Heating Solutions8

RET1001M Room ThermostatManuel d’installation

1. Étapes d’installation

1. L’installation doit être réalisée par un électricien

agréé.

2. Le thermostat d’ambiance doit être installé à environ

1,50m au-dessus du sol et à l’écart du rayonnement

solaire, des courants d’air et d’autres sources de

chaleur ( téléviseurs, etc.) (voir g. 1).

3. Pour accéder aux bornes de câblage, desserrez les

vis, retirez le couvercle avant et retirez avec précau-

tion le cadran du thermostat (voir g. 2).

4. Après le montage et le câblage, replacez le cadran.

Le couvercle avant doit être incliné vers le haut pour

accepter les pattes de retenue et abaissé délicate-

ment avant de serrer les vis (voir g. 3).

2. Dimensions et câblage

Voir g. 4 pour les dimensions et g. 5 pour le schéma

de câblage.

Danfoss Heating Solutions VISUM14F 9

RET1001M Room ThermostatManuel d’installation

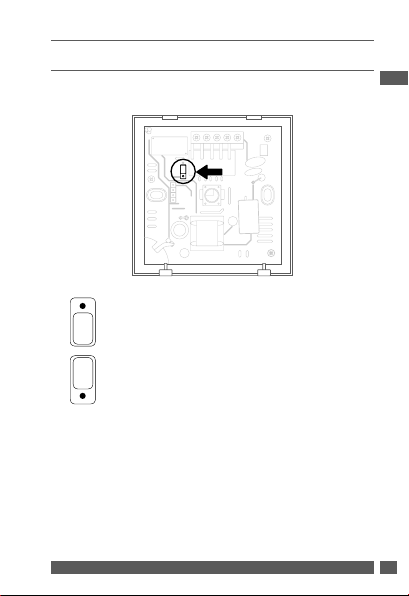

3. Réglage du type de commande

Déplacez le lien à la position désirée.

Commande de la compensation de charge - fonction

d’économie d’énergie qui enclenche la chaudière à des

intervalles réguliers pour atteindre la température de

consigne sans surchaue (réglaged’usine).

Commande Marche/Arrêt - la chaudière s’enclenche

et se déclenche selon un diérentiel de température

xe autour de la température de consigne.

Commande de la compensation de charge

Commande Marche/Arrêt

VISUM14F Danfoss Heating Solutions10

RET1001M Room ThermostatManuel d’installation

4. Caractéristiques techniques

Caractéristiques RET1001M

Tension de fonctionnement 230VCA ±10%

50/60Hz

Sortie Libre de potentiel

Plage de réglage

de latempérature

5ºC à 30ºC

Plage de température

defonctionnement

0ºC à 40ºC

Charge de contact 3A (1) à 230VCA

Type de contact 1x SPDT Type 1B

Indice protection IP IP30 (installé)

Commande de la

compensation de charge

Oui

Commande Marche/Arrêt Oui

Classe ErP Classe IV, gain

d’ecacité 2%

Construction EN60730-2-9

Degré de pollution Degré 2

Tension d’impulsions

nominale

2,5kV

Essai à la bille 75°C

Dimensions 86x86x30 (HxlxP)

Classe du logiciel A
