Installation guide

Thermostatic expansion valves

Type TE 5, TE 12, TE 20 and TE 55

DKRCC.PI.A00.C6.02 | 1

Max. test pressure Ptest :

32 bar / 465 psig

Min. 5% Ag

TE12 tight torque =

45 ± 5 Nm / 33 ±3.7 ft-lbsAllen key M6

Type Torque ± 5%

Nm kpm ft-lbs

TE 5 10 1.1 7.4

TE 12 13 1.4 9.6

TE 20 13 1.4 9.6

TE 55 15 1.6 11.1

Max. working pressure PS / MWP:

28 bar / 400 psig

Refrigerants:

R407F, R407A, R448A, R449A, R452A, R513A,

R404A, R507, R22, R134a and R407C.

For complete list of approved

refrigerants, go to www.danfoss.com

Solder

Flange

Torx T25

Max. 4Nm

(3ft-lbs)

Danfoss

67B23.20

Superheat = t1-t(ps)

Danfoss

67B51.20

Danfoss

67B27.20

04 03

06 12

12 11

06 05

Danfoss

67B27.20

04 03

12 11

06 05

Danf

oss

67B27.20

04 03

12 11

06 05

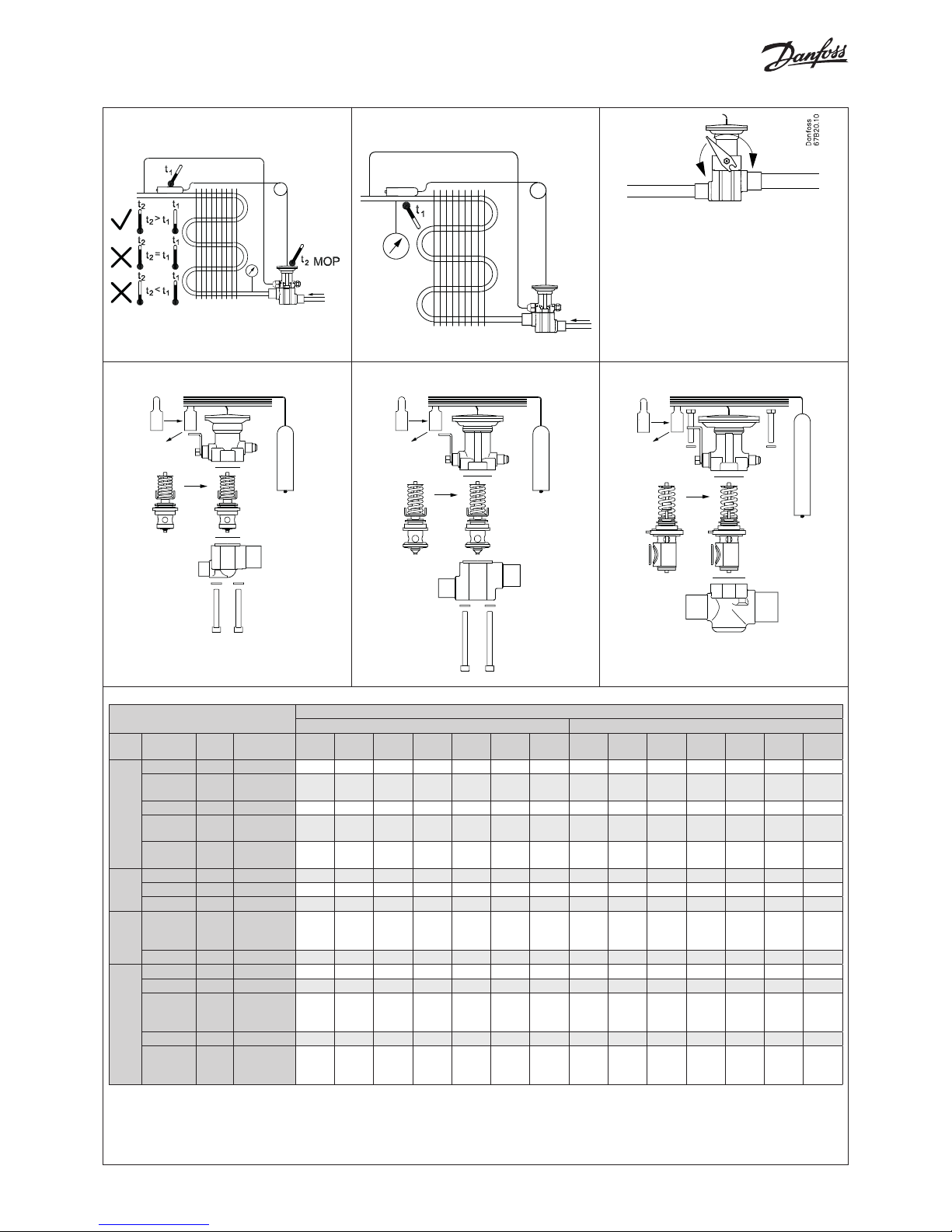

DKRCC.PI.A00.C6.02 | 2

TE 5 TE 12 / TE 20 TE 55

Static superheat = 4 K / 7.2°F

For range B, the static superheat need to be adjusted

Range N: -40 − 10°C / -40 – 50°F

Range NL: -40 − -5°C / -40 – 25°F

Range NM: -40 − -15°C /-40 – 5°F

Range B: -60 − -25°C / -75 – -15°F

TE 5, TE 12

TE 20, TE 55



N, NL,NM: ~ 0.5 K / 1°F superheat

B: ~ 1.5 K / 3°F superheat

N, NL,NM: ~ 0.5 K / 1°F superheat

B: ~ 1 K / 2°F superheat

Cross reference Rated capacity )

[kW] [TR]

Type Code no. Orifice

no. Old code no. R407F R407A R448A/

R449A

R404A/

R507 R22 R134a R407C R407F R407A R448A/

R449A

R404A/

R507 R22 R134a R407C

TE 5

067B2788 0.5 – 11 9 9 7 9 5 11 3 2.5 2.5 2 2.5 1.5 3

067B2789 01 067B2089

067B2005 ) 18 18 18 14 16 11 18 5 5 5 4 4.5 3 5

067B2790 02 067B2090 28 25 25 19 25 16 25 8 7 7 5.5 7 4.5 7

067B2791 03 067B2091

067B2006 ) 35 32 32 25 32 21 32 10 9 9 7 9 6 9

067B2792 04 067B2092

067B2007 ) 46 42 46 35 42 28 46 13 12 13 10 12 8 13

TE 12

067B2708 05 067B2008 70 56 53 49 56 35 53 20 16 15 14 16 10 15

067B2709 06 – 95 74 70 63 74 49 74 27 21 20 18 21 14 21

067B2710 07 – 113 95 91 81 95 63 91 32 27 26 23 27 18 26

TE 20 067B2771 08

067B2172

067B2170

067B2175

141 127 123 84 127 77 116 40 36 35 24 36 22 33

067B2773 09 – 158 148 141 102 148 91 134 45 42 40 29 42 26 38

TE 55

067G2705 9B – 123 109 113 84 113 74 109 35 31 32 24 32 21 31

067G2701 10 – 172 165 155 127 169 109 162 49 47 44 36 48 31 46

067G2704 11

067G2005

067G2001

067G2011

186 183 169 137 183 120 176 53 52 48 39 52 34 50

067G2707 12 – 208 200 186 151 200 134 190 59 57 53 43 57 38 54

067G2710 13

067G2006

067G2002

067G2012

250 243 225 183 246 165 232 71 69 64 52 70 47 66

) Part of old TE 12 valve assembly. Need to change to TE 5 valve body and element for replacement

) The rated capacity is based on:

- Evaporating temperature te= 4.4°C / 40°F

- Condensing temperature tc= 38°C / 100°F

- Refrigerant temperature ahead of valve tl= 37 °C / 9°F
