D-Link DGS-1100-05PDV2 Manuel utilisateur

Настраиваемый L2 коммутатор с 5 портами 10/100/1000Base-T

(2 порта PoE 802.3af, PoE-бюджет 18 Вт (802.3at) или 8 Вт (802.3af),

1 порт для питания коммутатора по PoE)

DGS-1100-05PDV2

Quick Installation Guide

Краткое руководство по установке

EasySmart managed switch with 5 10/100/1000Base-T ports

(1 PD port and 2 PSE ports)

About This Guide

This guide gives step-by-step instructions for setting up

the D-Link DGS-1100-05PDV2 switch. Please note that the

model you have purchased may appear slightly different

from those shown in the illustrations.

Step 1 – Unpacking

Open the shipping carton and carefully unpack its

contents. Please consult the packing list to make sure

all items are present and undamaged. If any item is

missing or damaged, please contact your local D-Link

reseller for replacement.

ENGLISH

•DGS-1100-05PDV2 switch

•Wall mounting kit

•4 rubber feet

•Quick Installation Guide

Step 2 – Switch Installation

For safe switch installation and operation, it is

recommended that you:

• Make sure that there is proper heat dissipation and

adequate ventilation around the switch.

• Do not place heavy objects on the switch

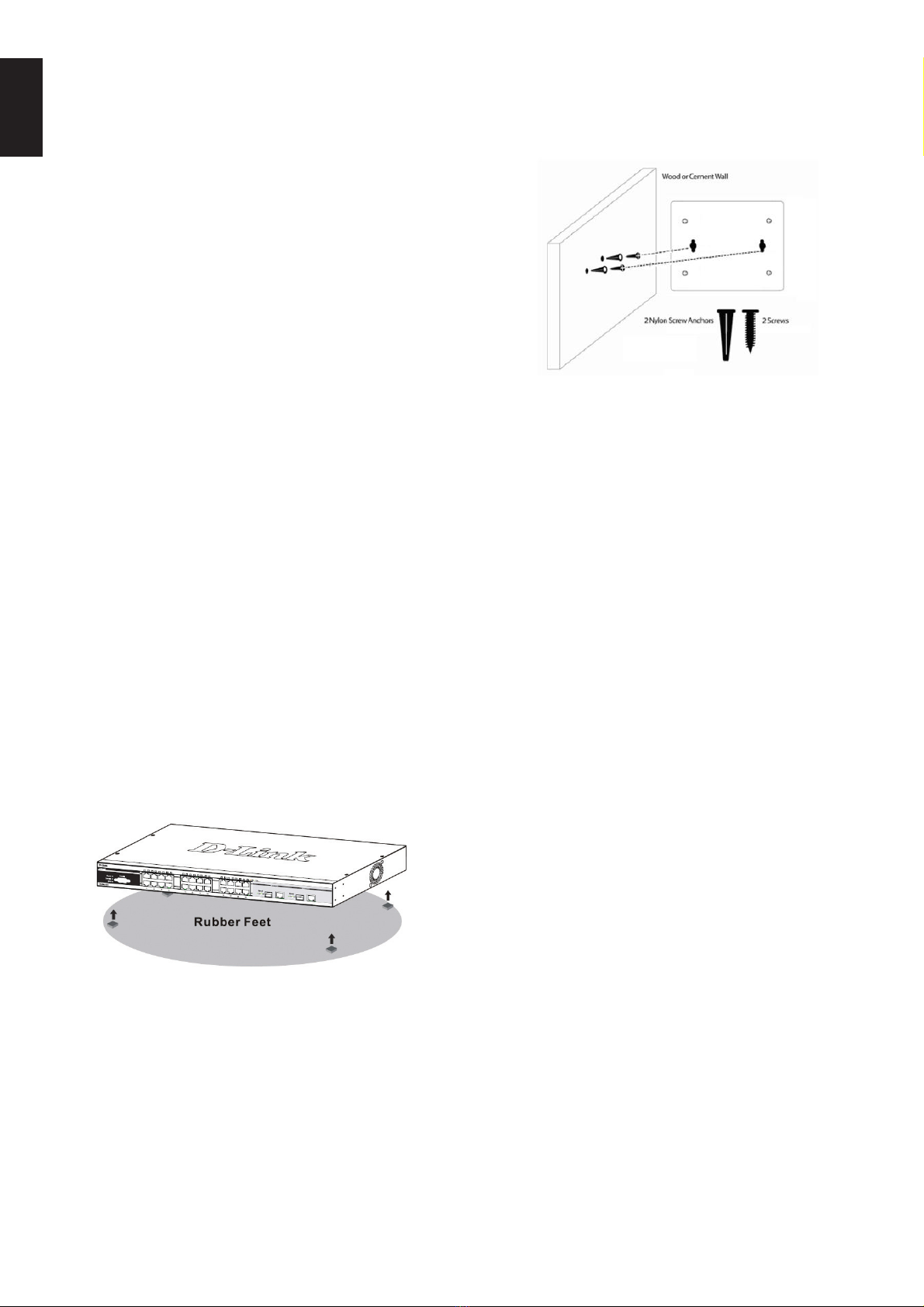

Desktop or Shelf Installation

When installing the switch on a desktop or shelf, the

rubber feet included with the device must be attached

on the bottom at each corner of the device’s base. Allow

enough ventilation space between the device and the

objects around it.

Wall Mount Installation

The switch can also be mounted on a wall. Two mounting

slots are provided on the bottom of the switch for this

purpose.

•Mounting on a concrete wall

1. Fix the nylon screw anchors into the concrete wall.

2. Drive the included screws into the nylon screw anchors.

3. Hook the switch with the mounting holes on the bottom

onto the screws.

•Mounting on a wooden wall

1. Drive the included screws into the wooden wall.

2. Hook the switch with the mounting holes on the bottom

onto the screws.

Step 3. Power Connection

The DGS-1100-05PDV2 switch is powered via Ethernet cable

(Power over Ethernet (PoE)) 802.af/at through the port 5

(PD port) only. Connect Ethernet cable from a feeding

device to the port 5 on the DGS-1100-05PDV2.

Grounding the Switch

This step must be completed before powering on

the switch.

Required tools and equipment for grounding

• Grounding screw (included) and one M4x6

(metric) pan-head screw (not included).

• Grounding cable (not included). The grounding

cable should be sized according to local and

national installation requirements. Depending

on the power supply and system, a 12 to 6 AWG

copper conductor is required for installation.

Commercially available 6 AWG wire is

recommended. The length of the cable depends

on the proximity of the switch to proper

grounding facilities.

• A screwdriver (not included).

1. Verify that the system is powered off

2. Remove the grounding screw from the back of

the device and place the #8 terminal lug ring of

the grounding cable on top of the grounding

screw opening.

3. Insert the grounding screw back into the screw

opening and use a screwdriver to tighten the

grounding screw.

4. Attach the terminal lug ring at the other end

of the grounding cable to an appropriate

grounding source.

5. Verify that the connection between the

grounding connector on the switch and the

grounding source is secure.

Management Options

This switch can be managed through the Web User

Interface (Web UI) or D-Link Network Assistant (DNA)

utility.

If you wish to manage a single D-Link switch, the Web UI

may be the best option. Each switch must be assigned its

management PC. However, if you wish to manage multiple

D-Link switches, DNA may be the best option. You don't

need to change the IP address of your PC and it makes

the initial setup of multiple switches easy. Please refer to

the following installation instructions to get started with the

1. Web User Interface

After a successful physical installation, you can congure

the Switch, monitor the LED panel, and display statistics

graphically using a web browser, such as Internet Explorer,

Firefox, Google Chrome, Opera or Safari.

The equipment you need to begin the web conguration

of your device:

• A PC with a RJ-45 Ethernet connection

• A standard Ethernet cable

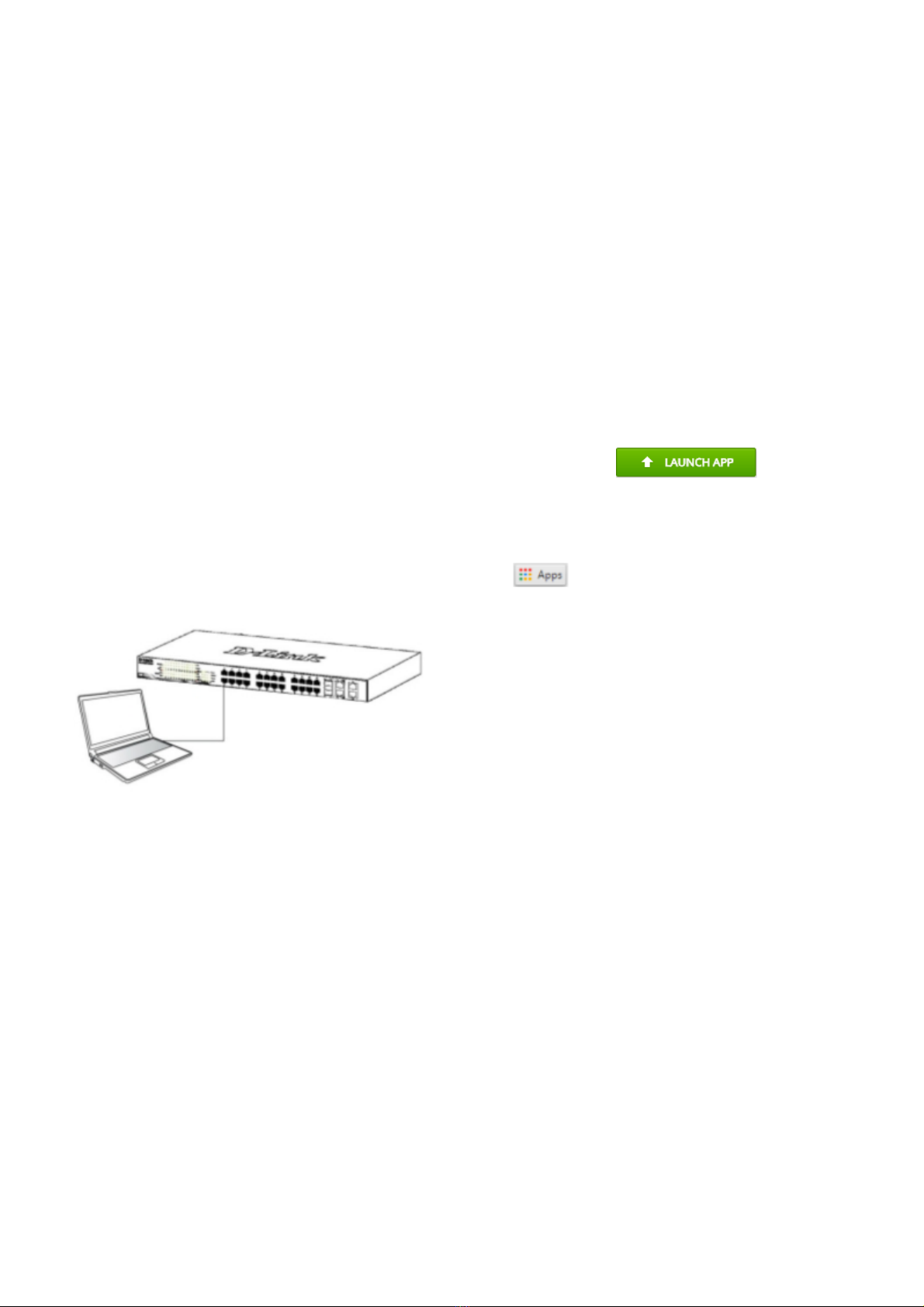

1. Connect the Ethernet cable to any of the ports in front

panel of the switch and to the Ethernet port on the PC.

own IP address, which is used for communication with the

Web UI and DNA.

2. Configure the PC’s IP address to be in the network

segment as the switch. The switch’s default IP

address is 10.90.90.90 with a subnet mask of

For example, to connect to the switch using the default

settings, your PC should have an IP address in the

range: 10.0-255.0-255.1-254 and a subnet mask of

255.0.0.0.

Open the web browser and enter 10.90.90.90 in the

address box. Then press the Enter key

appears, enter the password 'admin'. Press OK to enter

the main configuration window.

2. D-Link Network Assistant

D-Link Network Assistant (DNA) is a program that is used

to discover switches which are in the same Layer 2 network

segment as your PC. You can download the DNA App

from the Chrome Web Store and install it in a Chrome web

browser.

Go to the Chrome web store and search for ‘D-Link

Network Assistant’ to download the App. This can be

reached at the following URL:

https://chrome.google.com/webstore

Click ‘ADD TO CHROME’ button on the right hand side of

the search results.

Click ‘Add app’ button in the pop up window to install the

D-Link Network Assistant in Chrome.

4. When the installation process completes:

(Option 1) Click the ‘LAUNCH APP’ button in the upper-right

corner of the window to start DNA.

(Option 2) Click the ‘Apps’ icon in the upper-left corner of

the Chrome browser and click ‘DNA’ in the Apps list to start

DNA.

Note: for managed switches, users need to enable D-Link

Discovery Protocol (DDP) and create a user name and

password to be able to log in to DNA.

Additional Information

To find out more about D-Link products or marketing

information, please visit the D-Link website at:

http://www.dlink.com/ .

255.0.0.0 and a default gateway of 0.0.0.0.

Правила и условия безопасной эксплуатации

Внимательно прочитайте данный раздел перед установкой и подключением

устройства.

Убедитесь, что устройство и кабели не имеют механических повреждений

Устройство должно быть использовано только по назначению, в соответствии с кратким

руководством по установке.

Устройство предназначено для эксплуата ии в сухом, чистом, не запыленном и

хорошо проветриваемом помещении с нормальной влажностью, в стороне от

мощных источников тепла. Не используйте его на ули е и в местах с повышенной

влажностью. Не размещайте на устройстве посторонние предметы. Вентиля ионные

отверстия устройства должны быть открыты. Температура окружающей среды в

непосредственной близости от устройства и внутри его корпуса должна быть в

пределах от 0 °С до +40 °С.

Электропитание должно соответствовать параметрам электропитания, указанным в

технических характеристиках устройства.

Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли

отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не

используйте жидкие/аэрозольные очистители или магнитные/статические устройства

для очистки. Избегайте попадания влаги в устройство.

Срок службы устройства – 5 лет.

Гарантийный период исчисляется c момента приобретения устройства у

офи иального дилера на территории России и стран СНГ и составляет один год.

Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с

даты производства изделия, которая определяется по 6 (год) и 7 (меся ) ифрам

серийного номера, указанного на наклейке с техническими данными.

Год: С - 2012, D - 2013, E - 2014, F - 2015, G - 2016, H - 2017, I - 2018, J - 2019, 0 - 2020,

1 - 2021.

Меся : 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь.

Устройство должно также быть заземлено, если это предусмотрено конструкцией корпуса

или вилки на кабеле питания.

При обнаружении неисправности устройства обратитесь в сервисный центр или

группу технической поддержки D-Link.

О данном руководстве

Данное руководство содержит пошаговые инструк ии

по установке коммутатора DGS-1100-05PDV2. Помните,

что приобретенная Вами модель может незначительно

отличаться от изображенной в руководстве.

Шаг 1. Распаковка

Откройте коробку и аккуратно распакуйте ее

содержимое. Проверьте по списку наличие всех

компонентов и убедитесь, что они не повреждены.

Если что-либо отсутствует или есть повреждения,

обратитесь к Вашему поставщику.

•Коммутатор DGS-1100-05PDV2

•Комплект для монтажа на стену

•4 резиновые ножки

•Краткое руководство по установке

Шаг 2. Установка коммутатора

Для безопасной установки и эксплуата ии коммутатора

рекомендуется следующее:

•Убедитесь в наличии пространства для

тепловыделения и вентиля ии вокруг

коммутатора.

•Не размещайте тяжелые предметы на

поверхности коммутатора.

Установка на стол или поверхность

При установке коммутатора на стол или какую-либо

поверхность необходимо прикрепить входящие в

комплект поставки резиновые ножки к нижней панели

коммутатора, расположив их по углам. Обеспечьте

достаточное пространство для вентиля ии между

устройством и объектами вокруг него.

Крепление коммутатора к стене

Коммутатор может быть прикреплен к стене. Для этого

на нижней панели коммутатора предусмотрены два

крепежных отверстия.

•Крепление к бетонной стене

1. Установите нейлоновые дюбели в отверстия в

бетонной стене.

2. Вкрутите шурупы из комплекта поставки в

нейлоновые дюбели.

3. Повесьте коммутатор на шурупы крепежными

отверстиями, расположенными на нижней панели.

•Крепление к деревянной стене

1. Вкрутите шурупы из комплекта поставки в

деревянную стену.

2. Повесьте коммутатор на шурупы крепежными

отверстиями, расположенными на нижней панели.

Шаг 3. Подключение питания

Питание коммутатора DGS-1100-05PDV2 осуществляется

только по кабелю Ethernet (Power over Ethernet (PoE))

802.3af/at через порт 5 (PD-порт). Подключите Ethernet-

кабель от питающего устройства к порту 5 на

DGS-1100-05PDV2.

Заземление коммутатора необходимо выполнить

перед включением питания коммутатора.

Необходимые инструменты и оборудование

• Винт заземления (входит в комплект для

монтажа) и винт M4 x 6 мм (не входит в комплект

для монтажа).

•Провод заземления (не входит в комплект для

монтажа). Характеристики провода заземления

должны соответствовать региональным

требованиям по установке. В зависимости от

источника питания и системы для установки

требуется медный провод (от 12 до 6 AWG).

Рекомендуется использовать имеющиеся в

продаже провода 6 AWG. Длина кабеля зависит

от расположения коммутатора по отношению к

средствам заземления.

•Отвертка (не входит в комплект для монтажа).

Заземление коммутатора

1. Убедитесь, что питание коммутатора выключено.

2. Прикрутите клемму заземляющего провода

винтом заземления к коммутатору.

3. Прикрепите клемму на противоположной

стороне провода заземления к заземлителю.

4. Проверьте надежность существующих

соединений.

Функции управлени

Управление коммутатором D-Link осуществляется

через Web-интерфейс или D-Link Network Assistant (DNA).

Если необходимо осуществлять управление только

одним коммутатором D-Link, то наилучшим решением

является использование Web-интерфейса. Каждому

коммутатору должен быть назначен собственный IP-

адрес, который будет использоваться для

управления через Web-интерфейс. Однако если

необходимо осуществлять управление несколькими

коммутаторами D-Link, то наилучшим решением

является применение утилиты DNA. В этом случае не

требуется изменять IP-адрес компьютера и можно

легко приступить к начальной настройке нескольких

коммутаторов. Обратитесь к следующим инструк иям

по настройке через Web-интерфейс и DNA.

1. Web-интерфейс

После успешной установки можно выполнить настройку

коммутатора, следить за его состоянием с помощью

панели индикаторов и просматривать отображаемую

графически статистику в Web-браузере, например в

Internet Explorer, Firefox, Google Chrome, Opera или

Safari.

Для настройки устройства через Web-интерфейс

потребуется следующее оборудование:

•Компьютер с интерфейсом RJ-45

•Стандартный Ethernet-кабель

1. Подключите Ethernet-кабель к любому порту на

передней панели коммутатора и к Ethernet-порту

на компьютере.

2. Для выполнения входа в Web-интерфейс компьютеру

должен быть назначен IP-адрес из

того же диапазона, в котором находится IP-адрес

коммутатора. IP-адрес коммутатора по умолчанию –

10.90.90.90, маска подсети – 255.0.0.0, шлюз по

Для подключения к коммутатору в случае

использования его настроек по умолчанию

компьютеру должен быть назначен IP-адрес 10.x.y.z

(где x/y - это число от 0 до 255, а z - число от 1 до 254)

и маска подсети 255.0.0.0.

3. Откройте Web-браузер, введите в адресной строке

10.90.90.90 и нажмите Enter.

4. После появления окна аутентификации введите

"admin" в поле пароля. Нажмите "OK", чтобы перейти к

главному окну настройки.

2. D-Link Network Assistant

D-Link Network Assistant (DNA) – это программа для

обнаружения коммутаторов в том же L2 сегменте сети,

в котором находится компьютер.

1. Скачайте необходимое программное обеспечение на

сайте компании

2. Запустите установку программы двойным нажатием

на установочный файл Setup.exe.

3. Следуйте инструкциям на экране, чтобы установить

утилиту.

4. После завершения установки нажмите

Пуск > Программы > D-Link > DNA

и запустите утилиту D-Link Network Assistant.

Дополнительна информаци

Для получения дополнительной информации об

устройстве посетите Web-сайт http://www.dlink.ru/.

умолчанию - 0.0.0.0.

http://www.dlink.ru/ru/products/1/

в разделе "Загрузки" соответствующей модели

коммутатора и распакуйте архив.

Технические характеристики DGS-1100-05PDV2

Интерфейсы

5 портов 10/100/1000Base-T (2 порта с поддержкой PoE,

1 PD-порт с поддержкой питания по PoE)

Индикаторы

Power

Link/Activity/Speed (на порт)

PoE Status (на порт PoE)

PD Status (на PD-порт)

Производительность

Коммутационная матрица: 10 Гбит/с

Скорость перенаправления 64-байтных пакетов: 7,44 Mpps

Размер таблицы MAC-адресов: 2K записей

Буфер пакетов: 128 КБ

Flash-память: 2 МБ

Оперативная память: 48 КБ

Jumbo-фрейм: 9 216 байт

Питание

Питание только по кабелю Ethernet (PoE) 802.3af/at

через порт 5

PoE

Стандарт PoE: 802.3af

Порты с поддержкой PoE: порты 1-2

Бюджет мощности PoE: PoE Pass Through (18 Вт при

питании 802.3at / 8 Вт при питании 802.3af)

Размеры (Д x Ш x В)

150 x 97 x 28 мм

Вес

0,38 кг

EMI

FCC Class B, CE Class B, VCCI Class B, BSMI

Безопасность

cUL, CE LVD, CB, BSMI

Кнопки

Кнопка Reset

Стандарты и функции

IEEE 802.3 10Base-T

IEEE 802.3u 100Base-TX

IEEE 802.3ab 1000Base-T

IEEE 802.3az Energy Efficient Ethernet

Автоматическое согласование скорости и режима дуплекса

Управление потоком IEEE 802.3x в режиме полного дуплекса

Автоматическое определение MDI/MDIX на всех портах

Дуплексный режим

Полу-/полный дуплекс для скорости 10/100 Мбит/с

Полный дуплекс для скорости 1000 Мбит/с

Максимальная потребляемая мощность

24,08 Вт (функция PoE включена)

3,24 Вт (функция PoE выключена)

Потребляемая мощность в режиме ожидания

1,728 Вт

MTBF (часы)

2 357 475

Уровень шума

0 дБ

Система вентиляции

Пассивная

Температура

Рабочая: от 0 до 40 C

Хранения: от -40 до 70 C

Влажность

При эксплуатации: от 0% до 90% без конденсата

При хранении: от 0% до 95% без конденсата

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

ОФИСЫ

Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link.

D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока.

Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через

Интернет.

Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно, кроме

официальных праздничных дней. Звонок бесплатный по всей России.

Техническая поддержка D-Link:

8-800-700-5465

Техническая поддержка через Интернет:

http://www.dlink.ru

e-mail: [email protected]

Изготовитель:

Д-Линк Корпорейшн, 11494, Тайвань, Тайбэй, Нэйху Дистрикт, Синху 3-Роуд, № 289

Уполномоченный представитель, импортер:

ООО “Д-Линк Трейд”

390043, г. Рязань, пр. Шабулина, д.16

Тел.: +7 (4912) 575-305

Россия

Москва, Графский переулок, 14

Тел. : +7 (495) 744-00-99

E-mail: [email protected]

Україна

Київ, вул. Межигірська, 87-А

Тел.: +38 (044) 545-64-40

E-mail: [email protected]

Moldova

Chisinau; str.C.Negruzzi-8

Tel: +373 (22) 80-81-07

E-mail:[email protected]

Беларусь

Мінск, пр-т Незалежнасці, 169

Тэл.: +375 (17) 218-13-65

E-mail: [email protected]

Қазақстан

Алматы, Құрманғазы к-cі,143 үй

Тел.: +7 (727) 378-55-90

E-mail: [email protected]

Հայաստան

Երևան, Դավթաշեն 3-րդ

թաղամաս, 23/5

Հեռ.՝ +374 (10) 39-86-67

Էլ. փոստ՝ [email protected]

Latvija

Rīga, Lielirbes iela 27

Tel.: +371 (6) 761-87-03

E-mail: [email protected]

Lietuva

Vilnius, Žirmūnų 139-303

Tel.: +370 (5) 236-36-29

E-mail: [email protected]

Eesti

E-mail: [email protected]

Türkiye

Uphill Towers Residence A/99

Ataşehir /ISTANBUL

Tel: +90 (216) 492-99-99

Email: [email protected]

לארשי

20 םימישגמה 'חר

ןולטמ תירק

הווקת חתפ

072-2575555

[email protected]

Autres manuels pour DGS-1100-05PDV2

Table des matières

Autres manuels D-Link Changer

D-Link

D-Link xStack DGS-3610 Series Manuel utilisateur

D-Link

D-Link xStack DES-3800 Series Manuel utilisateur

D-Link

D-Link xStack DGS-3324SRi Manuel utilisateur

D-Link

D-Link DIS-100E Series Manuel utilisateur

D-Link

D-Link DFE-2600 Series Manuel utilisateur

D-Link

D-Link DI-707 Manuel utilisateur

D-Link

D-Link DES-3028 Manuel utilisateur

D-Link

D-Link DGS-3100 SERIES Manuel utilisateur

D-Link

D-Link DSD-150 - SecureSpot Internet Security... Manuel utilisateur

D-Link

D-Link xStack DES-3526 Manuel utilisateur

D-Link

D-Link DKVM-210H Manuel utilisateur

D-Link

D-Link DXS-1210-16TC Manuel utilisateur

D-Link

D-Link DSS-16+ Manuel utilisateur

D-Link

D-Link DSS-100E-18P Manuel utilisateur

D-Link

D-Link DGS-1210 Series Manuel utilisateur

D-Link

D-Link DUB-M520 Manuel utilisateur

D-Link

D-Link DGS-1008T Manuel utilisateur

D-Link

D-Link DES-3226SM - 1000Mbps Ethernet Switch Manuel utilisateur

D-Link

D-Link DGS-1016S Manuel utilisateur

D-Link

D-Link DUB-H7 - Hub - USB Manuel utilisateur

D-Link

D-Link DAS-3626 Manuel utilisateur

D-Link

D-Link 55443 Manuel utilisateur

D-Link

D-Link DKVM-222 Manuel utilisateur

D-Link

D-Link KVM-121 Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur

Cabletron Systems

Cabletron Systems GIGAswitch GSR-16 Manuel utilisateur
