D-Link DES-1024D Manuel utilisateur

24-PORT FAST ETHERNET

DESKTOP SWITCH

Quick Installation Guide+

Краткое руководство по установке+

Guía de Instalación Rápida+

Guia de Instalação Rápida+

快速安裝指南+

Petunjuk Pemasangan Cepat+

クイックインストールガイド+

DES-1024D

ENGLISH

Notice Before Setup the DES-1024D

The setup of the Switch can be performed using the following steps:

A. Install the DES-1024D in a fairly cool and dry place. See Technical Specications for the

acceptable operation temperature and humidity ranges.

B. Install the Switch in a site free from strong electromagnetic source, vibration, dust, and

direct sunlight.

C. Make sure that there is proper heat dissipation from and adequate ventilation around the

Switch. Do not place heavy objects on the Switch.

D. Visually inspect the power cable and ensure that it is rmly inserted into a suitable power outlet.

Installation

Desktop or Shelf Installation Rack Installation

When installing the Switch on a desktop

or shelf, the rubber feet included with

the device must be rst attached. Attach

these cushioning feet on the bottom at

each corner of the device. Allow enough

ventilation space between the device

and the objects around it.

The Switch can be mounted in an EIA standard size,

19-inch rack, which can be placed in a wiring closet

with other equipment. To install, attach the mounting

brackets on the switch’s front panel (one on each side)

and secure them with the screws provided.

Then, use the screws provided with the equipment

rack to mount the Switch in the rack.

DES-1024D Quick Installation

Guide

Power Cord Rack-mount bracket

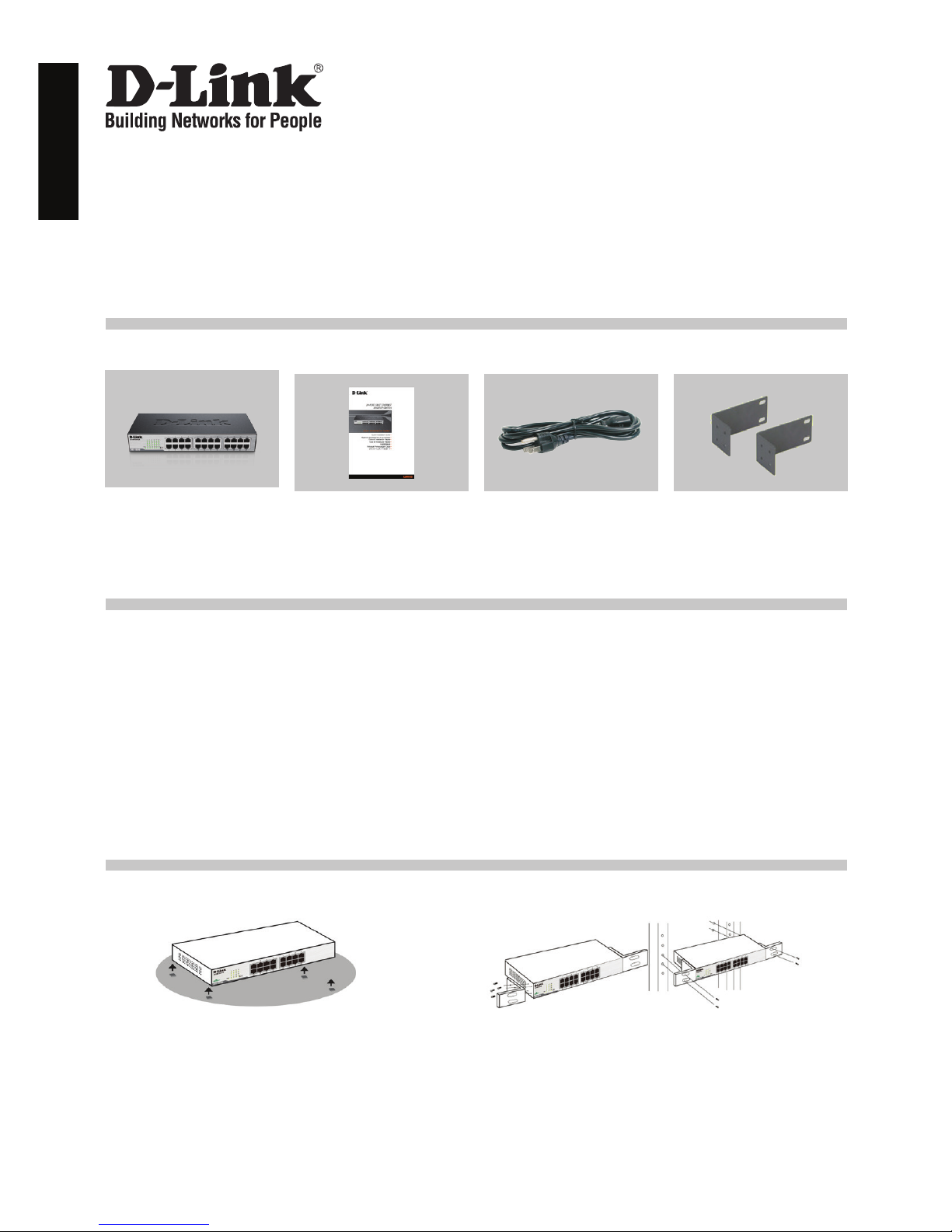

These are the items included with your DES-1024D purchase:

Check Your Package Contents

Quick Installation Guide

DES-1024D

24-Port Fast Ethernet Desktop Switch

ENGLISH

To prevent accidental removal of the AC power cord, it is recommended to install the

power cord clip together with the power cord.

A. With the rough side facing down, insert the

Tie Wrap into the hole below the power

socket.

Insert Tie Wrap to the Switch

B. Plug the AC power cord into the power

socket of the Switch.

Connect the power cord to the Switch

C. Slide the Retainer through the Tie Wrap until

the end of the cord.

Slide the Retainer through the Tie Wrap

D. Circle the tie of the Retainer around the

power cord and into the locker of the

Retainer.

Circle around the power cord

E. Fasten the tie of the Retainer until the

power cord is secured.

Secure the power cord

Installing Power Cord Clip

ENGLISH

A. Power

The Switch can be used with AC power sources 100 - 240 VAC, 50 - 60 Hz. The Switch’s

power supply will adjust to the local power source automatically and may be turned on

without having any or all LAN segment cables connected.

B. 10/100 Mbps Fast Ethernet Ports

These ports support network speeds of either 10 Mbps or 100 Mbps, and can operate in

half- and full- duplex transfer modes. These ports also support automatic MDI/MDIX

crossover detection, which gives the Switch true, “plug and play” capabilities. Just connect

any network cable between the Switch and the device, and The Switch will automatically

detect the settings of the device and adjust itself accordingly.

The LED Indicators will allow you to monitor, diagnose and troubleshoot any potential problem

with the switch, connection or attached devices.

A. Power

This indicator lights green when the Switch is receiving power, otherwise, it is off.

B. Link / Act

These LED indicators are lighted up when there is a secure connection (or link) to any ports.

The LED indicators blink whenever there is reception or transmission (i.e. Activity--Act) of

data occurring at a port.

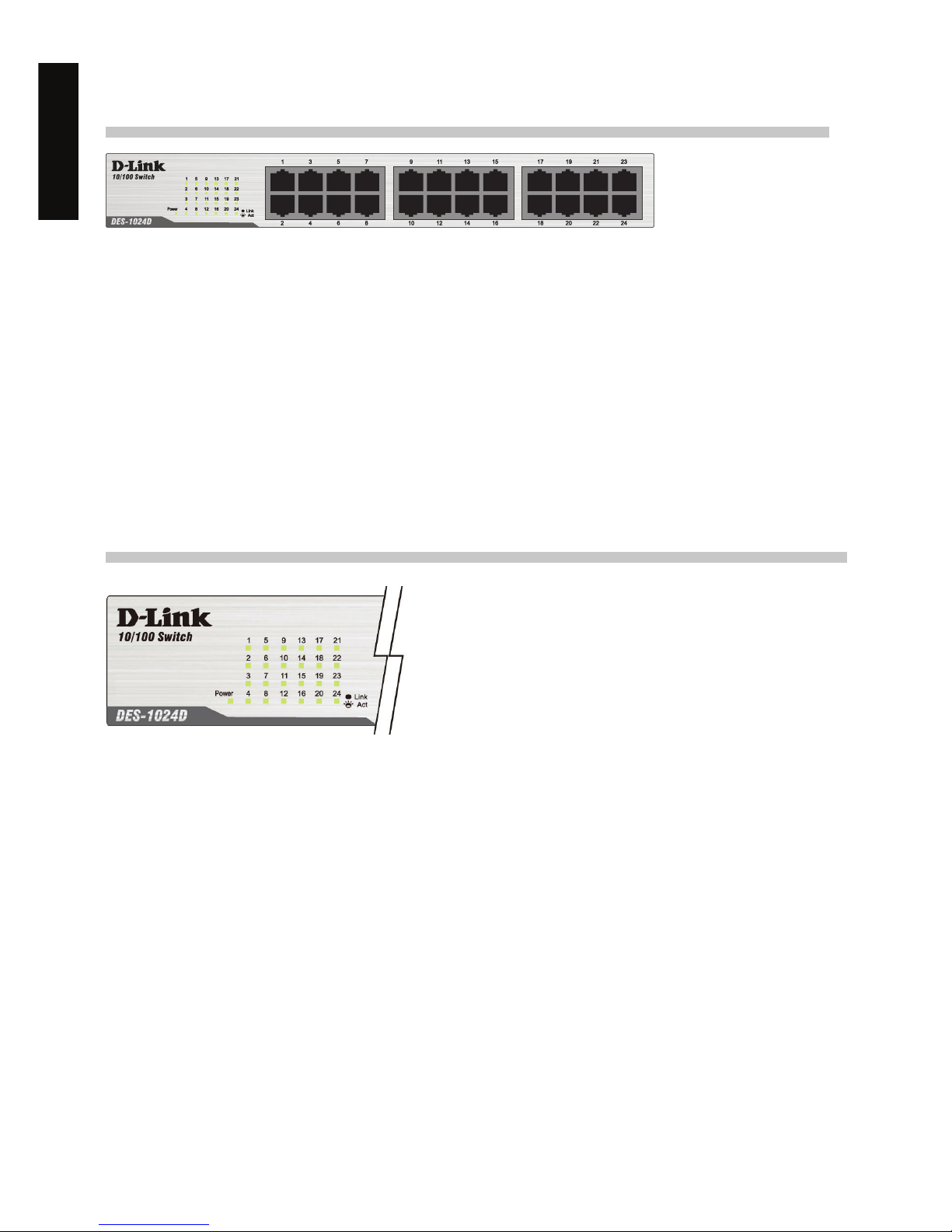

Connecting the DES-1024D Fast Ethernet Switch to

Your Network

LED Indicators

DES-1024D

ENGLISH

TECHNICAL SUPPORT

Australia:

Tel: 1300-766-868

24/7 Technical Support

Web: http://www.dlink.com.au

E-mail: [email protected]

India:

Tel: +91-832-2856000

Toll Free 1800-233-0000

Web: www.dlink.co.in

E-Mail: [email protected]

Singapore, Thailand, Indonesia,

Malaysia, Philippines, Vietnam:

Singapore - www.dlink.com.sg

Thailand - www.dlink.co.th

Indonesia - www.dlink.co.id

Malaysia - www.dlink.com.my

Philippines - www.dlink.com.ph

Vietnam - www.dlink.com.vn

Korea:

Tel : +82-2-2028-1810

Monday to Friday 9:00am to 6:00pm

Web : http://d-link.co.kr

E-mail : [email protected]

New Zealand:

Tel: 0800-900-900

24/7 Technical Support

Web: http://www.dlink.co.nz

E-mail: [email protected]

South Africa and Sub Sahara

Region:

Tel: +27 12 661 2025

08600 DLINK (for South Africa only)

Monday to Friday 8:30am to 9:00pm South

Africa Time

Web: http://www.d-link.co.za

E-mail: [email protected]

Saudi Arabia (KSA):

Tel: +966 01 217 0008

Fax: +966 01 217 0009

Saturday to Wednesday 9.30AM to 6.30PM

Thursdays 9.30AM to 2.00 PM

E-mail: [email protected]

D-Link Middle East - Dubai, U.A.E.

Plot No. S31102,

Jebel Ali Free Zone South,

P.O.Box 18224, Dubai, U.A.E.

Tel: +971-4-8809022

Fax: +971-4-8809066 / 8809069

Technical Support: +971-4-8809033

General Inquiries: [email protected]

Tech Support: [email protected]

Egypt

1, Makram Ebeid Street - City Lights Building

Nasrcity - Cairo, Egypt

Floor 6, ofce C2

Tel.: +2 02 26718375 - +2 02 26717280

Technical Support: +2 02 26738470

General Inquiries: [email protected]

Tech Support: [email protected]

Kingdom of Saudi Arabia

Ofce # 84 ,

Al Khaleej Building ( Mujamathu Al-Khaleej)

Opp. King Fahd Road, Olaya

Riyadh - Saudi Arabia

Tel: +966 1 217 0008

Technical Support:

+966 1 2170009 / +966 2 6522951

General Inquiries: [email protected]

Tech Support: [email protected]

Pakistan

Islamabad Ofce:

61-A, Jinnah Avenue, Blue Area,

Suite # 11, EBC, Saudi Pak Tower,

Islamabad - Pakistan

Tel.: +92-51-2800397, 2800398

Fax: +92-51-2800399

Karachi Ofce:

D-147/1, KDA Scheme # 1,

Opposite Mudassir Park, Karsaz Road,

Karachi – Pakistan

Phone: +92-21-34548158, 34326649

Fax: +92-21-4375727

Technical Support: +92-21-34548310, 34305069

General Inquiries: [email protected]

Tech Support: [email protected]

You can nd software updates and user documentation on the D-Link website.

Tech Support for customers in

ENGLISH

TECHNICAL SUPPORT

Iran

Unit 5, 5th Floor, No. 20, 17th Alley , Bokharest

St. , Argentine Sq. ,

Tehran IRAN

Postal Code : 1513833817

Tel: +98-21-88880918,19

+98-21-88706653,54

General Inquiries: [email protected]

Tech Support: [email protected]

Morocco

M.I.T.C

Route de Nouaceur angle RS et CT 1029

Bureau N° 312 ET 337

Casablanca , Maroc

Phone : +212 663 72 73 24

Email: [email protected]

Lebanon RMA center

Dbayeh/Lebanon

PO Box:901589

Tel: +961 4 54 49 71 Ext:14

Fax: +961 4 54 49 71 Ext:12

Email: [email protected]

Bahrain

Technical Support: +973 1 3332904

Kuwait:

Technical Support: + 965 22453939 / +965

22453949

Türkiye Merkez İrtibat Ofisi

Ayazağa Maslak yolu

Erdebil Cevahir İş Merkezi No: 5/A Ayazağa /

Maslak İstanbul

Tel: +90 212 2895659

Ücretsiz Müşteri Destek Hattı: 0 800 211 00 65

Web:www.dlink.com.tr

Teknik Destek: [email protected]

073-796-2797

PYCCКИЙ

В комплект поставки DES-1024D входит следующее:

Проверьте содержимое комплекта

Мастер по быстрой установке

DES-1024D

24-Port Fast Ethernet Desktop Switch

DES-1024D Руководство по

быстрой установке

Прежде чем начать установку DES-1024D

Для установки коммутатора необходимо сделать следующие шаги:

A. Установите DES-1024D в достаточно сухом и прохладном месте. В технических

характеристиках приведены допустимые диапазоны рабочих температур и

влажности.

B. Установите коммутатор в месте, защищенном от воздействия сильных

электромагнитных полей, вибрации, пыли и прямых солнечных лучей.

C. Убедитесь, что имеется достаточно пространства для рассеивания тепла и вентиляции

вокруг коммутатора. Не размещайте тяжелые или нагревающиеся объекты на коммутатор

D. Осмотрите шнур питания и убедитесь, что он надежно подключен к розетке сети питания.

Шнур питания Крепежный комплект

для монтажа в стойку

Установка

Установка на стол или на

поверхность Установка в стойку

При установке коммутатора на стол или

поверхность, необходимо прикрепить

к нему поставляемые вместе с ним

резиновые ножки. Самоклеющиеся ножки

крепятся на дне устройства по его углам.

Обеспечьте достаточное пространство

для вентиляции между устройством и

объектами вокруг него.

Коммутатор допускает установку в стандартную

19-дюймовую стойку EIA , которая, как правило,

размещается в серверной комнате вместе с другим

оборудованием. Прикрепите монтажные уголки к

боковым панелям коммутатора (по одному с каждой

стороны) и закрепите их прилагаемыми винтами.

Затем используйте прилагаемые к стойке винты для

закрепления коммутатора к стойке.

PYCCКИЙ

Для предотвращения случайного отключения кабеля питания AC рекомендуется

установить фиксирующую стяжку.

A. Установите стяжку замком вниз в

отверстие, расположенное под разъемом

питания.

Установка кабельной стяжки на

коммутатор

B. Подключите кабель питания AC к разъему

питания на коммутаторе.

Подключение кабеля питания к

коммутатору

C. Наденьте зажим на стяжку и сместите

его в сторону разъема для подключения

кабеля питания.

Установка зажима на стяжку

D. Оберните хвостик зажима вокруг

кабеля питания и вставьте его в

фиксирующий замок..

Фиксация кабеля питания

E. Затяните хвостик зажима до

надежной фиксации кабеля питания.

Закрепление кабеля питания

Установка стяжки для закрепления кабеля питания

PYCCКИЙ

A. Питание

Коммутатор использует источник питания переменного тока 100 - 240 В, 50 - 60 Hz.

Блок питания коммутатора автоматически настраивается на имеющийся источник

питания и может быть включен, даже если ни один сетевой кабель не подключен.

B. Порты 10/100 Мбит/с Fast Ethernet

Эти порты поддерживают скорость передачи 10 Мбит/с или 100 Мбит/с и могут

работать в полу- и полнодуплексном режимах. А также эти порты поддерживают

автоматическое определение полярности MDI/MDIX и технологию ”Plug and Play”.

Подключите любой сетевой кабель между коммутатором и устройством, и коммутатор

автоматически обнаружит параметры устройства и приведет свои соответствующие

настройки.

Подключение коммутатора DES-1024D Fast

Ethernet к сети

Индикаторы

Индикаторы позволяют управлять, обнаруживать и выявлять некоторые возможные

проблемы коммутатора или подключенных устройств.

A. Power

Индикатор горит зеленым светом при включенном питании коммутатора, и не горит – в

противном случае.

B. Link / Act

Индикаторы загораются зеленым при успешном соединении (Link) к подключенным к

ним устройствам. Индикаторы мигают зеленым при приеме или передаче данных по

соответствующему порту (Act).

DES-1024D

PYCCКИЙ

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

ОФИСЫ

Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link.

D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока.

Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через

Интернет.

Техническая поддержка D-Link:

8-800-700-5465

Техническая поддержка через Интернет:

http://www.dlink.ru

e-mail: [email protected]

Россия

129626 г. Москва

Графский пер., 14

Тел.: +7 (495) 744-0099

Украина

04080 г. Киев , ул. Межигорская, 87-А, офис 18

Тел.: +38 (044) 545-64-40

E-mail: [email protected]

Беларусь

220114, г. Минск, проспект Независимости,

169 , БЦ "XXI Век"

Тел.: +375(17) 218-13-65

E-mail: [email protected]

Казахстан

050008, г. Алматы, ул. Курмангазы, 143

(уг. Муканова)

Tел./факс: +7 727 378-55-90

E-mail: [email protected]

Армения

0038, г. Ереван, ул. Абеляна, 6/1, 4 этаж

Тел./Факс: + 374 (10) 398-667

E-mail: [email protected]

Грузия

Тел./Факс: +995 (593) 98-3210

Lietuva

09120, Vilnius, Žirmūnų 139-303

Tel./faks. +370 (5) 236-3629

E-mail: [email protected]

Eesti

Mustamae 55-314

10621, Tallinn

Tel +372 613 9771

e-mail: [email protected]

Latvija

Mazā nometņu 45/53 (ieeja no Nāras ielas)

LV-1002, Rīga

Tel.:+371 7 618-703

Fax: +371 7 618-706

e-pasts: [email protected]

Autres manuels pour DES-1024D

Table des matières

Langues :

Autres manuels D-Link Changer

D-Link

D-Link DES-3852 - xStack Switch - Stackable Manuel utilisateur

D-Link

D-Link DGS-1250-52XMP Manuel utilisateur

D-Link

D-Link DIS-RK200G Manuel utilisateur

D-Link

D-Link Web Smart Switch DGS-1210-16 Manuel utilisateur

D-Link

D-Link DGS-1210-28MP/FL Manuel utilisateur

D-Link

D-Link DGS-1005D - Switch Manuel utilisateur

D-Link

D-Link DGS-1008TL Manuel utilisateur

D-Link

D-Link DES-3624i Manuel utilisateur

D-Link

D-Link DGS-1005A Manuel utilisateur

D-Link

D-Link KVM-410 - Single Port KVM Switch Manuel utilisateur

D-Link

D-Link DUB-1341 Manuel utilisateur

D-Link

D-Link DES-1250G Manuel utilisateur

D-Link

D-Link DXS-3250E - xStack Switch Manuel utilisateur

D-Link

D-Link DGS-1008G Manuel utilisateur

D-Link

D-Link DKVM-4K - KVM Switch Manuel utilisateur

D-Link

D-Link DGS-1026MP Manuel utilisateur

D-Link

D-Link DWS-3160 Series Manuel utilisateur

D-Link

D-Link DUB-M810 Manuel utilisateur

D-Link

D-Link DGS-1016D - Switch Manuel utilisateur

D-Link

D-Link GO-SW-5E Manuel utilisateur

D-Link

D-Link DKVM-222 Manuel utilisateur

D-Link

D-Link DGS-105 - Switch Manuel utilisateur

D-Link

D-Link DGS-1510-52XMP Manuel utilisateur

D-Link

D-Link xStack DES-3552 Series Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur

Cabletron Systems

Cabletron Systems GIGAswitch GSR-16 Manuel utilisateur
