D-Link DGS-1250-28X Manuel utilisateur

D-Link

DGS-1250-28X

24 10/100/1000Base-T ports + 4 10GBase-X SFP+ ports L2 Smart Mana ed Switch

Настраиваемый коммутатор 2 уровня c 24 портами 10/100/1000Base-T и 4

портами 10GBase-X SFP+

Quick Installation Guide

Краткое руководство по установке

Infor ation in this docu ent is subject to change without notice.

Packa e Contents

Open the shipping carton of the Switch and carefully unpack its contents. If any item is

missing or damaged, please contact your local D-Link reseller for replacement. The carton

should contain the following items:

One D S-1250-28X switch

One AC power cord

One console cable (RJ-45 to RS-232)

One rack mounting kit (two brackets and screws)

Four rubber feet with adhesive backing

One power cord retainer set

One Quick Installation uide

One CD

Installation Guidelines

This section will discuss the hardware installation guidelines that the user must follow in

order to properly and safely install this switch into the appropriate environment.

Visually inspect the power cord and see that it is fully secured to both the power

connector, on the Switch, and the electrical outlet that supplies power.

Install the Switch in a fairly cool and dry place within the acceptable operating

temperature and humidity ranges.

Install the Switch in a site free from strong electromagnetic field generators such as

motors, vibration, dust, and direct exposure to sunlight.

Installing the Switch without a Rack

This section is used to guide the user through installing the Switch in an area other than a

switch rack. Attach the included rubber feet to the bottom of the Switch. Take note that

there should be marked blocks on the bottom of the Switch to indicate where to attach the

rubber feet. These markings are usually found in each corner on the bottom of the device.

The rubber feet cushion the Switch, protecting the casing from scratches and preventing it

from scratching other surfaces.

Figure 1 — Attaching rubber feet to the Switch



Install the Switch on a sturdy, level surface that can support the weight of the Switch. Do

not place any heavy objects on the Switch. The power outlet should be within 1.82 meters

(6 feet) of the Switch. Make sure that there is proper heat dissipation from and adequate

ventilation around the Switch. Leave at least 10 cm (4 inches) of space at the front, sides,

and rear of the Switch for ventilation.

Installing the Switch in a Standard 19'' Rack

This section is used to guide the user through installing the Switch into a switch rack. The

Switch can be mounted in a standard 19"(1U) rack using the provided mounting brackets.

Fasten the mounting brackets to the sides of the Switch using the screws provided.

Figure 2 — Attaching rack- ount brackets to the Switch

Fasten the mounting brackets in any available open space in the rack using the screws

provided with the rack.

Figure 3 — Installing the Switch in a Rack

Installin Transceivers into the Transceiver Ports

The Switch is equipped with Enhanced Small Form-factor Pluggable (SFP+) ports that can

be used to connect various other networking devices to this switch that do not support the

standard RJ-45 wiring connection. These ports are generally used to connect this switch to

optical fiber connections and can be used to connect devices to the Switch over great

distances. The maximum distance that the RJ-45 wiring connection can reach is 100

meters. Fiber optic connections can span several kilometers.



Figure 4 — Inserting transceivers into the transceiver ports

Power On (AC Power)

Plug one end of the AC power cord into the power socket of the Switch and the other end

into the local power source outlet.

Power Failure (AC Power)

In the event of a power failure, just as a precaution, unplug the power cord from the

Switch. After the power returns, plug the power cord back into the power socket of the

Switch.

Installing Power Cord Retainer

To prevent accidental removal of the AC power cord, it is recommended to install the

power cord retainer together with the power cord.

With the rough side facing down, insert the tie wrap into the hole below the power socket.

Figure 5 — Insert Tie Wrap into the Switch

Plug the AC power cord into the power socket of the Switch.



Figure 6 — Connect the power cord to the Switch

Slide the retainer through the tie wrap until the end of the cord.

Figure 7 — Slide the Retainer through the Tie Wrap

Circle the tie of the retainer around the power cord and into the locker of the retainer.

Figure 8 — Circle around the power cord



Fasten the tie of the retainer until the power cord is secured.

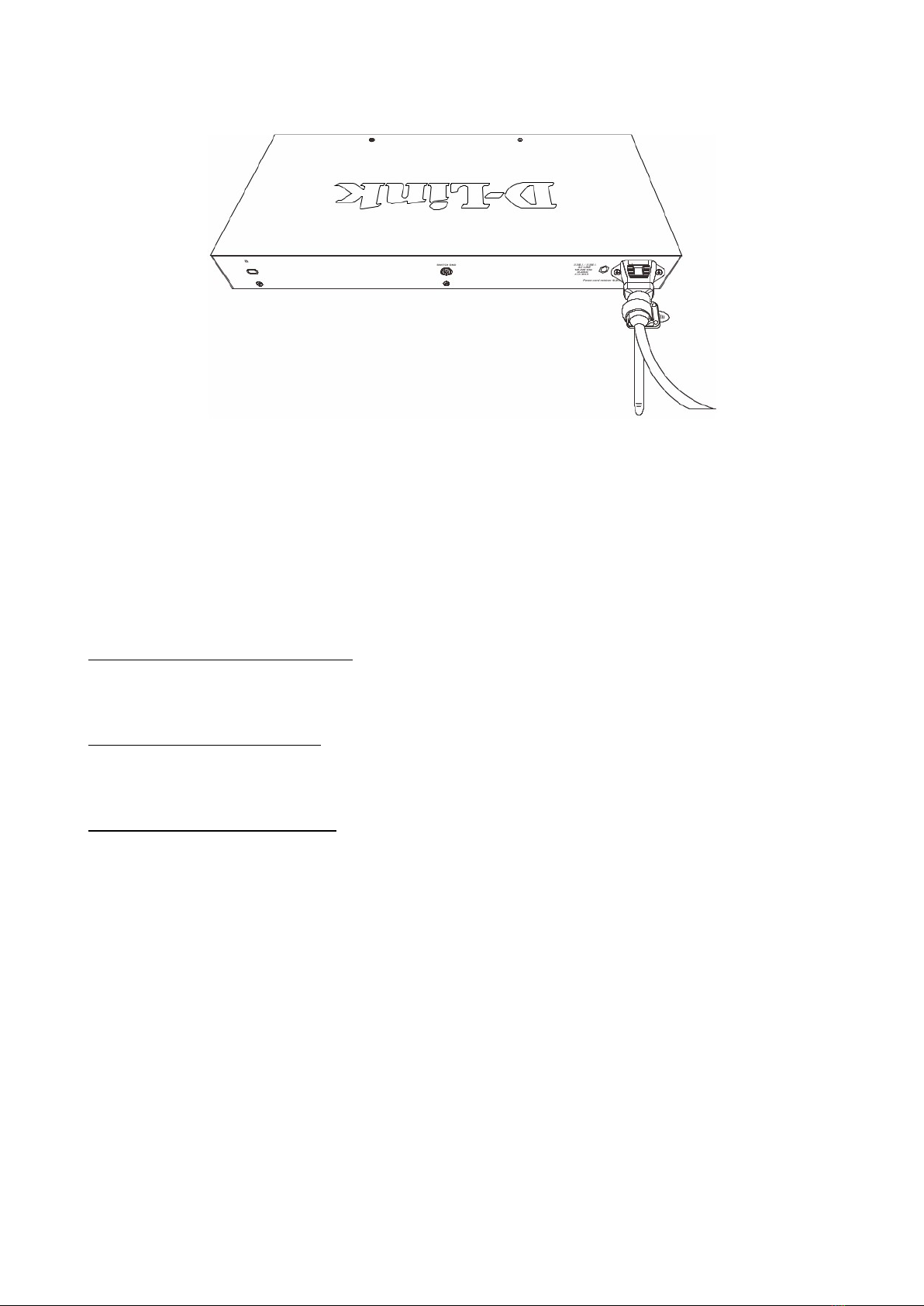

Figure 9 — Secure the power cord

Mana ement Options

This Switch provides multiple access platforms that can be used to configure, manage,

and monitor networking features available on this Switch. Currently there are three

management platforms available which are described below.

Co and Line Interface (CLI)

This Switch can be managed, out-of-band, by using the console port on the front panel of

the Switch.

SNMP-based Manage ent

The Switch can be managed with an SNMP-compatible console program. The Switch

supports SNMP v1, SNMPv2c and SNMPv3.

Web User Interface (Web UI)

The Web UI can be accessed from any computer running web browsing software. This

management interface is a more graphical representation of the features that can be

viewed and configured on this Switch.

Connectin to the Console Port

The front panel of the Switch provides an RJ-45 console port to connect a remote system

for monitoring and configuring the Switch.

To use the RJ-45 console port, the following equipment is needed:

A terminal or a computer with both an RS-232 serial port and terminal emulation

software

A console cable with a male DB9 connector on one end and an RJ-45 connection

on the other



To connect the RJ-45 console port on the Switch to the computer:

Connect the male DB9 connector on the console cable (shipped with the Switch) to

the RS-232 serial port on the computer running terminal emulation software then

insert the RJ-45 connector into the RJ-45 console port on the front of the Switch.

To configure the terminal emulation software as follows:

Select the appropriate serial port (COM1 or COM2).

Set the data rate to 115200 baud.

Set the data format to 8 data bits, 1 stop bit, and no parity.

Set flow control to none.

Figure 10 — COM Port Configuration

Connecting to the Switch for the First Ti e

After successfully connecting to the Switch’s console port and the Switch was turned on,

the boot-up procedure will be displayed, as shown below.

After the Switch was successfully booted up, the username and password prompt will

appear. Both the default Userna e and Password is admin. Enter the username and

password and press ENTER after each entry.



NOTE: For security reasons, it is highly recommended to configure a personal

username and password for this Switch.

Lo in into the Web UI

Supported Web browsers:

Microsoft Internet Explorer 8 or above

Firefox

oogle Chrome

Safari

To access the Web UI, open a standard web browser, enter the Switch’s IP address into

the address bar of the browser, and press the ENTER key. To access the Web UI from

normal LAN ports, the default IP address is 10.90.90.90, with a subnet mask of 255.0.0.0.

When connecting to the Web UI of the Switch for the first time, enter User Na e and

Password (both admin) in the corresponding fields and click Login.

Figure 11 — Web UI Login Window



Информация в данном документе может быть изменена без предварительного

уведомления.

Правила и условия безопасной эксплуатации

Внимательно прочитайте данный раздел перед установкой и подключением

устройства. Убедитесь, что устройство и кабели не имеют механических

повреждений. Устройство должно быть использовано только по назначению, в

соответствии с руководством по установке.

Устройство предназначено для эксплуатации в сухом, чистом, незапыленном и

хорошо проветриваемом помещении с нормальной влажностью, в стороне от

мощных источников тепла. Не используйте его на улице и в местах с повышенной

влажностью. Не размещайте на устройстве посторонние предметы. Вентиляционные

отверстия устройства должны быть открыты. Температура окружающей среды в

непосредственной близости от устройства и внутри его корпуса должна быть в

пределах от -5 °С до +50 °С.

Электропитание должно соответствовать параметрам электропитания, указанным в

технических характеристиках устройства.

Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли

отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не

используйте жидкие/аэрозольные очистители или магнитные/статические устройства

для очистки. Избегайте попадания влаги в устройство.

Устройство должно быть заземлено, если это предусмотрено конструкцией корпуса

или вилки на кабеле питания.

Срок службы устройства – 5 лет.

Гарантийный период исчисляется c момента приобретения устройства у

официального дилера на территории России и стран СНГ и составляет один год.

Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с

даты производства изделия, которая определяется по 6 (год) и 7 (месяц) цифрам

серийного номера, указанного на наклейке с техническими данными.

Год: A - 2010, B - 2011, С - 2012, D - 2013, E - 2014, F - 2015, - 2016, H - 2017, I -

2018, J - 2019.

Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь.

При обнаружении неисправности устройства обратитесь в сервисный центр или

группу технической поддержки D-Link.



Комплект поставки

Откройте коробку и аккуратно распакуйте ее содержимое. Проверьте по списку

наличие всех компонентов и убедитесь, что они не повреждены. Если что-либо

отсутствует или есть повреждения, обратитесь к Вашему поставщику.

Коммутатор D S-1250-28X

Кабель питания

Фиксатор для кабеля питания

Консольный кабель (с разъемами RJ-45 и RS-232)

2 крепежных кронштейна для установки в 19-дюймовую стойку

Комплект для монтажа

4 резиновые ножки

Краткое руководство по установке

Компакт-диск

Установка коммутатора

Для безопасной установки и эксплуатации коммутатора рекомендуется следующее:

Осмотрите кабель питания и убедитесь, что он надежно подключен к

соответствующему разъему на задней панели коммутатора.

Установите коммутатор в сухом и прохладном месте для обеспечения

надлежащей рабочей температуры и влажности.

Установите коммутатор в том месте, где отсутствуют источники сильного

электромагнитного поля, вибрация, пыль и воздействие прямых солнечных

лучей.

Установка на плоскую поверхность

При установке коммутатора на стол или какую-либо поверхность необходимо

прикрепить входящие в комплект поставки резиновые ножки к нижней панели

коммутатора, расположив их по углам.

Рисунок 1 — Крепление резиновых ножек

Установите устройство на твердой и ровной поверхности, которая способна

выдержать его вес. Не размещайте тяжелые предметы на поверхности коммутатора.

Электрическая розетка должна находиться не менее чем в 1,82 метре от

коммутатора. Убедитесь, что вокруг устройства достаточно пространства для

надлежащего рассеивания тепла и вентиляции. Оставьте по меньшей мере 10 см

пространства спереди, сбоку и сзади коммутатора для обеспечения вентиляции.



Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels D-Link Changer

D-Link

D-Link DSS-16+ Manuel utilisateur

D-Link

D-Link DQS-5000-54SQ28 Manuel utilisateur

D-Link

D-Link KVM-410 - Single Port KVM Switch Manuel utilisateur

D-Link

D-Link DUB-M910 Manuel utilisateur

D-Link

D-Link DES-1026G Manuel utilisateur

D-Link

D-Link DGS-3000-52X Manuel utilisateur

D-Link

D-Link EasySmart DGS-1100-08P Manuel utilisateur

D-Link

D-Link 1016T - DGS Switch Manuel utilisateur

D-Link

D-Link Single port Kvm Switch over ip KVM-410 Manuel utilisateur

D-Link

D-Link Web Smart Switch DGS-1210-28 Manuel utilisateur

D-Link

D-Link DES-1018P Manuel utilisateur

D-Link

D-Link DKVM-16 - KVM Switch Manuel utilisateur

D-Link

D-Link DES-3326SRM Manuel utilisateur

D-Link

D-Link DGS-1510 Series Manuel utilisateur

D-Link

D-Link DES-1226G Manuel utilisateur

D-Link

D-Link DES-3526 - Switch - Stackable Manuel utilisateur

D-Link

D-Link DUB-1340 Manuel utilisateur

D-Link

D-Link DES-815 Manuel utilisateur

D-Link

D-Link DGS-1210-10/FL Manuel utilisateur

D-Link

D-Link DSS-16+ Manuel utilisateur

D-Link

D-Link DHP-342 Manuel utilisateur

D-Link

D-Link DGS-1008G Manuel utilisateur

D-Link

D-Link xStack DGS-3400 Series Manuel utilisateur

D-Link

D-Link DGS-1248T - Switch Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur

Cabletron Systems

Cabletron Systems GIGAswitch GSR-16 Manuel utilisateur
