English
1 32
Side Screen Awning
Art.no 31-1752 Model KW-2030
Please read theentire instruction manual before using theproduct and then save
it for future reference. We reserve theright for any errors in text or images and any
necessary changes made to technicaldata. In theevent of technical problems or other
queries, please contact our Customer Services (see address details on theback).
Safety
• Never install theproduct if any of its parts is missing or damaged.
• Keep children and pets at asafe distance during installation.
• Never modify theproduct.
• Theproduct is intended to provide protection from sunlight and improve privacy.
Neveruse theproduct in severely windy weather.
Product description
Aflexible way to easily protect your outdoor areas from wind and pryingeyes. Quickly
and easily screens off terraces or other outdoor areas and is removed just as easily.
Arrange thescreen as awall-mounted to free standing post (included) setup, which can be
mounted onto decking, etc, or mount between twowalls. Aluminium and grey polyester.

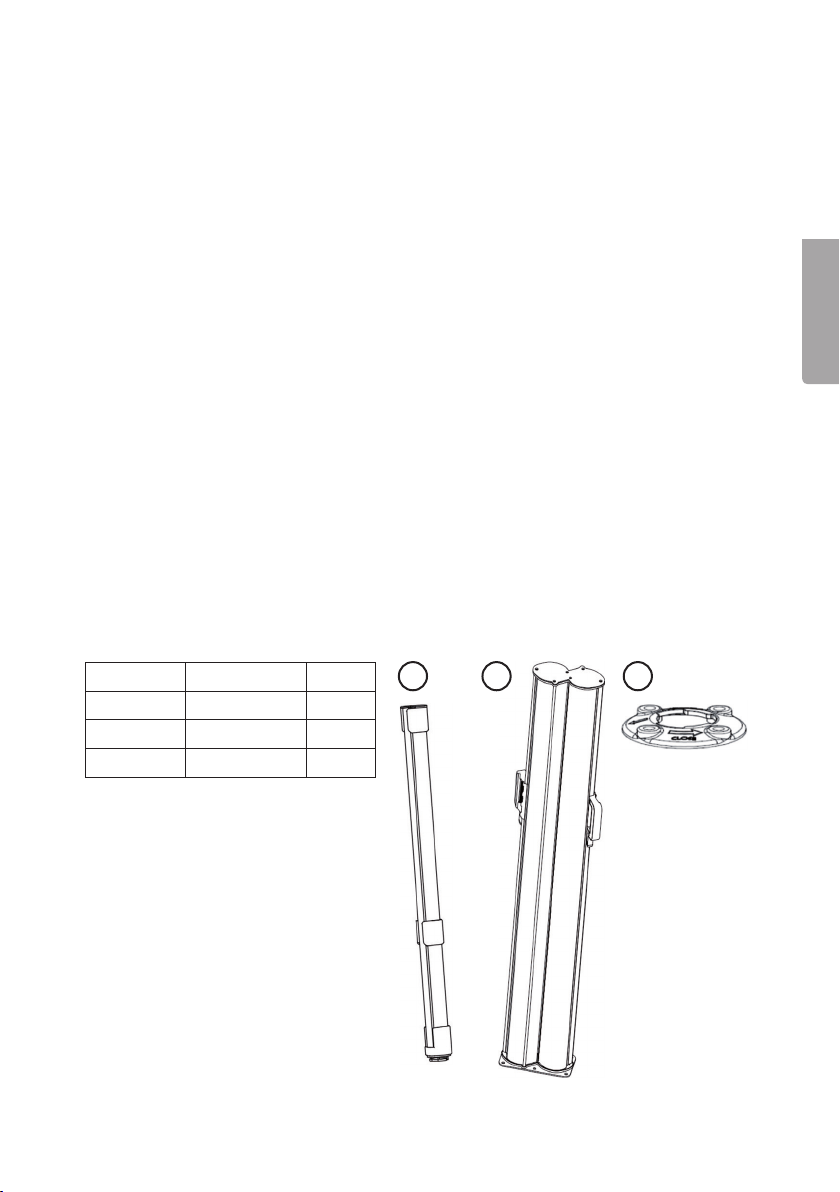

Package contents

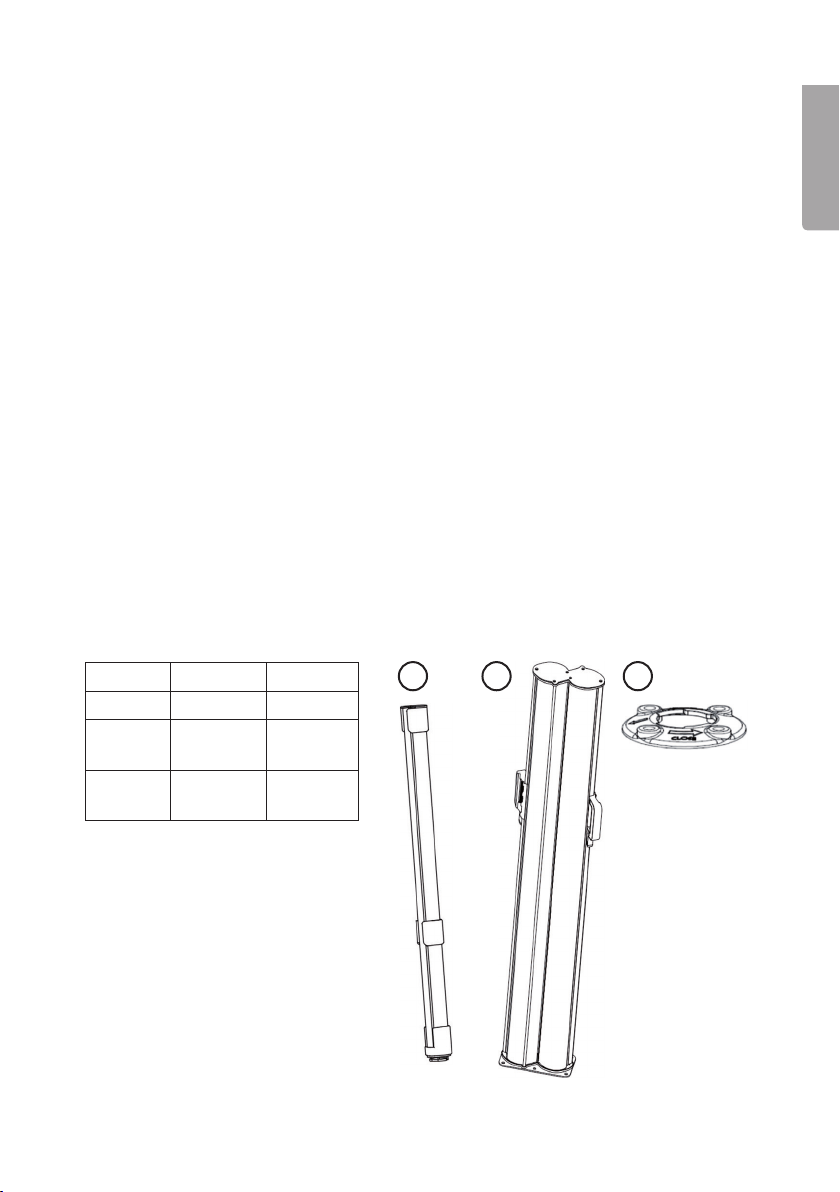

Number Part Quantity
1 Post 2
2 Awning
cassette
1
3 Post base
plate
2
4
English
Assembly
1. Mark out and drill holes for mounting thebase plate of theawning cassette onto
anappropriate mounting surface.
2. Align thecassette bracket screw holes with those you have marked onto
themounting surface. Useappropriate screws to securely fasten thecassette onto
themounting surface.
3. Mark out and drill holes for thepost base plates onto anappropriate mounting surface.
Operating instructions

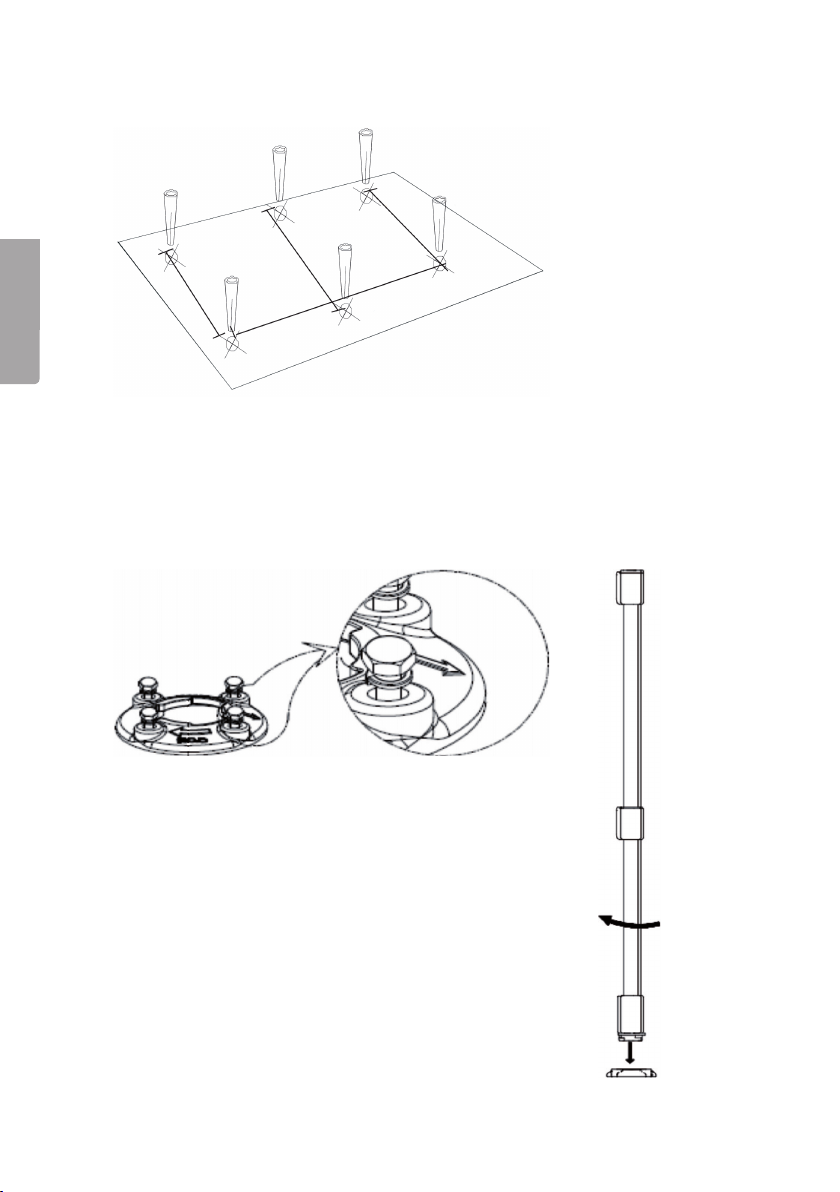

1. Use suitable screws to fasten thepost base plates to
themounting surface. Note: Thebase plates should
be mounted with their direction arrows pointing in
thedirection of theawning cassette.
2. Insert the posts into the base plates and turn them
clockwise to lock them intoplace.
5
English

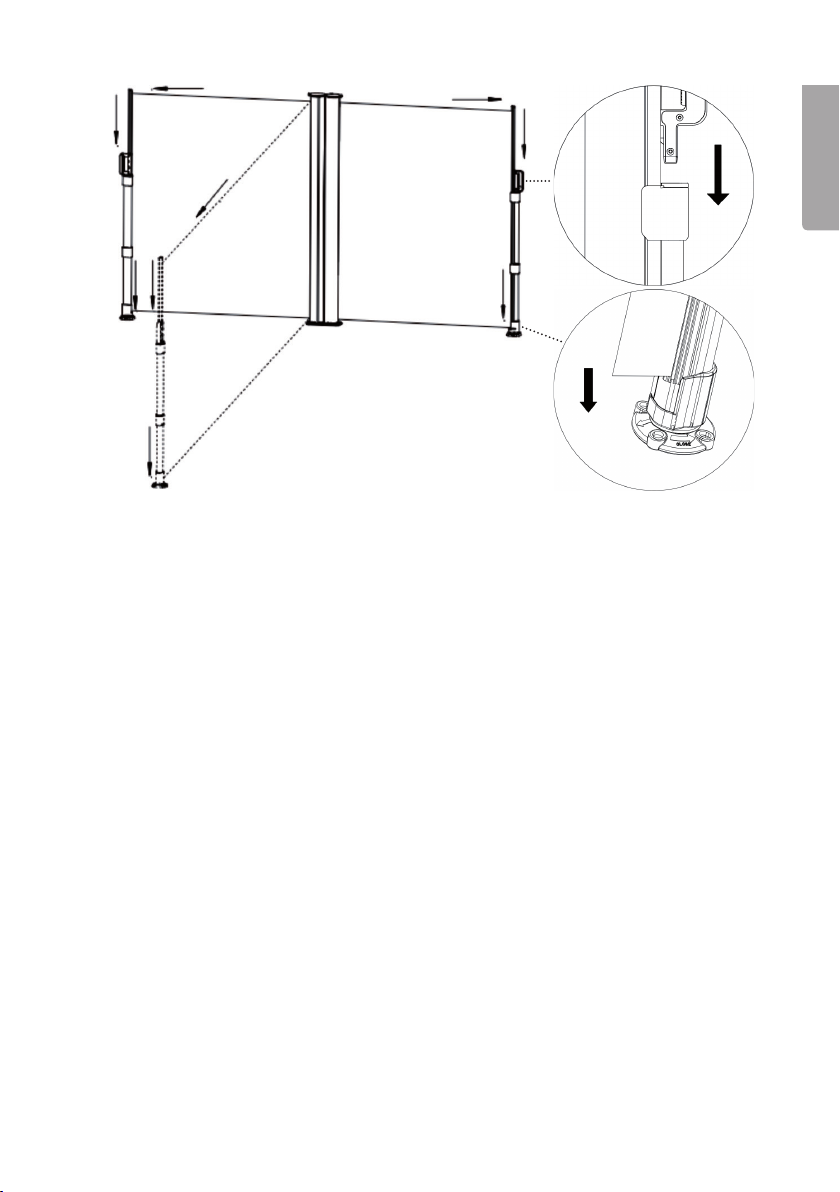

3. Extend theawnings out of their respective cassettes and slot thelugs found at
thebottom of each handle into thetop of eachpost. Ensure that thenotch at
thebottom of theleading edge of each extended awning slots onto thelug at
thebase of eachpost.
4. Grab thehandle and pull it upwards to release each awning. Holdthehandle while
slowly allowing each screen retract back into its cassette.
Care and maintenance
• Check theintegrity of all thebrackets and fasteners on aregularbasis.
Tightenthescrews if needed.
• Never use theside screen awning if it or any of thefasteners is damaged.
• Clean thescreen fabric regularly using water and amild cleaningagent.
Letthefabric dry completely before putting it back inside thecassette.
• Never dry thefabric with ahair dryer, fan heater or similar.
• Store theside screen awning indoors, in adry place if it is not to be used for
alongtime.
• Make sure that thescreen fabric is completely dry before putting theawning away
for storage.
6
English
Responsible disposal
This symbol indicates that this product should not be disposed of
with general householdwaste. Thisapplies throughout theentire EU.
Inorder to prevent any harm to theenvironment or health hazards
caused by incorrect waste disposal, theproduct must be handed in
for recycling so that thematerial can be disposed of in aresponsible
manner. Whenrecycling your product, take it to your local collection
facility or contact theplace of purchase. Theywill ensure that
theproduct is disposed of in anenvironmentally sound manner.
Specifications
Height 1.6m
Length 6m
7
Svenska
1 32
Vind- och insynsskydd
Art.nr 31-1752 Modell KW-2030
Läs igenom hela bruksanvisningen före användning och spara den sedan för fram-
tidabruk. Vireserverar oss förev. text- och bildfel samt ändringar av tekniskadata.
Vidtekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter
påbaksidan).
Säkerhet
• Montera aldrig produkten om delar saknas eller är skadade.
• Håll barn och husdjur på behörigt avstånd vid montering.
• Modifiera aldrig produkten.
• Produkten är avsedd för att ge skydd mot sol ochinsyn. Använd aldrig produkten
istarkt blåsväder.
Produktbeskrivning
Flexibel lösning för att enkelt få till ettskydd mot vind ochinsyn. Skärma av terrassen
eller uteplatsen snabbt och smidigt och ta sedan enkelt bortigen. Kanmonteras från
vägg till fristående, genom att använda den medföljande fristående stolpen som kan
fästas itralletc. Kanockså monteras mellan två väggar. Aluminium och grå polyester.
Förpackningen innehåller
Nummer Benämning Antal
1 Stolpe 2
2 Insynsskydd 1
3 Stolpfäste 2
8
Svenska
Montering
1. Märk ut var du ska borra hålen iunderlaget för insynsskyddet.
2. Placera insynsskyddets fot så att den passar mot hålen iunderlaget.
Skruvafastmed lämpligskruv.
3. Gör likadant med de två stolpfästena.
Användning
1. Skruva istolpfästet iunderlaget. Använd lämpligskruv.
Obs! Pilenska vara riktad mot insynsskyddet.
2. Sätt fast stolpen genom att vrida den medsols.
9
Svenska

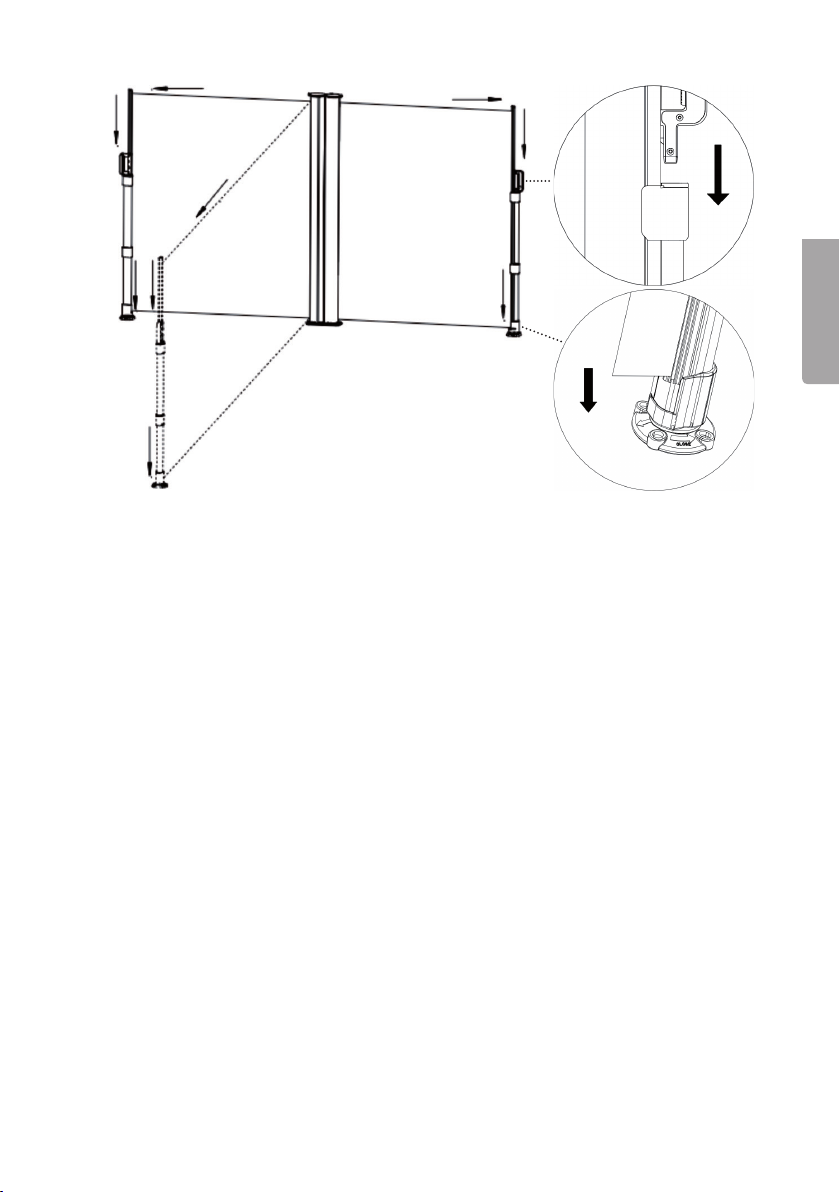

3. Dra ut insynsskyddet och placera handtagets utskjutande del istolpens ovandel.
Setill att urtaget ivindskyddets nedre främre del passas in på hållaren på
stolpfästetsfot.
4. Håll ihandtaget och dra uppåt för att kopplaloss. Låtinsynsskyddet sakta rulla
tillbaka medan du håller ihandtaget.
Skötsel och underhåll
• Kontrollera regelbundet att fästena sitter som deska. Draåt vidbehov.
• Använd aldrig insynsskyddet om det och/eller fästena är skadade.
• Rengör tyget regelbundet med ljummet vatten och ettmilt rengöringsmedel.
Låttyget torkahelt.
• Torka aldrig tyget med hårtork, värmefläkt eller liknande.
• Insynsskyddet ska förvaras torrt och skyddat om det inte ska användas under
enlängre period.
• Kontrollera att tyget är helt torrt innan insynsskyddet läggsundan för förvaring.
10
Svenska
Avfallshantering
Denna symbol innebär att produkten inte får kastas tillsammans
med annat hushållsavfall. Dettagäller inom hela EU. Föratt
förebygga eventuell skada på miljö och hälsa, orsakad av felaktig
avfallshantering,ska produkten lämnas till återvinning så att materialet
kan tas omhand på ettansvarsfulltsätt. Närdu lämnar produkten till
återvinning, använd dig av de returhanteringssystem som finns där du
befinner dig eller kontakta inköpsstället. Dekan se till att produkten tas
om hand på ettför miljön tillfredställandesätt.
Specifikationer
Höjd 1,6m
Längd 6 m
