Clas Ohlson 31-1751-1 Manuel utilisateur

EnglishSvenskaNorskSuomiDeutsch

Retractable

Side Screen

Vindskydd

Innsynsskjerm

Tuulisuoja

Sichtschutz

Art.no

31-1751-1 Ver. 20201009

English

Retractable Side Screen

Art. no 31-1751-1

Please read the entire instruction manual before using the product and then save it for

future reference. We reserve the right for any errors in text or images and any necessary

changes made to technical data. In the event of technical problems or other queries,

please contact our Customer Services (see address details on the back).

Safety

• Never install the product if any of its parts is missing or damaged.

• Keep children and pets at a safe distance during installation.

• Never modify the product.

• The product is intended to provide protection from sunlight and give you privacy.

• Never use the product in very windy weather.

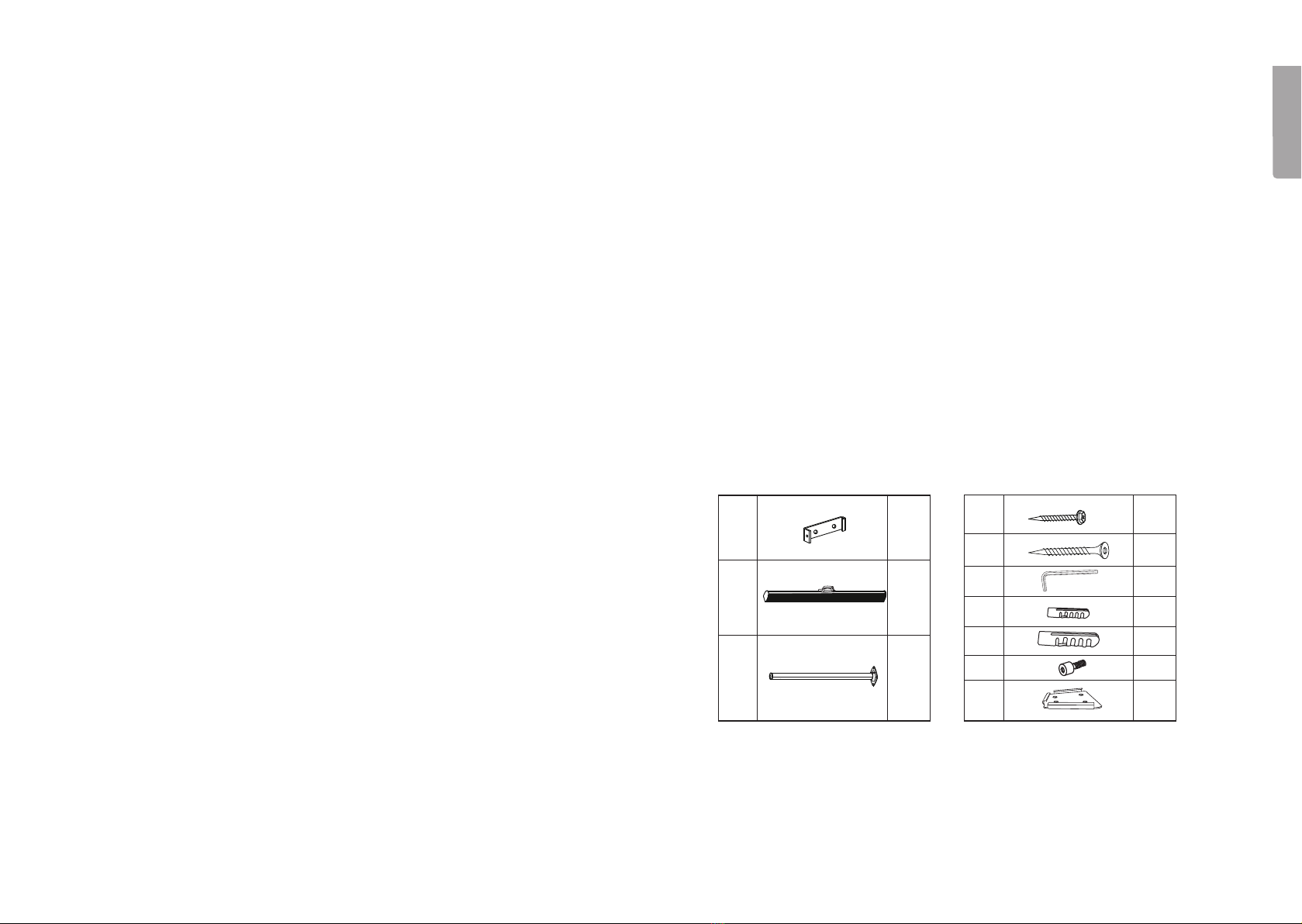

Package contents

A. 2 x wall brackets

B. Side screen

C. Post

D. 4 x small screws

E. 4 x large screws

Installation

Use fasteners (screws/wall plugs) suitable for the underlying material and ensure that

there are no electrical wires or water pipes where you intend to drill/screw. If you are

unsure about how the product should be assembled, seek the advice of someone

with the requisite knowledge to help you perform such an installation.

×2

×4

×1

F. Hex key

G. 4 x small wall plugs

G1. 4 x large wall plugs

I. 2 x bolts

J. Base plate

4 5

English

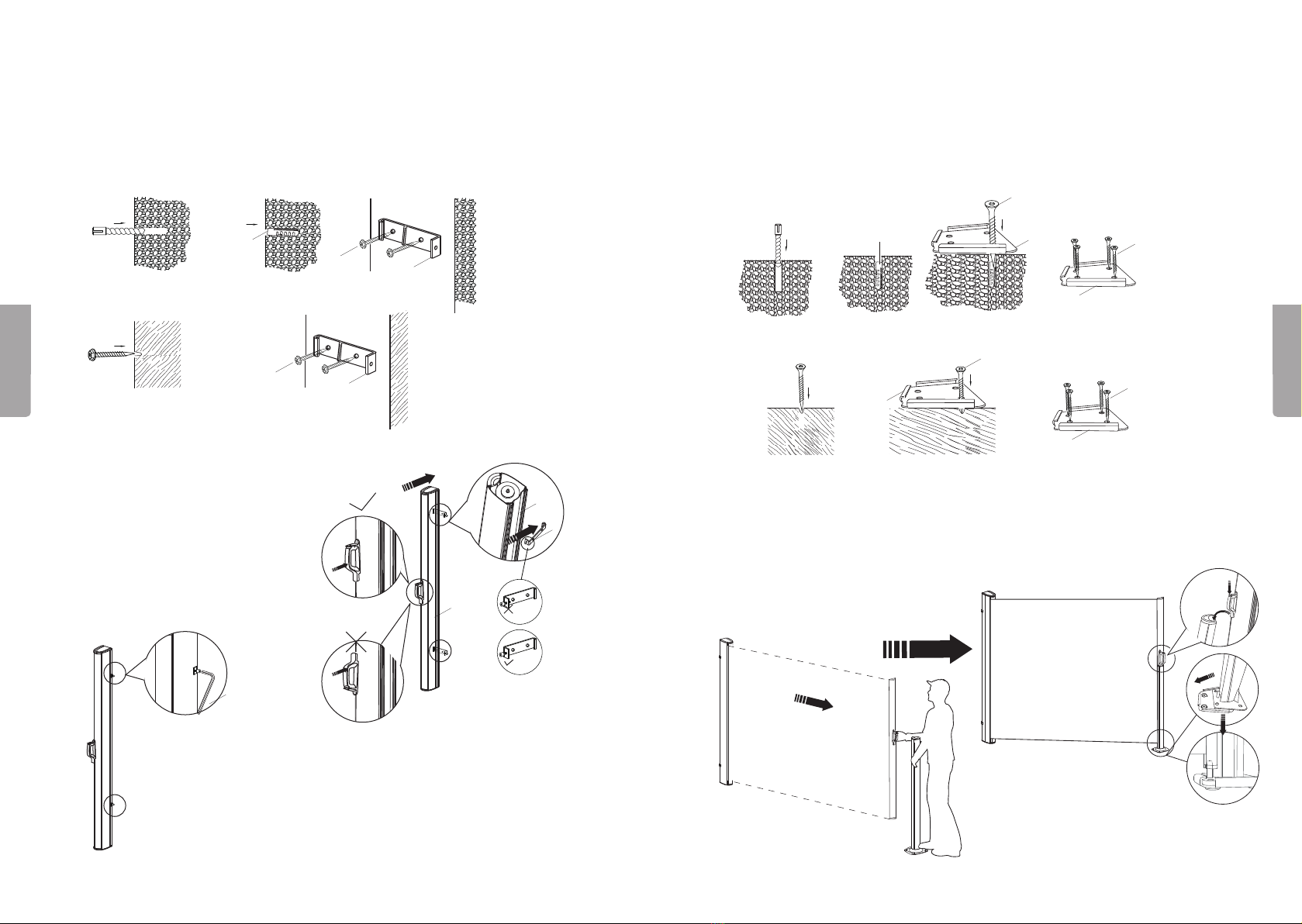

Fastening the side screen to a wall

Make sure that the wall surface is ﬂat so that the wall brackets can be fastened ﬁrmly.

1. Measure and mark out where you want to place the brackets (A) and mark the

holes for screwing into the wall.

2. Concrete wall: Drill the mounting holes and insert the wall plugs (G).

3. Mount the brackets (A) using the small screws (D).

4. Wooden wall: Mount the brackets (A) using the small screws (D).

5. Attach the side screen (B) to the

wall brackets (A) using the bolts

(I). Note: Make sure that the side

screen is turned the right way up

(check the picture).

6. Tighten the bolts (I) using the hex key (F).

Post to floor installation

Make sure that the ﬂoor surface is ﬂat so that the base plate (J) can be

fastened ﬁrmly.

1. Measure and mark out where you want to place the base plate (J) and mark

the holes for screwing into the ﬂoor.

2. Concrete ﬂoor: Drill the mounting holes ﬁrst and insert the wall plugs (G1).

3. Attach the base plate (J) to the ﬂoor using the large screws (E).

4. Wooden deck: Attach the base plate (J) to the deck using the large screws (E).

Instructions for use

Pull out the side screen towards the post and ﬁx it to the top and bottom of the post

as shown in the picture.

6 7

English

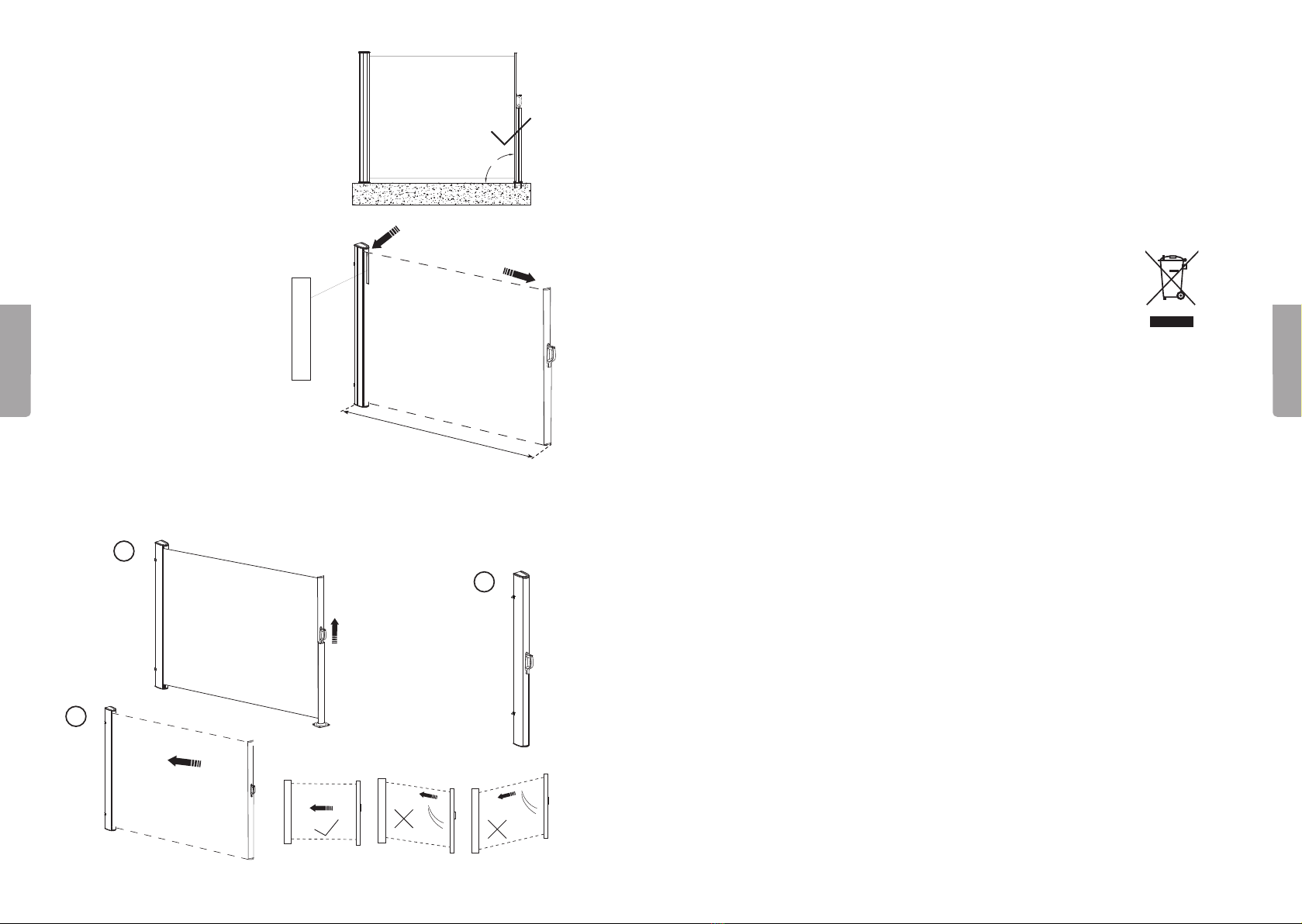

Note: Make sure that the post is

standing straight when the side

screen is extended (as shown in the

picture).

90°

Note: Do not pull the side screen

out further than to the maximum

mark, as shown in the picture.

After use: Lift the side screen a little to release it from the post and

hold it while it retracts gently towards the wall. Make sure that the side

screen is held straight all the way to the wall (check the picture).

STOP HERE!

Care and maintenance

• Check regularly that all the brackets are securely attached. Tighten the screws

if needed.

• Never use the privacy/side screen if it or any of the brackets is damaged.

• Clean the screen fabric regularly using water and a mild cleaning agent.

Let the fabric dry completely.

• Never dry the fabric with a hair dryer, fan heater or similar.

• Store the side screen awning indoors, in a dry place if it is not to be used for

a long time.

• Make sure that the fabric is completely dry before putting the screen away

for storage.

Responsible disposal

The product should be disposed of in accordance with local regulations. If you

are unsure how to proceed, contact your local council.

Specifications

Height: 1.6 m

Length: 3 m

8 9

Svenska

Vindskydd

Art.nr 31-1751-1

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida

bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter

på baksidan).

Säkerhet

• Montera aldrig produkten om delar saknas eller är skadade.

• Håll barn och husdjur på behörigt avstånd vid montering.

• Modiﬁera aldrig produkten.

• Produkten är avsedd för att ge skydd mot sol och insyn.

• Använd aldrig produkten i starkt blåsväder.

Paketet innehåller

A. 2 x väggfäste

B. Insynsskydd

C. Stolpe

D. 4 x liten skruv

E. 4 x större skruv

Montering

Använd för underlaget lämplig fästmetod (skruv/plugg etc.) och försäkra dig om att

inga el- eller vattenledningar ﬁnns i väggen där du ev. avser att skruva/borra. Om du

är det minsta osäker på hur produkten ska monteras, kontakta fackhandel eller annan

person med nödvändiga kunskaper.

×2

×4

×1

Montering insynsskydd till vägg

Kontrollera att väggen är slät så att fästena kan monteras stadigt.

1. Mät ut var du vill placera fästena (A) och markera skruvhålen.

2. Betongvägg: Borra först hål och sätt i pluggar (G).

3. Skruv fast fästena (A) med de små skruvarna (D).

4. Trävägg: Skruv fast fästena (A) med de små skruvarna (D).

5. Fäst insynsskyddet (B) med

bultskruvarna (I) mot väggfästena

(A). Obs! Se till att insynsskyddet

är vänt åt rätt håll, se bild.

F. Insexnyckel

G. 4 x liten plugg

G1. 4 x större plugg

I. 2 x bultskruv

J. Stolpfäste

6. Fäst bultskruvarna (I) med hjälp av insexnyckeln (F).

10 11

Svenska

Montering stolpe till golv

Kontrollera att golvet är slät så att stolpfästet (J) kan monteras stadigt.

1. Mät ut var du vill placera stolpfästet (J) och markera skruvhålen.

2. Betonggolv: Borra först hål och sätt i pluggar (G1).

3. Skruv fast fästet (J) med de större skruvarna (E).

4. Trätrall: Skruv fast fästet (J) med de större skruvarna (E).

Användning

Dra ut insynsskyddet mot stolpen och förankrar det mot stolpen och stolpens fot, se bild.

Obs! Se till att stolpen står rakt när

insynsskyddet är utdraget, se bild.

90°

Obs! Dra inte ut insynsskyddet

längre än till max-markeringen,

se bild.

Efter användning: Lyft upp insynsskyddet från stolpen och för

det sakta tillbaka mot väggen. Se till att insynsskyddet hålls rakt

hela vägen mot väggen, se bild.

STOP HERE!

Norsk

Svenska

Skötsel och underhåll

• Kontrollera regelbundet att fästena sitter som de ska. Dra åt vid behov.

• Använd aldrig insynsskyddet om det och/eller fästena är skadade.

• Rengör tyget regelbundet med ljummet vatten och ett milt rengöringsmedel.

Låt tyget torka helt.

• Torka aldrig tyget med hårtork, värmeﬂäkt eller liknande.

• Insynsskyddet ska förvaras torrt och skyddat om det inte ska användas under

en längre period.

• Kontrollera att tyget är helt torrt innan insynsskyddet läggs undan.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.

Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Höjd 1,6 m

Längd 3 m

Innsynsskjerm

Art. nr. 31-1751-1

Les gjennom hele bruksanvisningen før produktet tas i bruk, og ta vare på den for

fremtidig bruk. Vi tar forbehold om eventuelle feil i tekst og bilder, samt endringer av

tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter

(se kontaktopplysninger på baksiden).

Sikkerhet

• Ikke monter produktet dersom noen av delene er skadet eller mangler.

• Hold barn og husdyr på god avstand ved montering.

• Produktet må ikke modiﬁseres.

• Produktet er beregnet som beskyttelse mot sol og innsyn.

• Bruk aldri produktet i sterk vind.

Pakken inneholder

A. 2 x veggfester

B. Innsynsskjerm

C. Stolpe

D. 4 x liten skrue

E. 4 x stor skrue

Montering

Bruk en festemetode (som skruer og plugger) som er egnet for underlaget og forsikre

deg om at det ikke ﬁnnes strøm- eller vannledninger i veggen der du skal skru/bore.

Hvis du er det minste usikker på hvordan produktet skal monteres, kontakt faghandel

eller noen andre som har kunnskap om dette.

×2

×4

×1

F. Innvendig sekskantnøkkel (inseksnøkkel)

G. 4 x liten plugg

G1. 4 x stor plugg

I. 2 x bolter

J. Stolpefeste

14 15

Norsk

Montering av innsynsskjerm til vegg

Kontroller at veggen er rett slik at festene kan monteres riktig.

1. Marker hvor du vil ha festene (A) og merk hvor skruehullene skal være.

2. Betongvegg: Bor hullene først og sett i plugger (G).

3. Fest festene (A) med de små skruene (D).

4. Trevegg: Fest festene (A) med de små skruene (D).

5. Fest innsynsskjermen (B) med

bolteskruene (I) til veggfestet (A).

Obs! Påse at skjermen vender

riktig vei, se bildet.

6. Fest boltene (I) med hjelp av sekskantnøkkelen (F).

Montering av stolpe til gulv

Kontroller at gulvet er rett slik at stolpefestet (J) kan monteres riktig.

1. Marker hvor du vil ha stolpefestet (J) og merk hvor skruehullene skal være.

2. Betonggulv: Bor hullene først og sett i pluggene (G1).

3. Fest festet (J) med de større skruene (E).

4. Treheller: Fest festet (J) med de større skruene (E).

Bruk

Trekk ut skjermen og fest den til stolpen og stolpefoten, se bildet.

16 17

Norsk

Obs! Sørg for at stolpen står rett når

skjermen er trukket ut, se bildet.

90°

Obs! Trekk ikke skjermen lengre

ut enn til maks-merket, se bildet.

Etter bruk: Løsne skjermen fra stolpen og før den sakte tilbake

mot veggfestet. Sørg for at den holdes rett hele veien tilbake

til veggen, se bilde.

STOP HERE!

Vedlikehold

• Kontroller regelmessig at festene sitter som de skal. Dra til skruene ved behov.

• Ikke bruk innsynsskjermen dersom den eller festene er skadet.

• Rengjør stoffet regelmessig med lunkent vann og et mildt rengjøringsmiddel.

La stoffet tørke før det rulles inn.

• Bruk aldri hårføner, vifteovn eller lignende for å få det tørt.

• Innsynsskjermen skal oppbevares tørt og beskyttet hvis den ikke skal brukes

på en stund.

• Kontroller at stoffet er helt tørt før du pakker bort skjermen.

Avfallshåndtering

Når produktet skal kasseres, skal det skje i henhold til lokale forskrifter.

Er du usikker på hvordan du skal gå frem, kontakt din kommune.

Spesifikasjoner

Høyde 1,6 m

Lengde 3 m

18 19

Suomi

Tuulisuoja

Tuotenro 31-1751-1

Lue koko käyttöohje ja säästä se tulevaa käyttöä varten. Pidätämme oikeuden teknisten

tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.

Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun

(yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Älä asenna tuotetta, jos siitä puuttuu osia tai osat ovat vioittuneet.

• Pidä lapset ja eläimet turvallisen etäisyyden päässä asennuksen aikana.

• Älä muuta tuotetta.

• Tuote antaa näkösuojaa ja suojaa auringonvalolta.

• Älä käytä tuotetta voimakkaassa tuulessa.

Paketin sisältö

A. 2 kpl seinäkiinnike

B. Näkösuoja

C. Tolppa

D. 4 kpl pieni ruuvi

E. 4 kpl isompi ruuvi

Asennus

Käytä kiinnityskohtaan sopivaa kiinnitystapaa (ruuvi/tulpat). Varmista, että poraus-/

ruuvauskohdassa ei ole sähkö- tai vesijohtoja. Jos et ole varma, miten tuote asenne-

taan, pyydä apua osaavalta henkilöltä.

×2

×4

×1

Näkösuojan asennus seinään

Varmista, että seinä on tasainen, jotta kiinnikkeet saadaan asennettua tukevasti.

1. Mittaa kiinnikkeiden (A) paikat ja merkitse kiinnityskohdat.

2. Betoniseinä: Poraa reiät ja aseta niihin tulpat (G).

3. Kiinnitä kiinnikkeet (A) pienillä ruuveilla (D).

4. Puuseinä: Kiinnitä kiinnikkeet (A) pienillä ruuveilla (D).

5. Kiinnitä näkösuoja (B pulttiruuveilla

(I) seinäkiinnikkeitä (A) vasten.

Huom.! Varmista, että näkösuoja

on oikein päin, katso kuva.

F. Kuusiokoloavain

G. 4 kpl pieni tulppa

G1. 4 kpl isompi tulppa

I. 2 kpl pulttiruuvi

J. Tolpan kiinnike

6. Kiinnitä pulttiruuvit (I) kuusiokoloavaimella.

Table des matières

Langues :

Autres manuels Clas Ohlson Accessoires

Clas Ohlson

Clas Ohlson 38-9867 Manuel utilisateur

Clas Ohlson

Clas Ohlson SCW-1105 Manuel utilisateur

Clas Ohlson

Clas Ohlson RP560A Manuel utilisateur

Clas Ohlson

Clas Ohlson TI-306 Manuel utilisateur

Clas Ohlson

Clas Ohlson M60137AA00-DE Manuel utilisateur

Clas Ohlson

Clas Ohlson HTD54010 Manuel utilisateur

Clas Ohlson

Clas Ohlson HTD17130A Manuel utilisateur

Clas Ohlson

Clas Ohlson 36-7285 Manuel utilisateur

Clas Ohlson

Clas Ohlson 31-9743 Manuel utilisateur

Clas Ohlson

Clas Ohlson 98202 GB BS Manuel utilisateur

Clas Ohlson

Clas Ohlson DB300 Manuel utilisateur

Clas Ohlson

Clas Ohlson SCW-6002 Manuel utilisateur

Clas Ohlson

Clas Ohlson HTD561 Manuel utilisateur

Clas Ohlson

Clas Ohlson HTD455100A Manuel utilisateur

Clas Ohlson

Clas Ohlson DX-H105 Manuel utilisateur

Clas Ohlson

Clas Ohlson KW-2030 Manuel utilisateur

Clas Ohlson

Clas Ohlson LCD-4TB Manuel utilisateur

Clas Ohlson

Clas Ohlson 38-4518 Manuel utilisateur

Clas Ohlson

Clas Ohlson PIR-9822 Manuel utilisateur

Clas Ohlson

Clas Ohlson HTD23720 Manuel utilisateur

Clas Ohlson

Clas Ohlson SC329D Manuel utilisateur

Clas Ohlson

Clas Ohlson US–P33-C Manuel utilisateur

Clas Ohlson

Clas Ohlson HDT26934A Manuel utilisateur

Clas Ohlson

Clas Ohlson TI-306 Manuel utilisateur

Manuels Accessoires populaires d'autres marques

Hillco

Hillco 2810 Manuel utilisateur

Siemens

Siemens QSA2700D Manuel de l'opérateur

Contours

Contours ZY024 Manuel utilisateur

Saivod

Saivod VS621 Manuel utilisateur

Virtuox

Virtuox VirtuCLEAN 2.0 Manuel utilisateur

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Manuel utilisateur

Z-Wave

Z-Wave HSD-200Z Manuel utilisateur

turck

turck FMX-IM-2UPLI63FX Manuel utilisateur

Decagon Devices

Decagon Devices 10HS Manuel utilisateur

UPPAbaby

UPPAbaby Cup Holder Manuel utilisateur

Elko

Elko SmartSensor Leakage Wireless Manuel utilisateur

Grizzly

Grizzly H8371 Manuel utilisateur

Panasonic

Panasonic HG-T Series Manuel utilisateur

IFM Electronic

IFM Electronic Efector 250 Series Guide de référence

DigiDesign

DigiDesign 888/24 I/O Manuel utilisateur

PROZIS

PROZIS QUAY Manuel utilisateur

patagonia

patagonia PSI Vest Manuel utilisateur

SFC Energy

SFC Energy EFOY GO! Manuel utilisateur
