CAME Z Series Manuel utilisateur

-1-

Documentazione

Tecnica

S16

rev. 2.1

02/2001

CAME

CANCELLI

AUTOMATICI

319S16

SCHEDA COMANDO

CONTROL BOARD

CARTE DE COMMANDE

STEUERPLATINE

TARJETA DE MANDO

SERIE Z |

Z SERIES

/ SÉRIE Z |

BAUREIHE Z |

SERIE Z

ZA5

CANCELLI AUTOMATICI

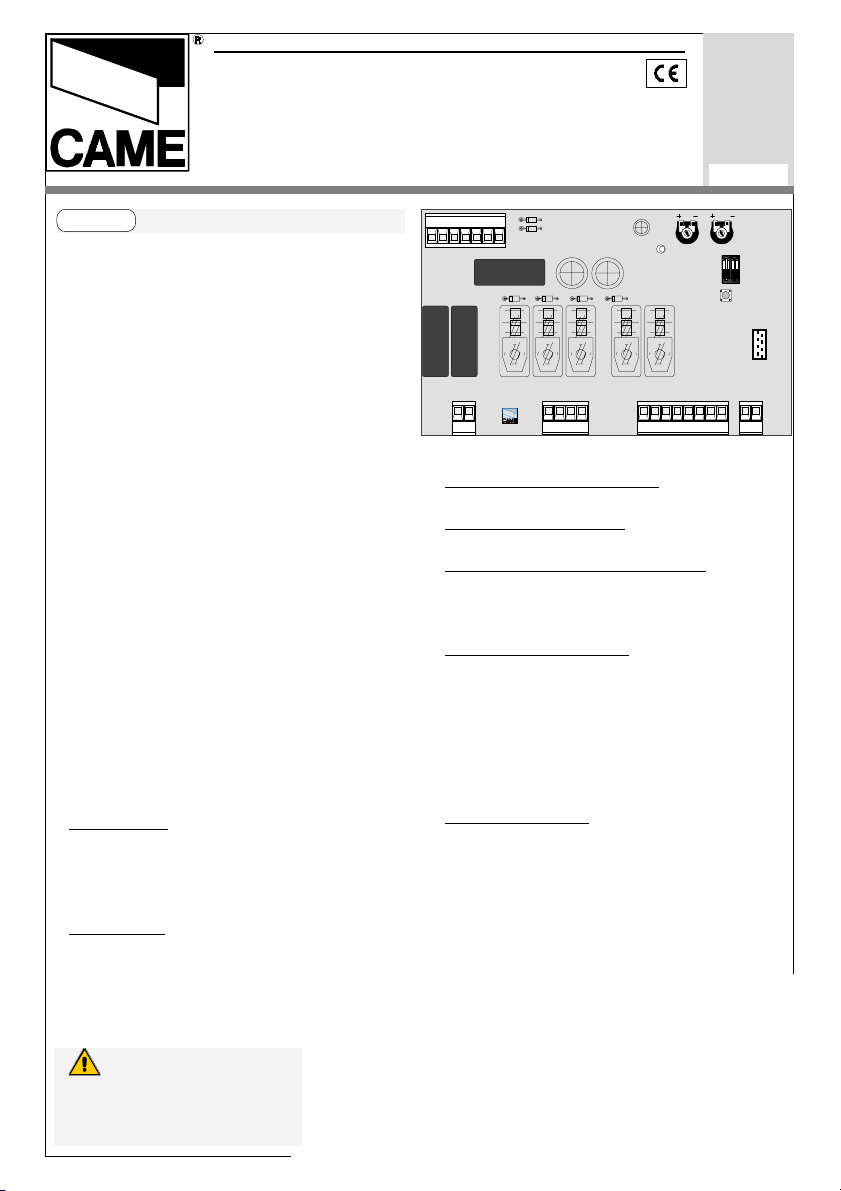

Descrizione scheda comando

La scheda comando ZA5 è adatta al

comando di una automazione per

cancelli a battente della serie ATI,

FERNI e FROG, alimentati a 230V con

potenza fino a 600W, frequenza

50÷60Hz.

Progettata e costruita interamente

dalla CAME S.p.A., risponde alle

vigenti norme UNI 8612.

La scheda va inserita e fissata nel

contenitore in ABS (S4339 o S4340)

con grado di protezione IP54, dotato di

presa per il riciclo d’aria e completo di

trasformatore.

La scheda va alimentata con tensione

di 230V (a.c.) nei morsetti L1-L2 e

protetta in ingresso con due fusibili da

5A, mentre i dispositivi di comando a

bassa tensione sono protetti con

fusibile da 3.15A.

La potenza complessiva degli acces-

sori (24V) non deve superare i 20W.

Sicurezza

Le fotocellule possono essere collega-

te e predisposte per:

Riapertura

in fase di chiusura (2-C1),

le fotocellule rilevando un ostacolo

durante la fase di chiusura della porta,

provocano l'inversione di marcia fino

alla completa apertura;

Stop totale

(1-2), arresto della porta

con l'esclusione del ciclo di chiusura

automatica, per riprende-

re il movimento, agire

sulla pulsantiera o sul

radiocomando;

Accessori collegabili

Lampada di movimento,

25W max

collegarla ai morsetti E1-W.

Elettroserratura 12V

, collegarla ai

morsetti 11-ES.

Scheda radiofrequenza «AF»

(vedi

tabella pag.7).

Altre funzioni

Chiusura automatica.

Il temporizzato-

re di chiusura automatica si

autoalimenta a finecorsa apre. Il tempo

prefissato regolabile, èin ogni modo

subordinato all'intervento di eventuali

accessori di sicurezza e si esclude

dopo un intervento di "stop" o in

mancanza d'energia elettrica.

"Uomo presente"

. Funzionamento del

cancello mantenendo premuto il

pulsante (esclude la funzione del

radiocomando);

Regolazioni

- Tempo lavoro;

- Tempo chiusura automatica;

FUSIBILI LINEA 5A

QUADRO

C O M A N DO

ZA5

FUSIBILE CENTRALINA 3.15A

T.L. T.C.A.

1 2

Attenzione! Prima di

intervenire all’interno del-

l’apparecchiatura, togliere

la tensione di linea.

CARATTERISTICHE GENERALI

ITALIANO

-2-

GENERAL CHARACTERISTICS

ENGLISH

Description of control board

The ZA5 control board is suitable for

controlling one automation of ATI,

FERNI and FROG series 230V swing

gates with up to 600W power and 50-

60Hz frequency.

Wholly designed and built by CAME

S.p.A., it meets UNI 8612 regulations

in force. The board is inserted and

fixed to the ABS case (S4339 o

S4340), which has an IP54 protection

level, with air recycling inlet and

transformer.

The board requires 230V (a.c.) at

terminal blocks L1-L2 and the inlet is

protected with two 5A fuses. A 3.15A

fuse protects the low voltage command

devices.

The accessories’total wattage (24V)

must not exceed 20W.

Safety

Photocells can be connected to obtain:

Re-opening

during closure (2-C1), if

the photocells identify an obstacle

while the gate is closing, they will

reverse the direction of movement until

the gate is completely open;

Total stop

(1-2), shutdown of gate

movement without automatic closing; a

pushbutton or radio remote control

must be actuated to resume

movement).

Accessories which can be

connected to this unit

Flashing signal light

when gate is in

motion 25W max. (E1-W):

Electric lock

(11-ES);

Radiofrequency «AF»board

(see

table pag.7).

Other functions available

Automatic closing.

The automatic

closing timer is automatically activated

at the end of the opening cycle. The

preset, adjustable automatic closing

time is automatically interrupted by the

activation of any safety system, and is

deactivated after a STOP command or

in case of power failure;

"Operator present" function:

Gate

operates only when the pushbutton is

held down (the radio remote control

system is deactivated);

Adjustments

- Trimmer TL = Adjustment of operating

time;

- Trimmer TCA = Adjustment of

automatic closing.

aution! Disconnect the unit from

the main power lines before carrying

out any operation inside the unit.

-3-

CARACTÉRISTIQUES GÉNÉRALES

FRANÇAIS

Attention! Avant d’intervenir à

l’intérieur de l’appareillage, couper la

tension de ligne.

Description carte de commande

La carte de commande ZA5 sert à

commander une automation des

portails àbattant de la série ATI,

FERNI et FROG, alimentés à230V

avec une puissance jusqu’à 600W,

fréquence 50÷60 Hz.

Conçue et construite entièrement par

CAME S.p.A., elle est conforme aux

normes NFP 25-362 en vigueur. La

carte doit être placée et fixée dans le

boîtier en ABS (S4339 ou S4340) avec

degréde protection IP54, équipéd’une

prise pour le recyclage de l’air et d’un

transformateur.

La carte doit être alimentée avec une

tension de 230V (c.a.) aux bornes L1-

L2 et doit être protégée àl’entrée par

deux fusibles de ligne de 5A. Les

dispositifs de commande sont àbasse

tension et sont protégés par un fusible

de 3.15A.

La puissance totale des accessoires

(24V) ne doit pas dépasser 20W.

Sécurité

Il est possible de brancher des

photocellules et de les programmer

pour:

Réouverture

en phase de fermeture

(2-C1), les cellules photoélectriques

provoquent l'inversion de marche

jusqu'àl'ouverture complète si elles

relèvent un obstacle durant la phase

de fermeture du portail;

Stop total

(1-2), arrêt du portail et

désactivation d’un éventuel cycle de

fermeture automatique; pour activer de

nouveau le mouvement, il faut agir sur

les boutons-poussoirs ou sur la

radiocommande);

Accessoires pouvant être branchés

Clignotant de mouvemen

t 25W max.

(E1-W);

Serrure électrique

(11-ES);

Carte radiofréquence «AF»

(voir

tableau pag.7).

Autres fonctions pouvant être

sélectionnées

Fermeture automatique.

temporisateur de fermeture

automatique est autoalimentéàla fin

du temps de la course en ouverture. Le

temps réglable est programmé,

cependant, il est subordonnéà

l’intervention d’éventuels accessoires

de sécuritéet il est exclu après une

intervention de “stop”ou en cas de

coupure

Fonction “homme mort”

Fonctionnement du vantail en

maintenant appuyéle bouton-poussoir

(exclut la fonction de la

radiocommande);

Réglages

- Trimmer T.C.A. = Temps de fermeture

automatique

- Trimmer T.L. = Réglage temps de

fonctionnement.

-4-

ALLGEMEINE MERKMALE

Achtung! Das Gerät vor

Eingriffen im inneren spannungsfrei

schalten.

DEUTSCH

Beschreibung des Steuergeräts

Die Steuergeräts ZA5 ist für die

Steuerung von eins automatisch

Flügeltoren der Baureihe ATI, FERNI

und FROG mit einer Versorgung von

230V und einer Leistung bis zu 600W,

Frequenz 50÷60 Hz, geeignet. Entwurf

und Konstruktion sind von der CAME

S.p.A.; sie entspricht den geltenden

Richtlinien UNI 8612. Die Karte wird

eingeschoben und im ABS-Kasten

(S4339 oder S4340) mit Schutzgrad

IP54 sowie Anschlußfür die

Luftrückführung und Transformator,

befestigt.

Die Versorgung der Karte erfolgt durch

230V-Sapnnung (a.c.) über die

Klemmen L1-L2 und ist am Eingang

durch 2 5A-Sicherungen geschützt. Die

Steuervorrichtungen arbeiten mit

Unterspannung und sind durch eine

3.15A-Sicherung geschützt.

Die Gesamtleistung des Zubehörs

(24V) darf 20W nicht überschreiten.

Sicherheitsvorrichtungen

Die Lichtschranken können für

folgende Funktionen angeschlossen

bzw. vorbereitet werden:

Wiederöffnen

beim Schließen (2-C1),

die Lichtschranken ermitteln ein

Hindernis während des schließens

vom Tor und lösen die Umkehr der

Laufrichtung vom Tor aus, bis dieses

wieder vollständig geöffnet ist;

Totalstop

(1-2), sofortiger Stillstand

des Tores mit Ausschlußeventueller

Schließautomatik: Fortsetzung des

Torlaufs über Drucktaster- bzw.

Funksendersteuerung;

Anschließbares Zubehör

Blinkleuchte “Tor in Bewegung”

25W

max. (E1-W);

Elektroschloß

(11-ES);

Funkfrequenz-Platine «AF»

(siehe

Tabelle Seite 7)

Andere Wahlfunktionen

Schließautomatik

. Der

Schließautomatik-Zeischalter speist

sich beim Öffnen am Ende der

Torlaufzeit selbst . Die voreingestellte

Zeit ist auf jeden Fall immer dem

Eingriff eventueller

Sicherheitsvorrichtungen

untergeordnet und schließt sich nach

einem “Stop”-Eingriff bzw. bei

Stromausfall selbst aus;

Funktion “Bedienung vom Steuerpult”

Torbetrieb durch Drucktasterbetätigung

(Funkfernsteuerung ausgeschlossen);

Einstellungen

- Trimmer TCA = Zeiteinstellung

Schließautomatik;

- Trimmer TL = Einstellung Laufzeit

-5-

CARACTERISTICAS GENERALES

ESPANOL

¡Atención! Antes de actuar den-

tro del aparato, quitar la tensión de

línea.

Descripción tarjeta de mando

La tarjeta de mando ZA5 es adecuada

para el accionamiento de un automa-

tizacion para puertas de batiente de la

serie ATI, FERNI y FROG, alimentadas

a 230V, con potencia de hasta 600W,

frecuencia 50÷60 Hz.

Diseñada y fabricada completamente

por CAME S.p.A., responde a las

normas UNI 8612 vigentes. La tarjeta

se instala y fija en una caja de ABS

(S4339 o S4340) con grado de

protección IP54, con toma para

recirculación de aire y transformador.

La tarjeta se alimenta con tensión a

230V (c.a.) en los bornes L1-L2 y está

protegida en entrada con dos fusibles

de línea de 5A. Los dispositivos de

mando son de baja tensión y están

protegidos con fusible de 3.15A.

La potencia total de los accesorios

(24V) no debe superar los 20W.

Seguridad

Las fotocélulas pueden estar

conectadas y predispuestas para:

Reapertura

en la fase de cierre (2-

C1), las fotocélulas detectan un

obstáculo durante el cierre de la

puerta, provocando la inversión de

marcha hasta la apertura completa;

Parada total

(1-2), parada de la

puerta excluyendo el posible ciclo de

cierre automático; para reactivar el

movimiento es preciso actuar en el

teclado o en el mando a distancia);

Accesorios conectables

Lámpara intermitente de movimiento

25W max. (E1-W);

Cerradura eléctrica

(11-ES);

Tarjeta radiofrecuencia «AF43»

(ver

tabla pág. 7).

Otras funciones seleccionables

Cierre automático

. El temporizador de

cierre automático se autoalimenta en

fin-de-tiempo carrera en fase de

apertura. El tiempo prefijado regulable,

sin embargo, estásubordinado a la

intervención de posibles accesorios de

seguridad y se excluye después de

una intervención de parada o en caso

de falta de energía eléctrica;

Función a "hombre presente"

Funcionamiento de la puerta

manteniendo pulsada la tecla (excluye

la función del mando a distancia);

Regulaciones

- Trimer TCA = Tiempo cierre

automático;

- Trimer TL = Regulación tiempo

trabajo.

-6-

FUSIBILI LINEA 5A

QUADRO

CO MANDO

ZA5

FUSIBILE CE NTRALINA 3.15A

T.L. T.C.A.

1 2

1234

L1 L2

COMPONENTI PRINCIPALI

1 Morsettiere di collegamento

2 Fusibili di linea 5A

3 Fusibile centralina 3.15A

4 Pulsante memorizzazione codice radio

5 Trimmer di regolazione tempo lavoro

6 Trimmer di regolazione tempo di chiusura automatica

7 Selettore funzioni a 2 dip (vedi pag.10)

8 Innesto scheda radiofrequenza (vedi tabella)

9 LED segnalazione

10 Limitatore di coppia (vedi pagina 15)

SCHEDA BASE -

MOTHERBOARD

- CARTE BASE -

GRUNDPLATINE

- TARJETA BASE

Nota: serie FROG, collegare

i fili neri che fuoriescono

dalla scheda sui connettori

del condensatore.

NB: series FROG, connect

the black wires coming out of

the board to the condenser’s

connectors.

Note: série FROG,

connecter les fils noirs qui

sortent de la carte sur les

connecteurs du

condensateur.

Hinweis: Reihe FROG. Die

schwarzen Kabel, die von der

Karte wegführen, an die

Verbinder am Kondensator

anschließen.

Nota: serie FROG, conectar

los hilos negros que salen

de la tarjeta en los

conectores del

condensador.

5 6 7

ITALIANO

-7-

MAIN COMPONENTES



1 Terminal blocks for connection

2 5A line fuse

3 3.15A central control unit fuse

4 Radio-code save buttons

5 Trimmer TL: Operating time adjustment

6 Trimmer TCA: Automatic closing time adjustment

7 2-dip function switch (see pag.10)

8 Socket AF radiofrequency board (see table)

9 Signal LED

10 Motor torque regulator (see page 15)

HAUPTKOMPONENTEN

1 AnschlußKlemmenleiste

2 Hauptsicherung 5A

3 Schaltkastensicherung 3.15A

4 Code-Speichertasten

5 Trimmer zur Einstellung Laufzeit

6 Trimmer zur Einstellung Schließautomatik

7Wählschalter für Funktion mit 2 Dip (S.10)

8 SteckanschlußFunkfrequenz-Platine (siehe Tabelle)

9 LED Kontrolleuchte zur Anzeige

10 Drehmomentbegrenzer des Motors (siehe S.15)

PRINCIPAUX COMPOSANTS

1 Plaque àbornes de connexion

2 Fusibles de ligne 5A

3 Fusible boîtier 3.15A

4 Bouton-poussoir mémorisation code

5 Trimmer de réglage temps de fonction.

6 Trimmer de réglage fermeture automa.

7 Selecteur de fonctions à2 interrupteurs (voir pag. 10)

8 Branchement carte radiofréquence (voir tableau)

9 LED signalisation

10 Régulateur de couple moteur (voir p.15)

PRINCIPALES COMPONENTES

1 Caja de bornes las conexiónes

2 Fusibles de línea 5A

3 Fusible para central 3.15A

4 Tecla memorización códigos

5 Trimmer de regulación tiempo trabajo

6 Trimmer de regulación cierre automático

7 Selector de funciónes con 2 dip (ver pág.10)

8 Conexión tarjeta radiofrecuencia (ver tabla)

9 Indicador luminoso

10 Regulador de par motor (ver p.15)

ENGLISH

FRANÇAIS

DEUTSCH

ESPANOL

-8-

COLLEGAMENTI ELETTRICI -

ELECTRICAL CONNECTIONS -

BRANCHEMENTS ÉLECTRIQUES

ELEKRISCHE ANSCHLÜSSE -

CONEXIONES ELÉCTRICAS

Alimentazione 230V (a.c.)

230V (a.c.) power input

Alimentation 230V (c.a.)

Stromversorgung 230V (Wechselstrom)

Alimentación 230V (a.c.)

Motore monofase 230V (a.c.) max. 600W

230V (a.c.) single-phase motor max. 600W

Moteur monophasé230V (c.a.)max. 600W

Einphasenmotor 230V (Wechselstrom) max. 600W

Motor monofásico 230V (a.c.) max. 600W

Uscita 230V (a.c.) in movimento

(es.lampeggiatore - max. 25W)

230V (a.c.) output in motion

(e.g. flashing light - max. 25W)

Sortie 230V (c.a.) en mouvement

(ex. branchement clignotant - max. 25W)

Ausgang 230V (Wechselstrom) in Bewegung

(z.B. Blinker-Anschluß- max. 25W)

Salida de 230V (a.c.) en movimento

(p.ej. conexión lámpara intermitente - max. 25W)

Collegamento elettroserratura (12V -15W max.)

(12V - 15W max.) connection for electrically-actuated lock

Connexion serrure électrique (12V - 15W max.)

AnschlußElektroschloß(12V 15W max.)

Conexión electrocerradura (12V - 15W max.)

Alimentazione accessori 24V (a.c.) max. 20W

24V (a.c.)Powering accessories (max 20W)

Alimentation accessoires 24V (c.a.) max. 20W

Zubehörspeisung 24V (Wechselstrom) max. 20W

Alimentación accesoios 24V (a.c.) max. 20W

UVWE1

L1 L2 U V W E1 ES10 11 3 5 712 C1

-9-

Lampada spia (24V-3W max.) "cancello aperto"

(24V-3W max.) "gate-opened" signal lamp

Lampe-témoin (24V-3W max.) "vantail ouverture"

Signallampe (24V-3W max.) "Tor Öffnen"

Lámpara indicadora (24V-3W max.) "puerta abierta"

Pulsante stop (N.C.)

Pushbutton stop (N.C.)

Bouton-poussoir arrêt (N.F.)

Stop-Taste (Ruhekontakt)

Pulsador de stop (N.C.)

Pulsante apre (N.O.)

Open button (N.O.)

Bouton-poussoir d’ouverture (N.O.)

Taste Öffnen (Arbeitskontakt)

Tecla de apertura (N.O.)

Contatto radio e/o pulsante per comando

Contact radio and/or button for control

Contact radio et/ou poussoir pour commande

Funkkontakt und/oder Taste Steuerart

Contacto radio y/o pulsador para mando

Contatto (N.C.) di «riapertura durante la chiusura»

Contact (N.C.) for «re-opening during the closing»

Contact (N.F.) de «réouverture pendant la fermeture»

Kontakt (Ruhekontakt) «Wiederöffnen beim Schliessen»

Contacto (N.C.) para la «apertura en la fase de cierre»

Collegamento antenna

Antenna connection

Connexion antenne

Antennenanschluß

Conexión antena

-10-

AF43S/SM

FUSIBILI LINEA 5A

QUAD RO

COMANDO

ZA5

FUSIBILE CENT RALINA 2A

T.L. T.C.A.

1 2

SELEZIONI FUNZIONI -

SELECTION OF FUNCTIONS

-SÉLECTION FONCTIONS

FUNKTIONSWAHL

- SELECCIÓN DE LAS FUNCIONES

ITALIANO

ENGLISH FRANÇAIS

OFF

DEUTSCH ESPANOL

«1 OFF»“Uomo presente”, funzio-

namento del cancello mantenendo

premuto il pulsante (esclude la

funzione del radiocomando)

disattivato; (1 ON - attivato)

«2 ON»“Chiusura automatica”

attivata; (2 OFF - disattivata)

«1 OFF»“Operator present”, gate

operates only when the pushbutton is

held down (the radio remote control

system is deactivated) disabled; (1 ON

- enabled)

«2 ON»“Automatic closing”enabled;

(2 OFF - disabled)

«1 OFF»“Homme mort”,

fonctionnement du portail en

maintenant appuyéle bouton-

poussoir (exclut la fonction de la

radiocommande) éteinte; (1 ON -

activé)

«2 ON»“Fermeture automatique”

activé; (2 OFF - éteinte)

«1 OFF»“Bedienung vom Steuerpult”,

Torbetrieb durch Drucktasterbetätigung

(Funkfernsteuerung ausgeschlossen)

ausgeschlossen; (1 ON -

zugeschaltet)

«2 ON»“Schließautomatik”

zugeschaltet; (2 OFF -

ausgeschlossen)

«1 OFF»“Hombre presente”,

funcionamiento de la puerta

manteniendo pulsada la tecla

(excluye la función del mando a

distancia) desactivado; (1 ON -

activado)

«2 ON»“Cierre automático”

activado; (2 OFF - desactivado)

1 2

Autres manuels pour Z Series

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels CAME Unité de contrôle

CAME

CAME Z Series Manuel utilisateur

CAME

CAME BPT DMVC/08 Manuel utilisateur

CAME

CAME AF43SR Manuel utilisateur

CAME

CAME ZLJ24 Manuel utilisateur

CAME

CAME 801XC-0010 Manuel utilisateur

CAME

CAME ZBK8 Manuel utilisateur

CAME

CAME ZL56A Manuel utilisateur

CAME

CAME Z Series Manuel utilisateur

CAME

CAME R Series Manuel utilisateur

CAME

CAME Z Series Manuel utilisateur

CAME

CAME RGSM001 Manuel utilisateur

CAME

CAME Z Series Manuel utilisateur

CAME

CAME RIOED8WS Manuel utilisateur

CAME

CAME PXONV Manuel utilisateur

CAME

CAME Z Series Manuel utilisateur

CAME

CAME Z Series Manuel utilisateur

CAME

CAME BPT MTMA/08 Manuel du propriétaire

CAME

CAME CONNECT UR042 Manuel utilisateur

CAME

CAME 3199ZBX6 Manuel utilisateur

CAME

CAME ZA3 Manuel utilisateur

CAME

CAME Z Series Manuel utilisateur

CAME

CAME ZL22 Manuel utilisateur

CAME

CAME PXC2-32 Guide de l'utilisateur

CAME

CAME ZL90 Manuel utilisateur

Manuels Unité de contrôle populaires d'autres marques

Festo

Festo Compact Performance CP-FB6-E Manuel de la liste des pièces

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur

JS Automation

JS Automation MPC3034A Manuel utilisateur

JAUDT

JAUDT SW GII 6406 Series Guide rapide

Spektrum

Spektrum Air Module System Manuel utilisateur

BOC Edwards

BOC Edwards Q Series Manuel utilisateur

KHADAS

KHADAS BT Magic Manuel utilisateur

Etherma

Etherma eNEXHO-IL Manuel utilisateur

PMFoundations

PMFoundations Attenuverter Manuel utilisateur

GEA

GEA VARIVENT Manuel utilisateur

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuel utilisateur

Altronix

Altronix LINQ8PD Instructions de montage

Eaton

Eaton Powerware Series Manuel utilisateur

WAGO

WAGO 750-407/040-000 Manuel utilisateur

Sony

Sony CCU-590 Manuel utilisateur

Graco

Graco 25D614 Manuel utilisateur

Task Force Tips

Task Force Tips YE-RF-900 Manuel de programmation

Shini

Shini SPV-U Series Manuel utilisateur
