Bosch GMS 120 Professional Manuel utilisateur

Robert Bosch Power Tools GmbH

70538 Stuttgart

GERMANY

www.bosch-pt.com

1 609 92A 7LE (2021.03) T / 457

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimatı

pl Instrukcja oryginalna

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

ru Оригинальное руководство по эксплуатации

uk Оригінальна інструкція з експлуатації

kk Пайдалану нұсқаулығының түпнұсқасы

ro Instrucțiuni originale

bg Оригинална инструкция

mk Оригинално упатство за работа

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

ja 

zh 

zh 

ko   

th 

id Petunjuk-Petunjuk untuk Penggunaan Orisinal

vi Bn gc hng dn s dng

ar   

fa   

1 609 92A 7LE

GMS 120 Professional

2 |

Deutsch...........................................Seite 7

English ...........................................Page 19

Français ..........................................Page 30

Español......................................... Página 43

Português....................................... Página 56

Italiano ......................................... Pagina 68

Nederlands...................................... Pagina 80

Dansk ............................................ Side 92

Svensk ..........................................Sidan 103

Norsk............................................. Side 114

Suomi............................................ Sivu 125

Ελληνικά.........................................Σελίδα 136

Türkçe........................................... Sayfa 148

Polski........................................... Strona 162

Čeština........................................ Stránka 175

Slovenčina..................................... Stránka 186

Magyar ...........................................Oldal 197

Русский ......................................Страница 209

Українська....................................Сторінка 223

Қазақ .............................................Бет 235

Română......................................... Pagina 249

Български ....................................Страница 261

Македонски...................................Страница 273

Srpski.......................................... Strana 285

Slovenščina ...................................... Stran 296

Hrvatski........................................Stranica 307

Eesti ......................................... Lehekülg 317

Latviešu .......................................Lappuse 328

Lietuvių k.......................................Puslapis 339

........................................  350

 ...............................................361

...........................................371

........................................  380

.............................................. 391

Bahasa Indonesia................................Halaman 405

Ting Vit........................................ Trang 417

..........................................  429

 .......................................... 441

/ ........................................ I/i

1 609 92A 7LE | (07.04.2022) Bosch Power Tools

| 3

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(9)

(10)

(11)

(8)

Bosch Power Tools 1 609 92A 7LE | (07.04.2022)

4 |

GMS

Professional

Sensor

(12)

(2)

(13)

(14)

(12)

(15) (19)

(18)

(16)

(17)

1 609 92A 7LE | (07.04.2022) Bosch Power Tools

| 5

(a) (b) (c) (d)

(e)

(f) (g) (h)

(i)(j)(k)

Bosch Power Tools 1 609 92A 7LE | (07.04.2022)

6 |

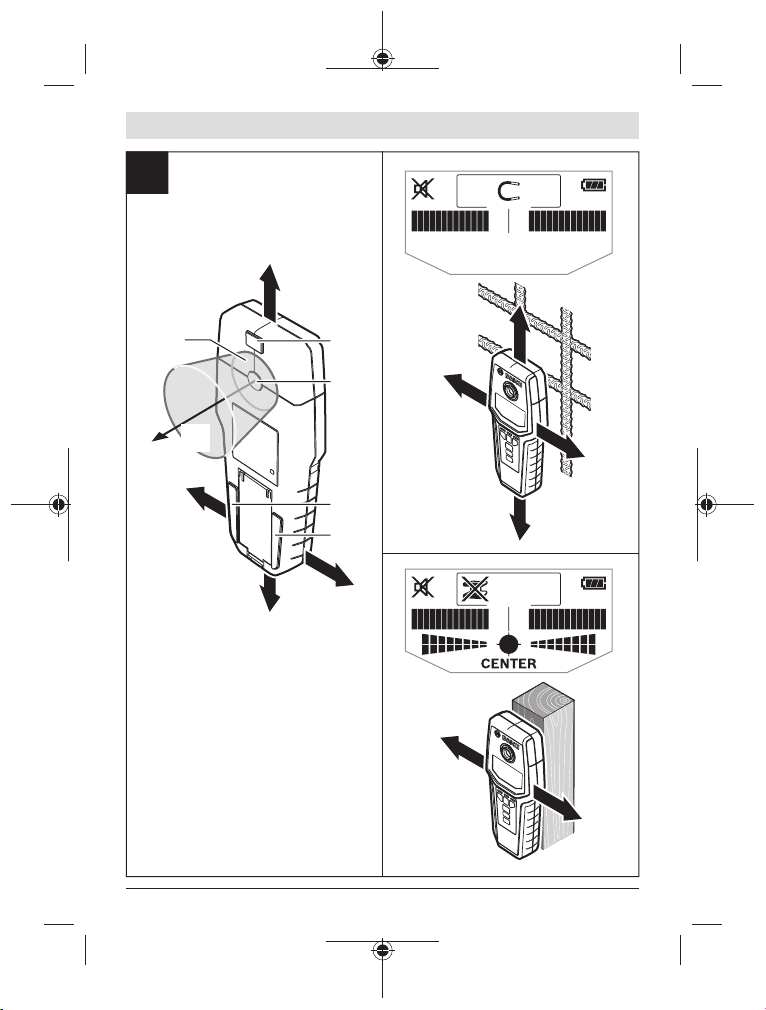

GMS 120

Professional

3×

GMS 120

Professional

Sensor

(13) (12)

(2)

(12)

1 609 92A 7LE | (07.04.2022) Bosch Power Tools

Deutsch | 7

Deutsch

Sicherheitshinweise

Sämtliche Anweisungen sind zu lesen und zu beachten. Wenn das

Messwerkzeug nicht entsprechend den vorliegenden Anweisun-

gen verwendet wird, können die integrierten Schutzvorkehrun-

gen im Messwerkzeug beeinträchtigt werden. BEWAHREN SIE

DIESE ANWEISUNGEN GUT AUF.

uLassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des

Messwerkzeuges erhalten bleibt.

uArbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung,

in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerk-

zeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.

uDas Messwerkzeug kann technologisch bedingt keine hundertprozentige Sicher-

heit garantieren. Um Gefahren auszuschließen, sichern Sie sich daher vor jedem

Bohren, Sägen oder Fräsen in Wände, Decken oder Böden durch andere Informa-

tionsquellen wie Baupläne, Fotos aus der Bauphase etc. ab. Umwelteinflüsse, wie

Luftfeuchtigkeit, oder Nähe zu anderen elektrischen Geräten können die Genauigkeit

des Messwerkzeuges beeinträchtigen. Beschaffenheit und Zustand der Wände (z.B.

Nässe, metallhaltige Baustoffe, leitfähige Tapeten, Dämmstoffe, Fliesen) sowie An-

zahl, Art, Größe und Lage der Objekte können die Messergebnisse verfälschen.

uAchten Sie während der Messung auf ausreichende Erdung. Bei unzureichender

Erdung (z.B. durch isolierendes Schuhwerk oder Stehen auf einer Leiter) ist die Or-

tung spannungsführender Leitungen nicht möglich.

uBefinden sich im Gebäude Gasleitungen, dann überprüfen Sie nach allen Arbei-

ten an Wänden, Decken oder Böden, dass keine Gasleitung beschädigt wurde.

uSpannungsführende Leitungen können leichter gefunden werden, wenn Stromver-

braucher (z.B. Leuchten, Geräte) an der gesuchten Leitung angeschlossen und einge-

schaltet werden. Schalten Sie die Stromverbraucher aus und schalten Sie die

spannungsführenden Leitungen stromlos, bevor Sie in Wände, Decken oder Bö-

den bohren, sägen oder fräsen. Überprüfen Sie nach allen Arbeiten, dass am Un-

tergrund angebrachte Objekte nicht unter Spannung stehen.

uÜberprüfen Sie beim Befestigen von Objekten an Trockenbauwänden die ausrei-

chende Tragfähigkeit der Wand bzw. der Befestigungsmaterialien, insbesondere

beim Befestigen an der Unterkonstruktion.

Bosch Power Tools 1 609 92A 7LE | (07.04.2022)

8 | Deutsch

Produkt- und Leistungsbeschreibung

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zur Suche nach Metallen (Eisen- und Nichteisenmetalle,

z.B. Armierungseisen), Holzbalken sowie spannungsführenden Leitungen in Wänden,

Decken und Fußböden.

Das Messwerkzeug ist zur Verwendung im Innen- und Außenbereich geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des

Messwerkzeugs auf der Grafikseite.

(1) Leuchtring

(2) Markierungsöffnung

(3) Display

(4) Anzeige Betriebsart

(5) Ein-/Aus-Taste

(6) Taste Displaybeleuchtung

(7) Taste Signalton

(8) Grifffläche

(9) Taste Betriebsart Stromkabel

(10) Taste Betriebsart Metall

(11) Taste Betriebsart Trockenbau

(12) Gleiter

(13) Sensorbereich

(14) Seriennummer

(15) Batteriefachdeckel

(16) Arretierung des Batteriefachdeckels

(17) Aufnahme Tragschlaufe

(18) Tragschlaufe

(19) Schutztasche

1 609 92A 7LE | (07.04.2022) Bosch Power Tools

Deutsch | 9

Anzeigenelemente (sieheBildA)

(a) Anzeige Signalton

(b) Warnanzeige

(d) Anzeige nicht magnetische Metalle

(e) Anzeige magnetische Metalle

(f) Anzeige spannungsführende Leitungen

(g) Anzeige Temperaturüberwachung

(h) Batterie-Anzeige

(i) Messanzeige

(j) Feinskala

(k) Anzeige der Objektmitte CENTER

Technische Daten

Digitales Ortungsgerät GMS 120

Sachnummer 3601K810..

max. ErfassungstiefeA)

– Eisenmetalle 120mm

– Nichteisenmetalle (Kupfer) 80mm

– spannungsführende Leitungen 110−230V (bei ange-

legter Spannung)B) 50mm

– Holz 38mm

Betriebstemperatur –10°C … +50°C

Lagertemperatur –20°C … +70°C

induktiver Sensor

– Betriebsfrequenzbereich 5 ± 0,2kHz

– max. magnetische Feldstärke (bei10m) 72dBµA/m

kapazitiver Sensor

– Betriebsfrequenzbereich 20 ± 1kHz

– max. elektrische Feldstärke (bei10m) 24dBµV/m

max. Einsatzhöhe über Bezugshöhe 2000m

Bosch Power Tools 1 609 92A 7LE | (07.04.2022)

10 | Deutsch

Digitales Ortungsgerät GMS 120

relative Luftfeuchte max. 90%

Verschmutzungsgrad entsprechend IEC61010-1 2C)

Batterie 1×9V 6LR61

Betriebsdauer ca. 5h

Gewicht entsprechend EPTA-Procedure01:2014 0,27kg

Schutzart IP 54 (staub- und spritzwas-

sergeschützt)

A) abhängig von Betriebsart, Material und Größe der Objekte sowie Material und Zustand des Un-

tergrundes

B) geringere Erfassungstiefe bei nicht spannungsführenden Leitungen

C) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorüberge-

hende durch Betauung verursachte Leitfähigkeit erwartet wird.

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer(14) auf dem Typen-

schild.

uDas Messergebnis kann hinsichtlich der Genauigkeit und Erfassungstiefe bei un-

günstiger Beschaffenheit des Untergrundes schlechter ausfallen.

Montage

Batterie einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien
