4| Deutsch

1 619929L93 | (4.2.13) BoschPower Tools

Deutsch

Sicherheitshinweise

SämtlicheAnweisungensindzulesen undzu beachten.

BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal

und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-

stellt, dass die Sicherheit desMesswerkzeugeserhaltenbleibt.

Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährde-

ter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder

Stäube befinden. ImMesswerkzeug könnenFunkenerzeugt werden,

die denStaub oder die Dämpfe entzünden.

Das Messwerkzeug kann technologisch bedingt keine hundertpro-

zentige Sicherheit garantieren. Um Gefahren auszuschließen,

sichern Sie sich daher vor jedem Bohren, Sägen oder Fräsen in

Wände, Decken oder Böden durch andere Informationsquellen

wie Baupläne, Fotos aus der Bauphase etc. ab. Umwelteinflüsse,

wie Luftfeuchtigkeit, oder Nähe zuanderenelektrischenGerätenkön-

nendie Genauigkeit desMesswerkzeugesbeeinträchtigen. Beschaf-

fenheit und Zustand der Wände (z.B. Nässe, metallhaltige Baustoffe,

leitfähigeTapeten,Dämmstoffe,Fliesen)sowieAnzahl,Art,Größe und

Lage der Objekte könnendie Messergebnisse verfälschen.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

DasMesswerkzeug ist bestimmt zur Suche nachMetallen(Eisen- und

Nichteisenmetalle, z.B. Armierungseisen) sowie spannungsführenden

LeitungeninWänden, Deckenund Fußböden.

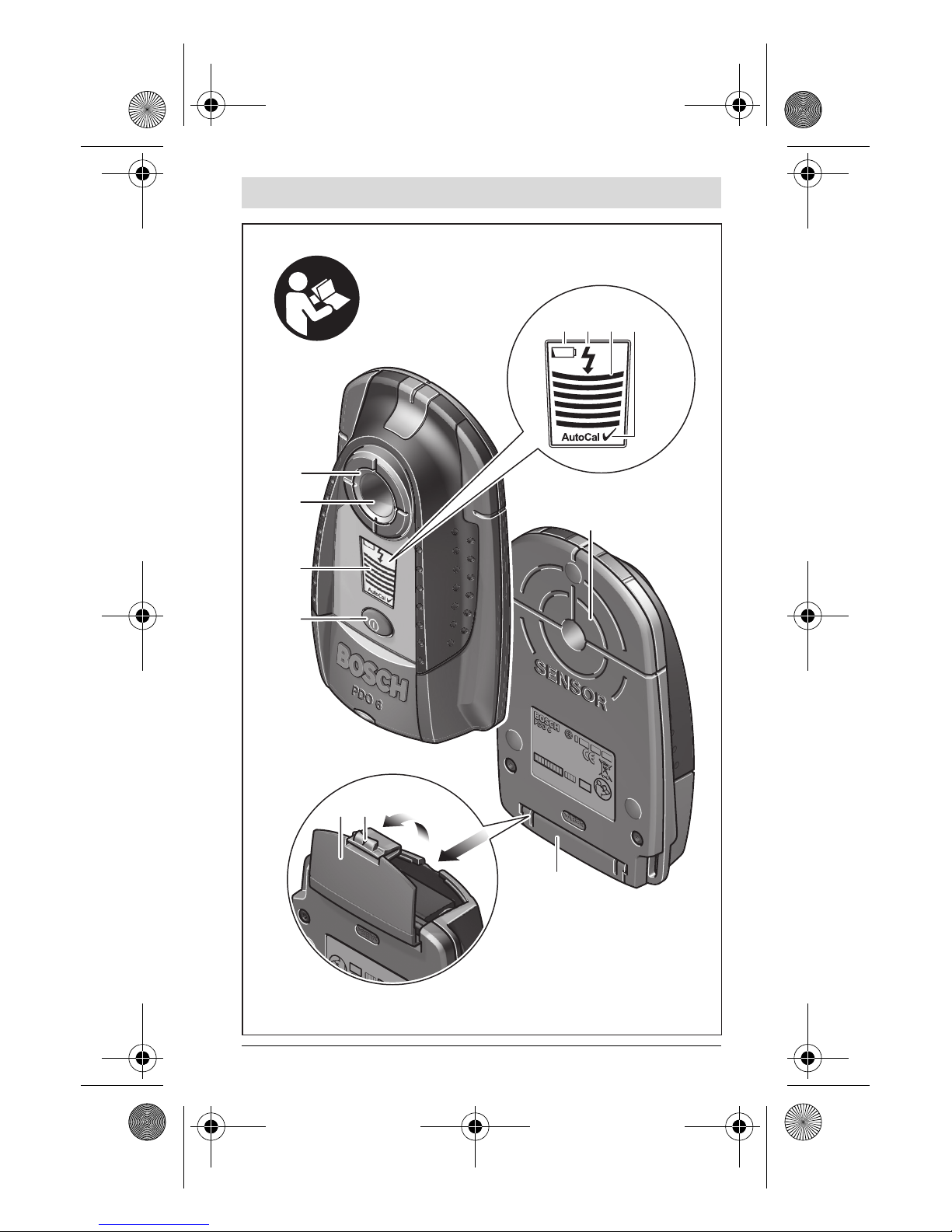

Abgebildete Komponenten

Die Nummerierung der abgebildetenKomponentenbezieht sichauf die

Darstellung desMesswerkzeugsauf der Grafikseite.

1Leuchtring

2Markierungsöffnung

OBJ_BUCH-308-003.book Page 4 Monday, February 4, 2013 4:06 PM

Deutsch| 5

BoschPower Tools1 619929L93 | (4.2.13)

3Display

4Ein-Aus-Taste

5Sensorbereich

6Batteriefachdeckel

7Arretierung desBatteriefachdeckels

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Liefer-

umfang.

Anzeigenelemente

aBatteriewarnung

bAnzeige vonspannungsführendenLeitungen

cMessanzeige

dKalibrierungsanzeige „AutoCal“

Technische Daten

Digitales Ortungsgerät PDO 6

Sachnummer 3 603 K10 100

max. Erfassungstiefe*:

–Eisenmetalle

–Nichteisenmetalle (Kupferrohr)

–Kupferleitungen(spannungsführend)**

60mm

50 mm

30 mm

Abschaltautomatik nachca. 10 min

Betriebstemperatur–10 °C...+50 °C

Lagertemperatur–20 °C...+70 °C

Relative Luftfeuchte max. 80 %

Batterie

Akku

1x9V6LR61

1x9V6F22

Betriebsdauer (Alkali-Mangan-Batterie) ca. 6h

Gewicht entsprechend EPTA-Procedure 01/2003 0,2 kg

*abhängig vonMaterial und Größe der Objekte sowie Material und Zustand des

Untergrundes

** geringere Erfassungstiefe bei nicht spannungsführendenLeitungen

Das Messergebnis kann hinsichtlich der Genauigkeit bei ungünstiger

Beschaffenheit des Untergrundes schlechter ausfallen.

OBJ_BUCH-308-003.book Page 5 Monday, February 4, 2013 4:06 PM

6| Deutsch

1 619929L93 | (4.2.13) BoschPower Tools

Montage

Batterie einsetzen/wechseln

Für denBetrieb desMesswerkzeugswird die Verwendung vonAlkali-

Mangan-Batterienoder Akkus empfohlen.

Zum ÖffnendesBatteriefachdeckels6drückenSie die Arretierung 7in

Pfeilrichtung und klappendenBatteriefachdeckel nachunten. SetzenSie

die mitgelieferte Batterie ein. AchtenSie dabei auf die richtige Polung.

Leuchtet die Batteriewarnung aimDisplayauf, dann könnenSie bei Ver-

wendung vonAlkali-Mangan-Batteriennochca. 1 Stunde messen(bei

Akkus kürzere Standzeit). Blinkt die Batteriewarnung a, dann sind noch

ca. 10 minMessung möglich. Blinkendie Batteriewarnung aund der

Leuchtring 1(rot), dann ist keine Messung mehr möglichund Sie müssen

die Batterie bzw. denAkkuwechseln.

Nehmen Sie die Batterie bzw. den Akku aus dem Messwerkzeug,

wenn Sie es längere Zeit nicht benutzen. Batterienund Akkus kön-

nenbei längerer Lagerung korrodierenoder sichselbst entladen.

Betrieb

Inbetriebnahme

Schützen Sie das Messwerkzeug vor Nässe und direkter Sonnen-

einstrahlung.

Setzen Sie das Messwerkzeug keinen extremen Temperaturen

oder Temperaturschwankungen aus. LassenSie esz.B. nicht länge-

re Zeit imAuto liegen. LassenSie dasMesswerkzeug bei größeren

Temperaturschwankungenerst austemperieren, bevor Sie esinBe-

trieb nehmen. Bei extremenTemperaturenoder Temperaturschwan-

kungenkann die PräzisiondesMesswerkzeugsbeeinträchtigt werden.

Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges.

Ein-/Ausschalten

Stellen Sie vor dem Einschalten des Messwerkzeugs sicher, dass

der Sensorbereich 5 nicht feucht ist. ReibenSie dasMesswerkzeug

gegebenenfallsmit einemTuchtrocken.

DrückenSie zum Einschalten desMesswerkzeugsdie Ein-Aus-Taste 4.

NacheinemkurzenSelbsttest ist dasMesswerkzeug betriebsbereit. Die

Betriebsbereitschaft wird durcheinenHakenhinter der Kalibrierungsan-

zeige „AutoCal“ dangezeigt.

OBJ_BUCH-308-003.book Page 6 Monday, February 4, 2013 4:06 PM

Deutsch| 7

BoschPower Tools1 619929L93 | (4.2.13)

Zum Ausschalten desMesswerkzeugsdrückenSie die Ein-Aus-Taste 4.

Erfolgt ca. 10 minlang keine Messung, dann schaltet sichdasMesswerk-

zeug zur Schonung der Batterie automatischab.

Bevor Sie in die Wand bohren, sägen oder fräsen, sollten Sie sich

noch durch andere Informationsquellen vor Gefahren sichern. Da

die Messergebnisse durchUmgebungseinflüsse oder die Wandbe-

schaffenheit beeinflusst werdenkönnen, kann Gefahr bestehen, ob-

wohldieAnzeigekeinObjektimSensorbereichanzeigt(derLeuchtring

1leuchtet grün).

Betriebsarten

DasMesswerkzeug detektiert Objekte unterhalb desSensorbereiches5.

Metallobjekte suchen

NachdemEinschaltenleuchtet der Ring 1grün.

SetzenSie dasMesswerkzeug auf die zuuntersuchen-

de Oberfläche und bewegenSie esseitlich. Leuchtet

derRing 1weiterhingrünund ertöntkeinSignalton, ist

imUntergrund keinMetallobjekt erkennbar. Nähert

sichdasMesswerkzeugeinemMetallobjekt,nimmtder

Ausschlag inder Messanzeige czu. Über einemMetall-

objekt wird der Ring 1rot und esertönt einSignalton.

BeimerstenÜberfahrenwird die PositiondesMetallobjektsnur grob an-

gezeigt. Wenn Sie dasMetallobjekt mehrmalsmit demMesswerkzeug

überfahren, wird die Objekterkennung immer präziser. Nachmehrmali-

gemÜberfahren(ohne dasMesswerkzeug vomUntergrund abzuheben)

kann die PositiondesMetallobjektesgenauangezeigt werden: Leuchtet

der Ring 1rot und ertönt der Signalton, liegt dasMetallobjekt unterhalb

der Sensormitte (unterhalb der Markierungsöffnung 2).

Spannungsführende Leitungen suchen

DasMesswerkzeugzeigt Leitungenan, dieSpannung zwischen110 Vund

400 Vführenund derenFrequenz demweit verbreitetenStandard

(Wechselstrommit 50 bzw. 60 Hz) entspricht. Andere Leitungen(Gleich-

strom, höhere/niedrigere Frequenz oder Spannung) sowie nicht span-

nungsführende Leitungenkönnennicht zuverlässig gefundenwerden, sie

werdenaber gegebenenfallsalsMetallobjekte angezeigt.

OBJ_BUCH-308-003.book Page 7 Monday, February 4, 2013 4:06 PM

8| Deutsch

1 619929L93 | (4.2.13) BoschPower Tools

Die Suche nachspannungsführendenLeitungenerfolgt automatischbei je-

der Messung. Wird eine spannungsführende Leitung gefunden, erscheint

imDisplaydie Anzeige b. BewegenSie dasMesswerkzeug wiederholt

über die Fläche, um die spannungsführende Leitung genauer zulokalisie-

ren. NachmehrmaligemÜberfahrenkann die Positionder spannungsfüh-

rendenLeitung sehr genauangezeigt werden. Ist dasMesswerkzeug sehr

naheanderLeitung, dann blinktder Leuchtring 1rotund derSignaltoner-

tönt mit schneller Tonfolge.

Spannungsführende Leitungenkönnenleichter gefundenwerden, wenn

Stromverbraucher (z.B. Leuchten, Geräte) ander gesuchtenLeitung ange-

schlossenund eingeschaltet werden. Leitungenmit 110 V, 230 Vund

400 V(Drehstrom)werdenmitungefährderselbenSuchleistunggefunden.

Unter bestimmtenBedingungen(wie z.B. hinter Metalloberflächenoder

hinter Oberflächenmit hohemWassergehalt) könnenspannungsführende

Leitungennichtsichergefundenwerden.WirdübereinemgrößerenBereich

überall einMesswert cangezeigt, dann schirmt dasMaterial elektrischab

und die Suche nachspannungsführendenLeitungenist nicht zuverlässig.

Arbeitshinweise

Die Messergebnisse können prinzipbedingt durch bestimmte

Umgebungsbedingungenbeeinträchtigtwerden.Dazugehörenz.B.

dieNähe von Geräten,die starkemagnetische oder elektromagneti-

sche Felder erzeugen, Nässe, metallhaltige Baumaterialien, aluka-

schierte Dämmstoffe sowie leitfähige Tapeten oder Fliesen. Beach-

tenSie deshalb vor demBohren, Sägenoder FräseninWände, Decken

oder Bödenauchandere Informationsquellen(z.B. Baupläne).

Objekte markieren

Sie könnengefundene Objekte bei Bedarf markieren. Bei maximalem

Ausschlag der Messanzeige cbefindet sichdie Mitte desObjektesunter

der Markierungsöffnung 2. Die GrenzeneinesObjekteskönnenSie durch

denWechsel desLeuchtringes1vongrünzurot finden. MarkierenSie die

gesuchte Stelle mit einemStift durchdie Markierungsöffnung 2.

Anzeige „AutoCal“

Blinkt der Hakenhinter der Kalibrierungsanzeige „AutoCal“ düber län-

gere Zeit oder wird er nicht mehr angezeigt, kann nicht mehr zuverlässig

gemessenwerden. SendenSie dasMesswerkzeug indiesemFall aneine

autorisierte Bosch-Kundendienststelle.

OBJ_BUCH-308-003.book Page 8 Monday, February 4, 2013 4:06 PM

Deutsch| 9

BoschPower Tools1 619929L93 | (4.2.13)

Wartung und Service

Wartung und Reinigung

Schlägtdie Messanzeige cdauerhaftaus, obwohl sichkeinObjekt aus Me-

tall inder Nähe desMesswerkzeugsbefindet, kann dasMesswerkzeug

manuell kalibriert werden. EntfernenSie dazualle Objekte aus der Nähe

desMesswerkzeugs(auchArmbanduhr oder Ring aus Metall) und halten

SiedasMesswerkzeugindie Luft.DrückenSie beiausgeschaltetemMess-

werkzeug die Ein-Aus-Taste 4so lange, bisder Leuchtring 1gleichzeitig

rot und grünleuchtet. LassenSie dann die Taste los. Verlief die Kalibrie-

rung erfolgreich, dann startet dasMesswerkzeug nacheinigenSekunden

neuund ist wieder betriebsbereit.

WischenSie Verschmutzungenmit einemtrockenen, weichenTuchab.

VerwendenSie keine Reinigungs- oder Lösemittel.

Umdie Messfunktionnicht zubeeinflussen, dürfenimSensorbereich5

auf der Vorder- und Rückseite desMesswerkzeugskeine Aufkleber oder

Schilder, insbesondere keine Schilder aus Metall, angebracht werden.

Sollte dasMesswerkzeug trotz sorgfältiger Herstellungs- und Prüfverfah-

reneinmal ausfallen, ist die Reparatur voneiner autorisiertenKunden-

dienststelle für Bosch-Elektrowerkzeuge ausführenzulassen. ÖffnenSie

dasMesswerkzeug nicht selbst.

GebenSie bei allenRückfragenund Ersatzteilbestellungenbitte unbedingt

die 10-stellige Sachnummer laut Typenschild desMesswerkzeugsan.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre FragenzuReparatur und Wartung

IhresProduktssowie zuErsatzteilen. Explosionszeichnungenund Infor-

mationenzuErsatzteilenfindenSie auchunter:

www.bosch-pt.com

DasBosch-Anwendungsberatungs-Teamhilft Ihnengerne bei Fragenzu

unserenProduktenund derenZubehör.

www.bosch-do-it.de, dasInternetportal für Heimwerker und Garten-

freunde.

www.1-2-do.com

Inder Heimwerker-Community1-2-do.comkönnenSie Produkttester

werden, Ideensammelnoder sichmit anderenHeimwerkernaustauschen.

www.dha.de, daskomplette Service-Angebot der DeutschenHeim-

werker Akademie.

OBJ_BUCH-308-003.book Page 9 Monday, February 4, 2013 4:06 PM

10 | Deutsch

1 619929L93 | (4.2.13) BoschPower Tools

Deutschland

Robert BoschGmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589Kalefeld – Willershausen

Unter www.bosch-pt.comkönnenSie online Ersatzteile bestellenoder

Reparaturenanmelden.

Kundendienst: Tel.: (0711) 40040480

Fax: (0711) 40040481

E-Mail: Servicezentrum.Elektrowerkzeu[email protected]sch.com

Anwendungsberatung: Tel.: (0711) 40040480

Fax: (0711) 40040482

E-Mail: Anwendungsberatun[email protected]sch.com

Österreich

Tel.: (01) 797222010

Fax: (01) 797222011

E-Mail: service.elektrowerkzeu[email protected]sch.com

Schweiz

Tel.: (044) 8471511

Fax: (044) 8471551

E-Mail: Aftersales[email protected]sch.com

Luxemburg

Tel.: +32 2 588 0589

Fax: +32 2 588 0595

E-Mail: outillage.gereedsch[email protected]sch.com

Entsorgung

Messwerkzeuge, Zubehör und Verpackungensolleneiner umweltgerech-

tenWiederverwertung zugeführt werden.

WerfenSie Messwerkzeuge und Akkus/Batteriennicht indenHausmüll!

Nur für EU-Länder:

Gemäß der europäischenRichtlinie 2002/96/EGmüs-

sennicht mehr gebrauchsfähige Messwerkzeuge und

gemäß der europäischenRichtlinie 2006/66/EGmüs-

sendefekteoderverbrauchteAkkus/Batteriengetrennt

gesammelt und einer umweltgerechtenWiederverwen-

dung zugeführt werden.

OBJ_BUCH-308-003.book Page 10 Monday, February 4, 2013 4:06 PM

Autres manuels pour WEU PDO 6

Table des matières

Langues :

Autres manuels Bosch Capteur de sécurité

Bosch

Bosch TriTech+ ISC-PDL1-WA18G Manuel utilisateur

Bosch

Bosch ISN-SM-50 Manuel utilisateur

Bosch

Bosch RADION TriTech RFDL-11 Manuel utilisateur

Bosch

Bosch FCP-320 Series Manuel utilisateur

Bosch

Bosch DS840 Manuel utilisateur

Bosch

Bosch DS820 Manuel utilisateur

Bosch

Bosch D-tect 120 Professional Manuel utilisateur

Bosch

Bosch Blue Line P1 Manuel utilisateur

Bosch

Bosch GMS 120 Professional Manuel utilisateur

Bosch

Bosch ISC-PPR1-WA16G Manuel utilisateur

Bosch

Bosch Blue Line D1-P Manuel utilisateur

Bosch

Bosch ISC-BPR2-WP12 Manuel utilisateur

Bosch

Bosch ISC-PDL1-W18G Manuel utilisateur

Bosch

Bosch 0603683000 Manuel utilisateur

Bosch

Bosch FCP-O 500 Manuel utilisateur

Bosch

Bosch D-tect 150 Professional Manuel utilisateur

Bosch

Bosch Blue Line D1-P Manuel utilisateur

Bosch

Bosch DS820 Guide de sécurité

Bosch

Bosch Blue Line Q1 Manuel utilisateur

Bosch

Bosch DS915 Manuel utilisateur

Bosch

Bosch DS935LSN Manuel utilisateur

Bosch

Bosch ISC-BDL2-W12 Manuel utilisateur

Bosch

Bosch D-tect 120 Professional Manuel utilisateur

Bosch

Bosch ISC-PDL1-WC30G Manuel utilisateur

Manuels Capteur de sécurité populaires d'autres marques

THORLABS

THORLABS PDA10JT Manuel utilisateur

Waeco

Waeco UV-DETECT Manuel utilisateur

Intermatic

Intermatic IOS-DSIMF Manuel utilisateur

urmet domus

urmet domus 1083 Manuel utilisateur

Siemens

Siemens AZL66 Series Manuel utilisateur

BTI

BTI Profiline Multi Finder Manuel utilisateur

Challenger

Challenger SL01 Manuel utilisateur

DMP Electronics

DMP Electronics 1122INT Manuel utilisateur

Rielta

Rielta Ladoga MK-RK Manuel utilisateur

Mirion Technologies

Mirion Technologies ACCURAD PRD Manuel utilisateur

DBI SALA

DBI SALA EZ Stop Manuel de l'opérateur

Lamptime

Lamptime ST05C Manuel utilisateur

Ubiquiti

Ubiquiti MFI-MSC Manuel utilisateur

Subsite

Subsite 910R Instructions d'installation

Satel

Satel OPAL Pro Manuel utilisateur

Aleph

Aleph XC-1XTEU Manuel utilisateur

Pima

Pima LARIS QUAD Manuel utilisateur

Solinst

Solinst 301 Manuel utilisateur
