Sicherheitshinweise

Sämtliche Anweisungen sind zu lesen und zu beachten. Wenn das

Messwerkzeug nicht entsprechend den vorliegenden Anweisun-

gen verwendet wird, können die integrierten Schutzvorkehrun-

gen im Messwerkzeug beeinträchtigt werden. BEWAHREN SIE

DIESE ANWEISUNGEN GUT AUF.

uLassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des

Messwerkzeuges erhalten bleibt.

uArbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung,

in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerk-

zeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.

uDas Messwerkzeug kann technologisch bedingt keine hundertprozentige Sicher-

heit garantieren. Um Gefahren auszuschließen, sichern Sie sich daher vor jedem

Bohren, Sägen oder Fräsen in Wände, Decken oder Böden durch andere Informa-

tionsquellen wie Baupläne, Fotos aus der Bauphase etc. ab. Umwelteinflüsse, wie

Luftfeuchtigkeit, oder Nähe zu anderen elektrischen Geräten können die Genauigkeit

des Messwerkzeuges beeinträchtigen. Beschaffenheit und Zustand der Wände (z.B.

Nässe, metallhaltige Baustoffe, leitfähige Tapeten, Dämmstoffe, Fliesen) sowie An-

zahl, Art, Größe und Lage der Objekte können die Messergebnisse verfälschen.

uAchten Sie während der Messung auf ausreichende Erdung. Bei unzureichender

Erdung (z.B. durch isolierendes Schuhwerk oder Stehen auf einer Leiter) ist die Or-

tung spannungsführender Leitungen nicht möglich.

uBefinden sich im Gebäude Gasleitungen, dann überprüfen Sie nach allen Arbei-

ten an Wänden, Decken oder Böden, dass keine Gasleitung beschädigt wurde.

uSpannungsführende Leitungen können leichter gefunden werden, wenn Stromver-

braucher (z.B. Leuchten, Geräte) an der gesuchten Leitung angeschlossen und einge-

schaltet werden. Schalten Sie die Stromverbraucher aus und schalten Sie die

spannungsführenden Leitungen stromlos, bevor Sie in Wände, Decken oder Bö-

den bohren, sägen oder fräsen. Überprüfen Sie nach allen Arbeiten, dass am Un-

tergrund angebrachte Objekte nicht unter Spannung stehen.

uÜberprüfen Sie beim Befestigen von Objekten an Trockenbauwänden die ausrei-

chende Tragfähigkeit der Wand bzw. der Befestigungsmaterialien, insbesondere

beim Befestigen an der Unterkonstruktion.

1 609 92A 6H8 | (02.07.2021) Bosch Power Tools

Deutsch | 7

Produkt- und Leistungsbeschreibung

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

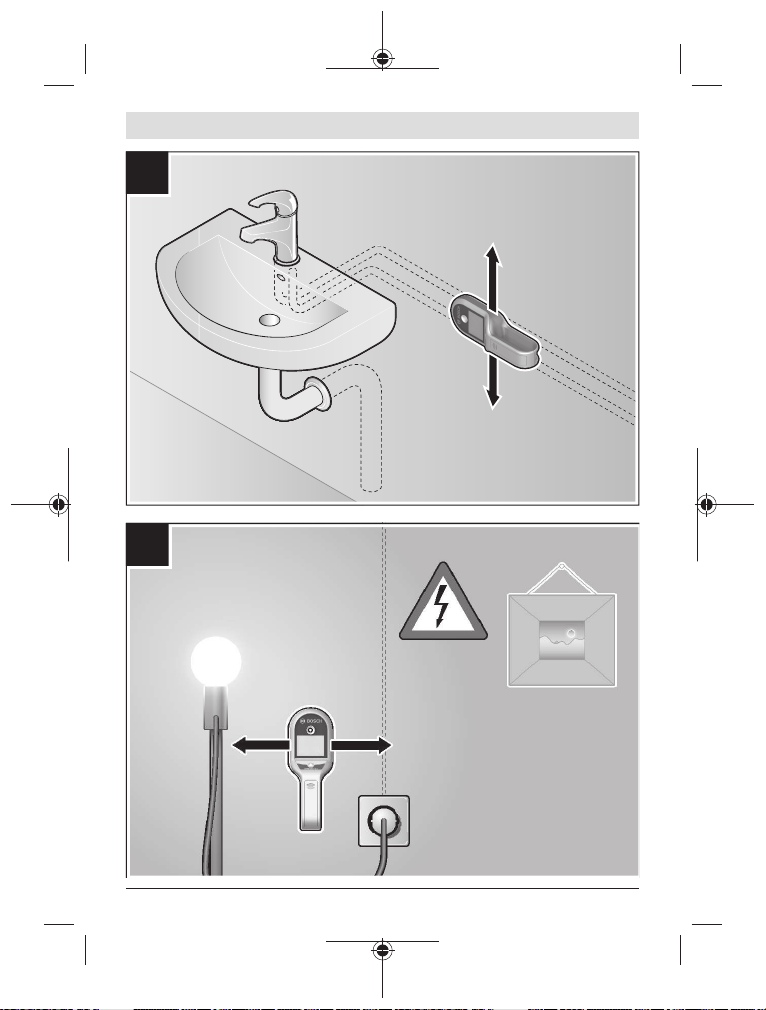

Das Messwerkzeug ist bestimmt zur Suche nach Metallen (Eisen- und Nichteisenmetalle,

z.B. Armierungseisen) und spannungsführenden Leitungen in Wänden, Decken und Fuß-

böden sowie nach Holzbalken in Trockenbauwänden.

Das Messwerkzeug ist zur Verwendung im Innenbereich geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des

Messwerkzeugs auf der Grafikseite.

(1) Batteriefachdeckel

(2) Ein-/Aus-Taste/Messtaste

(3) Display (Touchscreen)

(4) Leuchtring

(5) Markierungsöffnung

(6) Sensorbereich

(7) Seriennummer

(8) Wandsensor

(9) Grifffläche

Anzeigenelemente

(a) Navigationsbereich

(b) Informationsbereich

(d) Anzeige Seitenzahl (nur bei mehrseitigen Menüs)

(e) Anzeige Signalton

(f) Batterie-Anzeige

Technische Daten

Digitales Ortungsgerät UniversalDetect

Sachnummer 3603F813..

Bosch Power Tools 1 609 92A 6H8 | (02.07.2021)

8 | Deutsch

Digitales Ortungsgerät UniversalDetect

max. ErfassungstiefeA)

– Metalle 100mm

– einphasige spannungsführende Leitungen (110−240V,

50−60Hz, bei angelegter Spannung)B) 50mm

– Unterkonstruktionen aus Holz in Trockenbauwänden 25mmC)

Betriebstemperatur −5°C … +40°C

Lagertemperatur –20°C … +70°C

Betriebsfrequenzbereich 48−52kHz

max. magnetische Feldstärke 16dBµA/m

max. Einsatzhöhe über Bezugshöhe 2000m

relative Luftfeuchte

– Betriebsart <Metall> und <Holz> 30−80%

– Betriebsart <Strom> <50%

Verschmutzungsgrad entsprechend IEC61010-1 2D)

Batterien 4×1,5V LR3 (AAA)

Betriebsdauer ca. 4h

Gewicht entsprechend EPTA-Procedure01:2014 0,34kg

A) abhängig von Betriebsart, Material und Größe der Objekte sowie Material und Zustand des Un-

tergrundes

B) geringere Erfassungstiefe bei nicht spannungsführenden Leitungen

C) entspricht zwei Gipskartonplatten

D) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorüberge-

hende durch Betauung verursachte Leitfähigkeit erwartet wird.

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer(7) auf dem Typen-

schild.

uDas Messergebnis kann hinsichtlich der Genauigkeit und Erfassungstiefe bei un-

günstiger Beschaffenheit des Untergrundes schlechter ausfallen.

Montage

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien

empfohlen.

1 609 92A 6H8 | (02.07.2021) Bosch Power Tools

Deutsch | 9

Verwenden Sie keine Batterien mit einer höheren Nennspannung als 1,5V.

Zum Öffnen des Batteriefachdeckels(1) schieben Sie diesen in Pfeilrichtung vom Batte-

riefach. Setzen Sie die Batterien ein.

Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite

des Batteriefachs.

Die Batterie-Anzeige(f) in der Statuszeile des Displays zeigt den aktuellen Batteriestatus

an.

Erscheint die nebenstehende Anzeige in der Statusleiste des Displays, kann

das Messwerkzeug noch maximal 15min betrieben werden. Wechseln Sie die

Batterien.

Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Her-

stellers und mit gleicher Kapazität.

uNehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit

nicht benutzen. Die Batterien können bei längerer Lagerung im Messwerkzeug korro-

dieren und sich selbst entladen.

Betrieb

uSchützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.

uSetzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperatur-

schwankungen aus. Lassen Sie es bei größeren Temperaturschwankungen erst

austemperieren, bevor Sie es einschalten. Bei extremen Temperaturen oder Tem-

peraturschwankungen kann die Präzision des Messwerkzeugs und die Anzeige im Dis-

play beeinträchtigt werden.

uVermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges. Nach starken äu-

ßeren Einwirkungen und bei Auffälligkeiten in der Funktionalität sollten Sie das Mess-

werkzeug bei einer autorisierten Bosch-Kundendienststelle überprüfen lassen.

uDie Messergebnisse können prinzipbedingt durch bestimmte Umgebungsbedin-

gungen beeinträchtigt werden. Dazu gehören z.B. die Nähe von Geräten, die

starke elektrische, magnetische oder elektromagnetische Felder erzeugen, Näs-

se, metallhaltige Baumaterialien, alukaschierte Dämmstoffe sowie leitfähige Ta-

peten oder Fliesen. Beachten Sie deshalb vor dem Bohren, Sägen oder Fräsen in

Wände, Decken oder Böden auch andere Informationsquellen (z.B. Baupläne).

uHalten Sie das Messwerkzeug nur an den vorgesehenen Griffflächen (9), um die

Messung nicht zu beeinflussen.

Bosch Power Tools 1 609 92A 6H8 | (02.07.2021)

10 | Deutsch

uBringen Sie im Sensorbereich(6) auf der Rückseite des Messwerkzeugs keine

Aufkleber oder Schilder an. Insbesondere Schilder aus Metall beeinflussen die

Messergebnisse.

Tragen Sie während der Messung keine Handschuhe und achten

Sie auf ausreichende Erdung. Bei unzureichender Erdung kann die

Erkennung spannungsführender Leitungen beeinträchtigt werden.

Vermeiden Sie während der Messung die Nähe von Geräten, die

starke elektrische, magnetische oder elektromagnetische Felder

aussenden. Deaktivieren Sie nach Möglichkeit bei allen Geräten, de-

ren Strahlung die Messung beeinträchtigen kann, die entsprechenden

Funktionen, oder schalten Sie die Geräte aus.

Verwendung des Touchscreens

uBenutzen Sie das Messwerkzeug nicht, wenn Beschädigungen des Touchscreens

erkennbar sind (z.B. Risse in der Oberfläche usw.).

Das Display ist in Statusleiste(c) sowie Touchscreen mit Informationsbereich(b) und

Navigationsbereich(a) gegliedert.

Die Statusleiste(c) zeigt die aktuelle Einstellung des Signaltons(e), die Batterie-

Anzeige(f) sowie die Seitenzahl(d) (bei mehrseitigen Menüs) an.

Über den Touchscreen kann das Messwerkzeug durch Berühren der Buttons auf dem

Display gesteuert werden.

uVerwenden Sie zur Bedienung des Touchscreens nur die Finger.

uBringen Sie den Touchscreen nicht mit anderen elektrischen Geräten oder Wasser in

Kontakt.

uZur Reinigung des Touchscreens schalten Sie das Messwerkzeug aus. Wischen Sie

Verschmutzungen z.B. mit einem Mikrofasertuch ab.

Navigieren im Menü

Um das Messwerkzeug über den Touchscreen zu steuern, erscheinen (neben Buttons in

der jeweiligen Sprache) folgende allgemeine Buttons:

Button Aktion

Blättern zur vorhergehenden Seite

Blättern zur nachfolgenden Seite

Eine Menüebene zurück/nach oben

1 609 92A 6H8 | (02.07.2021) Bosch Power Tools

Autres manuels pour UniversalDetect

Table des matières

Langues :

Autres manuels Bosch Capteur de sécurité

Bosch

Bosch Blue Line D1-P Manuel utilisateur

Bosch

Bosch PMD 7 Manuel utilisateur

Bosch

Bosch ISC-CDL1-W15H Manuel utilisateur

Bosch

Bosch ISN-SM-50 Manuel utilisateur

Bosch

Bosch AP1-P Manuel utilisateur

Bosch

Bosch CS LD 1.0 Manuel utilisateur

Bosch

Bosch SMT500 Manuel utilisateur

Bosch

Bosch ISC-CDL1-WA15H Manuel utilisateur

Bosch

Bosch DS9370 TriTech Manuel utilisateur

Bosch

Bosch ISN?SM?80 Manuel utilisateur

Bosch

Bosch D-tect 120 Professional Manuel utilisateur

Bosch

Bosch ISC-BPR2-WP12 Manuel utilisateur

Bosch

Bosch PAVIRO Series Manuel utilisateur

Bosch

Bosch DS778 Manuel utilisateur

Bosch

Bosch MX938I Manuel utilisateur

Bosch

Bosch ISC-BDL2-W12 Manuel utilisateur

Bosch

Bosch ISW-ZPR1-WP13 Manuel utilisateur

Bosch

Bosch Blue Line Q1 Manuel utilisateur

Bosch

Bosch LTC 2210 Series Manuel utilisateur

Bosch

Bosch ISC-PDL1-W18G Manuel utilisateur

Bosch

Bosch Blue Line P1 Manuel utilisateur

Bosch

Bosch GMS 120 Professional Manuel utilisateur

Bosch

Bosch RF835 Series Manuel utilisateur

Bosch

Bosch Professional Series Manuel utilisateur

Manuels Capteur de sécurité populaires d'autres marques

THORLABS

THORLABS PDA10JT Manuel utilisateur

Waeco

Waeco UV-DETECT Manuel utilisateur

Intermatic

Intermatic IOS-DSIMF Manuel utilisateur

urmet domus

urmet domus 1083 Manuel utilisateur

Siemens

Siemens AZL66 Series Manuel utilisateur

BTI

BTI Profiline Multi Finder Manuel utilisateur

Challenger

Challenger SL01 Manuel utilisateur

DMP Electronics

DMP Electronics 1122INT Manuel utilisateur

Rielta

Rielta Ladoga MK-RK Manuel utilisateur

Mirion Technologies

Mirion Technologies ACCURAD PRD Manuel utilisateur

DBI SALA

DBI SALA EZ Stop Manuel de l'opérateur

Lamptime

Lamptime ST05C Manuel utilisateur

Ubiquiti

Ubiquiti MFI-MSC Manuel utilisateur

Subsite

Subsite 910R Instructions d'installation

Satel

Satel OPAL Pro Manuel utilisateur

Aleph

Aleph XC-1XTEU Manuel utilisateur

Pima

Pima LARIS QUAD Manuel utilisateur

Solinst

Solinst 301 Manuel utilisateur
