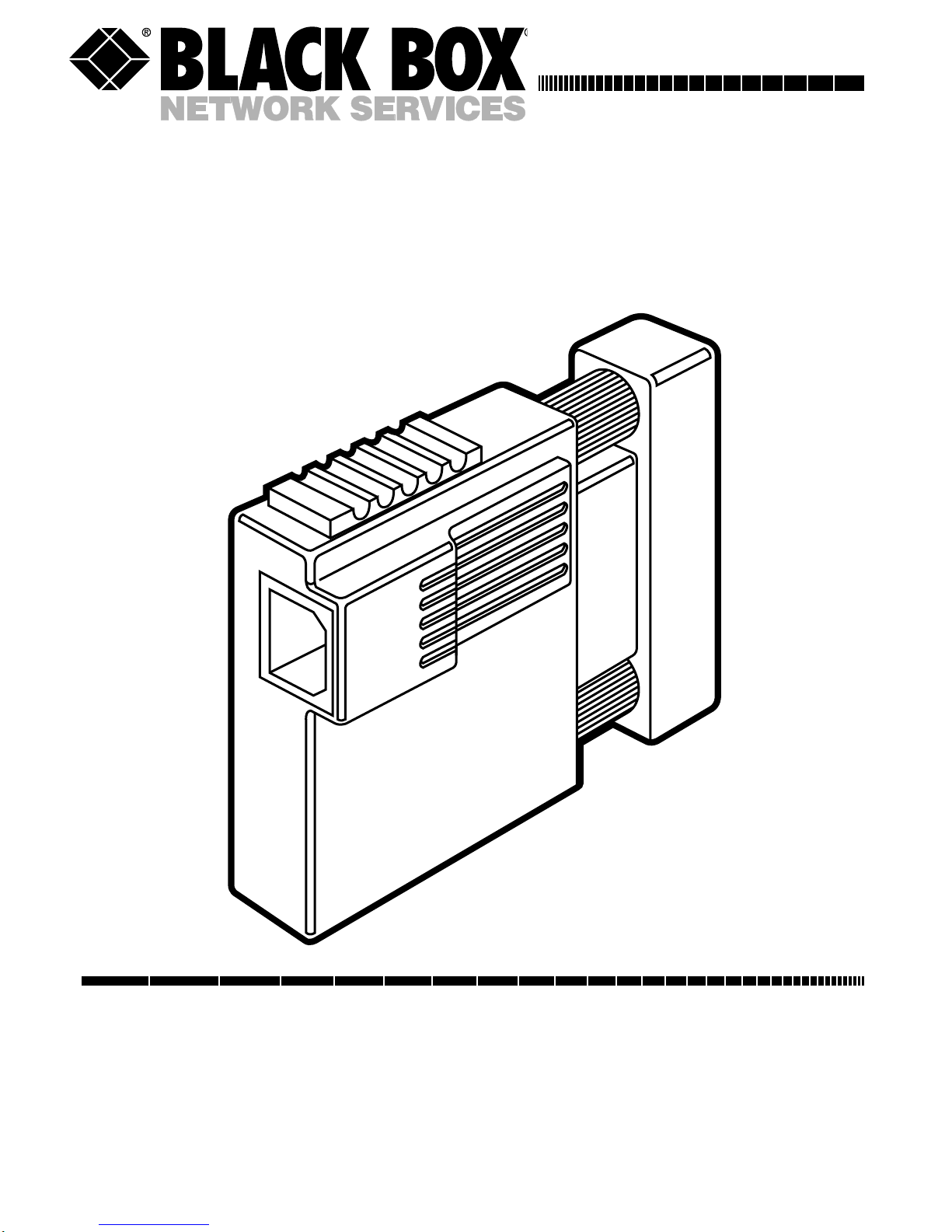

Black Box USB Solo IC138A Manuel utilisateur

NOVEMBER 1998

IC138A

USB Solo (USB→Serial)

CUSTOMER SUPPORT INFORMATION

Order toll-free in the U.S.: Call 877-877-BBOX (outside U.S. call 724-746-5500)

FREE technical support 24 hours a day, 7 days a week: Call 724-746-5500 or fax 724-746-0746

Mailing address: Black Box Corporation, 1000 Park Drive, Lawrence, PA 15055-1018

Web site: www.blackbox.com • E-mail: [email protected]

USB SOLO

USB>SERIAL

FEDERAL COMMUNICATIONS COMMISSION

AND

CANADIAN DEPARTMENT OF COMMUNICATIONS

RADIO FREQUENCY INTERFERENCE STATEMENTS

This equipment generates, uses, and can radiate radio frequency energy and if

not installed and used properly, that is, in strict accordance with the

manufacturer’s instructions, may cause interference to radio communication. It

has been tested and found to comply with the limits for a Class A computing

device in accordance with the specifications in Subpart J of Part 15 of FCC rules,

which are designed to provide reasonable protection against such interference

when the equipment is operated in a commercial environment. Operation of

this equipment in a residential area is likely to cause interference, in which case

the user at his own expense will be required to take whatever measures may be

necessary to correct the interference.

Changes or modifications not expressly approved by the party responsible for

compliance could void the user’s authority to operate the equipment.

This digital apparatus does not exceed the Class A limits for radio noise emission from

digital apparatus set out in the Radio Interference Regulation of the Canadian Department

of Communications.

Le présent appareil numérique n’émet pas de bruits radioélectriques dépassant les limites

applicables aux appareils numériques de classe A prescrites dans le Règlement sur le

brouillage radioélectrique publié par le ministère des Communications du Canada.

NORMAS OFICIALES MEXICANAS (NOM)

ELECTRICAL SAFETY STATEMENT

INSTRUCCIONES DE SEGURIDAD

1. Todas las instrucciones de seguridad y operación deberán ser leídas antes

de que el aparato eléctrico sea operado.

2. Las instrucciones de seguridad y operación deberán ser guardadas para

referencia futura.

3. Todas las advertencias en el aparato eléctrico y en sus instrucciones de

operación deben ser respetadas.

4. Todas las instrucciones de operación y uso deben ser seguidas.

5. El aparato eléctrico no deberá ser usado cerca del agua—por ejemplo,

cerca de la tina de baño, lavabo, sótano mojado o cerca de una alberca,

etc..

6. El aparato eléctrico debe ser usado únicamente con carritos o pedestales

que sean recomendados por el fabricante.

7. El aparato eléctrico debe ser montado a la pared o al techo sólo como sea

recomendado por el fabricante.

8. Servicio—El usuario no debe intentar dar servicio al equipo eléctrico más

allá a lo descrito en las instrucciones de operación. Todo otro servicio

deberá ser referido a personal de servicio calificado.

9. El aparato eléctrico debe ser situado de tal manera que su posición no

interfiera su uso. La colocación del aparato eléctrico sobre una cama,

sofá, alfombra o superficie similar puede bloquea la ventilación, no se

debe colocar en libreros o gabinetes que impidan el flujo de aire por los

orificios de ventilación.

10. El equipo eléctrico deber ser situado fuera del alcance de fuentes de calor

como radiadores, registros de calor, estufas u otros aparatos (incluyendo

amplificadores) que producen calor.

11. El aparato eléctrico deberá ser connectado a una fuente de poder sólo del

tipo descrito en el instructivo de operación, o como se indique en el

aparato.

12. Precaución debe ser tomada de tal manera que la tierra fisica y la

polarización del equipo no sea eliminada.

13. Los cables de la fuente de poder deben ser guiados de tal manera que no

sean pisados ni pellizcados por objetos colocados sobre o contra ellos,

poniendo particular atención a los contactos y receptáculos donde salen

del aparato.

14. El equipo eléctrico debe ser limpiado únicamente de acuerdo a las

recomendaciones del fabricante.

15. En caso de existir, una antena externa deberá ser localizada lejos de las

lineas de energia.

16. El cable de corriente deberá ser desconectado del cuando el equipo no

sea usado por un largo periodo de tiempo.

17. Cuidado debe ser tomado de tal manera que objectos liquidos no sean

derramados sobre la cubierta u orificios de ventilación.

18. Servicio por personal calificado deberá ser provisto cuando:

A: El cable de poder o el contacto ha sido dañado; u

B: Objectos han caído o líquido ha sido derramado dentro del

aparato; o

C: El aparato ha sido expuesto a la lluvia; o

D: El aparato parece no operar normalmente o muestra un cambio en

su desempeño; o

E: El aparato ha sido tirado o su cubierta ha sido dañada.

TRADEMARKS

The trademarks mentioned in this manual are the sole

property of their owners.

CONTENTS

1. Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

2. Introduction. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

2.1 What the Package Includes. . . . . . . . . . . . . 7

2.2 How Does USB Work?. . . . . . . . . . . . . . . . . 7

2.3 System Requirements . . . . . . . . . . . . . . . . . 8

2.4 Other USB Devices You Might Need . . . . . 9

3. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4. Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . 12

4.1 Assigning COM Ports . . . . . . . . . . . . . . . . . 12

4.2 Changing the COM Port Number . . . . . . . 12

4.3 Deleting a COM Port. . . . . . . . . . . . . . . . . . 13

5. Using the USB Solo. . . . . . . . . . . . . . . . . . . . . . 14

5.1 Power Requirements . . . . . . . . . . . . . . . . . . 15

5.2 Operating Guidelines . . . . . . . . . . . . . . . . . 15

5.3 DOS Support . . . . . . . . . . . . . . . . . . . . . . . . 16

5.4 Mouse Support. . . . . . . . . . . . . . . . . . . . . . . 16

5.5 Typical USB Application . . . . . . . . . . . . . . . 16

1. Specifications

Access Method—Differential and bidirectional per

USB specification 1.0, 1.5 Mbps low speed

Cable Requirements—USB port: 90 Ωshielded USB

cable (max. 16.4 ft. [5 m]) or unshielded USB

cable (max. 10 ft. [3 m]); RS-232 port: Standard

serial cable

Hardware Requirements—PC that supports USB

Software Requirements—Windows 95 OSR2.x or

Windows 98

Standards—USB 1.0 (for USB low-power device)

CE Approval—Yes

Connectors—(1) USB Type B, (1) RS-232 DB25

male

Power—Self-powered: 0.5 W, 5 VDC, 100 mA max;

Bus: Powered from USB host controller or hub

Size—2.8"H x 2.4"W x 1.3"D (7.1 x 6.1 x 3.3 cm)

Weight—0.4 lb. (0.2 kg)

2. Introduction

Connect old-style serial peripherals (modems, serial

printers, and so on) to the USB port on your Windows

computer. The USB Solo (USB→Serial) converts the

USB interface to a standard RS-232 serial interface with

an ordinary DB25 connector.

2.1 What the Package Includes

Check to make sure your package includes the following

items. If anything is missing or damaged, please contact

Black Box immediately at 724-746-5500.

• USB Solo (USB→Serial)

• (1) driver diskette

• This user’s manual

2.2 How Does USB Work?

USB uses a unique cable and connector system. The

“upstream” side of the cable (“A” side) connects to a

USB hub or PC. The “downstream” side (“B” side)

connects to USB devices or to another hub’s “A” side.

The USB Solo has a “B” side connector on one side and

a legacy COM or RS-232 port connector (DB25) on the

other side. It allows you to plug a legacy COM-port

device such as a modem, digital assistant, or printer into

the USB bus.

2.3 System Requirements

The USB Solo requires the following basic host PC

features to operate:

• A host PC that supports the Universal Serial Bus.

• 16 MB of RAM.

• Windows 95 OSR2.x or Windows 98.

You also need to provide the following items:

• (1) standard USB cable

• The serial device to be attached

2.4 Other USB Devices You Might Need

• Conventional devices without a USB interface

require a USB converter—for example, if your PC

does not have a USB interface, you’ll need the

USB Card (PCI)(part number IC136C).

• To attach more than one device, you will also need

a USB Hub. Choose the USB Director (4- or 7-Port

Hub) (part number IC134A or IC137A) to

connect 4 or 7 USB peripherals.

• Connect 4 high-speed serial devices to one USB

port via the USB Director (USB→RS-232 Hub)

(part number IC135A).
