Billion BIPAC-7100S/7100 ADSL Modem/Router

Contenuto della confezione

Modem/Router Billion ADSL BIPAC-7100S/7100

Un CD-ROM contenente i driver e il manuale on-line

Una guida rapida

Un cavo ADSL/telefonico RJ-11

Un cavo diritto LAN CAT-5

Un adattatore (12VDC, 1A)

 Non usare il BIPAC-7100S / 7100 in presenza di forte umidità o

ad alte temperature.

 Non usare la stessa fonte di energia di altri strumenti per il

BIPAC-7100S / 7100.

 Non aprire né riparare l’astuccio da soli. Se il BIPAC-7100S

7100 è troppo caldo staccare immediatamente la corrente e farlo

riparare da un centro assistenza qualificato.

Warning

 Mettere il BIPAC-7100S / 7100 su una superficie stabile.

 Usare solo l’adattatore accluso alla confezione. L’uso di un

adattatore con un voltaggio diverso può danneggiare il router.

Attention

Per istruzioni più dettagliate sulla configurazione e l’uso

del Modem/Router ADSL, vedere il manuale on-line.

Guida rapida

I LED del pannello anteriore

 7100S

7 4 1

5 2

LED Significato

1 PWR Si accende una luce verde quando è collegato l’adattatore.

2 SYS Quando lampeggia, indica che il dispositivo funziona

correttamente.

4 LNK Si accende una luce verde quando è collegato il link LAN.

5 COL Lampeggia con una luce verde quando c’è una collisione

7 ADSL Quando si illumina, indica che la porta ADSL (Linea) è collegata al

DSLAM e funziona correttamente.

Billion BIPAC-7100S/7100 ADSL Modem/Router

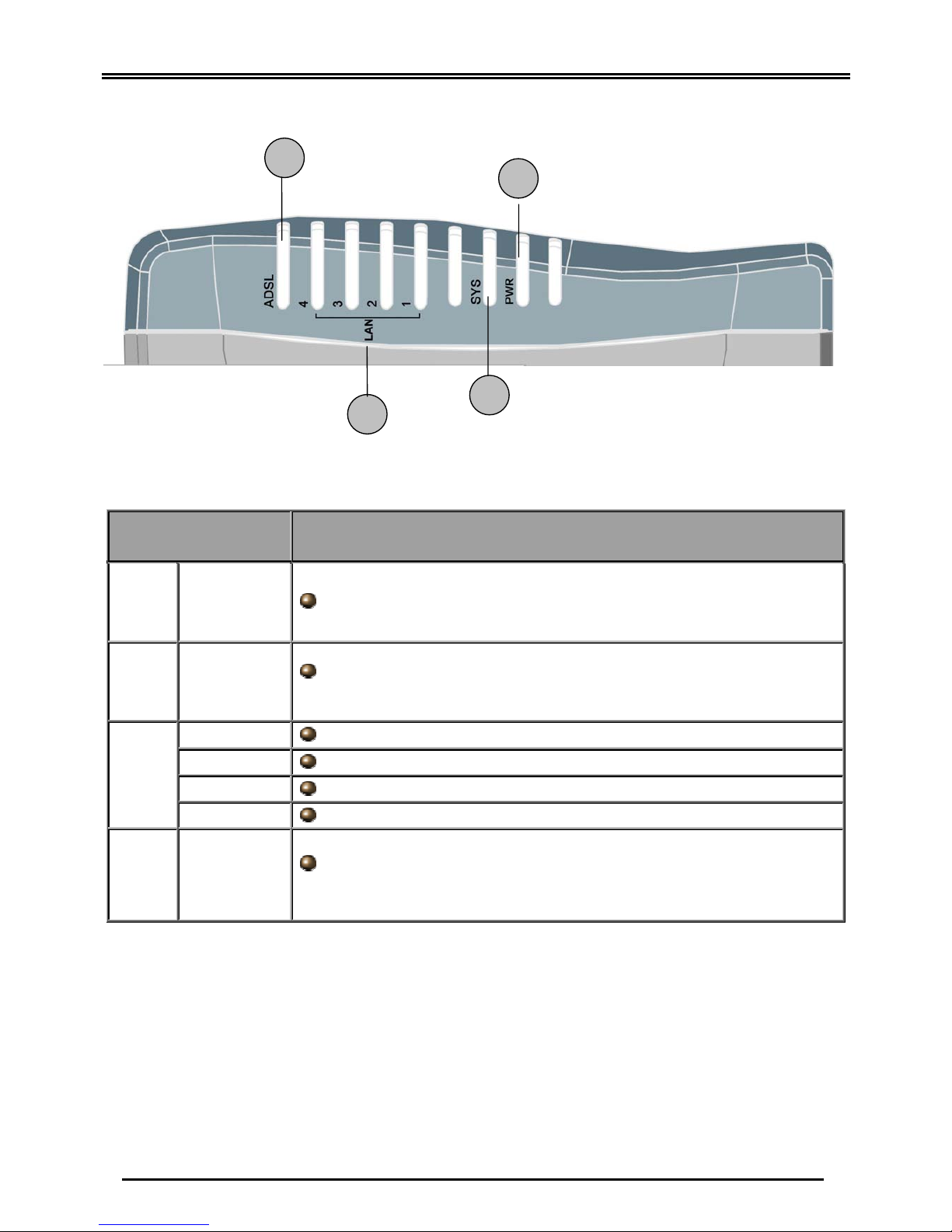

 7100

LED Significato

2 PWR Si accende una luce verde quando è collegato l’adattatore.

3 SYS Quando lampeggia, indica che il dispositivo funziona

correttamente.

LAN1 Si accende una luce verde quando è collegato il link LAN1.

LAN2 Si accende una luce verde quando è collegato il link LAN2.

LAN3 Si accende una luce verde quando è collegato il link LAN3.

LAN4 Si accende una luce verde quando è collegato il link LAN4.

6 ADSL Quando si illumina, indica che la porta ADSL (Linea) è collegata al

DSLAM e funziona correttamente.

Guida rapida

Porte posteriori

 7100S

5 3 1

4 2

Porta Significato

1 Interruttore di

alimentazion

e Interruttore ON/OFF

2 PWR Collegare l’alimentatore in dotazione a questo jack.

3 LAN

(connettore

RJ-45)

Collegare il cavo incrociato, in dotazione, a questa porta quando

ci si collega ad una NIC (Network Interface card, scheda di

interfaccia di rete) nel PC.

Collegare un cavo Ethernet UTP a questa porta quando ci si

collega ad una LAN come una rete in ufficio o a casa.

4 RESET Premere per ripristinare le impostazioni predefinite in fabbrica

5 LINEA

(connettore

RJ-11)

Collegare il cavo RJ-11, in dotazione, a questa porta quando ci si

collega all’ADSL

BIPAC-7100 ha 4 porte LAN con la stessa funzione di quella di 7100S

Billion BIPAC-7100S/7100 ADSL Modem/Router

Collegare il Modem/Router ADSL

Attraverso la porta Ethernet

1. Collegare il dispositivo ad una LAN (Local Area Network, rete di area locale). Collegarlo

anche alla rete telefonica/ADSL.

2. Accendere il dispositivo.

3. Assicurarsi che siano accesi i LED Power e LAN.

4. Seguire la sezione “Configuring the Network Properties on a PC, configurazione delle

proprietà di rete su un PC” a pagina 8 per modificare le impostazioni di rete.

 7100S

 7100

Guida rapida

Configurazione del PC per Windows XP

1. Andare a Avvio / Pannello di controllo

(nella visualizzazione classica). In pannello

di controllo fare doppio click su Connessioni

di rete

2. Cliccare due volte su Connessione alla rete

locale.

3. Nella finestra Stato di connessione alla

rete locale, cliccare su Proprietà.

4. Selezionare Protocollo Internet (TCP/IP) e

cliccare su Proprietà.

5. Selezionare Ottieni automaticamente un

indirizzo IP eOttieni indirizzo server DNS

automaticamente.

6. Cliccare su OK per terminare la

configurazione.

Billion BIPAC-7100S/7100 ADSL Modem/Router

Configurazione del PC per Windows 2000

1. Andare su Avvio / Impostazioni / Pannello di

controllo. Nel pannello di controllo cliccare

due volte su rete e connessioni remote.

2. Cliccare due volte su Connessione alla rete

locale.

3. Nella finestra Stato di connessione alla rete

locale cliccare su Proprietà.

4. Selezionare Protocollo Internet (TCP/IP) e

cliccare su Proprietà.

5. Selezionare Ottieni automaticamente un

indirizzo IP eOttieni indirizzo server DNS

automaticamente.

6. Cliccare su OK per terminare la

configurazione.

Guida rapida

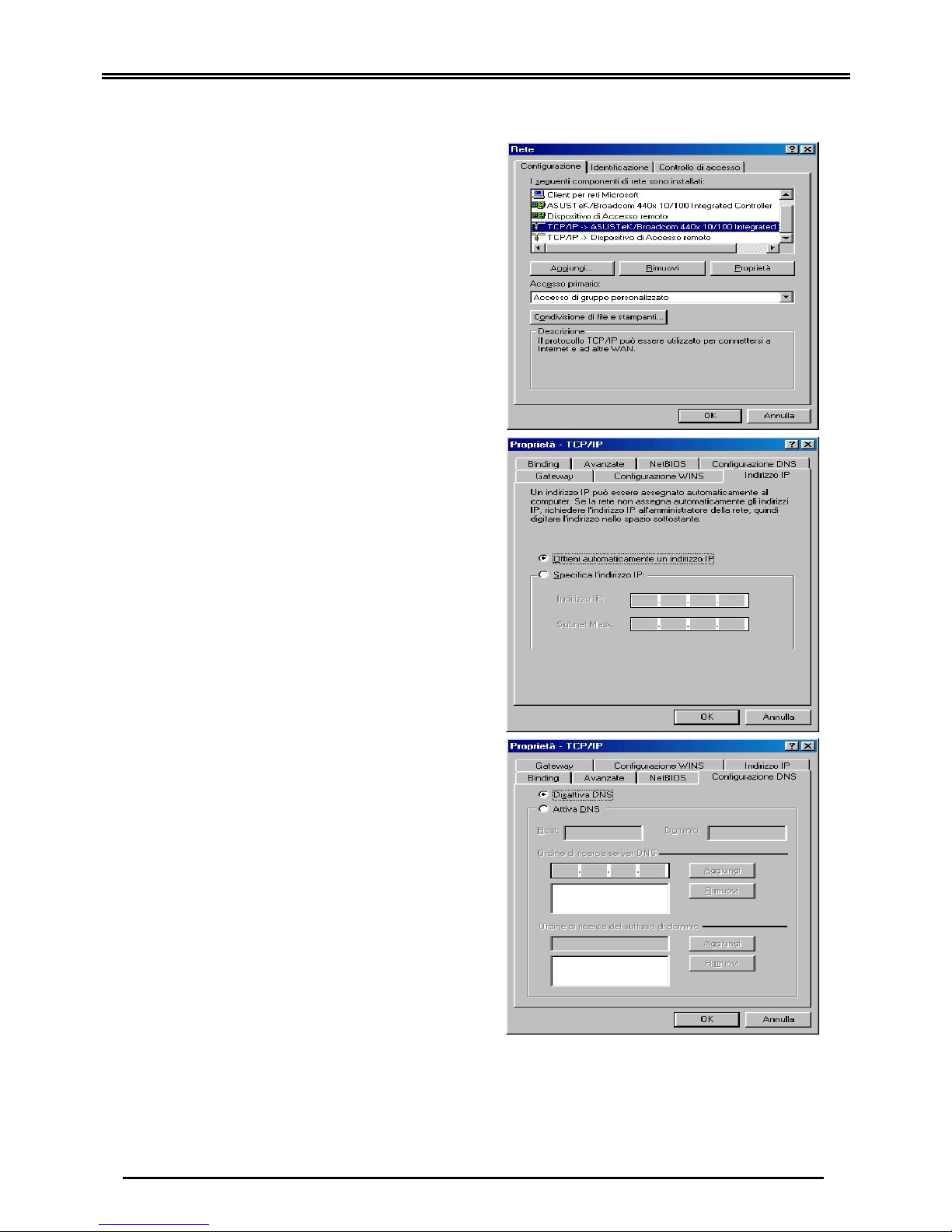

Configurazione del PC per Windows 98/Me

1. Andare su Avvio / Impostazioni / Pannello

di controllo. Nel pannello di controllo

cliccare due volte su Rete e scegliere il tab

Configurazione.

2. Selezionare TCP/IP ->

NE2000 Compatibile, o il nome della

Network Interface Card (NIC) (scheda di

interfaccia di rete) del proprio PC.

3. Selezionare Ottieni automaticamente un

indirizzo IP.

4. Poi selezionare il tab Configurazione DNS.

5. Selezionare Disattiva DNS e cliccare su OK

per terminare la configurazione.
