BGS technic 8782 Manuel utilisateur

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

Art. 8782

Injektoren-Auszieher | für BMW

WERKZEUGE

1 Stützbrücke mit Kugellager

2 Stützfüße 115 mm (x2)

3 Stützfüße 140 mm (x2)

4 Spindel M16 mit einseitigem M17 Gewinde, zur Befestigung im Injektor

5 Innensechskant-Biteinsatz zur Demontage der Injektornadel

6 Steckschlüssel 29 mm zur Demontage der elektrischen Einheit

ACHTUNG

Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,

bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem

Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,

Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für

späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung

bei, wenn Sie das Produkt an Dritte weitergeben.

VERWENDUNGSZWECK

Dieser Werkzeugsatz dient der Demontage festsitzender Injektoren bei montiertem Zylinderkopf und

ist geeignet für BMW-Motoren der Baureihe M47TU - M57 - M57TU. Das Werkzeug stützt sich auf

dem Zylinderkopf ab und ermöglicht dadurch hohe Ausziehkräfte.

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

SICHERHEITSHINWEISE

•Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.

•Lassen Sie Kinder nicht mit dem Werkzeug oder dessen Verpackung spielen

•Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.

•Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.

•Legen Sie beinhaltende Werkzeuge niemals auf die Fahrzeugbatterie. Gefahr von

Kurzschluss.

•Vorsicht bei Arbeiten am laufenden Motor. Lose Kleidung, Werkzeuge und andere

Gegenstände können von drehenden Teilen erfasst werden und schwere Verletzungen

verursachen.

•Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!

•Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches

Starten des Motors, einen dadurch entstehenden Motorschaden und Verletzungen.

•Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch.

Entnehmen Sie bitte technische Angaben wie Drehmomentwerte und Hinweise zur Demontage

und Montage immer der fahrzeugspezifischen Serviceliteratur.

UMWELTSCHUTZ

Recyceln Sie unerwünschte Stoffe, anstatt sie als Abfall zu entsorgen. Verpackungen sind

zu sortieren, einer Wertstoffsammelstelle zuzuführen und umweltgerecht zu entsorgen.

Erkundigen Sie sich bei Ihrer örtlichen Abfallbehörde über Recyclingmaßnahmen.

VERWENDUNG

1. Kraftstoffleitungen und Kabel vom Injektor demontieren.

2. Elektrische Einheit mit dem 29 mm Steckschlüssel lösen und abnehmen.

3. Injektorklemmung demontieren.

4. Kleeblattförmige Scheibe runterdrücken, Sicherungsring demontieren und Bauteile entnehmen.

Achtung: Beim Zerlegen des Injektors können kleinste Bauteile aus dem Injektor fallen.

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

VERWENDUNG

5. Ringschraube mit Innensechskant-Biteinsatz entfernen.

Achtung: Beim Zerlegen des Injektors können kleinste Bauteile aus dem Injektor fallen.

6. Spindel mit der M17 Gewindeseite im Innengewinde des Injektors mit ca. 5 Nm befestigen.

7. Spindel durch das Lager in der Stützbrücke schieben und mit Stützfüßen am Zylinderkopf

montieren.

8. Spindelmutter montieren.

9. Durch Drehen der Spindelmutter, gegen das Lager in der Brücke, kann nun der Injektor

herausgezogen werden.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 8782

Injector Puller | for BMW

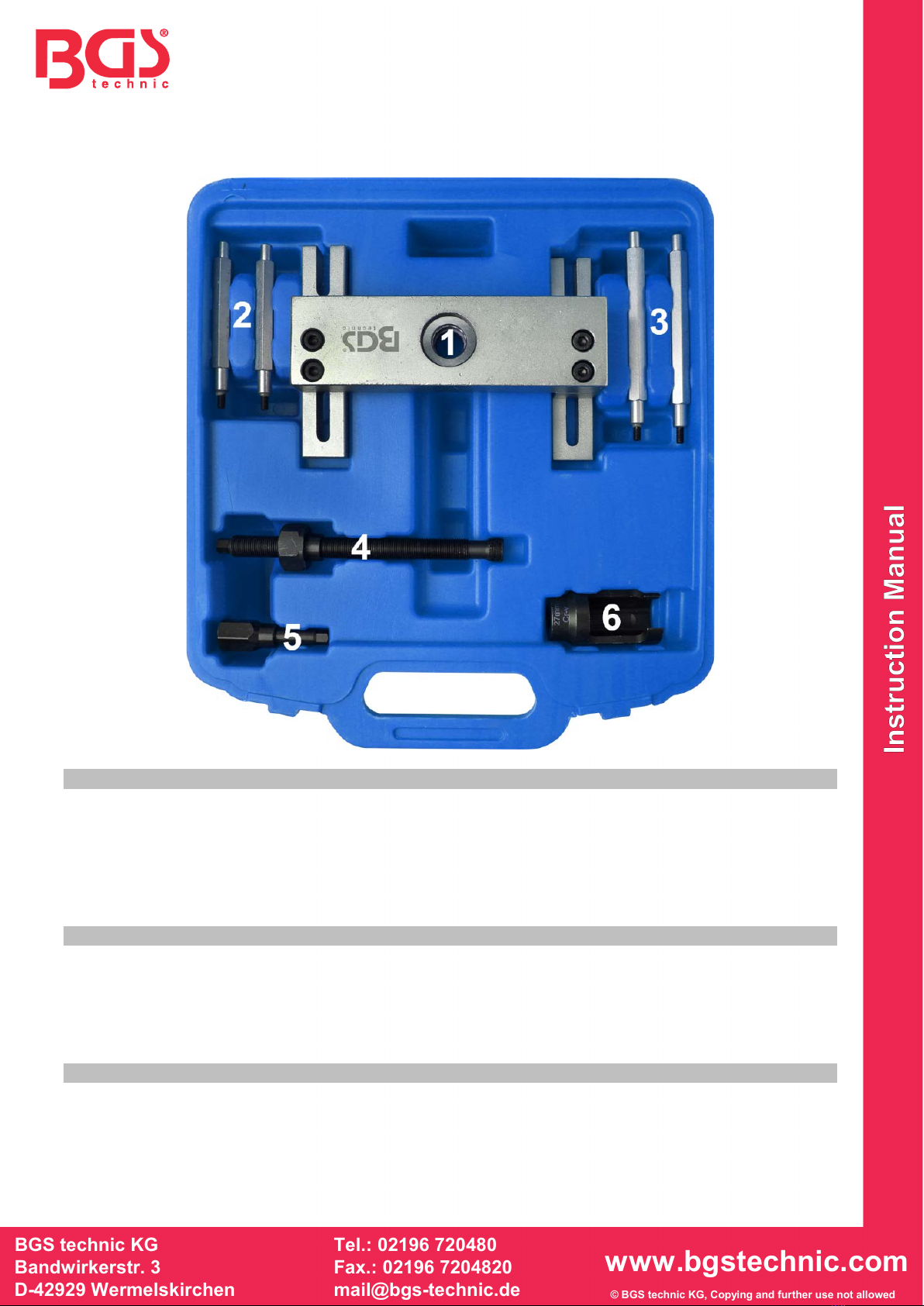

TOOLS

1 Support bridge with ball bearing

2 Support feet 115 mm (x2)

3 Support feet 140 mm (x2)

4 Spindle M16, one side M17 thread, for mounting in the injector

5 Bit socket, internal hex, for removing the injector needle

6 Socket 29 mm for disassembling the electric unit

ATTENTION

Read the operating instructions and all safety instructions contained therein carefully before using the

product. Use the product correctly, with care and only according to the intended purpose. Non-

compliance of the safety instructions may lead to damage, personal injury and to termination of the

warranty. Keep these instructions in a safe and dry location for future reference. Enclose the

operating instructions when handing over the product to third parties.

INTENDED USE

This tool set has been designed for the removal of seized injectors with the cylinder head installed

and it is suited for BMW engines of the series M47TU - M57 - M57TU. The tool rests on the cylinder

head which allows high extraction forces.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

SAFETY INFORMATIONS

•Keep children and other persons away from the working area.

•Do not allow children to play with this tool or its packaging.

•Do not use the tool if parts are missing or damaged.

•Use the tool for the intended purpose only.

•Never place the tool on the vehicle battery. There is a risk of a short circuit.

•Be careful when working on running engines. Loose clothing, tools and other objects can be

caught by rotating parts and cause serious injury.

•Be careful when working on hot engines because of the risk of burn injuries!

•If you remove the ignition key before repairing, you can prevent the engine from being started

accidentally and resulting in engine damage and personal injuries.

•This manual serves as a brief guide and does not replace a workshop manual. Always refer to

the vehicle-specific service literature, particularly the technical data such as torque values and

instructions for disassembly/assembly, etc.

ENVIRONMENTAL PROTECTION

Recycle unwanted materials instead of disposing of them as waste. Packaging should be

sorted, taken to a recycling centre and disposed of in a manner which is compatible with

the environment. Contact your local solid waste authority for recycling information.

USE

1. Dismantle fuel lines and cables from the injector.

2. Loosen and remove the electrical unit using the 29 mm socket wrench.

3. Loosen and remove the injector bracket.

4. Press down the cloverleaf-shaped disc, dismantle the locking ring and remove the components.

Attention: When dismantling the injector, the smallest components can fall out of the injector.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

USE

5. Remove the ring screw by using the bit socket.

Attention: When dismantling the injector, the smallest components can fall out of the injector.

6. Fix the M17 threaded side of the spindle in the female thread of the injector applying a force of

approx. 5 Nm.

7. Insert the spindle through the bearing in the support bridge and mount it with the support feet

onto the cylinder head.

8. Install the spindle nut.

9. The injector can be now extracted by rotating the spindle nut against the bearing in the bridge.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 8782

Extracteur d’injecteur | pour BMW

OUTILS

1 Pont de support avec roulement à bille

2 Pieds de support 115 mm (x2)

3 Pieds de support 140 mm (x2)

4 Broche M16 avec filetage M17 d’un côté pour fixation dans l’injecteur

5 Clé six pans creux pour démontage de l’aiguille de l’injecteur

6 Clé à douille 29 mm pour démontage de l’unité électrique

ATTENTION

Veuillez lire attentivement la notice d’utilisation et les consignes de sécurité avant d’utiliser le produit.

Utilisez correctement le produit, avec prudence et uniquement en conformité avec l’utilisation prévue.

Ne pas respecter les instructions et consignes de sécurité peut entraîner des blessures, des

dommages matériels et l’annulation de la garantie. Conservez ce manuel en lieu sûr et sec, afin de

pouvoir le consulter ultérieurement. Veuillez joindre le présent mode d’emploi au produit si vous le

transmettez à des tiers.

UTILISATION PRÉVUE

Ce jeu d'outils est utilisé pour démonter les buses d'injection difficiles à démonter lorsque la culasse

est installée et convient aux moteurs des séries BMW M47TU - M57 - M57TU. L'outil repose sur la

culasse et permet donc des forces d'extraction élevées.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

CONSIGNES DE SÉCURITÉ

•Maintenez à l’écart les enfants et toutes les autres personnes non autorisées de la zone de

travail.

•Ne permettez jamais que des enfants jouent avec l’outil ou avec son emballage

•N’utilisez pas l’outil lorsque des pièces manquent ou sont endommagées.

•N’utilisez l’outil qu’aux fins prévues.

•Ne posez jamais les outils de ce jeu sur la batterie du véhicule. Risque de court-circuit.

•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs en fonctionnement.

Les vêtements mal ajustés, outils et autres objets peuvent être happés par les composants en

rotation et provoquer de graves blessures.

•Soyez prudent lorsque vous allez exécuter des travaux sur des moteurs chauds, il y a risque

de brûlures !

•Retirer la clé de contact avant les réparations pour éviter un démarrage accidentel du moteur

et des dommages au moteur et blessures qui en résultent.

•Ces instructions sont fournies à titre d’information brève, elles ne remplacent en aucun cas un

manuel d’atelier. Veuillez utiliser les données techniques, comme les valeurs de couple,

instructions de démontage/montage, etc. contenues dans les documents d’atelier de votre

véhicule spécifique.

PROTECTION DE L’ENVIRONNEMENT

Recyclez les matières indésirables au lieu de les jeter comme déchets. Emballages doivent

être triés, envoyés à un point de collecte de recyclage et éliminés dans le respect de

l’environnement. Consultez votre autorité locale de gestion des déchets à propos des

mesures de recyclage à appliquer.

UTILISATION

1. Démontez les conduites de carburant et les câbles d'injecteur.

2. Desserrez et retirez le bloc électrique à l'aide de la clé à douille de 29 mm.

3. Retirez la pince de l'injecteur.

4. Appuyez sur la rondelle en forme de trèfle, démontez la bague de verrouillage et retirez les

composants. Attention : Lors du démontage de l'injecteur, de petits composants peuvent

tomber de l'injecteur.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

UTILISATION

5. Retirez le boulon à œil avec une clé à douille hexagonale. Attention : Lors du démontage de

l'injecteur, de petits composants peuvent tomber de l'injecteur.

6. Fixez la broche avec le côté filetage M17 dans le filetage intérieur de l'injecteur

avec environ 5 Nm.

7. Poussez la broche à travers le roulement du pont de support et montez-la sur la culasse à

l'aide des pieds de support.

8. Installez l'écrou de broche.

9. En tournant l'écrou de broche contre le roulement, l'injecteur peut maintenant être retiré.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F5 6 e s s a r t S r e s u k r e v e Lax +49 (0) 2191 / 46438-40

e d . l h a t s w s @ o f n i : l i

a M - E

d i e h c s m e R 7 9 8 2 4 - D

Manual de Instrucciones

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

BGS 8782

Extractor de inyectores | para BMW

HERRAMIENTAS

1 Puente de soporte con rodamiento

2 Patas de apoyo 115 mm (x2)

3 Patas de apoyo 140 mm (x2)

4 Husillo M16, M17 con rosca M17 de un lado, para el montaje en el inyector

5 Llave de hexágono interior para desmontar la aguja del inyector

6 Llave de vaso de 29 mm para desmontar la unidad eléctrica

ATENCIÓN

Lea atentamente el manual de instrucciones y todas las instrucciones de seguridad antes de utilizar

el producto. Utilice el producto de forma correcta, con precaución y solo de acuerdo con su uso

previsto. El incumplimiento de las instrucciones de seguridad puede provocar daños, lesiones y la

anulación de la garantía. Guarde estas instrucciones en un lugar seguro y seco para futuras

consultas. Incluya el manual de instrucciones si entrega el producto a un tercero.

USO PREVISTO

Este juego de herramientas se utiliza para desmontar inyectores atascados con la culata instalada y

es adecuado para motores BMW de las series M47TU - M57 - M57TU. La herramienta se apoya en

la culata y, por lo tanto, permite fuerzas de extracción elevadas.

Table des matières

Langues :

Autres manuels BGS technic Outils électriques

BGS technic

BGS technic 3201 Manuel utilisateur

BGS technic

BGS technic 65631 Manuel utilisateur

BGS technic

BGS technic 97729 Manuel utilisateur

BGS technic

BGS technic 963 Manuel utilisateur

BGS technic

BGS technic 8656 Manuel utilisateur

BGS technic

BGS technic BGS 9319 Manuel utilisateur

BGS technic

BGS technic BGS 6674 Manuel utilisateur

BGS technic

BGS technic 74253 Manuel utilisateur

BGS technic

BGS technic 8956 Manuel utilisateur

BGS technic

BGS technic 7177 Manuel utilisateur

BGS technic

BGS technic 8681 Manuel utilisateur

BGS technic

BGS technic 8856 Manuel utilisateur

BGS technic

BGS technic 8219 Manuel utilisateur

BGS technic

BGS technic 8704 Manuel utilisateur

BGS technic

BGS technic 74267 Manuel utilisateur

BGS technic

BGS technic 3239 Manuel utilisateur

BGS technic

BGS technic 3249 Manuel utilisateur

BGS technic

BGS technic 9572 Manuel utilisateur

BGS technic

BGS technic 70104 Manuel utilisateur

BGS technic

BGS technic BGS 65630 Manuel utilisateur

BGS technic

BGS technic 9367 Manuel utilisateur

BGS technic

BGS technic 7750 Manuel utilisateur

BGS technic

BGS technic 8299 Manuel utilisateur

BGS technic

BGS technic 960 Manuel utilisateur

Manuels Outils électriques populaires d'autres marques

AEG

AEG OMNI-JS Manuel utilisateur

SIP

SIP 01533 Manuel utilisateur

Ribimex

Ribimex PRS499 Manuel utilisateur

3M Fiber Optic Connector Crimp Tool Manuel utilisateur

Ryobi

Ryobi P524 Manuel utilisateur

ROJEK

ROJEK FSN 300A Manuel utilisateur

Kemper

Kemper 1740PRO Manuel utilisateur

WABCO

WABCO OptiTire Manuel utilisateur

EINHELL

EINHELL TE-MS 18/210 Li Manuel utilisateur

Orgapack

Orgapack OR-T 85 Guide rapide

TOUGHCUT

TOUGHCUT Diamond 400 Manuel utilisateur

Yaros

Yaros PB-3603 Manuel utilisateur

Fein

Fein BSS 2.0 E Guide de configuration

Baileigh Industrial

Baileigh Industrial SS-2725 Manuel utilisateur

Milwaukee

Milwaukee 2674-20 Manuel utilisateur

Fein

Fein BLs 1.6 Manuel utilisateur

Princess

Princess Electric Multi Sharpener Manuel utilisateur

FOREDOM

FOREDOM K.1050 Manuel
