BGS technic 9942 Manuel utilisateur

Art. 9942

Gaslötkolben-Satz

1 Gaslötkolben

2 Schutzkappe

3 Lötzinn

4 Lötkolbenablage

5 Heiznadel

6 Lötspitze (beidseitig abgeflacht)

7 Lötspitze

8 Lötspitze (einseitig abgeflacht)

9Heizblock

10 Umlenkblech

ANWENDUNGSBEREICHE

Reparatur von Schaltschränken

Lösen verrosteter Schrauben und Muttern

Schmuckreparatur Kunststoffschweißen

Reparatur von Leiterplatten KFZ-Service / Reparatur

BITTE BEWAHREN SIE DIESE ANLEITUNG FÜR DIE ZUKUNFT AN EINEM SICHEREN ORT AUF.

WARNHINWEISE

•Halten Sie den Gaslötkolben von Kindern fern.

•Lesen vor Gebrauch sorgfältig diese Anleitung.

•Die Brennspitze und andere Zubehörspitzen werden bei Gebrauch heiß. Berühren Sie die Spitze

oder das Zubehör nicht und legen Sie diese nicht auf brennbare Gegenstände.

•Halten Sie beim Arbeiten einen Feuerlöscher oder einen Eimer mit Wasser bereit.

•Halten Sie beim Zünden und Arbeiten das Gerät immer von sich weg. Die Flamme ist im

Sonnenlicht nicht sichtbar und kann dadurch Verletzungen verursachen. Arbeiten Sie immer mit

äußerster Vorsicht.

•Unter keinen Umständen sollten Sie versuchen, einen Schaden an dem Gaslötkolben zu

reparieren.

•Niemals unter direkter Sonneneinstrahlung lagern, die max. Lagerungstemperatur darf 40°C

(104°F) nicht überschreiten.

•Niemals das Gerät in Wasser eintauchen.

•Sicherstellen, dass nach der Verwendung der Einstellknopf fest verschlossen und die Flamme

komplett gelöscht ist.

•Nur in gut gelüfteten Bereichen verwenden.

TEILE

Zündschalter

Befüllventil

Füllmarkierung

Flammenregler

Innengewinde für Lötspitzen

(5Stk.) und Aufnahme für

Umlenkblech (1Stk.)

Heißluftaufsatz

SPEZFIKATIONEN

Größe: 220 x Durchmesser 30mm

Gewicht: ca.124 g

Tankinhalt: 26 ml

Verwendungszeit: 100 - 120 min.(eine Füllung)

TEMPERATUR

1. Lötspitze bis zu 400 °C

2. Heißluftaufsatz bis zu 1300 °C

Dieser Lötkolbensatz enthält kein Butangas, dieses muss zusätzlich erworben werden.

2 3

5 6 7 8 9 10

ARBEITSSCHRITTE (für Löt- & Heißluft-Funktion)

Montieren Sie den Lötkopf, wie auf dem Foto gezeigt.

Verwenden Sie reines Butangas und befüllen Sie den Lötkolben

über das Befüllventil im Boden.

Nach dem Wiederauffüllen, ca. 3-5 Minuten warten bis das Gas

sich "beruhigt" hat.

Stellen Sie den Flammenregler

von links (-) nach rechts (+)

Drücken Sie den Zündschalter

langsam nach vorne.

Halten Sie den Zündschalter

für ca. 5-10 Sekunden in

dieser Stellung, dadurch

erreicht der Katalysator seine

Arbeitstemperatur.

Lassen Sie den Zündschalter langsam los, die blaue Flamme die

durch die Bohrung zu sehen ist erlischt.

Färbt sich der Katalysator rot,

ist das Gerät betriebsbereit.

Hinweis: Ist eine blaue

Flamme in der Bohrung zu

sehen, muss das Gerät erneut

gezündet werden und die

blaue Flamme erlischt.

Blaue Flamme in der Bohrung

zum Löschen der blauen

Flamme den Zündschalter

erneut betätigen

TEMPERATUR EINSTELLEN

1. Zum Einstellen der Flamme den Flammenregler von links (-) nach

rechts stellen.

2. Für das beste Ergebnis muss die Flamme auf etwa 10 bis 25 mm (1/2

bis 1 Zoll.) in der Länge eingestellt werden. Eine zu große Flamme

verschwendet Brenngas und führt zu einer instabilen Flamme.

LAGERUNG

1. Vergewissern Sie sich vor dem Einlagern und unbeaufsichtigten Liegenlassen, dass der Brenner

ausgeschaltet und abgekühlt ist.

ERINNERUNG

Färbt sich der Katalysator rot, ist das Gerät

betriebsbereit.

Hinweis: Ist eine blaue Flamme in der Bohrung

zu sehen, muss das Gerät erneut gezündet

werden bis die blaue Flamme erlischt.

Bitte beachten Sie: Wird das Gerät als

Heißluftbrenner verwendet (Flamme bleibt an),

kann dies dazu führen, dass Kunststoffteile

schmelzen oder brechen!

blaue Flamme in

der Bohrung

Kunststoffteile

schmelzen

FEHLERBEHEBUNG

Problem

Wahrscheinliche Ursache

Lösung

Zündet nicht

1. Leerer Gastank

2. Gasdruck zu hoch

oder niedrig

1. Tank mit Butangas befüllen

2. Flammenregler höher (+) oder

niedriger (-) einstellen

Hoher

Gasverbrauch Einstellung zu hoch.

Flammenregler allmählich

anpassen.

Brenner erneut zünden und

Flammenregler anpassen

Niedriger Gasdruck 1. Kein Gas im Tank

2. Gastemperatur zu niedrig

1. Tank mit Gas befüllen

2. Mit der Hand das Gas aufwärmen

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Art. 9942

Gas Soldering Iron Set

1 Gas soldering iron

2 Protection cap

3 Solder

4 Iron Stands

5 Heating Needle

6 Soldering Tip (flattened on both sides)

7 Soldering Tip

8 Soldering Tip (flattened on one side)

9Heating Block

10 Deflection Sheet

APPLICATION

Repair switch boards, meters

Loosen rusted nuts and bolts

Jewelry repair Weld plastics

Solder circuit boards Automotive service / repairs

PLEASE RETAIN THESE INSTRUCTIONS FOR FUTURE REFERRENCE

WARNINGS

•Keep the torch out of reach of children.

•Read directions carefully before use.

•The burn tip and other accessory tips get hot in operation. Do not touch the tip or accessories, or

place them on flammable objects.

•Always have a fire extinguisher or bucket of water near the torch work area.

•Always point away from eyes and body when igniting or operating. Flame is invisible in sunlight, it

can cause injury if not used with extreme caution.

•Under no circumstances should you attempt to repair a damage torch.

•Do not store under direct sunlight or anywhere that will exceed 104°F / 40°C

•Do not immerse in water.

•Make sure the adjustment knob is firmly closed and the flame is completely extinguished after

using.

•Use only in well ventilated areas.

PARTS

Ignition Switch

Filler Valve

Gas Window Level

Flame Regulator

Internal thread for

soldering tips

(5 pcs.) and Seat for

deflection sheet (1 pc.)

Hot Blow Head

This Soldering Iron does not contain butane gas when first purchased.

SPECIFICATIONS

Size: 220 x Diameter 30mm

Approx. weight: 124 g

Gas container capacity: 26 ml

Operating time: 100 - 120 min. (one gas filling)

TEMPERATURE VALUE

1. Soldering tip up to 400 °C

2. Hot Blow Head up to 1300 °C

5 6 7 8 9 10

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

OPERATION STEPS (For solder & blower function)

Screw on solder head as shown in the photo

Use pure Butane gas to refill from bottom valve.

After refilling, wait 3-5 min to have gas to stabilize.

Turn the flame regulator from

left (-) to right (+)

Push forward the trigger

SLOWLY.

Hold the trigger 5-10 seconds

to heat the catalyst.

Release the trigger SLOWLY to extinguish the blue flame that

can be viewed in the hole.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

Instruction Manual

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected]

www.bgstechnic.com

Upon catalyst turning red, the

unit is ready to use for solder

or blower function.

IF BLUE FLAME STILL

APPEARS IN THE HOLE,

remember to re-trigger again

to stop blue flame appearing.

Blue flame in the hole

Re-trigger start

to extinguish flame

TEMPERATURE ADJUSTMENT

1. Adjust the torch flame by turning the adjustment knob from left (-) to

right.

2. For best result, adjust the length of the flame to approximately 1/2 to 1

inch. (10 to 25 mm) in length when using. Do not make the flame of

torch too long, it will only waste fuel gas and make the flame unstable.

STORAGE

1. Make sure that the torch is turned off and cool, before storing or leaving unattended.

REMINDER

Upon catalyst turning red, the unit is ready to

use for solder or blower function.

IF BLUE FLAME STILL APPEARS IN THE

HOLE, remember to re-trigger again to stop blue

flame appearing. If soldering torch doesn't

switch to solder function (fire keeps burning), the

unit will be damaged to lead it breaks. Also the

plastic parts could be melted! Please pay

attention.

Blue flame

in the hole

Plastic parts

melted

TROUBLE SHOOTING

Problem

Probable

Cause

Solution

Does not ignite 1. Empty fuel.

2. Gas pressure too high or low.

1. Refill with Butane gas.

2. Slide the flame controller to lower or

higher position.

Excessive Gas Flow

Setting too high.

Adjust flame controller gradually.

Re-ignite the torch by gradually

increasing the gas.

Low Gas Pressure 1. Low fuel

2. Cold fuel

1. Refuel

2. Hold in hands to warm up.

SW-Stahl und Werkzeugvertriebs GmbH Tel. +49 (0) 2191 / 46438-0

F56essartSresukreveL ax +49 (0) 2191 / 46438-40

ed.lhatsws@ofni:liaM-EdiehcsmeR79824-D

CE-Erklärung

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

[email protected] www.bgstechnic.com

EU-KONFORMITÄTSERKLÄRUNG

EC DECLARATION OF CONFORMITY

DÉCLARATION„CE“ DECONFORMITE

DECLARATIONDE CONFORMIDADUE

Wir erklären in alleiniger Verantwortung, dass die Bauart des Produktes:

We declare that the following designated product:

Nous déclarons sous propre responsabilité que ce produit:

Declaramos bajo nuestra sola responsabilidad que este producto:

folgenden einschlägigen Bestimmungen entspricht:

complies with the requirements of the:

est en conformité avec les réglementations ci-dessous:

esta conforme a las normas:

Angewandte Normen:

,GHQWL¿FDWLRQRIUHJXODWLRQVVWDQGDUGV

Norme appliquée:

Normas aplicadas:

ppa.

Frank Schottke, Prokurist

BGS technic KG, Bandwirkerstrasse 3, D-42929 Wermelskirchen

Wermelskirchen, den

Gas-Lötkolbenset (BGS Art. 9942)

Gas Soldering Iron Set

Set de fer à souder de gaz

Estuche de soldador de gas

EC Gas Appliances Directive (2009/142/EC)

EU/2009/142/EG

DIN EN 521

DIN EN 731

DIN EN 1326

Certificate No.: CE-0085BQ0140/HT911

Report: 145404cE19/17017

20.08.2015

Table des matières

Langues :

Autres manuels BGS technic Outils électriques

BGS technic

BGS technic 8216 Manuel utilisateur

BGS technic

BGS technic 8856 Manuel utilisateur

BGS technic

BGS technic 9373 Manuel utilisateur

BGS technic

BGS technic 74269 Manuel utilisateur

BGS technic

BGS technic 957 Manuel utilisateur

BGS technic

BGS technic 8656 Manuel utilisateur

BGS technic

BGS technic BGS 3236 Manuel utilisateur

BGS technic

BGS technic 900 Manuel utilisateur

BGS technic

BGS technic 3210 Manuel utilisateur

BGS technic

BGS technic BGS 8698 Manuel utilisateur

BGS technic

BGS technic 1714 Manuel utilisateur

BGS technic

BGS technic 6835 Manuel utilisateur

BGS technic

BGS technic 55410 Manuel utilisateur

BGS technic

BGS technic 963 Manuel utilisateur

BGS technic

BGS technic 72088 Manuel utilisateur

BGS technic

BGS technic 8057 Manuel utilisateur

BGS technic

BGS technic 62635 Instructions d'installation et d'utilisation

BGS technic

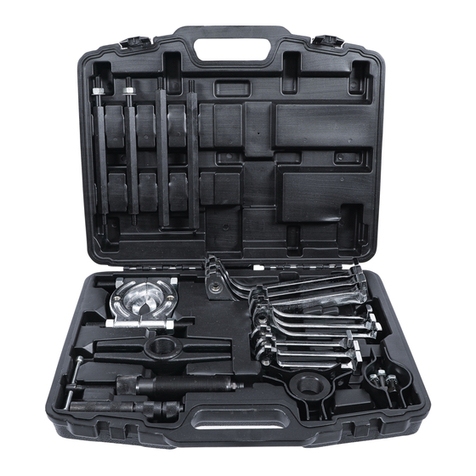

BGS technic 97729 Manuel utilisateur

BGS technic

BGS technic 1689 Manuel utilisateur

BGS technic

BGS technic 3239 Manuel utilisateur

BGS technic

BGS technic 1927 Manuel utilisateur

BGS technic

BGS technic 62627 Manuel utilisateur

BGS technic

BGS technic 8717 Manuel utilisateur

BGS technic

BGS technic 80002 Manuel utilisateur

Manuels Outils électriques populaires d'autres marques

AEG

AEG OMNI-JS Manuel utilisateur

SIP

SIP 01533 Manuel utilisateur

Ribimex

Ribimex PRS499 Manuel utilisateur

3M Fiber Optic Connector Crimp Tool Manuel utilisateur

Ryobi

Ryobi P524 Manuel utilisateur

ROJEK

ROJEK FSN 300A Manuel utilisateur

Kemper

Kemper 1740PRO Manuel utilisateur

WABCO

WABCO OptiTire Manuel utilisateur

EINHELL

EINHELL TE-MS 18/210 Li Manuel utilisateur

Orgapack

Orgapack OR-T 85 Guide rapide

TOUGHCUT

TOUGHCUT Diamond 400 Manuel utilisateur

Yaros

Yaros PB-3603 Manuel utilisateur

Fein

Fein BSS 2.0 E Guide de configuration

Baileigh Industrial

Baileigh Industrial SS-2725 Manuel utilisateur

Milwaukee

Milwaukee 2674-20 Manuel utilisateur

Fein

Fein BLs 1.6 Manuel utilisateur

Princess

Princess Electric Multi Sharpener Manuel utilisateur

FOREDOM

FOREDOM K.1050 Manuel
