Art. 2834

2839

Drehmomentschlüssel

SPEZIFIKATIONEN

WICHTIG

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie den Drehmomentschlüssel in

Betrieb nehmen. Bei Zweifeln wenden Sie sich bitte an den Hersteller, um Sicherheitsunfälle und

Drehmomentschäden durch unsachgemäßen Betrieb zu vermeiden.

VORSICHTSMASSNAHMEN BEIM GEBRAUCH

•Stellen Sie vor der Verwendung sicher, dass der Drehmomentschlüssel richtig eingestellt ist.

(Das Drehmoment ist auf kleinstem Wert für den Versand eingestellt.)

•Um eine regelmäßige Überprüfung auf Funktion und Genauigkeit durchzuführen, wenden Sie

sich bitte an einen Fachmann. Um Unfälle mit Verletzungen oder Schäden am

Drehmomentschlüssel zu vermeiden, darf die Baugruppe nicht zerlegt werden.

•Wenn Sie den Drehmomentschlüssel für längere Zeit aufbewahren, lagern Sie ihn mit niedrigster

Drehmomenteinstellung, tragen Sie einen Ölfilm auf und bewahren Sie ihn an einem trockenen

Ort auf.

•Um die Genauigkeit des Drehmomentschlüssels sicherzustellen, muss dieser einmal im Jahr

oder nach 5000 Einsätzen überprüft werden.

•Verwenden Sie den Drehmomentschlüssel niemals als Hammer und setzen keine Zange oder

Rohr zur Verlängerung an den Drehmomentschlüssel an. Verwenden Sie den

Drehmomentschlüssel nicht im oder unter Wasser.

BGS

2834

2839

Bereich (Nm)

200-800 480-1500

Abtrieb (metrisch)

20 mm 25 mm

Abtrieb (imperial)

3/4"

Feinscala (Nm)

4 6

Länge (mm)

1235 1835

Breite (mm)

58 60

Genauigkeit

± 3%

Rechtsauslösend

Linksauslösend

Nein

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

AUSWAHLHILFE

Wählen Sie einen geeigneten Typ an Drehmomentschlüssel und Steckschlüssel aus, entsprechend

dem Drehmomentwert, der für das Anziehen der Schraube oder Mutter erforderlich ist.

Drehmomentschlüssel

Steckschlüssel

Zu befestigende Mutter

EINEN DREHMOMENTWERT EINSTELLEN

4 Arretierung

5 Mittellinie

6 Hauptskala

7 Abschlusslinie

8 Zusatzskala

Ziehen Sie die Arretierung zurück, um die Zusatzskala zu

entriegeln. Drehen Sie die Zusatzskala, um ein Drehmomentwert

einzustellen. Der eingestellte Drehmomentwert ist eine

Kombination von Werten auf der Hauptskala und der

Zusatzskala.

EINSTELLUNG (Beispiel 66 Nm)

SCHRITT 1: Einstellen auf 60 Nm

Drehen Sie die Zusatzskala bis 60 Nm auf der Hauptskala nahe

der Abschlusslinie und die 0 auf der Zusatzskala an der Mittellinie

ausgerichtet ist.

Jetzt ist das Drehmoment auf 60 Nm eingestellt.

SCHRITT 2: Einstellen auf 66 Nm

Drehen Sie im Uhrzeigersinn, bis die 6 auf der Zusatzskala an

der Mittellinie ausgerichtet ist.

Jetzt ist das Drehmoment auf 66 Nm eingestellt.

Setzen Sie den Steckschlüssel an einem Schraubenkopf oder

einer Mutter an.

Drehen Sie den Drehmomentschlüssel im Uhrzeigersinn, um die

Schraube zu befestigen.

Beenden Sie das Anziehen der Schraube direkt, wenn Sie ein

"Klicken" hören. Dies bedeutet, dass der eingestellte

Drehmomentwert erreicht ist.

BGS technic KG

Bandwirkerstr. 3

42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

INSTANDHALTUNG

•Der Drehmomentschlüssel muss regelmäßig überprüft oder kalibriert werden, um eine

ordnungsgemäße Funktion zu gewährleisten.

•Reinigen Sie den Drehmomentschlüssel nur mit einem trockenen und weichen Tuch.

•Tauchen Sie den Drehmomentschlüssel niemals in eine Flüssigkeit.

DREHMOMENT-KONVERTIERUNGS-TABELLE

VON

AUF

MULTIPLIKATOR

cNm

in-lb

0.0885

cNm

ft-lb

0.00737

cNm

0.01

in-lb

8.85074

ft-lb

0.73756

kg-cm

10.19716

kg-m

0.10197

cNm

100

kg-cm

in-lb

0.86796

kg-cm

ft-lb

0.07233

kg-cm

0.09806

kg-m

in-lb

86.7961

kg-m

ft-lb

7.23301

kg-m

9.80665

UMWELTSCHUTZ

Recyceln Sie unerwünschte Stoffe, anstatt sie als Abfall zu entsorgen. Alle Werkzeuge,

Zubehörteile und Verpackungen sind zu sortieren, einer Wertstoffsammelstelle zuzuführen

und umweltgerecht zu entsorgen. Erkundigen Sie sich bei Ihrer örtlichen Abfallbehörde über

Recyclingmaßnahmen. Entsorgen Sie dieses Produkt am Ende seiner Lebensdauer umweltgerecht.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

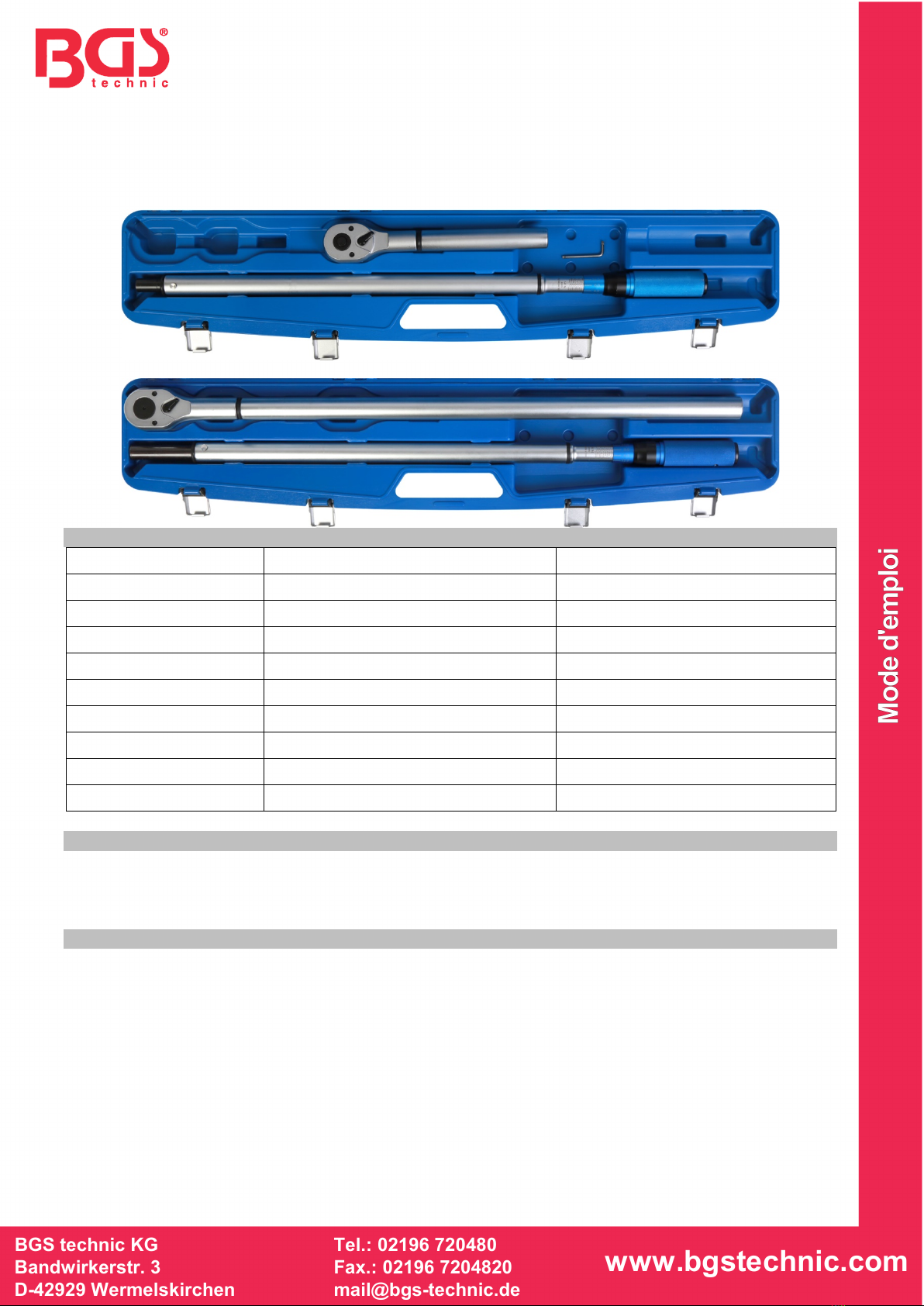

BGS 2834

2839

Torque Wrench

SPECIFICATIONS

IMPORTANT

Please read this instruction manual carefully before starting to operate the torque wrench. Please

contact the manufacturer for any doubts, so as to avoid safety accidents and torque damage due to

improper operation.

PRECAUTIONS FOR USE

•Make sure the torque wrench is set correctly before using. (The torque is set on the minimum

scale for shipment)

•Please go to professional department to perform regular inspection for function and accuracy. In

order to avoid injury accidents or damage the torque wrench, the individual must not disassemble

the assembly

•When storing the toque wrench for a long time, store the wrench with torque graduation set to the

lowest setting, then apply rustproof oil, and keep in a dry place.

•In order to ensure the accuracy of the torque wrench, it must be verified once a year or after 5000

uses.

•Prohibit using torque wrench as a hammer, or using plier to clip wrench, or using wrench in the

water.

BGS 2834 2839

Range (Nm) 200-800 480-1500

Drive (metric) 20 mm 25 mm

Drive (imperial) 3/4" 1"

Fine Scale (Nm) 4 6

Length (mm) 1235 1835

Width (mm) 58 60

Accuracy ± 3% ± 3%

Trigger CW Yes Yes

Trigger CCW No No

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

SELECTION GUIDE

Select the appropriate type of torque wrench and socket according to the torque value required for the

bolt or nut being tightened.

Torque Wrench

Standard Socket

Tightened Nut

SET A TORQUE VALUE

4Locker

5Center line

6Main scale

7Graduation line

8Supplementary scale

Pull back the locker to unlock the supplementary scale.

Turn the supplementary scale to set a torque.

The set torque value is a combination of values on the main scale

and supplementary scale.

ADJUSTMENT (Example 66 Nm)

STEP 1: Set at 60 Nm

Turn supplementary scale until 60 Nm on main scale close to

graduation line and the 0 on the supplementary scale is aligned

with centerline.

Now the torque is set at 60 Nm.

STEP 2: Set at 66 Nm

Turn clockwise until 6 on supplementary scale is aligned with

centerline.

Now the torque is set at 66 Nm.

Apply the socket on to a bolt head or nut.

Turn the torque wrench clockwise to fasten the bolt.

Stop pulling the wrench when you hear a "Click", this means it's

already at the torque value which you set.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

MAINTENANCE

•The torque wrench must be checked or calibrated regularly, to guarantee proper function.

•Clean the torque wrench with a dry and soft cloth only.

•Never dip the torque wrench into a liquid.

TORQUE COVERSION TABLE

FROM

MULTIPLY

cNm

in-lb

0.0885

cNm

ft-lb

0.00737

cNm

0.01

in-lb

8.85074

ft-lb

0.73756

kg-cm

10.19716

kg-m

0.10197

cNm

100

kg-cm

in-lb

0.86796

kg-cm

ft-lb

0.07233

kg-cm

0.09806

kg-m

in-lb

86.7961

kg-m

ft-lb

7.23301

kg-m

9.80665

ENVIRONMENTAL PROTECTION

Recycle unwanted materials instead of disposing of them as waste. All tools, accessories

and packaging should be sorted, taken to a recycling centre and disposed of in a manner

which is compatible with the environment. Contact your local solid waste authority for

recycling information. Dispose of this product at the end of its working life environmentally.

BGS technic KG

Bandwirkerstr. 3

D-42929 Wermelskirchen

Tel.: 02196 720480

Fax.: 02196 7204820

mail@bgs-technic.de

www.bgstechnic.com

BGS 2834
