Beyerdynamic TG-X 47 Manuel utilisateur

TG-X 47

Dynamisches Mikrofon

Dynamic Microphone

Microphone dynamique

Produktinformation

Product Information

Informations de produit

Application . . . . . . . . . . . . . . . . . . . . . Page 8

Branchement . . . . . . . . . . . . . . . . . . . . Page 8

Mise en service. . . . . . . . . . . . . . . . . . . Page 8

Entretien . . . . . . . . . . . . . . . . . . . . . . . Page 8

Service après-vente . . . . . . . . . . . . . . . Page 8

Modèle. . . . . . . . . . . . . . . . . . . . . . . . . Page 9

Accessoires en option. . . . . . . . . . . . . . Page 9

Spécifications techniques. . . . . . . . . . . Page 9

Courbe de fréquence,

Directivité, Diagramme de câblage . . . Page 10

INHALT / CONTENTS / SOMMAIRE

PRODUKTINFORMATION TG-X 47

deutsch

Anwendungen . . . . . . . . . . . . . . . . . . . Seite 4

Anschluss . . . . . . . . . . . . . . . . . . . . . . . Seite 4

Inbetriebnahme . . . . . . . . . . . . . . . . . . Seite 4

Pflege. . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

Service . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

Version . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

Zubehör - optional. . . . . . . . . . . . . . . . Seite 5

Techische Daten . . . . . . . . . . . . . . . . . . Seite 5

Frequenzkurve, Richtdiagramm,

Schaltbild . . . . . . . . . . . . . . . . . . . . . . . Seite 10

PRODUCT INFORMATION TG-X 47

english

Applications . . . . . . . . . . . . . . . . . . . . . Page 6

Connections . . . . . . . . . . . . . . . . . . . . . Page 6

Setting up and Use . . . . . . . . . . . . . . . Page 6

Maintenance . . . . . . . . . . . . . . . . . . . . Page 6

Service . . . . . . . . . . . . . . . . . . . . . . . . . Page 6

Version . . . . . . . . . . . . . . . . . . . . . . . . . Page 6

Optional Accessories . . . . . . . . . . . . . . Page 7

Technical Specifications . . . . . . . . . . . . Page 7

Frequency Curve, Polar Pattern,

Wiring Diagram . . . . . . . . . . . . . . . . . . Page 10

INFORMATIONS DE PRODUIT TG-X 47

français

PRODUKTINFORMATION TG-X 47

Sie haben sich für das dynamische Mikrofon TG-X 47 von

beyerdynamic entschieden. Vielen Dank für Ihr Vertrauen.

Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese

Produktinformation vor Inbetriebnahme aufmerksam durch.

Anwendungen

Das TG-X 47 wurde speziell zur Abnahme von Instrumenten,

Gitarrenverstärkern und Snare Drums entwickelt.

Anschluss

Das TG-X 47 ist mit einem 3-poligen XLR-Stecker ausge-

stattet. Sie können das Mikrofon an jeden Mikrofoneingang

anschließen. Erhältliche Kabel siehe „Zubehör optional“.

Inbetriebnahme

• Das TG-X 47 hat eine Supernierencharakteristik und ist

sehr rückkopplungsarm. Um maximale Rückkopplungs-

sicherheit zu erreichen, sollte das Mikrofon so positioniert

werden, dass die Monitorboxen seitlich von hinten

(Winkel ca. 125°) auf das Mikrofon strahlen.

• Zum Lieferumfang des TG-X 47 gehört die Mikrofon-

klammer MKV 8 für Stative mit 3/8" oder 5/8"-Gewinde.

Pflege

Zum Reinigen von Mikrofonschaft und Mikrofonkorb neh-

men Sie ein feuchtes, weiches Tuch. Bei Bedarf können Sie

ein mildes Reinigungsmittel (z.B. Geschirrspülmittel) verwen-

den, auf keinen Fall jedoch lösemittelhaltige Reiniger.

Achten Sie darauf, dass keine Flüssigkeit in das Mikrofon

läuft.

Service

Im Servicefall wenden Sie sich bitte an autorisiertes Fachper-

sonal. Öffnen Sie das Mikrofon auf keinen Fall selbst, Sie

könnten sonst alle Garantieansprüche verlieren.

Version

Bez. Beschreibung . . . . . . . . . . . . . . . Best.-Nr.

TG-X 47 Dynamisches Mikrofon,

Superniere, inkl. Mikrofon-

klammer MKV 8 . . . . . . . . . . . . . . 482.218

deutsch

Zubehör optional

BMC 05 FM BK Standard-Mikrofonkabel XLR-XLR,

Länge 5 m. . . . . . . . . . . . . . . . . . . 434.787

BMC 10 FM BK Standard-Mikrofonkabel XLR-XLR,

Länge 10 m. . . . . . . . . . . . . . . . . . 434.795

GST 400 Mikrofonstativ, 3/8",

Höhe 0,90-1,65 m,

mit Schwenkarm. . . . . . . . . . . . . . 421.294

GST 500 Mikrofonstativ, 3/8",

Höhe 0,85-1,60 m,

mit ausziehbarem Schwenkarm . . 406.252

WS 91 Windschutz, anthrazit . . . . . . . . . 451.029

Technische Daten

Wandlerprinzip . . . . . . . . . . . . . . . . . . . Dynamisch

Arbeitsprinzip. . . . . . . . . . . . . . . . . . . . . Druckgradienten-

empfänger

Übertragungsbereich . . . . . . . . . . . . . . . 50 - 15.000 Hz

Richtcharakteristik . . . . . . . . . . . . . . . . . Superniere

Feldleerlaufübertragungsfaktor

bei 1 kHz . . . . . . . . . . . . . . . . . . . . . . . . 2 mV/Pa ± 1,5 dB

Nennimpedanz. . . . . . . . . . . . . . . . . . . . 600 Ω

Nennabschlussimpedanz . . . . . . . . . . . . > 1000 Ω

Anschluss . . . . . . . . . . . . . . . . . . . . . . . . XLR-Stecker, 3-polig

Abmessungen:

Länge . . . . . . . . . . . . . . . . . . . . . . . . . . . 164 mm

Schaftdurchmesser . . . . . . . . . . . . . . . . . 23/35 mm

Kopfdurchmesser . . . . . . . . . . . . . . . . . . 41 mm

Gewicht (ohne Kabel) . . . . . . . . . . . . . . 258 g

PRODUCT INFORMATION TG-X 47

Congratulations and thank you for selecting the TG-X 47

dynamic microphone. Please take some time to read carefully

through this product information before using the microphone.

Applications

The TG-X 47 has been designed for miking instruments,

guitar amps and snare drums.

Connection

The TG-X 47 is equipped with a 3-pin XLR-plug. You can

connect the microphone to any microphone input. For

connecting cables refer to “Optional Accessories”.

Setting up and Use

• The TG-X 47 has a supercardioid polar pattern and is

capable of high gain before feedback. To achieve maxi-

mum gain-before-feedback, the wedge monitor should

be positioned at an angle of approximately 125° to the

longitudinal axis of the microphone.

• Supply of the TG-X 47 includes the MKV 8 microphone

clamp for stands with 3/8" or 5/8" thread.

Maintenance

For cleaning of the microphone shaft and basket use a soft,

damp cloth. If necessary use a mild cleansing agent (such as

washing-up liquid), no solvent agents and take care not to

allow any water drops into the microphone.

Service

In the unlikely event of equipment failure, the product

should be returned to your beyerdynamic dealer. Failure to

do so will invalidate the guarantee.

Version

Model Description . . . . . . . . . . . . . . . . . Order #

TG-X 47 Dynamic microphone,

supercardioid, incl. MKV 8

microphone clamp . . . . . . . . . . . . 482.218

english

Optional Accessories

BMC 05 FM BLK Standard XLR-XLR microphone

cable, length 5 m . . . . . . . . . . . . . 434.787

BMC 10 FM BLK Standard XLR-XLR microphone

cable, length 10 m . . . . . . . . . . . . 434.795

GST 400 Microphone stand, 3/8",

height 0.90-1.65 m, with boom . . 421.294

GST 500 Microphone stand, 3/8",

height 0.85-1.60 m, with

telescopic boom . . . . . . . . . . . . . . 406.252

WS 91 Wind shield, charcoal-grey . . . . . . 451.029

Technical Specifications

Transducer type. . . . . . . . . . . . . . . . Dynamic

Operating principle . . . . . . . . . . . . . Pressure gradient

Frequency response . . . . . . . . . . . . . 50 - 15,000 Hz

Polar pattern. . . . . . . . . . . . . . . . . . Supercardioid

Open circuit voltage at 1 kHz . . . . . 2 mV/Pa ± 1.5 dB

Nominal impedance. . . . . . . . . . . . . 600 Ω

Load impedance . . . . . . . . . . . . . . . > 1000 Ω

Connection . . . . . . . . . . . . . . . . . . . 3-pin XLR

Dimensions:

Length . . . . . . . . . . . . . . . . . . . . . . 164 mm

Shaft diameter . . . . . . . . . . . . . . . . 23/35 mm

Head diameter . . . . . . . . . . . . . . . . 41 mm

Weight without cable . . . . . . . . . . . 258 g

INFORMATIONS DE PRODUIT - TG-X 47

Nous vous félicitons pour l’achat du microphone dynamique

TG-X 47 de beyerdynamic et vous remercions de votre

confiance. Veuillez lire attentivement ces informations pro-

duit avant de la mise en marche du microphone.

Application

Le TG-X 47 a été conçu spécialement pour la prise des instru-

ments, amplificateur guitare et batterie «snare drum».

Branchement

Le TG-X 47 est muni d’un connecteur XLR à 3 broches. Vous

pouvez brancher le microphone sur n’importe quelle entrée

de microphone (câbles de raccordement voir «Accessoires en

option»).

Mise en service

• Le TG-X 47 est un microphone à directivité supercardioïde

et est très peu sensible au Larsen. Pour réduire les effets

d’accrochage arrière, il faut positionner le microphone de

façon à ce que le son des haut-parleurs moniteurs entre

dans le microphone latéralement de l’arrière (angle d’en-

viron 125°).

• Le TG-X 47 est fourni avec une pince de microphone

MKV 8 pour des pieds de sol avec filetage 3/8" ou 5/8".

Entretien

Utilisez un tissu doux humidifié pour nettoyer le corps et la

grille de protection du microphone. Si nécessaire, vous pou-

vez ajouter un produit vaiselle, mais n’utilisez jamais des dis-

solvants; veillez à ce que toute pénétration de l’eau dans le

microphone soit évité.

Service après-vente

En cas de nécessité veuillez vous adresser à un technicien

beyerdynamic autorisé. N’ouvrez jamais le microphone, vous

risquerez sinon de perdre vos droits de garantie.

français

Modèle

Type Description . . . . . . . . . . . . . . . . . Art. N°

TG-X 47 Microphone dynamique,

directivité supercardioïde,

avec pince de microphone

MKV 8. . . . . . . . . . . . . . . . . . . . . . 482.218

Accessoires en option

BMC 05 FJ BK Câble de microphone standard,

XLR-XLR, longueur: 5 m . . . . . . . . 434.787

BMC 10 FM BK Câble de microphone standard,

XLR-XLR, longueur: 10 m . . . . . . . 434.795

GST 400 Pied de sol, 3/8", hauteur:

0,90 - 1,65 m, avec perche . . . . . . 421.294

GST 500 Pied de sol, 3/8", hauteur:

0,85 - 1,60 m, avec

perche télescopique . . . . . . . . . . . 406.252

WS 91 Bonnette anti-vent, anthracite. . . 451.029

Spécifications techniques

Type de transducteur . . . . . . . . . . . . . . . Dynamique

Principe de fonctionnement. . . . . . . . . . Gradient à pression

Bande passante . . . . . . . . . . . . . . . . . . . 50 - 15.000 Hz

Directivité. . . . . . . . . . . . . . . . . . . . . . . . Supercardioïde

Efficacité en champs libre, 1 kHz . . . . . . 2 mV/Pa ± 1,5 dB

Impédance nominale . . . . . . . . . . . . . . . 600 Ω

Impédance de charge nom. . . . . . . . . . . >1000 Ω

Connecteur. . . . . . . . . . . . . . . . . . . . . . . . Fiche XLR, 3 broches

Dimensions:

Longueur . . . . . . . . . . . . . . . . . . . . . . . . 164 mm

Diamètre du corps . . . . . . . . . . . . . . . . . 23/35 mm

Diamètre de la tête . . . . . . . . . . . . . . . . 41 mm

Poids (sans câble) . . . . . . . . . . . . . . . . . . 258 g

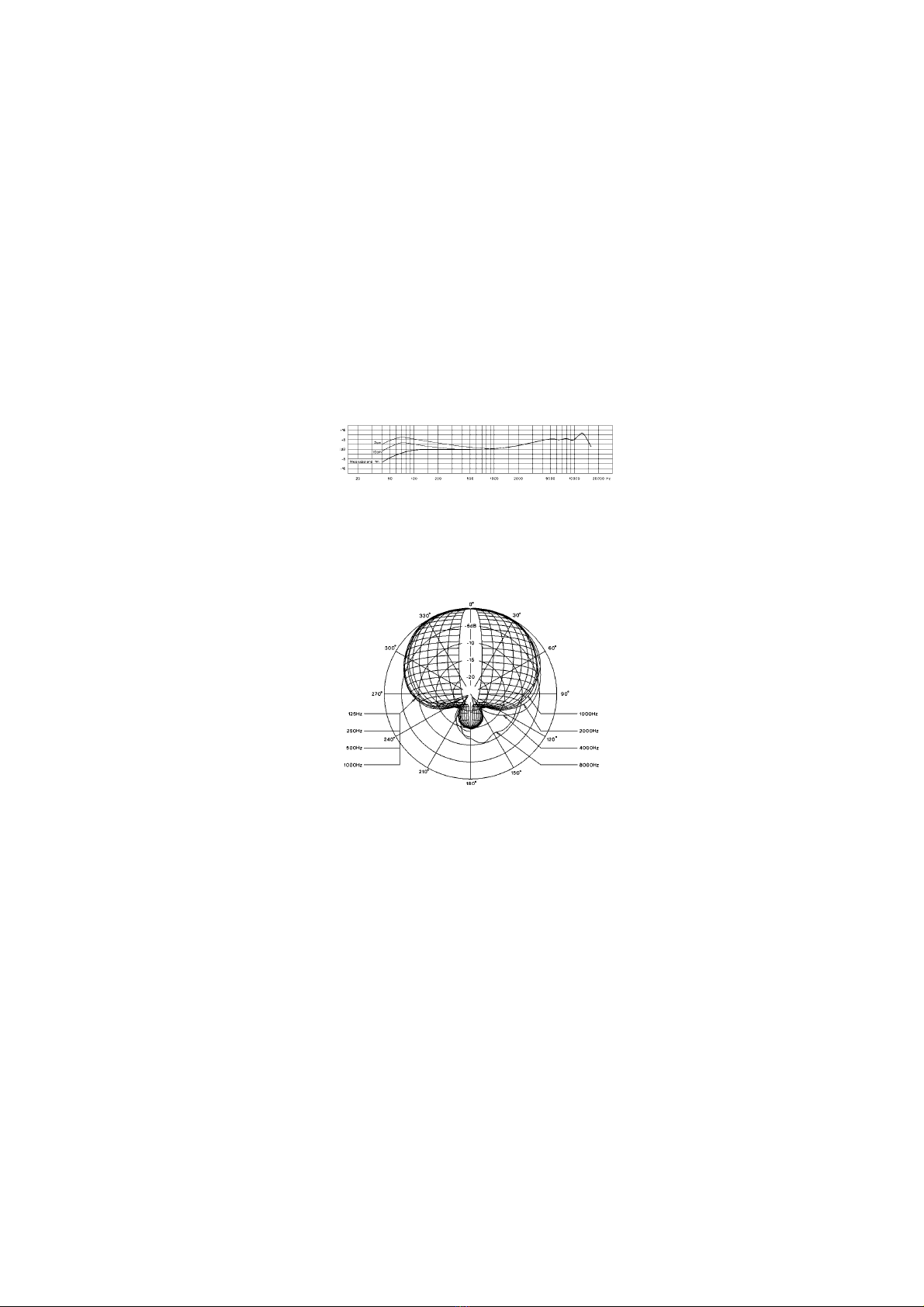

Frequenzkurve /

Frequency response curve /

Courbe de fréquence

± 2.5 dB 0 dB = 2 mV/Pa TG-X 47

Richtdiagramm /

Polar pattern /

Diagramme de directivité

TG-X 47

Table des matières

Langues :

Autres manuels Beyerdynamic Microphone

Beyerdynamic

Beyerdynamic M 411 Manuel utilisateur

Beyerdynamic

Beyerdynamic Opus 87 Manuel utilisateur

Beyerdynamic

Beyerdynamic MCE 72 Series Manuel utilisateur

Beyerdynamic

Beyerdynamic TG V90 Manuel utilisateur

Beyerdynamic

Beyerdynamic CLASSIS RM 30 Manuel utilisateur

Beyerdynamic

Beyerdynamic Classis GM 301 Manuel utilisateur

Beyerdynamic

Beyerdynamic M 130 Manuel utilisateur

Beyerdynamic

Beyerdynamic FOX Manuel utilisateur

Beyerdynamic

Beyerdynamic TG D70d Manuel utilisateur

Beyerdynamic

Beyerdynamic M 201 Manuel utilisateur

Beyerdynamic

Beyerdynamic Opus 89 Manuel utilisateur

Beyerdynamic

Beyerdynamic SHM 800 Series Manuel utilisateur

Beyerdynamic

Beyerdynamic MPC 70 USB Manuel utilisateur

Beyerdynamic

Beyerdynamic Classis GM 30 Series Manuel utilisateur

Beyerdynamic

Beyerdynamic MCS-D 2074 Manuel utilisateur

Beyerdynamic

Beyerdynamic MCW-D 2071 Guide de configuration

Beyerdynamic

Beyerdynamic MCE 72 Series Manuel utilisateur

Beyerdynamic

Beyerdynamic MCE 86 II Manuel utilisateur

Beyerdynamic

Beyerdynamic TG V70 Manuel utilisateur

Beyerdynamic

Beyerdynamic TG V30d s Manuel utilisateur

Beyerdynamic

Beyerdynamic TG L55c Manuel d'installation et d'exploitation

Beyerdynamic

Beyerdynamic M 160 Manuel utilisateur

Beyerdynamic

Beyerdynamic Classis GM 301 Manuel utilisateur

Beyerdynamic

Beyerdynamic TG-X 930 Manuel utilisateur

Manuels Microphone populaires d'autres marques

IK Multimedia

IK Multimedia iRig Stream MIC PRO Manuel utilisateur

DAPAudio

DAPAudio RM-101 Manuel utilisateur

AKG

AKG CHM 21 Manuel utilisateur

Sennheiser

Sennheiser evolution wireless series EM 100 Manuel utilisateur

Sony

Sony C-48 Manuel utilisateur

GIGAMEDIA

GIGAMEDIA GGM PAMICUHFG Manuel utilisateur

Shure

Shure WH30TQG Manuel utilisateur

auna PRO

auna PRO MIC-900 Manuel utilisateur

AKG

AKG D 3800 Manuel utilisateur

Shure

Shure KSM141 Manuel utilisateur

MAIIN SOUND

MAIIN SOUND IIN style Manuel utilisateur

Earthworks

Earthworks TC25 Manuel utilisateur

Sennheiser

Sennheiser evolution D1 Manuel utilisateur

Alesis

Alesis MicLink Wireless Manuel utilisateur

DSPPA

DSPPA D6234 Manuel utilisateur

Monacor

Monacor IMG STAGELINE ECM-300B Manuel utilisateur

Ansr Audio

Ansr Audio Scan16 Manuel utilisateur

Shure

Shure MXA710 Series Manuel utilisateur
