Beyerdynamic M 99 Manuel utilisateur

M 99

Produktinformation

Product Information

Informations de produit

Dynamisches Mikrofon

Dynamic Microphone

Microphone dynamique

Sie haben sich für das dynamische Mikrofon M 99 von beyer-

dynamic entschieden. Vielen Dank für Ihr Vertrauen.

Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese

Produktinformation vor Inbetriebnahme aufmerksam durch.

Anwendungen

Das M 99 eignet sich besonders für den Einsatz an Sprecher-

plätzen in Rundfunkstudios sowie für Instrumentalaufnahmen.

Je nach Anwendungszweck stehen 3 verschiedene Frequenzgänge

zur Verfügung.

Linearer Frequenzgang

Um eine lineare Wiedergabe zu erzielen,

muss der linke Schalter auf der Unterseite des

Mikrofons auf „LIN“ geschaltet werden. Die

Schalterstellung des rechten Schalters „EQ“ für

Entzerrung hat in diesem Fall keine Auswirkung.

Präsenzanhebung

Um ein ausgewogenes Klangbild bei

Nahbesprechung zu erzielen, kann der rechte

Schalter in die obere Position wie in der Abbil-

dung geschaltet werden. Der linke Schalter

muss auf „EQ“ geschaltet werden.

Entzerrung

Zur Entzerrung, wie sie z.B. bei

Abnahme einer Bass Drum und anderen laut-

starken Instrumenten notwendig ist, muss der

rechte Schalter in die untere Position wie in der

Abbildung geschaltet werden. Der linke Schal-

ter muss auf „EQ“ geschaltet werden.

Anschluss

Das M 99 ist mit einem 3-poligen XLR-Anschlussstecker

ausgestattet. Sie können es an jeden Mikrofoneingang anschließen.

Zur besseren Signalübertragung sollten Sie symmetrische Kabel

verwenden.

Montage mit elastischer Aufhängung EA 90

• Stativanschluss der EA 90 im rechten Winkel (90°) nach unten

biegen.

• M 99 von oben nach unten in die elastische Aufhängung schie-

ben bis das Mikrofon hörbar einrastet. Der Schriftzug „beyerdy-

namic“ muss sichtbar sein.

Version

Bez. Beschreibung . . . . . . . . . . . . . . . . . . . . . . . Best.-Nr.

M 99 Dynamisches Mikrofon, Hyperniere,

incl. elastischer Aufhängung EA 90 . . . . . . . 445.394

Optionales Zubehör

BMC 05 FM BLK

Standard-Mikrofonkabel XLR-XLR,

5 m lang. . . . . . . . . . . . . . . . . . . . . . . . . . . . 434.787

BMC 10 FM BLK

Standard-Mikrofonkabel XLR-XLR,

10 m lang. . . . . . . . . . . . . . . . . . . . . . . . . . . 434.795

GST 400 Mikrofonstativ 3/8", Höhe 0,90 - 1,65 m,

mit Schwenkarm G 400 . . . . . . . . . . . . . . . . 421.294

GST 500 Mikrofonstativ 3/8", Höhe 0,80 - 1,60 m,

mit ausziehbarem Schwenkarm G 500. . . . . 406.252

ST 99 Mikrofonstativ, klein . . . . . . . . . . . . . . . . . . 471.917

WS 740/834 Windschutz, anthrazit . . . . . . . . . . . . . . . . . 401.994

beyerdynamic))))

Technische Daten

Wandlerprinzip . . . . . . . . . . . . . . Dynamisch

Arbeitsprinzip . . . . . . . . . . . . . . . Druckgradienten-Empfänger

Übertragungsbereich . . . . . . . . . . 30 - 18.000 Hz (siehe Sollkurven)

Richtcharakteristik . . . . . . . . . . . . Hyperniere

Feldleerlaufübertragungs-

faktor bei 1 kHz . . . . . . . . . . . . . . 3,0 mV/Pa / 2 mV/Pa

Nennimpedanz. . . . . . . . . . . . . . . 280 Ω

Nennabschlussimpedanz . . . . . . . ≥1000 Ω

Anschlussstecker. . . . . . . . . . . . . . XLR 3-polig

Länge . . . . . . . . . . . . . . . . . . . . . . 163 mm

Kopfdurchmesser . . . . . . . . . . . . . 56 mm

Gewicht (ohne Kabel) . . . . . . . . . 421 g

Thank you for selecting the M 99 dynamic microphone.

Please take some time to read carefully through this product

information before setting up the equipment.

Applications

The M 99 has three selectable EQ settings to suit many

applications from instrument miking to on-air broadcasting.

Linear frequency response

To achieve a linear response the left

switch on the bottom of the microphone must

be switched to “LIN”. The position of the right

“EQ” switch for equalisation has no effect in

this case.

Presence Accentuation (Mid Lift and Top Lift)

To achieve a balanced sound when close

miking the right switch must be switched to

the position as indicated in this illustration.

The left switch must be switched to “EQ”.

Equalisation (Bass Lift and Top Lift)

For equalisation when miking bass

drums or other loud instruments the right

switch must be switched to the position as

indicated in this illustration. The left switch

must be switched to “EQ”.

Connection

The M 99 is equipped with a 3-pin XLR-plug. The microphone

can be connected to any microphone input. For best results we

recommend using balanced microphone cables.

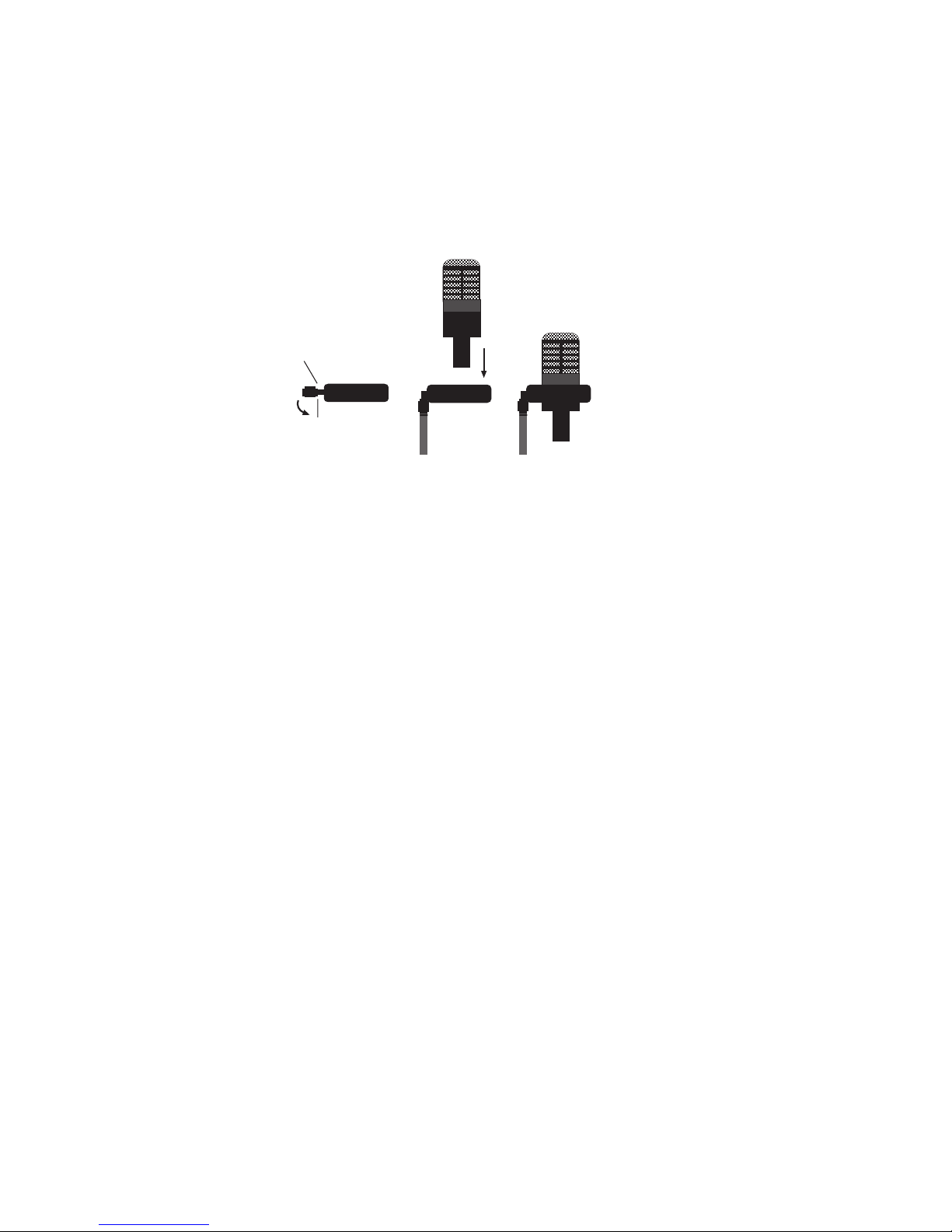

Mounting with the EA 90 elastic suspension

• Angle the stand adapter of the EA 90 to form a right angle (90°).

• Slide the M 99 downward through the elastic suspension until the

microphone clicks into position. When positioned correctly the

“beyerdynamic” logo will be visible.

Version

Model Description. . . . . . . . . . . . . . . . . . . . . . . . . Order #

M 99 Dynamic microphone, hypercardioid,

incl. EA 90 elastic suspension. . . . . . . . . . . . 445.394

Optional Accessories

BMC 05 FM BLK

Standard microphone cable XLR-XLR,

5 m long. . . . . . . . . . . . . . . . . . . . . . . . . . . . 434.787

BMC 10 FM BLK

Standard microphone cable XLR-XLR,

10 m long. . . . . . . . . . . . . . . . . . . . . . . . . . . 434.795

GST 400* Microphone stand, 3/8",

height 0.90 - 1.65 m,

with removable G 400 boom . . . . . . . . . . . . 421.294

GST 500* Microphone stand, 3/8",

height 0.80 - 1.60 m,

with removable, telescopic G 500 boom . . . 406.252

ST 99 Microphone stand for kick drum,

small and heavy . . . . . . . . . . . . . . . . . . . . . . 471.917

WS 740/834 Wind screen, charcoal-grey . . . . . . . . . . . . . 401.994

*also available with 5/8" thread

beyerdynamic))))

Technical Specifications

Transducer type . . . . . . . . . . . . . . Dynamic

Operating principle . . . . . . . . . . . Pressure gradient

Frequency response . . . . . . . . . . . 30 - 18,000 Hz

(refer to frequency responses)

Polar pattern . . . . . . . . . . . . . . . . Hypercardioid

Open circuit voltage at 1 kHz . . . 3.0 mV/Pa / 2 mV/Pa

Nominal impedance . . . . . . . . . . . 280 Ω

Load impedance. . . . . . . . . . . . . . ≥1000 Ω

Connector. . . . . . . . . . . . . . . . . . . 3-pin XLR

Length . . . . . . . . . . . . . . . . . . . . . 163 mm

Head diameter . . . . . . . . . . . . . . . 56 mm

Weight (without cable) . . . . . . . . 421 g

Nous vous félicitons pour l’achat du microphone dynamique

M 99 de beyerdynamic et vous remercions de votre confiance.

Veuillez lire attentivement ces informations produit avant de la

mise en marche du microphone.

Applications

Le M 99 se prête particulièrement pour des reporteurs dans un

studio de radiodiffusion et pour la prise de son d’instruments. En

fonction de l’application en question, vous pouvez choisir de 3 cour-

bes de fréquence différentes.

Courbe de fréquence linéaire

Pour obtenir une reproduction linéaire, le commutateur

gauche sur la face inférieure du microphone doit être mis à la posi-

tion «LIN». Dans cette configuration, la position du commutateur

droit «EQ» ne joue aucun rôle.

Augmentation des présences

Pour obtenir une image sonore équili-

brée lors de la prise de son à proximité, vous

pouvez mettre le commutateur droit à la posi-

tion indiquée ci-contre. Mettez le commuta-

teur gauche à «EQ».

Egalisation

Pour égaliser l’image sonore, par ex., lors

de la prise d’une grosse caisse ou d’autres

instruments assez forts, il faut mettre le com-

mutateur droit à la position indiquée ci-cont-

re. Mettez le commutateur gauche à «EQ».

Branchement

Le M 99 est muni d’un connecteur XLR à

3 broches et se branche sur n’importe quelle

entrée de microphone. Pour optimiser la

transmission des signaux, il est recommandé

d’utiliser des câbles symétriques.

Fixation avec suspension élastique EA 90

• Pliez le raccord pied de sol de la suspension EA 90 vers le bas, à

angle droit (90°).

• Introduisez le M 99 d’en haut dans la suspension élastique, jus-

qu’à ce que le microphone s’enclenche. Le logo «beyerdynamic»

doit être visible.

Modèle

Mod. Description. . . . . . . . . . . . . . . . . . . . . . . . . Art. N°

M 99 Microphone dynamique, hyper-cardioïde,

suspension élastique EA 90 comprise . . . . . 445.394

Accessoires en option

BMC 05 FM BLK

Câble de microphone standard, XLR-XLR,

longueur: 5 m . . . . . . . . . . . . . . . . . . . . . . . 434.787

BMC 10 FM BLK

Câble de microphone standard, XLR-XLR,

longueur: 10 m . . . . . . . . . . . . . . . . . . . . . . 434.795

GST 400 Pied de sol 3/8", hauteur: 0,90 - 1,65 m,

avec perche G 400 . . . . . . . . . . . . . . . . . . . . 421.294

GST 500 Pied de sol 3/8", hauteur: 0,80 - 1,60 m,

avec perche extensible G 500 . . . . . . . . . . . 406.252

ST 99 Pied de microphone. . . . . . . . . . . . . . . . . . . 471.917

WS 740/834 Bonnette anti-vent, anthracite . . . . . . . . . . 401.994

beyerdynamic))))

Spécifications techniques

Type de transducteurs . . . . . . . . . Dynamique à bobine mobile

Principe de travail . . . . . . . . . . . . Gradient de pression

Bande passante . . . . . . . . . . . . . . 30 à 18 000 Hz

Directivité. . . . . . . . . . . . . . . . . . . Hypercardioïde

Sensibilité. . . . . . . . . . . . . . . . . . . 3 mV/Pa / 2 mV/Pa (réf. 1 kHz)

Impédance nominale . . . . . . . . . . 280 Ω

Impédance de charge min.. . . . . . ≥1 kΩ

Connecteur. . . . . . . . . . . . . . . . . . XLR 3 broches

Longueur . . . . . . . . . . . . . . . . . . . 163 mm

Diamètre tête du microphone . . . 56 mm

Poids (sans câble) . . . . . . . . . . . . . 421 g
