Belkin F5D5130-F1 Manuel utilisateur

Commutateur réseau

10/100 à 5 et 8 ports

Raccordez votre PC à un réseau ou à un modem haute vitesse

réseau

F5D5130t5

F5D5130t8

Ta le des matières

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Description du produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2–5

Options d’amarrage Belkin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Création de réseau simple . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7–9

Installation des pilotes de la carte réseau . . . . . . . . . . . . . . . . . . . . . . . . .10

Installation de logiciel sur tous les PC dans votre réseau . . . . . . . . . . . . . .11

Configuration de votre ordinateur à l’aide de l’utilitaire Belkin NetSetup . . . .12–16

Configuration d’ordinateurs additionnels

à l’aide du logiciel Belkin NetSetup . . . . . . . . . . . . . . . . . . . . . . . . . .17–19

Partage de fichiers et de périphériques . . . . . . . . . . . . . . . . . . . . . . . .20–24

Accès aux ressources des autres ordinateurs . . . . . . . . . . . . . . . . . . . .25–26

Partage de connexion Internet par logiciel avec plusieurs ordinateurs . . . .27–44

Caractéristiques du produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Déclaration de conformité FCC/CE et Garantie . . . . . . . . . . . . . . . . . . . . .46

Introduction

Félicitations pour votre achat de ce produit Belkin de qualité.Vous pouvez

maintenant profiter des avantages que procure le partage d’imprimantes et de

périphériques, le partage d’un même compte* Internet, l’échange rapide de

données entre ordinateurs raccordés en réseau et les communications par

courrier électronique et Internet. Vous pouvez utiliser le commutateur réseau

pour raccorder des ordinateurs, des commutateurs supplémentaires, des

routeurs-passerelles et d’autres composants réseau. Le présent guide vous

explique comment installer et utiliser le commutateur réseau 10/100 à 5 et 8

ports Belkin.

Caractéristiques :

• Conforme aux normes Ethernet IEEE 802.3 et 802.3u

• Voyants DEL de surveillance du trafic sur le réseau

• Fournit cinq ou huit ports RJ45 de 10/100 Mbit/s à auto-détection

permettant une migration facile d’un réseau 10Base-T à un réseau

100Base-T

• Le port RJ45 pour liaison montante partagée vous permet d’ajouter

facilement des ordinateurs à votre réseau à tout moment

• Une largeur de bande réservée sur chaque port permet d’obtenir un réseau

efficace et sans erreur

Contenu de l’emballage :

• Un commutateur réseau 10/100 Mbit/s à 5 ou 8 ports Belkin

• Un bloc d’alimentation

• Un CD-ROM

• Guide d’utilisation

*Nécessite Windows 98 SE, ME ou 2000

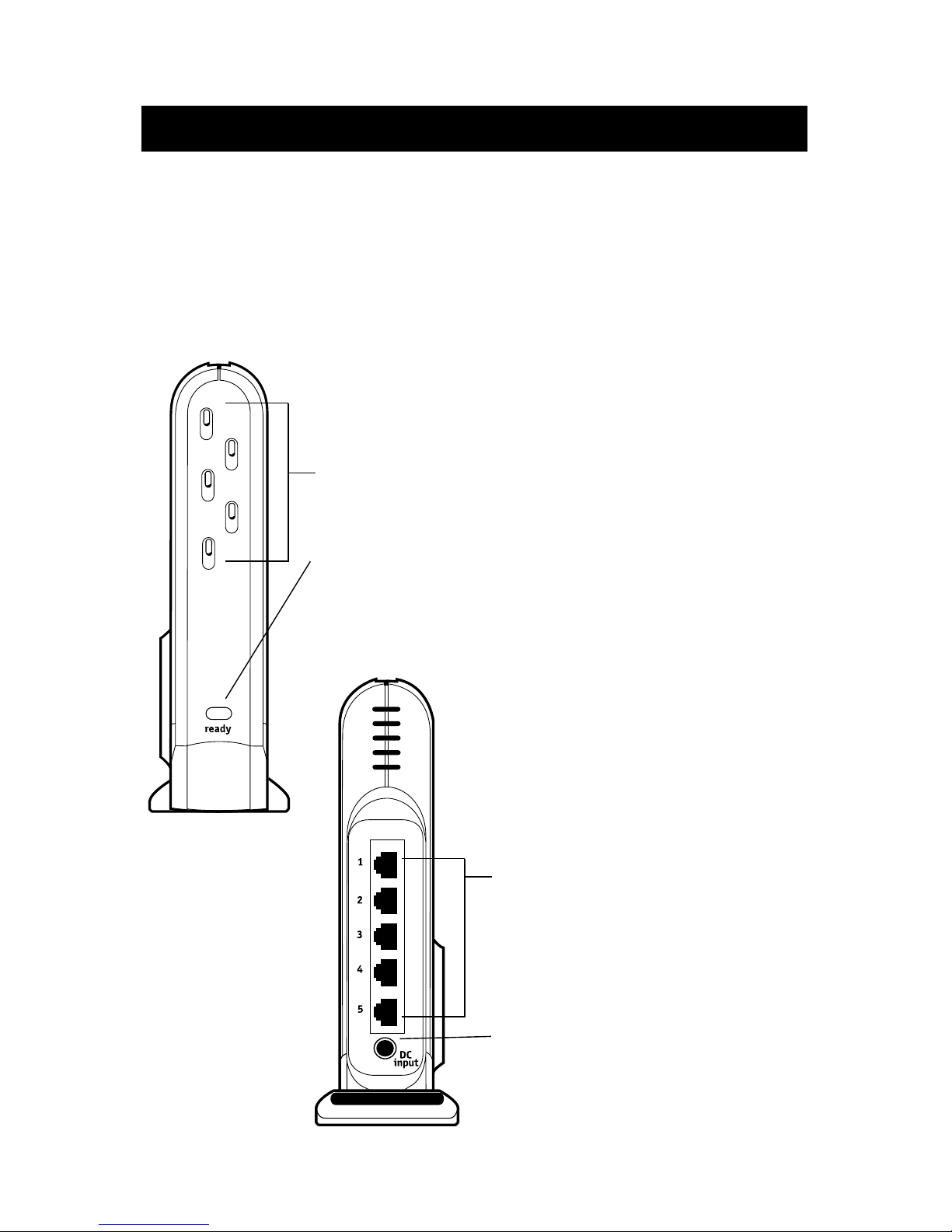

F5D5130-5

Commutateur réseau 10/100 à 5 ports

Description du produit

Voyants d’activité ou d’état

Fournissent des informations concernant le réseau

Voyant d’alimentation

Indique si l’appareil est sous tension ou hors tension

Ports de réseau local

Branchez vos ordinateurs dans

ces ports

Face avant

Face arrière

Prise de courant continu

Branchez le bloc d’alimentation fourni

dans cette prise

Face avant

Voyant d’alimentation– Lorsqu’il est allumé, indique que le commutateur est

sous tension

Voyants d’activité ou d’état

Ambre–Si le voyant allumé est de couleur ambre, cela signifie qu’il y a

une liaison de 100 Mbit/s (100Base-TX) entre le commutateur à 5

ports et l’ordinateur branché dans ce port.

Vert–Si le voyant allumé est de couleur verte, cela signifie qu’il y a une

liaison de 10 Mbit/s (10Base-T) entre le commutateur à 5 ports et

l’ordinateur branché dans ce port.

Clignotant–Si le voyant de couleur ambre ou verte clignote, cela signifie

que des données circulent entre le commutateur réseau à 5 ports

Belkin et l’ordinateur branché dans ce port.

Face arrière

Prise de courant–Branchez le bloc d’alimentation de 6V c.c. dans cette prise

Ports–Numérotés de 1 à 5. Branchez le câble réseau de l’adaptateur ou de la

carte d’interface réseau de votre PC dans ces ports.Vous pouvez utiliser

indifféremment n’importe quel de ces ports. Par exemple, dans une

configuration à deux ordinateurs, vous pouvez brancher un ordinateur

dans le port 4 et l’autre, dans le port 1.

Description du produit

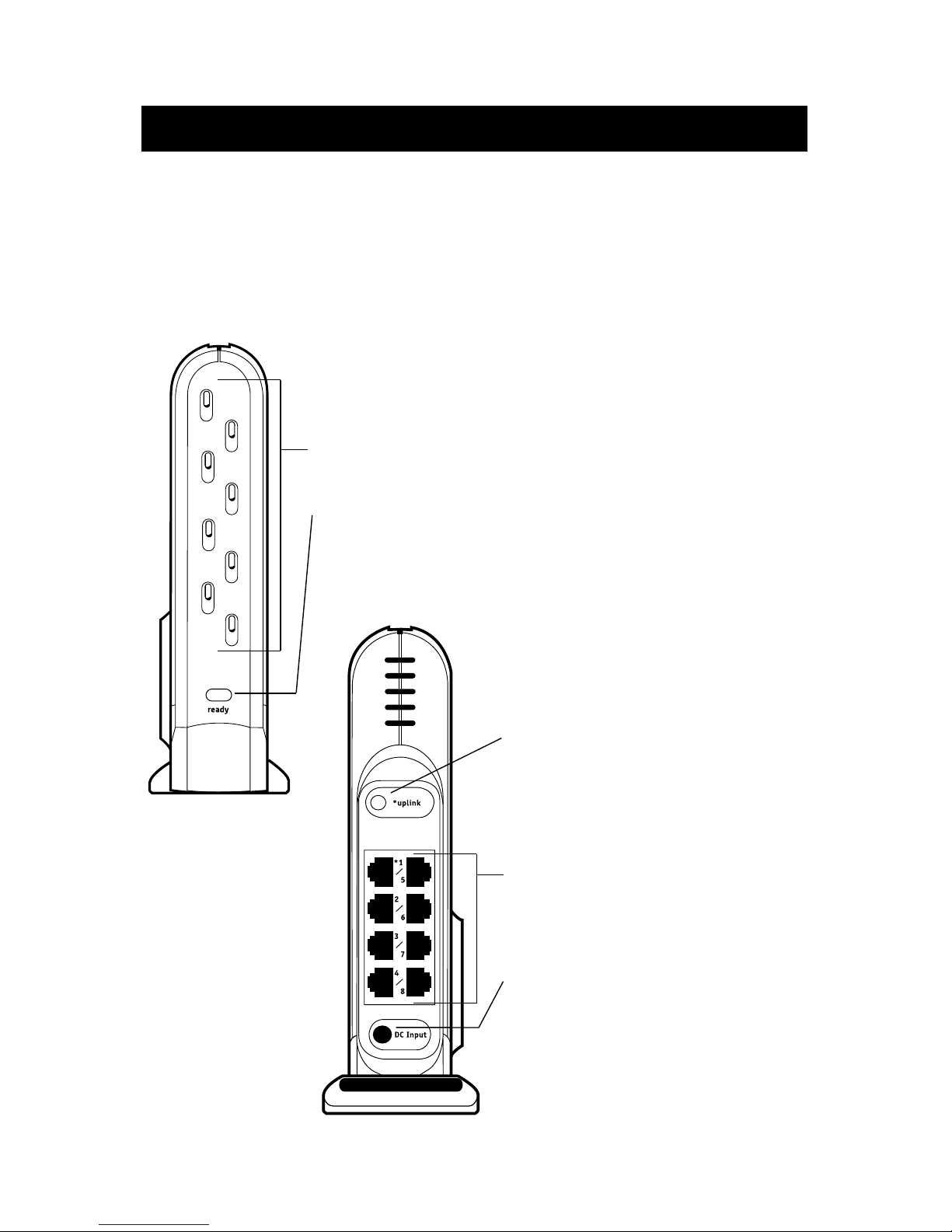

F5D5130-8

Commutateur réseau 10/100 à 8 ports

Description du produit

Voyants d’activité ou d’état

Fournissent des informations concernant le réseau

Voyant d’alimentation

Indique si l’appareil est sous tension ou hors tension

Bouton de liaison montante

Permet d’ajouter facilement d’autres

ports à votre réseau

Face avant

Face arrière

Ports de réseau local

Branchez vos ordinateurs dans ces

ports

Prise de courant continu

Branchez le bloc d’alimentation fourni

dans cette prise

Face avant

Voyant d’alimentation– Lorsqu’il est allumé, indique que le commutateur est

sous tension

Voyants d’activité ou d’état

Ambre–Si le voyant allumé est de couleur ambre, cela signifie qu’il y a

une liaison de 100 Mbit/s (100Base-TX) entre le commutateur à 8

ports et l’ordinateur branché dans ce port.

Vert–Si le voyant allumé est de couleur verte, cela signifie qu’il y a une

liaison de 10 Mbit/s (10Base-T) entre le commutateur à 8 ports et

l’ordinateur branché dans ce port.

Clignotant–Si le voyant de couleur ambre ou verte clignote, cela signifie

que des données circulent entre le commutateur réseau à 8 ports

Belkin et l’ordinateur branché dans ce port.

Face arrière

Prise de courant–Branchez le bloc d’alimentation de 6V c.c. dans cette prise

Ports–Numérotés de 1 à 8. Branchez le câble réseau de l’adaptateur ou de la

carte d’interface réseau de votre PC dans ces ports.Vous pouvez utiliser

indifféremment n’importe quel de ces ports. Par exemple, dans une

configuration à deux ordinateurs, vous pouvez brancher un ordinateur

dans le port 4 et l’autre, dans le port 1.

Bouton de liaison montante—Poussez ce bouton pour convertir le port 1 en

port de liaison montante, ce qui vous permettra d’ajouter des

commutateurs, routeurs et autres composants réseau.

Description du produit

Options d’amarrage Belkin

Anneau d’amarrage Belkin

Belkin a conçu les commutateurs SOHO de façon qu’il soit possible de les

relier à d’autres composants réseau Belkin au moyen d’un anneau d’amarrage

situé sur le côté du module. Cet anneau s’ajustera dans l’anneau

correspondant d’un autre produit pour réseau Belkin, comme un routeur-

passerelle ou un point d’accès sans fil. Placez simplement les modules côte à

côte et poussez-les l’un contre l’autre.

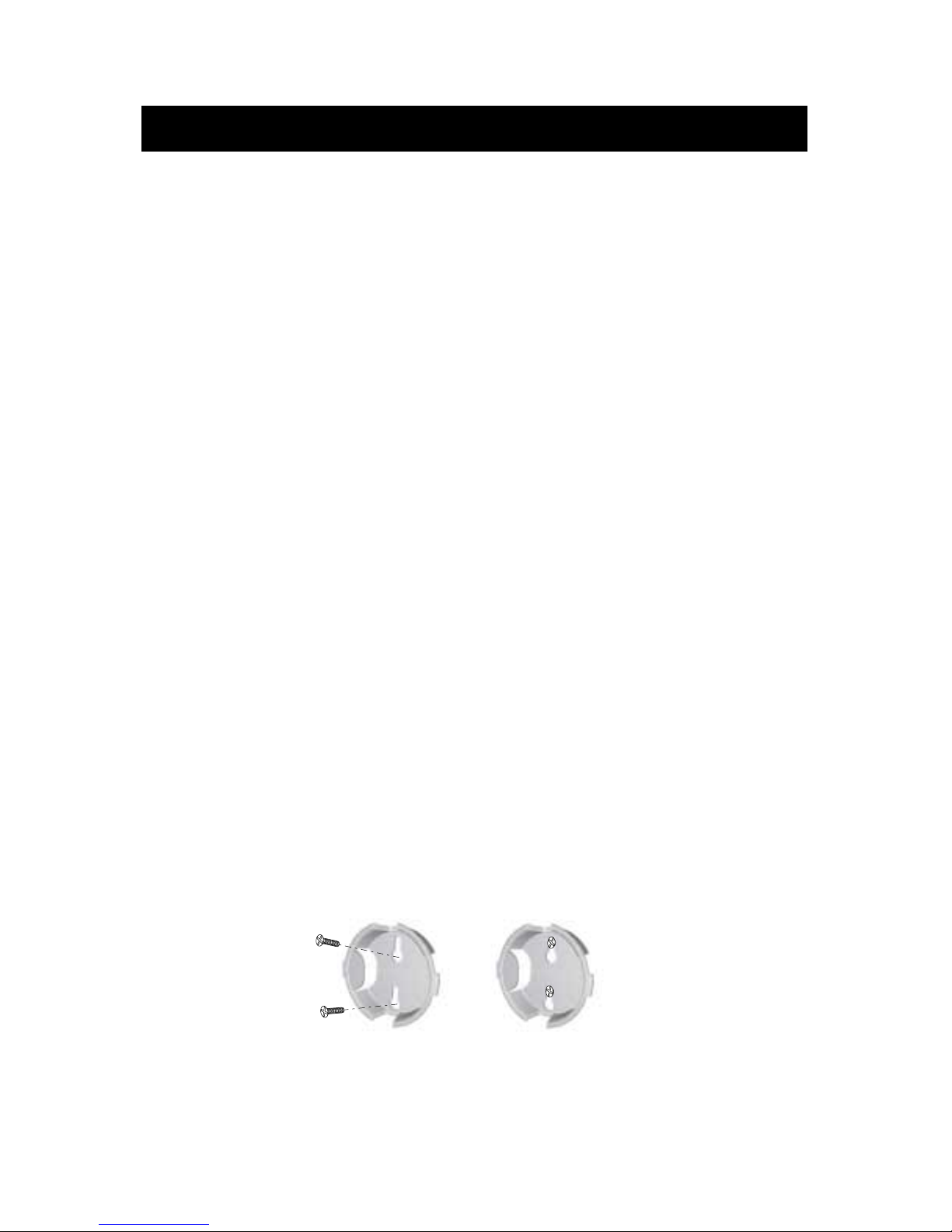

Montage mural

Belkin fabrique un adaptateur qui vous permet d’installer le commutateur au

mur. Vous pouvez vous le procurer directement à partir de son site Web

(belkin.com). Pour le montage mural, suivez les étapes ci-dessous.

1. Utilisez la plaque de montage comme gabarit et marquez l’emplacement

des vis à l’aide d’un crayon.

2. Percez des trous dans le mur et insérez des douilles (non fournies).

3. Insérez les vis dans les douilles et vissez-les assez profondément en vous

assurant de laisser assez de jeu pour pouvoir glisser la plaque de montage

en place et l’accrocher.

4. Enclenchez la plaque de montage mural dans l’anneau d’amarrage du

commutateur Belkin.

5. Alignez les trous de la plaque de montage avec les têtes des vis et poussez

la plaque sur les vis. Faites glisser le commutateur et la plaque de

montage sur les têtes des vis dans un mouvement vers le bas pour les fixer

au mur.

Options d’amarrage Belkin

Création de réseau simple

Raccorder plusieurs ordinateurs en réseau au bureau ou à la maison au

moyen d’un commutateur vous permettra de travailler avec d’autres personnes

et de tirer le meilleur profit qui soit de votre équipement.Vous pourrez

partager des fichiers, des imprimantes et même avoir accès à Internet à partir

de chacun des ordinateurs raccordés à votre réseau.

Alors que l’établissement d’un réseau était à une certaine époque une

opération complexe, Windows 95, 98 et les versions suivantes, utilisées de

pair avec des logiciels et des équipements de mise en réseau comme ceux de

Belkin, ont grandement facilité les choses. La section suivante vous aidera à

établir un réseau simple à la maison ou au bureau. Si vous vous raccordez à

un réseau plus vaste déjà existant, nous vous recommandons de consulter

l’administrateur de votre réseau (celui qui l’a créé initialement) pour connaître

les consignes à suivre pour ajouter d’autres ordinateurs.

Raccordement de trois ordinateurs ou plus

Pour créer votre réseau, vous aurez besoin d’un commutateur ou d’un

concentrateur avec suffisamment de ports pour le nombre d’ordinateurs que

vous avez l’intention de brancher maintenant ou dans un avenir prochain. (Le

modèle F5D5130-5 fournit cinq ports et le F5D5130-8, huit ports.) Bien que

les concentrateurs et les commutateurs exécutent la même fonction, ils le font

de façon différente en termes de performance, d’efficacité et de rapidité.

Alors qu’un concentrateur transmet des informations à tous les ordinateurs

dans votre réseau, un commutateur agit de son côté comme « concentrateur

intelligent » grâce à sa fonction de transmission en différé. En effet, cette

fonction conserve l’adresse IP de l’envoyeur et transmet l’information

uniquement au PC spécifié plutôt qu’à l’ensemble du réseau. Une diminution

du trafic sur le réseau et l’élimination du temps requis pour traiter

l’information acheminée à des destinataires qui ne l’ont pas sollicitée

entraînent une réduction considérable des collisions et des pertes de données

Création de réseau simple

Pour raccorder vos ordinateurs au commutateur Belkin, chacun d’eux doit être

doté d’un adaptateur ou d’une carte d’interface réseau, comme une carte PCI

interne (ordinateurs de bureau), une carte PC (ordinateurs bloc-notes) ou un

adaptateur Ethernet USB (si l’ordinateur a un port USB, ce qui vous évite

d’ouvrir votre PC). Chaque ordinateur est raccordé au commutateur Belkin au

moyen d’un câble CAT5. Vous aurez besoin d’un tel câble pour chaque PC.

1. Assurez-vous de mettre votre commutateur Belkin, votre modem et tous

vos PC hors tension ou de les débrancher du bloc d’alimentation.

2. Installez une carte réseau dans chaque PC (sautez cette étape si cela a déjà

été fait).

3. Connectez la carte réseau de chaque ordinateur au commutateur à l’aide

d’un câble de raccordement Cat5e Ethernet (A3L850-XX-S) à paires

torsadées non blindées (UTP) ou, pour un rendement supérieur, à l’aide

d’un câble de raccordement Cat6 Belkin (A3L980-XX-S).

4. Branchez une extrémité de l’adaptateur du bloc d’alimentation dans la

prise à l’arrière du commutateur et l’autre, dans une prise de courant.

5. Si le voyant d’alimentation est vert, cela signifie que le courant se rend au

commutateur.

6. Allumez vos autres ordinateurs et laissez-les démarrer. Une fois qu’ils ont

démarré, les voyants sur la face avant du commutateur Belkin

(correspondant aux ports dans lesquels des ordinateurs sont branchés)

devraient être allumés. Assurez-vous que vos ordinateurs sont connectés

en vérifiant ces voyants.

Création de réseau simple

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Belkin Changer

Belkin

Belkin FSU234ea Manuel utilisateur

Belkin

Belkin F1U115E - AutoSwitch 2 Port Switch Manuel utilisateur

Belkin

Belkin OmniView F1DP108G Manuel utilisateur

Belkin

Belkin F1DN104F-3 Manuel utilisateur

Belkin

Belkin F5U302 - Wireless USB Hub Manuel utilisateur

Belkin

Belkin 4-Port Mobile Hub Manuel utilisateur

Belkin

Belkin OmniView F1DS102J Manuel utilisateur

Belkin

Belkin OmniView F1DP104Aea Manuel utilisateur

Belkin

Belkin OmniView Professional Series Manuel utilisateur

Belkin

Belkin OmniView 5216K Manuel utilisateur

Belkin

Belkin F1DN116KVM-UN-4 Manuel utilisateur

Belkin

Belkin F1DF102UEA Manuel utilisateur

Belkin

Belkin Wireless Gplus Notebook Card Manuel utilisateur

Belkin

Belkin F1DJ104P-B Manuel utilisateur

Belkin

Belkin F5U302DNGL Manuel utilisateur

Belkin

Belkin OmniView F1DG102P Manuel utilisateur

Belkin

Belkin F1DN104C-3 Manuel utilisateur

Belkin

Belkin F1U125-KIT Manuel utilisateur

Belkin

Belkin Conserve Switch Manuel utilisateur

Belkin

Belkin F1DN002MOD-KM-4 Manuel utilisateur

Belkin

Belkin Network USB Hub Manuel utilisateur

Belkin

Belkin OmniView PRO3 PS/2 Manuel utilisateur

Belkin

Belkin F1DN102KVM-UN-3 Manuel utilisateur

Belkin

Belkin OmniView F1DP116G Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

D-Link

D-Link DES-1226G Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur
