Becker CentronicPLUS SWC548 PLUS Manuel utilisateur
CentronicPLUS
SWC548 PLUS, SWC5416 PLUS
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
4036 630 061 007.10.2021
de Montage- und Betriebsanleitung
Mehrkanalhandsender für Sonnen-Wind-Steuerung bi-
direktional
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
en Assembly and Operating Instructions
Multi-channel hand-held transmitter for sun/wind con-
trol, bidirectional
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept safe for future reference.
fr Notice de montage et d’utilisation
Télécommande multicanaux pour commande soleil/vent
bidirectionnelle
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
nl Montage- en gebruiksaanwijzing
Meerkanaals handzender voor zon-windbesturing bidi-
rectioneel
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.
Inhaltsverzeichnis
Allgemeines............................................................................................. 3
Lizenzinformationen zu OpenSource Software............................................ 3
Gewährleistung........................................................................................ 4
Sicherheitshinweise ................................................................................. 5
Bestimmungsgemäße Verwendung ........................................................... 6
Anzeigen- und Tastenerklärung................................................................. 7
Funktionserklärung .................................................................................. 8
Sender einlernen ....................................................................................11
Einstellen von Schwellwerten ...................................................................12
Handsender auf Werkseinstellungen zurücksetzen ....................................16
Montage Wandhalterung .........................................................................17
Batteriewechsel......................................................................................17
Reinigung...............................................................................................18
Entsorgung ............................................................................................18
Technische Daten ...................................................................................18
Was tun wenn...?.....................................................................................19
Vereinfachte EU-Konformitätserklärung....................................................20
2-de
Allgemeines
Mit den unterschiedlichen Sendekanälen können Produkte wie Rollladen-Son-
nenschutzanlagen, Lichtsteuerungen und Funksteckdosen gesteuert werden.
Eine einfache Bedienung zeichnet dieses Gerät aus.
Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes
die vorliegende Montage- und Betriebsanleitung.
Erklärung Piktogramme
VORSICHT VORSICHT kennzeichnet eine Gefahr, die
zu Verletzungen führen kann, wenn sie
nicht vermieden wird.
ACHTUNG ACHTUNG kennzeichnet Maßnahmen zur
Vermeidung von Sachschäden.
Bezeichnet Anwendungstipps und andere
nützliche Informationen.
Lizenzinformationen zu OpenSource
Software
In diesem Gerät wird freie / OpenSource Software eingesetzt.
Die Lizenztexte sind dem Produkt in der Lizenz-Dokumentation beigefügt, wel-
che an folgendem Symbol erkennbar ist:
Die Lizenztexte der jeweils eingesetzten lizensierten Software können unter
www.becker-antriebe.com/licenses heruntergeladen werden.
3-de
Schriftliches Angebot zum Erhalt der Lizenztexte:
Auf Wunsch wird Becker-Antriebe die Lizenztexte der jeweils eingesetzten li-
zensierten Software zum Selbstkostenpreis, auf einem USB-Stick oder ähnli-
chen Datenträger, zur Verfügung stellen. Hierfür kontaktieren Sie bitte:
licenses@becker‑antriebe.com
Gewährleistung
Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser
Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun-
gen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen,
sodass bauliche Veränderungen nur nach Absprache mit uns und unserer Zu-
stimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorlie-
genden Montage- und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen
Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-
wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des
Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen
und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen
EMV-Vorschriften, beachtet und eingehalten werden.
4-de
Sicherheitshinweise
Allgemeine Hinweise
•Bitte bewahren Sie die Anleitung auf!
•Nur in trockenen Räumen verwenden.
•Verwenden Sie nur unveränderte Originalteile des Steuerungsherstellers.
•Halten Sie Kinder von Steuerungen fern.
•Beachten Sie Ihre landesspezifischen Bestimmungen.
•Verbrauchte Batterie fachgerecht entsorgen. Batterie nur durch identi-
schen Typ (siehe Technische Daten) ersetzen.
VORSICHT
•Halten Sie Personen aus dem Fahrbereich der Anlagen
fern.
•Wird die Anlage durch einen oder mehrere Sender ge-
steuert, muss der Fahrbereich der Anlage während des
Betriebes einsehbar sein.
•Gerät enthält verschluckbare Kleinteile.
5-de
Bestimmungsgemäße Verwendung
Der Sender in der vorliegenden Anleitung darf ausschließlich im Innenbereich
für die Ansteuerung von CentronicPlus kompatiblen Funk-Antrieben und Funk-
Steuerungen verwendet werden.
ACHTUNG
Die Schwellwerte sind mit einer sicherheitsrelevanten Funk-
tion versehen. Eine falsche Einstellung der Schwellwerte
kann zu Schäden an der Sonnenschutzanlage führen. Daher
sollte die Einstellung der Schwellwerte zur Sicherheit Ihrer
Sonnenschutzanlage nur von einem Fachhändler oder unter
dessen Anleitung erfolgen.
•Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem
Störungsrisiko betrieben werden dürfen (z. B. Krankenhäuser, Flughä-
fen).
•Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen ei-
ne Funktionsstörung im Sender oder Empfänger keine Gefahr für Perso-
nen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicher-
heitseinrichtungen abgedeckt ist.
•Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fern-
meldeanlagen und Endeinrichtungen (z. B. auch durch Funkanlagen, die
ordnungsgemäß im gleichen Frequenzbereich betrieben werden).
•Funkempfänger nur mit vom Hersteller zugelassenen Geräten und An-
lagen verbinden.
•Achten Sie darauf, dass die Steuerung nicht im Bereich
metallischer Flächen oder magnetischer Felder installiert
und betrieben wird.
•Funkanlagen, die auf der gleichen Frequenz senden, kön-
nen zur Störung des Empfangs führen.
•Es ist zu beachten, dass die Reichweite des Funksignals
durch den Gesetzgeber und die baulichen Maßnahmen
begrenzt ist.
6-de

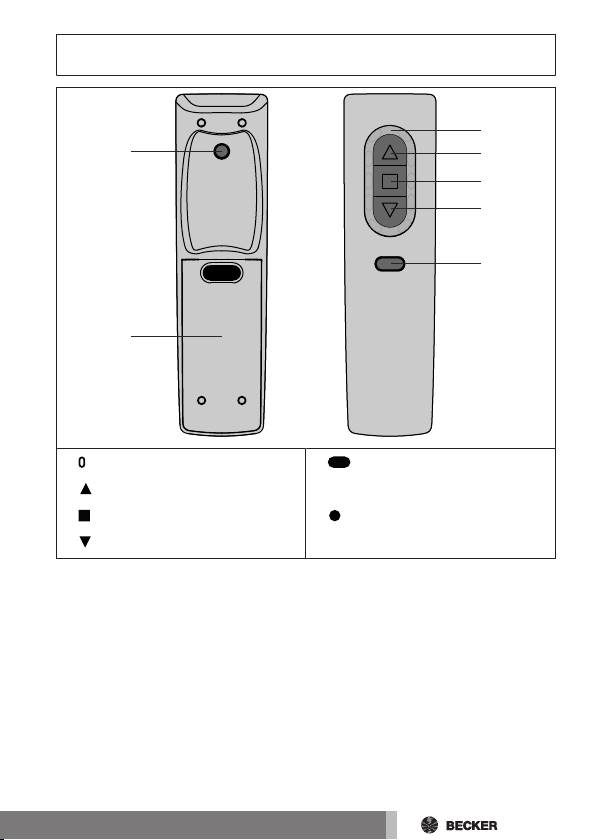

Anzeigen- und Tastenerklärung
1
2
3
4
5
6
7
1. -LED Ring
2. -Taste
3. -Taste (STOPP)
4. -Taste
5. -Funktionstaste
6. Batteriefach
7. -Einlerntaste
7-de
Funktionserklärung
LED-Ring
Anzeige von:
•Rückmeldungen vom Empfänger
•Kanalwahl
•Manuell / Automatik
•Schwellwerte / Dimmwerte
•Batteriestatus
•Visuelle Unterstützung während der Inbetriebnahme
Tastenblock , ,
•Fahrbefehle
•Manuell / Automatik Umschaltung
•Zwischenposition I + II
Funktionstaste
•Kanal- / Gruppenwahl / Zentralbefehl
•Abfrage / Einstellung von Schwellwerten
•Abfrage / Einstellung der Reaktion auf Regen
Einlerntaste / Programmiertaste
•Umfeldscan, sowie Auswahl und Einlernen von Empfängern
•Hinzufügen und Entfernen von Empfängern zur Installation
•Zurücksetzen auf Werkseinstellung
•Hinzufügen von weiteren Sendern zur Installation
8-de
Kanal- / Gruppenwahl / Zentralbefehl
Der Kanal eines Senders kann in einen oder mehrere Empfänger eingelernt
werden. Es werden immer nur die Kanäle angezeigt, in denen Empfänger ein-
gelernt sind. Die Ansteuerung eines Kanals ist ein Individualbefehl, die mehre-
rer Kanäle ein Gruppenbefehl bzw. ein Zentralbefehl.
Eine Gruppe besteht aus max. 4 Kanälen und ist einer Farbe zugeordnet.
Je nach Modell/Ausstattung des Senders können mehrere Gruppen ausge-
wählt werden.
Angezeigt werden die einzelnen Kanäle durch das Aufleuchten eines Viertels
im LED Ring. Vier Kanäle bilden eine Gruppe und werden durch unterschiedli-
che Farben dargestellt.
Leuchtet der komplette LED Ring in einer der Gruppenfarben ist diese Gruppe
ausgewählt. Beim Gruppenbefehl werden alle Kanäle der ausgewählten Grup-
pe angesteuert.
Leuchtet der komplette LED Ring weiß ist der Zentralbefehl ausgewählt. Beim
Zentralbefehl werden alle Kanäle aller Gruppen angesteuert.
Kanal 1 Kanal 2 Kanal 3 Kanal 4 Gruppe Zentralbe-
fehl
8-Kanal Handsender
Kanal Gruppe Farbe
LED Ring
Kanal 1 - 4 Gruppe 1 grün
Kanal 5 - 8 Gruppe 2 rot
Kanal 1 - 8 Gruppe alle
(Zentralbefehl)
weiß
9-de
16-Kanal Handsender
Kanal Gruppe Farbe
LED Ring
Kanal 1 - 4 Gruppe 1 grün
Kanal 5 - 8 Gruppe 2 rot
Kanal 9 - 12 Gruppe 3 gelb
Kanal 13 - 16 Gruppe 4 hellblau
Kanal 1 - 16 Gruppe alle
(Zentralbefehl)
weiß
Manuell / Automatik
Mit der STOPP-Taste können Sie die Einstellung „Manuell“ oder „Automatik“
anzeigen und auswählen. In der Einstellung „Manuell“ werden nur manuelle
Fahrbefehle und Notsignale ausgeführt. In der Einstellung „Automatik“ werden
zusätzlich auch automatische Fahrbefehle ausgeführt. Erfolgt im Automatik-
betrieb ein manueller Fahrbefehl, werden die automatischen Funktionen nicht
unterbrochen.
3s Durch Drücken der STOPP-Taste für 3 Sekunden
wird der aktuelle Zustand angezeigt.
Automatik-
modus:
Der LED Ring leuchtet grün.
Manueller
Modus:
Der LED Ring leuchtet rot.
Unterschied-
liche Modi:
Der LED Ring leuchtet gelb.
5s Durch Drücken der STOPP-Taste für 5 Sekunden
schalten Sie zwischen Manuell- und Automatik-
modus hin und her.
10-de
Ce manuel convient aux modèles suivants
1
Table des matières
Langues :
Autres manuels Becker Émetteur
Becker
Becker Centronic EasyControl EC5410A-II Manuel utilisateur
Becker
Becker Centronic EasyControl EC245-II Manuel utilisateur
Becker
Becker Centronic MemoControl MC415 Manuel utilisateur
Becker
Becker Centronic EasyControl EC545-II Manuel utilisateur
Becker
Becker Centronic MemoControl MC411-III Manuel utilisateur
Becker
Becker Centronic MemoControl MC441 Manuel utilisateur
Becker
Becker CentronicPLUS EC541 PLUS Manuel utilisateur
Becker
Becker Centronic EasyControl EC545A-II Manuel utilisateur
Becker
Becker B-Tronic VarioControl VC3201B Manuel de la liste des pièces
Becker
Becker Centronic EasyControl EC315 Manuel utilisateur
Becker
Becker Centronic EasyControl EC141-II Manuel utilisateur
Becker
Becker Centronic SunWindControl SWC241 Manuel utilisateur
Becker
Becker Centronic SunWindControl SWC241-II Manuel utilisateur
Becker
Becker CentronicPLUS EC548 PLUS Manuel utilisateur
Becker
Becker Centronic / B-Tronic EasyControl EC715 Manuel utilisateur
Becker
Becker Centronic MemoControl MC441-II Manuel utilisateur
Becker
Becker Centronic VarioControl VC421A Manuel utilisateur
Becker
Becker B-Tronic VarioControl VC5801B Manuel utilisateur
Becker
Becker Centronic EasyControl EC415A-III Manuel utilisateur
Becker
Becker EasyControl EC711 Manuel utilisateur
Manuels Émetteur populaires d'autres marques
Dejero
Dejero EnGo 3x Manuel utilisateur
Rosemount
Rosemount 4600 Manuel utilisateur
Speaka Professional
Speaka Professional 2342740 Manuel utilisateur
trubomat
trubomat GAB 1000 Manuel utilisateur
Teledyne Analytical Instruments
Teledyne Analytical Instruments LXT-380 Manuel utilisateur
Rondish
Rondish UT-11 Manuel utilisateur
