Avery Dennison TCS Mode d’emploi
01/09 Rev. 5.02-01 MANUAL
TCS
Ersatzteilliste / Spare Parts List
Abdeckungen + Anschluss /
Coverings + Adapter......................................2
Gehäuse / Housing........................................3
Materialführung / Material guidance...............4
Elektroteile / Electric parts .............................6
Messer + Pusher / Cutter + Pusher ...............7
Motor / Motor..................................................9
Kleinteile / Small parts .................................10
Index deutsch...............................................11
Index english................................................12
01/09 Rev. 5.02-01 MANUAL Ersatzteilliste / Spare Parts List
TCS
2
Abdeckungen + Anschluss / Coverings + Adapter
ID Bezeichnung Designation Part Number
1 ZSB Abdeckung Covering assy. A1412
2 Abdeckung Messermotor Covering cutter motor A1312
3 Schutz 2 Protection 2 A1319
4 ZSB Schutz Protection assy. A1609
5* Stahlwelle ZSB Steel shaft assy. A1411
6 Anschluss ZSB Adapter assy. A1415
7 Klemmplatte Clip A1332
8 Rändelschraube Thumb screw A1340
9 Distanzplatte Distance plate A2489
10 Klebemaßstab Scale label A1359
11 Bundbuchse MFM-0408-06 Bushing A1388
12 Seitlicher Schutz Lateral protection A6659
*) Für TCS bis Seriennr. 0285780105-STAC gilt: Zusammen mit der Befestigungswelle muss auch das
Führungsblech (Seite 5) erneuert werden. Bitte beide Teile zusammen bestellen!
Mind the following for TCS up to serial no. 0285780105-STAC: The Guide plate (page 5) must be
exchanged together with this part! Please order both parts together!
5
6
7 8
1 2 3
4
10
11 11
12
01/09 Rev. 5.02-01 MANUAL Ersatzteilliste / Spare Parts List
TCS
3

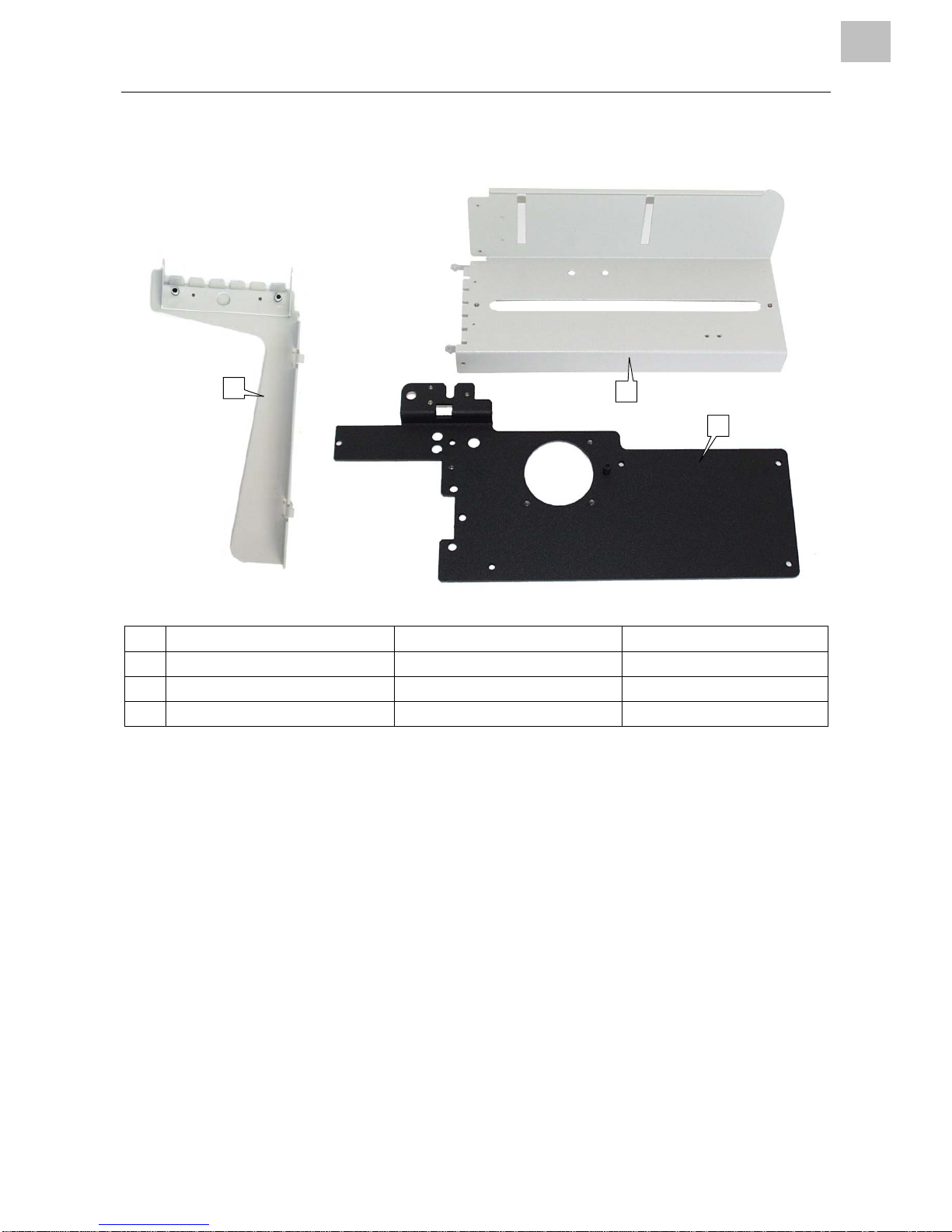

Gehäuse / Housing
ID Bezeichnung Designation Part Number
1 Führung rechts Right guide A1328
2 Konsole 1 Console A1333
3 Adapter Adapter A1322
1 2
3
01/09 Rev. 5.02-01 MANUAL Ersatzteilliste / Spare Parts List
TCS
4
Materialführung / Material guidance
ID Bezeichnung Designation Part Number
4 Schwinge Balancer A1342
5 Drehfeder Torsion spring A1313
6 ZSB Plattformverlängerung Platform extension assy. A1589 (15 bis 18 mm Breite/Width)
A1590 (18 bis 22 mm Breite/Width)
A1591 (22 bis 28 mm Breite/Width)
A1592 (28 bis 35 mm Breite/Width)
A1593 (35 bis 40 mm Breite/Width)
A1594 (40 bis 53 mm Breite/Width)
7 Fahne Flag A1325
8 Plattform Platform A1336
9 Achse – dünn Axle A1323
10 Antistatikbürste Antistatic brush A1321
11 Klemmstift TLX-604-Stapler Clamping pin 95688
12 Drehknopf Textil-Stapler Rotary knob 95696
13 Klemmschraube TLX-604-Stapler Clamping screw 95686
14 Feder VD 115 D Spring 95698
15 Klettverschluss Velcro strap A1316
16 Sicherungskappe Locking cap A9005
4
12
8
7
6
5
9
10
13
11
14
15
16
01/09 Rev. 5.02-01 MANUAL Ersatzteilliste / Spare Parts List
TCS
5
Materialführung Typ I / Material guidance type I
(bis Seriennr. / up to serial no.
0285780105-STAC)
Materialführung Typ II / Material guidance type II
(ab Seriennr. / serial no. 0285780105-STAC or
higher)
ID Bezeichnung Designation Part Number
1 Umrüstsatz TCS ZSB Modification kit TCS assy. A1890
2* Führungsblech Guide plate A1326
3 Stahlblech Steel plate A2492
4 Aluminiumplatte Aluminium plate A2499
5 Stahlachse Steel axle A2494
6 Kunststoffplatte Plastic plate A2500
*) Für TCS bis Seriennr. 0285780105-STAC gilt: Zusammen mit diesem Teil muss auch die Befestigungswelle
Stahlwelle ZSB (Seite 2) eingebaut werden! Bitte beide Teile zusammen bestellen!
Mind the following for TCS up to serial no. 0285780105-STAC: The Steel shaft assy. (page 2 ) must be
exchanged together with this part! Please order both parts together!
1
2 2 3
4
5
6
01/09 Rev. 5.02-01 MANUAL Ersatzteilliste / Spare Parts List
TCS
6
Elektroteile / Electric parts
ID Bezeichnung Designation Part Number
1 Mikroschalter Micro switch A1404
2 Headsensor 64 Headsensor A1187
3 Reedschalter Reed switch A1397
4 Kabelbaum Cable harness A1405
5 Flachbandkabel Ribbon cable 95632-01
2
3
4
1
5
01/09 Rev. 5.02-01 MANUAL Ersatzteilliste / Spare Parts List
TCS
7
Messer + Pusher / Cutter + Pusher
ID Bezeichnung Designation Part Number
1 Flachmesser Flat knife A1335
2 Flachmesser ZSB Flat knife A2300
3* Druckfeder Compression spring A1327
4 Pusher 2 Pusher 2 A1363
5 Pusher 1 Pusher 1 A1337
6 ZSB Rändelschraube Thumb screw assy. A1341
7 Schiebeteil Sliding part A1362
8 Kunststoffblock Plastic block A1884
9 Kunststoffführung Plastic guide A25661
A25652
10 Antistatikbürste (Pusher) Antistatic brush (Pusher) A1317
11 Führung Guidance A24933
A25104
12* Madenschraube Set screw A1314
13* Stahldruckstück Pressure part A2491
14 Stange Rod A2472
15 Anfederung Spring holder A1360
16 Abdeckblech Cover A1779
2
3*
4
1
5
6
7
9
10
10
11
12*
13*
14
15
16
01/09 Rev. 5.02-01 MANUAL Ersatzteilliste / Spare Parts List
TCS
8
*) Vergrößert dargestellt. / Scaled picture.
1) Führung linke (Motor-)Seite / Guide for left (motor) side.
2) Führung rechte Seite / Guide for right side.
3) Für TCS ab Seriennr. 0285780105-STAC (passt nur für Motorseite!) / For TCS with serial
no. 0285780105-STAC or higher (fits only on motor side!).
4) Für TCS ab Seriennr. 0285780105-STAC (passt nur für Außenseite!) / For TCS with serial
no. 0285780105-STAC or higher (fits only on outer side!).
01/09 Rev. 5.02-01 MANUAL Ersatzteilliste / Spare Parts List
TCS
9
Motor / Motor
ID Bezeichnung Designation Part Number
1 Schrittmotor 64 Stepping motor A0936
2 ZSB Zugstange + Lager Draw rod + bearing A1708
3 Fixierscheibe Fixing disc A1354
4 Clips-Lager MCM-05-02 Clips bearing 98179
5 ZSB Kurbel Crank assy. A1410
6 Lichtschrankenfahne Photo switch flag A1361
7 Kunststoffplatte Plastic plate A2489
8 Stahlschelle Steel clip A2490
9 Schraube Screw A2133
2
3
4
1
6
5
3
9
7
8
01/09 Rev. 5.02-01 MANUAL Ersatzteilliste / Spare Parts List
TCS
10
Kleinteile / Small parts
ID Bezeichnung Designation Part Number
1 ZSB Kleinteileset Small parts set assy. A1712
