Avery Dennison LA-SO Manuel utilisateur

08/09 Rev. 5.03-01 SERVICE-HANDBUCH / SERVICE MANUAL

LA-SO

Verfügbarkeit von Ersatzteilen..................... .................................................................................2

..................................................................... Availability of spare parts.........................................2

Befestigungsplatte ....................................... Mounting plate.........................................................3

Anschlussbox............................................... Connector box .........................................................4

Ventilblock.................................................... Valves......................................................................5

Druckminderer ............................................. Pressure reducer.....................................................6

Schwenkarm................................................ Swivelling arm..........................................................7

Spare PartsErsatzteile

08/09 Rev. 5.03-01 SERVICEANLEITUNG Spare Parts Catalog

LA-SO

Verfügbarkeit von Ersatzteilen /

Jedes Ersatzteil ist einer von vier Kategorien zugeordnet, die den voraussichtlichen

Bedarf an diesem Teil wiederspiegeln. Für jede der Kategorien ist in der Er-satzteil-

tabelle eine Spalte vorgesehen. Wenn das Er-satzteil in die entsprechende Katego-

rie fällt, ist in der Spalte ein „X“ zu finden.

Availability of spare parts

Each spare part is assigned to one of four categories, depending on the forecasted

demand of the part. Each category has a different shorthand, which is put down on

top of the appropriate column of the spare parts chart.

Kat. Kürzel Bedeutung Lieferzeit

1 VT Verschleißteil 24 Stunden

2 EET empfohlenes Ersatzteil 24 Stunden

3 ET Ersatzteil 24 Stunden

4 -- Ersatzteil auf Anfrage

Cat. Shorth. Meaning Delivery time

1 WP Wear part 24 hours

2 RSP Recommended spare part 24 hours

3 SP Spare part 24 hours

4 -- Spare part on request

08/09 Rev. 5.03-01 SERVICE-HANDBUCH / SERVICE MANUAL Spare Parts Catalog

LA-SO

ID Bezeichnung Designation Teilenummer

Part Number ET

SP EET

RSP VT

1 Stützluftdüse ZSB Support air nozzle assy. A100239 X

2Stoßdämpfer Shock absorber A100387 X

3 Kappe Cap A100610 X

4Drossel-Rückschlagventil On-way restrictor A9830 X

Befestigungsplatte / Mounting plate

08/09 Rev. 5.03-01 SERVICE-HANDBUCH / SERVICE MANUAL Spare Parts Catalog

LA-SO

ID Bezeichnung Designation Teilenummer

Part Number ET

SP EET

RSP VT

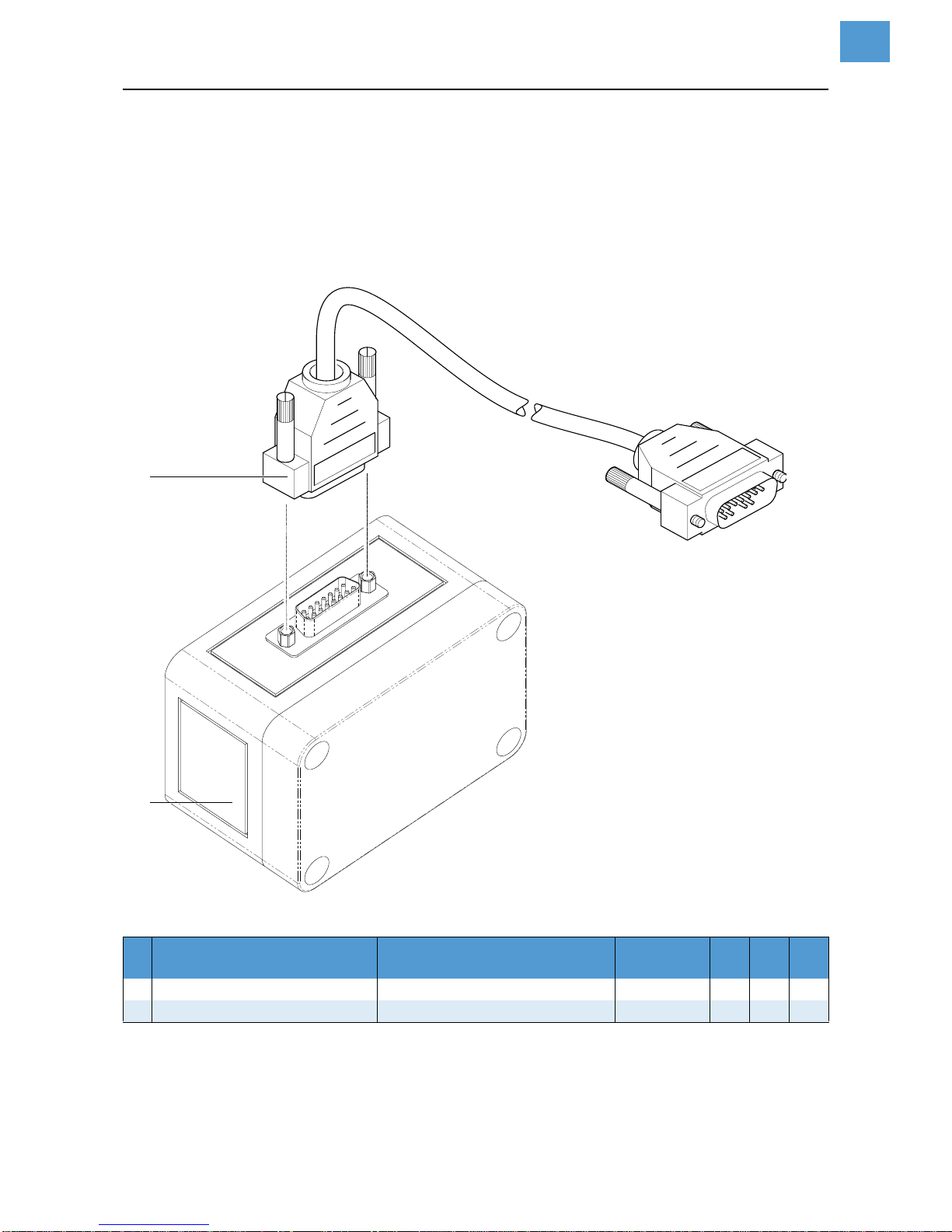

1 Anschlussbox Connector box A9394 X

2Anschlusskabel LA-SO - ALX92x Connection cable LA-SO - ALX92x A3744 X

Anschlussbox / Connector box

08/09 Rev. 5.03-01 SERVICE-HANDBUCH / SERVICE MANUAL Spare Parts Catalog

LA-SO

ID Bezeichnung Designation Teilenummer

Part Number ET

SP EET

RSP VT

1 L-Steckverschraubung QSML-M5-6 Push-in/threaded l-fit. QSML-M5-6 A4468 X

2Magnetventil Solenoid valve A5886 X

3 Steckdosenkabel (Markierung AIR) Socket connector (Marking AIR) A5896 X

4Steckdosenkabel (Markierung CYL) Socket connector (Marking CYL) A5895 X

5 Steckverschraubung QSM-M5-6 Push-in fitting QSM-M5-6 A4476 X

6Magnetventil Solenoid valve A5887 X

7 Schalldämpfer Silencer A4466 X

8Drosselventil Flow control valve A9519 X

9 Homeposition-Sensor Home position sensor A100611 X

10 L-Steckverschraubung QSL-1/4-10 L-shape push-in fitting QSL-1/4-10 A8806 X

11 Einschaltventil On-off valve A100551 X

12 Mehrfachverteiler QSLV2-1/4-6 Multiple distributor QSLV2-1/4-6 A100566 X

13 Abdeckkappe Cover A100559 X

Ventilblock / Valves

10 11

08/09 Rev. 5.03-01 SERVICE-HANDBUCH / SERVICE MANUAL Spare Parts Catalog

LA-SO

ID Bezeichnung Designation Teilenummer

Part Number ET

SP EET

RSP VT

1 Druckminderer Pressure reducer assy. A9398 X

Druckminderer / Pressure reducer

08/09 Rev. 5.03-01 SERVICE-HANDBUCH / SERVICE MANUAL Spare Parts Catalog

LA-SO

Schwenkarm / Swivelling arm

ID Bezeichnung Designation Teilenummer

Part Number ET

SP EET

RSP VT

1 Andruckrolle Contact pressure roller A9900 X X X

2Lamellenstopfen Plug A9892

3 Lüfter Fan 99766

4Andruckplatte Pressure plate A9980 X X
