ASUS P5K Deluxe 2-3

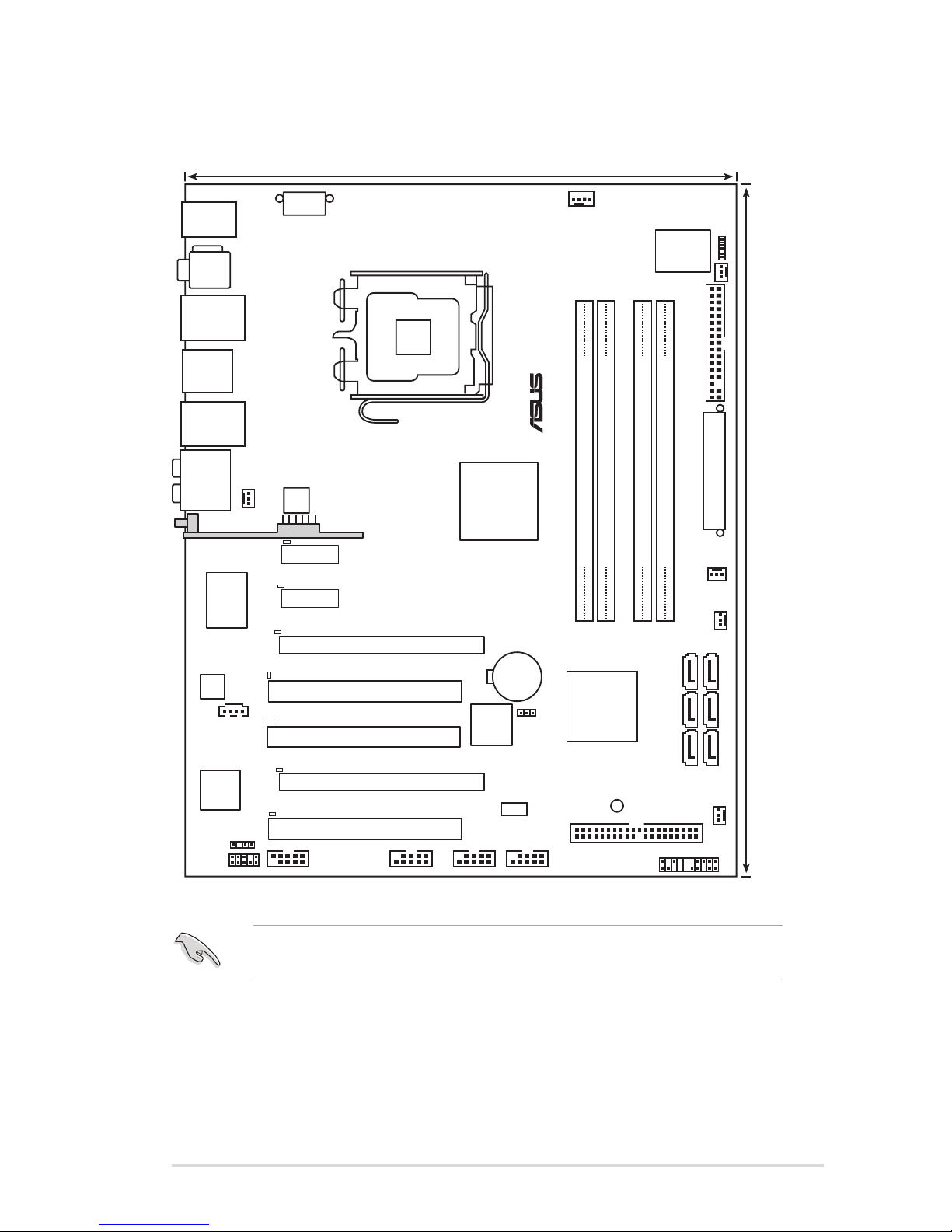

2.2.3 Motherboard layout

PANEL

P5K DELUXE

AAFP

CHASSIS

24.5cm (9.6in)

30.5cm (12.0in)

CPU_FAN

DDR2 DIMM_A1 (64 bit,240-pin module)

CHA_FAN4

FLOPPY

Super

I/O

agere

L-FW3227-100

PCIEX1_2

PCIEX16_2

CLRTC

Intel

ICH9R

EATXPWR

CR2032 3V

Lithium Cell

CMOS Power

Intel

P35

PCI1

USB1112

LAN1_USB12

KB_USB56

LAN2_USB34

PCIEX16_1

PCI2

PCI3

JMB363

CHA_FAN1

RTL8110SC

SPDIF_OUT

LGA775

CHA_FAN3

IE1394_2 USB78

SATA1

SATA3

EATX12V

AD1988B

88E8056

PWR_FAN

DDR2 DIMM_A2 (64 bit,240-pin module)

DDR2 DIMM_B1 (64 bit,240-pin module)

DDR2 DIMM_B2 (64 bit,240-pin module)

PCIEX1_1

CHA_FAN2

SATA2

SATA4

SATA5

SATA6

AUDIO

F_ESATA12

SPDIF_O12

COM1

BIOS

PRI_EIDE

SB_PWR

DET_X1_1

DET_X1_2

DET_X16_1

DET_X16_2

DET_PCI2

DET_PCI1

DET_PCI3

USB910

Refer to 2.7 Connectors for more information about rear panel connectors and

internal connectors.

ASUS P5K Deluxe 2-31

8. ATX power connectors (24-pin EATXPWR, 2x4-pin EATX12V)

These connectors are for ATX power supply plugs. The power supply plugs

are designed to t these connectors in only one orientation. Find the proper

orientation and push down rmly until the connectors completely t.

7. Chassis intrusion connector (4-1 pin CHASSIS)

This connector is for a chassis-mounted intrusion detection sensor or switch.

Connect one end of the chassis intrusion sensor or switch cable to this

connector. The chassis intrusion sensor or switch sends a high-level signal to

this connector when a chassis component is removed or replaced. The signal

is then generated as a chassis intrusion event.

By default , the pin labeled “Chassis Signal” and “Ground” are shorted with

a jumper cap. Remove the jumper caps only when you intend to use the

chassis intrusion detection feature.

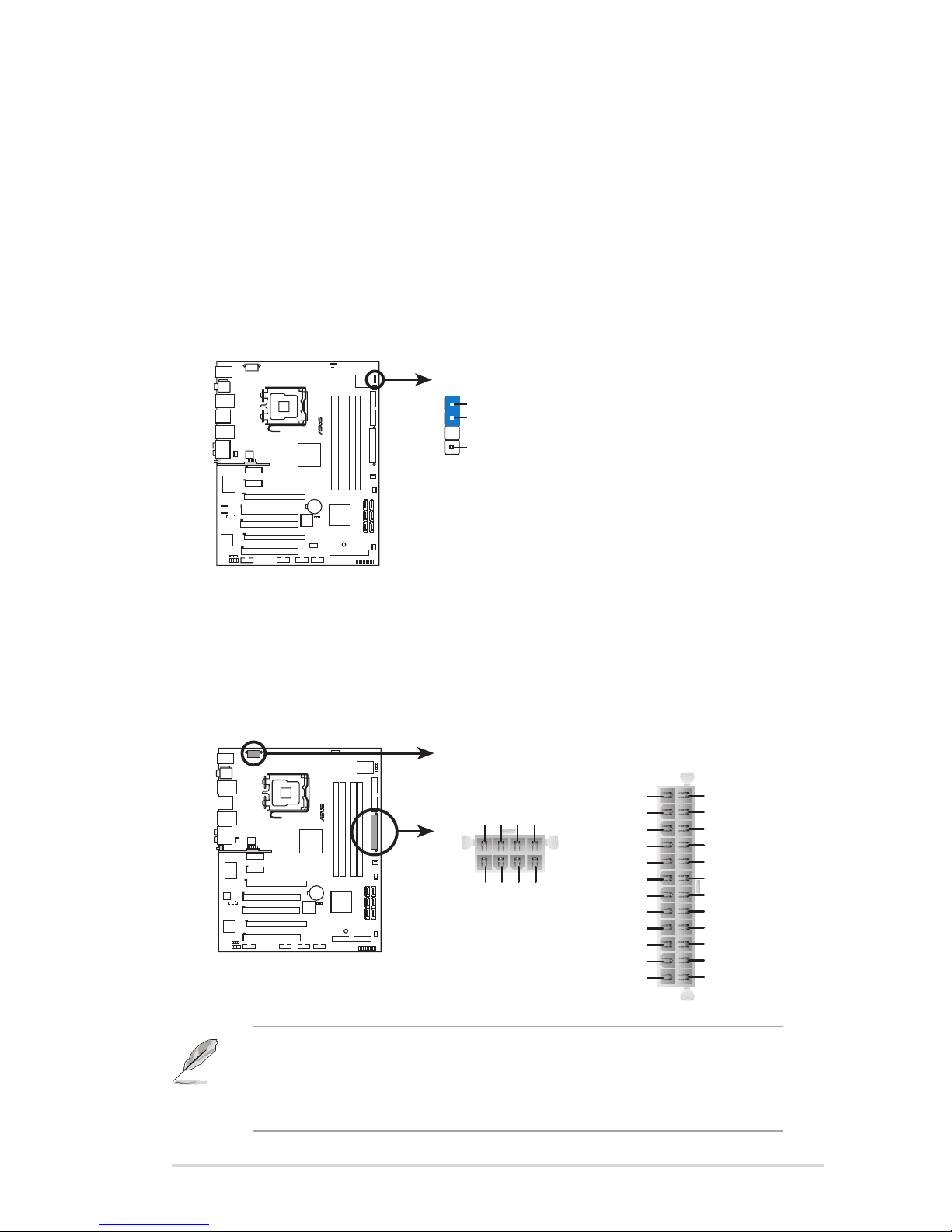

P5K DELUXE

P5K DELUXE Chassis intrusion connector

CHASSIS

+5VSB_MB

Chassis Signal

GND

(Default)

P5K DELUXE

P5K DELUXE ATX power connectors

EATXPWREATX12V

+3 Volts

Ground

+5 Volts

Ground

Power OK

+5V Standby

+12 Volts

-5 Volts

+5 Volts

+3 Volts

-12 Volts

Ground

PSON#

Ground

+5 Volts

+12 Volts

+3 Volts

+5 Volts

Ground

GND +12V DC

• Make sure to remove the cap on the EATX12V connector before connecting

an 8-pin EPS +12V power plug.

• Use only either a 4-pin ATX12V or an 8-pin EPS +12V power plug for the

EATX12V connector.
