Asus ROG RYUJIN II Series Manuel utilisateur
15060-0LM10100
Q19970
Revised Edition V2
February 2022
Quick Start Guide (English)
快速使用指南（繁體中文）
快速使用指南（簡體中文）
クイックスタートガイド ( 日本語 )
Guide de démarrage rapide (Français)
Schnellstartanleitung (Deutsch)
Краткое руководство (Pyccкий)
Guía de inicio rápido (Español)
Guia de consulta rápida (Português)
Kratko uputstvo za početak (Srpski)
Vodič za hitri začetek (Slovenščina)
Vodič za brzi početak (Hrvatski)
Hızlı Başlangıç Kılavuzu (Türkçe)
Quick Start Guide
2
1 x ROG RYUJIN II AIO Cooler 1 x AIO Fan Controller *2/3 x 12cm NOCTUA iPPC Fan
1 x Intel Mounting Bracket
(Installed on the AIO cooler by default)
1 x Intel Backplate 1 x AMD Mounting Bracket
1 x ARGB to MB Cable *1 x 3-way/2-way Fan Cable 1 x ROG Fan Controller VHB Tape
Package contents
包裝內容物 / 包裝內容物 / パッケージ内容 /Contenu de la boîte / Verpackungsinhalt / Комплект
поставки / Contenido del paquete / Conteúdo da embalagem / Sadržaj paketa / Vsebina paketa /
Sadržaj pakiranja / Paket içeriği / /
ROG RYUJIN II Series
3
*8/12 x UNC 6-32x30mm Fan Screws *16/24 x UNC 6-32x8mm Radiator Screws 4 x LGA 115X/1200 Stando Screws
4 x LGA 2011/2011-3/2066 Stando Screws 4 x LGA 1700 Stando Screws 4 x AM4 Stando Screws
4 x Thumbscrew caps *16/24 x Washers
Quick Start Guide
4
NOTE: The Intel Mounting bracket comes pre-installed on the AIO Cooler.
Intel 安裝支架預裝於一體式散熱器上。
Intel 安裝支架預裝於一體式散熱器上。
工場出荷時、Intel 用マウントブラケットはポンプヘッドに装着されています。
Le support de xation Intel est préinstallé sur le système de refroidissement AIO.
Die Intel Montagehalterung ist beim AIO-Kühler bereits vorinstalliert.
Усилительная пластина для процессоров Intel предварительно установлена на систему охлаждения.
El soporte de instalación de Intel se proporciona preinstalado en el refrigerador AIO.
O suporte de montagem Intel está pré-instalado no Refrigerador AIO.
Intel konzola za montiranje dolazi sa već instaliranom AIO ventilatorom.
Intelov montažni nosilec je vnaprej nameščen na hladilnik AIO.
Intel nosač za montažu dolazi već ugrađen na AIO hladilu.
Intel Montaj braketi, AIO Soğutucusuna önceden kurulmuş olarak gelir.
.AIOIntel
.Intel
ROG RYUJIN II Series
5
Package contents....................................................................................................................................2
Installing the AIO cooler.......................................................................................................................6
Intel .........................................................................................................................................................................7
AMD........................................................................................................................................................................10
Installing the AIO Radiator...................................................................................................................14
Connect the AIO pump cables ...........................................................................................................16
Install the AIO Fan Controller..............................................................................................................17
Fan Controller headers..........................................................................................................................18
Download control software.................................................................................................................20
Support and FAQ.....................................................................................................................................21
Contents
Quick Start Guide
6
Installing the AIO cooler
安裝一體式散熱器 / 安裝一體式散熱器 / 製品の取り付け / Installer le système de
refroidissement AIO / Installieren des AIO-Kühlers / Установка системы охлаждения / Instalar el
refrigerador AIO / Instalar o Refrigerador AIO / Instaliranje AIO kulera / Namestitev hladilnika AIO /
Ugradnja AIO hladila / AIO soğutucuyu takma / /
NOTE: The illustrations in this section are for reference only, but the installation steps remain the same.
本章節圖示僅供參考，但安裝步驟是相同的。
本章節圖示僅供參考，但安裝步驟是相同的。
本書に掲載されているイメージは一例です。お使いのモデルやご利用環境によって、位置や名称が異なる場合があ
ります。
Les illustrations de cette section sont fournies à titre indicatif uniquement, toutefois les étapes d’installation restent les
mêmes.
Die Abbildungen in diesem Abschnitt dienen nur der Veranschaulichung, aber die Installationsschritte bleiben die gleichen.
Иллюстрации в этом разделе приведены только для справки, но этапы установки остаются неизменными.
Las ilustraciones de esta sección son solo para referencia, pero los pasos de instalación siguen siendo los mismos.
As ilustrações apresentadas nesta secção servem apenas como referência, mas os passos de instalação são os mesmos.
Ilustracije u ovom odeljku služe samo za primer, ali koraci tokom instalacije ostaju isti.
Slike v tem poglavju so simbolične, vendar so navodila za namestitev enaka.
Ilustracije u ovom odjeljku služe samo kao referenca, ali upute za ugradnju ostaju iste.
Bu bölümdeki resimler yalnızca referans amaçlıdır, ancak kurulum adımları aynı kalır.
ROG RYUJIN II Series
7
INTEL
Intel

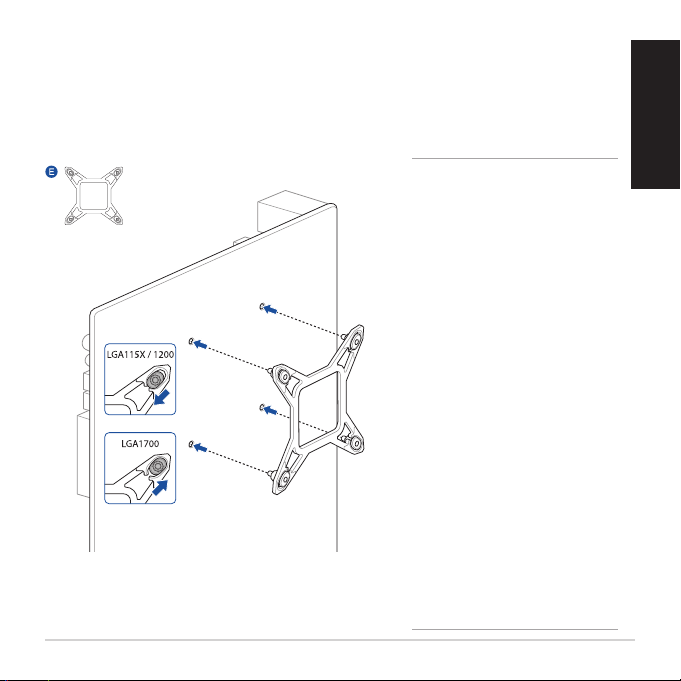

A. Install the Intel backplate
安裝 Intel 背板支架 / 安裝 Intel 背板支架 / Intel 用バックプレートの取り付け / Installez la
plaque arrière Intel / Installieren Sie die Intel Rückplatte / Установка усилительной пластины
Intel / Instalar la placa posterior de Intel / Instalar a placa de suporte Intel / Instaliranje Intel
zadnje ploče / Namestite hrbtno ploščo Intel / Ugradite stražnju ploču Intel / Intel arka plakayı
takın / Intel /
NOTE: Skip step A for LGA 20XX sockets.
注意：若處理器為 LGA 20XX 插槽，請跳過
步驟 A。
注意：若處理器為 LGA 20XX 插槽，請跳過
步驟 A。
ご参考 : LGA 20XX ソケットの場合、ス
テップ A をスキップします。
REMARQUE : Ignorez l’étape A pour les
sockets LGA 20XX.
HINWEIS: Lassen Sie Schritt A für LGA 20XX
Sockel aus.
ПРИМЕЧАНИЕ: Для сокета LGA 20XX
пропустите шаг A.
NOTA: Omita el paso A para los zócalos LGA
20XX.
NOTA:Ignorar o passo A para sockets LGA
20XX.
NAPOMENA: Preskočite korak A za utičnice
LGA 20XX.
OPOMBA: Preskočite korak A za vtičnice LGA
20XX.
NAPOMENA: Preskočite korak A za podnožja
LGA 20XX.
NOT: LGA 20XX soketleri için A adımını atlayın.
.
.
Quick Start Guide
8
INTEL
For LGA 115X/1200 socket
For LGA 20XX socket
For LGA1700 socket
B. Install the Intel stando screws
安裝 Intel 支撐螺絲 / 安裝 Intel 支撐螺絲 / スタンドオフの取り付け / Installez les vis
d’espacement Intel / Befestigen Sie die Intel Abstandsbolzenschrauben / Установка стоек Intel /
Instalar los tornillos separadores Intel / Instalar os parafusos separadores Intel / Instaliranje Intel
stando šrafova / Namestite Intelove namestitvene vijake / Ugradite Intel vijke za razmak / Intel
ayırma vidalarını takın / Intel / Intel
ROG RYUJIN II Series
9
INTEL
C. Install the AIO pump
安裝一體式水泵 / 安裝一體式水泵 / ポンプヘッドの取り付け / Installez la pompe AIO
/ Installieren Sie die AIO-Pumpe / Установка насоса СВО / Instalar la bomba AIO / Instalar
a bomba AIO / Instaliranje AIO pumpe / Namestite črpalko AIO / Ugradite AIO crpku / AIO
pompasını kurun / AIO / AIO
Quick Start Guide
10
AMD
AMD
A. Remove the Intel Mounting Bracket
移除 Intel 安裝支架 / 移除 Intel 安裝支架 / Intel 用マウントブラケットの取り外し / Retirez
le support de xation Intel / Entfernen Sie die Intel Montagehalterung / Снятие крепежной
рамки для процессоров Intel / Quitar el soporte de instalación Intel / Remover o suporte de
montagem Intel / Uklanjanje Intel montažne zagrade/ Odstranite Intelov montažni nosilec
/ Uklonite Intel nosač za montažu / Intel Montaj Braketini Çıkarın / Intel /
Intel
