User’s

Guide

InFocus Corporation

27700B SW Parkway Avenue

Wilsonville, Oregon 97070-9215

1-800-294-6400 •503-685-8888

Fax: 503-685-8887

http://www.infocus.com

In Europe:

InFocus International B.V.

Strawinskylaan 585

1077 XX Amsterdam,The Netherlands

Phone: +31 20 579 2000

Fax: +31 20 579 2999

In Asia:

238A Thomson Road

#18-01/04 Novena Square

Singapore 307684

Telephone: (65) 6334-9005

Fax: (65) 6333-4525

>>>>>>>

Übereinstimmungserklärung

Hersteller: InFocus Corporation, 27700B SW Parkway Ave. Wilsonville, Oregon 97070, USA

Europäische Niederlassung: Strawinskylaan 585, 1077 XX Amsterdam, Niederlande

Wir erklären, dass dieser Projektor die folgenden Direktiven und Normen erfüllt, und

übernehmen die volle Verantwortung für diese Erklärung:

EMC Direktive 89/336/EEC, Ergänzt durch 93/68/EEC

EMC:EN 55022

EN 55024

EN 61000-3-2

EN 61000-3-3

Niederspannungsdirektive 73/23/EEC, ergänzt durch 93/68/EEC

Sicherheit: EN 60950: 2000

Juni 2003

Warenzeichen

Apple, Macintosh und PowerBook sind Warenzeichen oder eingetragene Warenzeichen von

Apple Computer, Inc. IBM ist ein Warenzeichen oder eingetragenes Warenzeichen von

International Business Machines, Inc. Microsoft, PowerPoint und Windows sind

Warenzeichen oder eingetragene Warenzeichen von Microsoft Corporation. Adobe und

Acrobat sind Warenzeichen oder eingetragene Warenzeichen von Adobe Systems

Incorporated. InFocus, ProjectorNet und LP sind Warenzeichen oder eingetragene

Warenzeichen von InFocus Corporation.

FCC-Warnung

Diese Ausrüstung wurde getestet und in Übereinstimmung mit den Grenzwerten für ein

digitales Gerät der Klasse A gemäß Teil 15 der FCC-Richtlinien befunden. Diese Grenzwerte

bieten angebrachten Schutz vor schädlichen Störungen, wenn die Ausrüstung in im

kommerziellen Umfeld betrieben wird. Diese Ausrüstung erzeugt und verwendet

Radiofrequenzenergie und strahlt diese möglicherweise ab. Wenn sie nicht in

Übereinstimmung mit der Anleitung installiert wird, verursacht sie möglicherweise Störungen

der Funk- und Radiokommunikation. Der Einsatz der Ausrüstung in Wohnumgebungen

verursacht möglicherweise Störungen. In diesem Fall ist der Benutzer verpflichtet, die

Störungen zu beheben, und ist selbst für die damit verbundenen Kosten verantwortlich.

EN 55022 Warnung

Dies ist ein Produkt der Klasse A. In einer Wohnumgebung kann das Produkt

Funkstörung verursachen, sodass der Benutzer unter Umständen angemessene

Maßnahmen ergreifen muss. Zu den typischen Nutzungsumgebungen gehören

Konferenzräume, Sitzungszimmer und Auditorien.

Kanada

Dieses digitale Gerät der Klasse A stimmt mit der kanadischen ICES-003 überein.

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Zulassungen

UL, CUL, TÜV, GOST

Unter Umständen gelten weitere länderspezifische Zulassungsvorschriften, siehe

Produktzertifizierungsetikett.

InFocus behält sich das Recht vor, das Produktangebot und technische Daten

jederzeit und ohne Vorankündigung zu ändern.

Warnung zur Fernbedienung

Laserstrahlungsgerät der Klasse II; Wellenlänge 650 nm; Maximalleistung 1 mW. Die

Fernbedienung stimmt mit den zutreffenden Anforderungen unter 21 CFR 1040.10 und

1040.11 überein. Die Fernbedienung stimmt mit den zutreffenden Anforderungen unter

EN 60 825-1: 1994 +A11 überein.

Nicht in den Laserstrahl blicken, der an der

Vorderseite der Fernbedienung ausgegeben wird.

Inhaltsverzeichnis

Einführung 5

Anschließen eines Computers 7

Erforderliche Computerverbindungen 7

Anzeigen eines Computerbildes 9

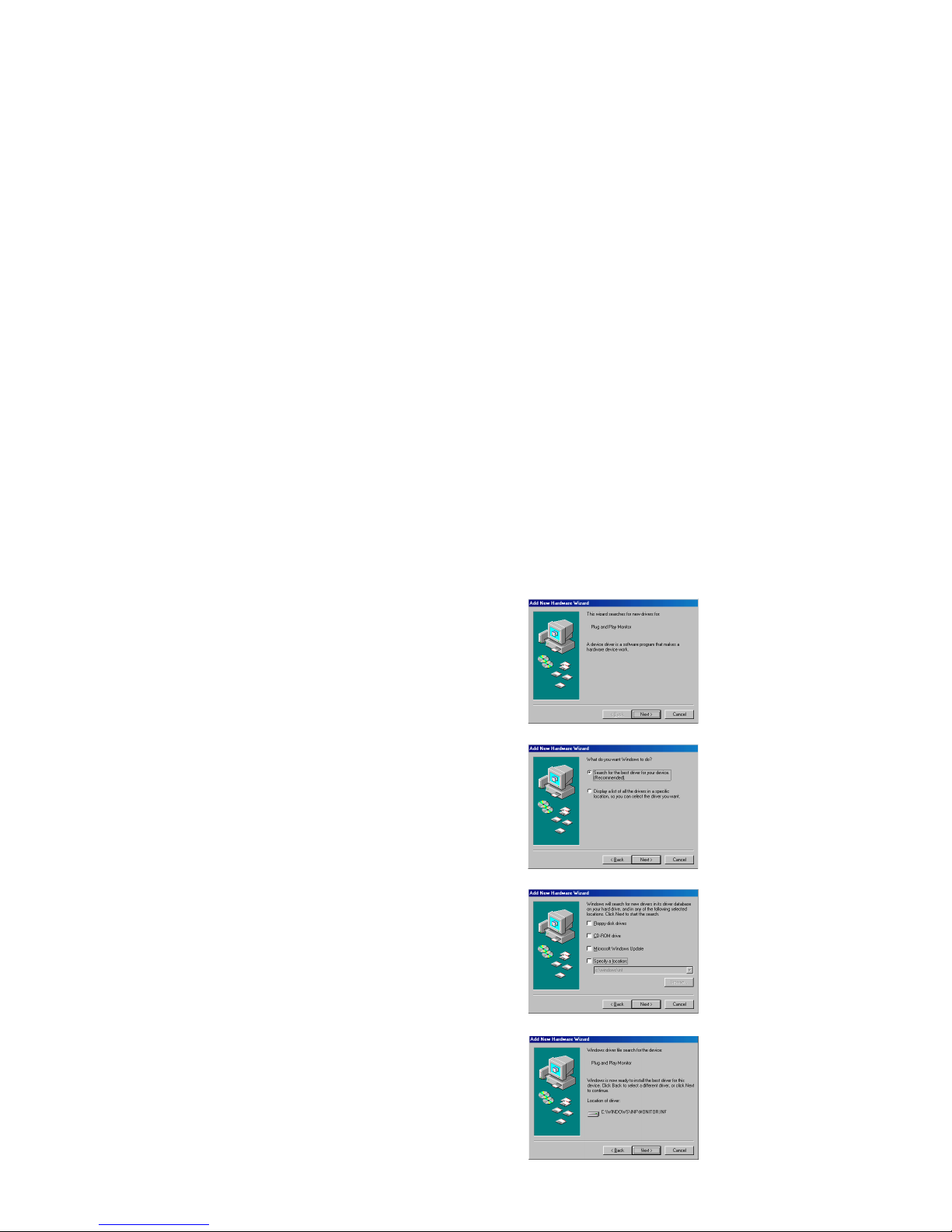

Erstbenutzung des Projektors unter Windows 98 10

Bildeinstellung 12

Anschließen eines Videogerätes 13

Anzeigen eines Videobildes Bild 14

Abschalten des Projektors 16

Fehlerbehebung für die Einrichtung 16

Verwenden des Tastenfeldes 24

Verwenden der Fernbedienung 25

Verwenden des Audiosystems 26

Optimieren Computerbilder 27

Präsentationsfunktionen 27

Optimieren Videobilder 28

Benutzerdefinierte Anpassung des Projektors 28

Verwenden der Menüs 29

Bildmenü 30

Einstellungsmenü 33

Wartung 37

Reinigen der Linse 37

Auswechseln der Linse 37

Auswechseln der Projektionslampe 38

Reinigen des Staubfilters 40

Verwenden der Sicherheitssperre 40

Anhang 41

Zubehör 41

Rote LED-Anzeige und Projektorfehler 42

Projizierte Bildgröße 42Falls Sie mit der Einrichtung von Projektionssystemen

vertraut sind, verwenden Sie beiliegende Schnell-Einrichtungskarte (Quick Setup).

Vollständige Einzelheiten zum Anschluss und Betrieb des Projektors finden Sie in

dieser Benutzeranleitung. Eine elektronische Version dieser Benutzeranleitung in

verschiedenen Sprachen ist auf der im Lieferumfang enthaltenen CD verfügbar oder

kann von unserer Website bezogen werden.

Die Website enthält darüber hinaus technische Angaben (interaktive Berechnung

der Bildgröße, Laptop-Aktivierungsbefehle, Ausgänge der Anschluss-Pins, Glossar,

Produktdatenblatt), einen Web-Store zum Einkaufen von Zubehör und eine Seite

zur Online-Registrierung. Eine Liste aller Kontaktnummern und relevanter Web-

Adressen finden Sie auf der hinteren Umschlaginnenseite.

Wichtige Betriebsinformationen bezüglich Sicherheit

• Stellen Sie den Projektor in einer horizontalen Position, nicht mehr als

15 Grad von der Achse abweichend, auf.

• Platzieren Sie den Projektor in einem gut belüfteten Bereich und ohne

Behinderung von Ansaug- oder Abluftöffnungen. Stellen Sie den

Projektor nicht auf ein Tischtuch, das unter Umständen die

Luftöffnungen abdecken kann, oder eine andere weiche Abdeckung.

• Stellen Sie den Projektor mindestens 1,2 m von jeglichen Heiz-/

Kühlsystem entfernt auf.

• Verwenden Sie ausschließlich genehmigte Deckenbefestigungen.

• Verwenden Sie ausschließlich das gelieferte Netzkabel. Es wird eine

Stromschiene mit Netzfilter empfohlen.

• Für ordnungsgemäße Einschalt- und Abschaltverfahren in dieser

Anleitung nachschlagen.

• In dem unwahrscheinlichen Fall, dass die Lampe zerbricht, werfen Sie

alle im Umfeld befindlichen Lebensmittel weg, und säubern Sie die

Bereiche auf allen Seiten des Projektors gründlich. Waschen Sie nach

dem Reinigen der Bereiche und Berühren der zerbrochenen Lampe Ihre

Hände. Dieses Produkt enthält eine Lampe, die eine sehr geringe

Menge Quecksilber enthält. Das Produkt gemäß den geltenden

Vorschriften und Verordnungen entsorgen. Weitere Informationen

finden Sie unter www.eiae.org.

Befolgen Sie diese Anweisungen, um während der Lebensdauer des

Projektors optimale Bildqualität und Lampenbetriebsdauer zu

gewährleisten. Nichtbefolgung dieser Anweisungen kann die Garantie

beeinträchtigen. Die vollständigen Einzelheiten dieser Garantie finden Sie

im Abschnitt „Garantie“ am Ende dieser Benutzeranleitung.

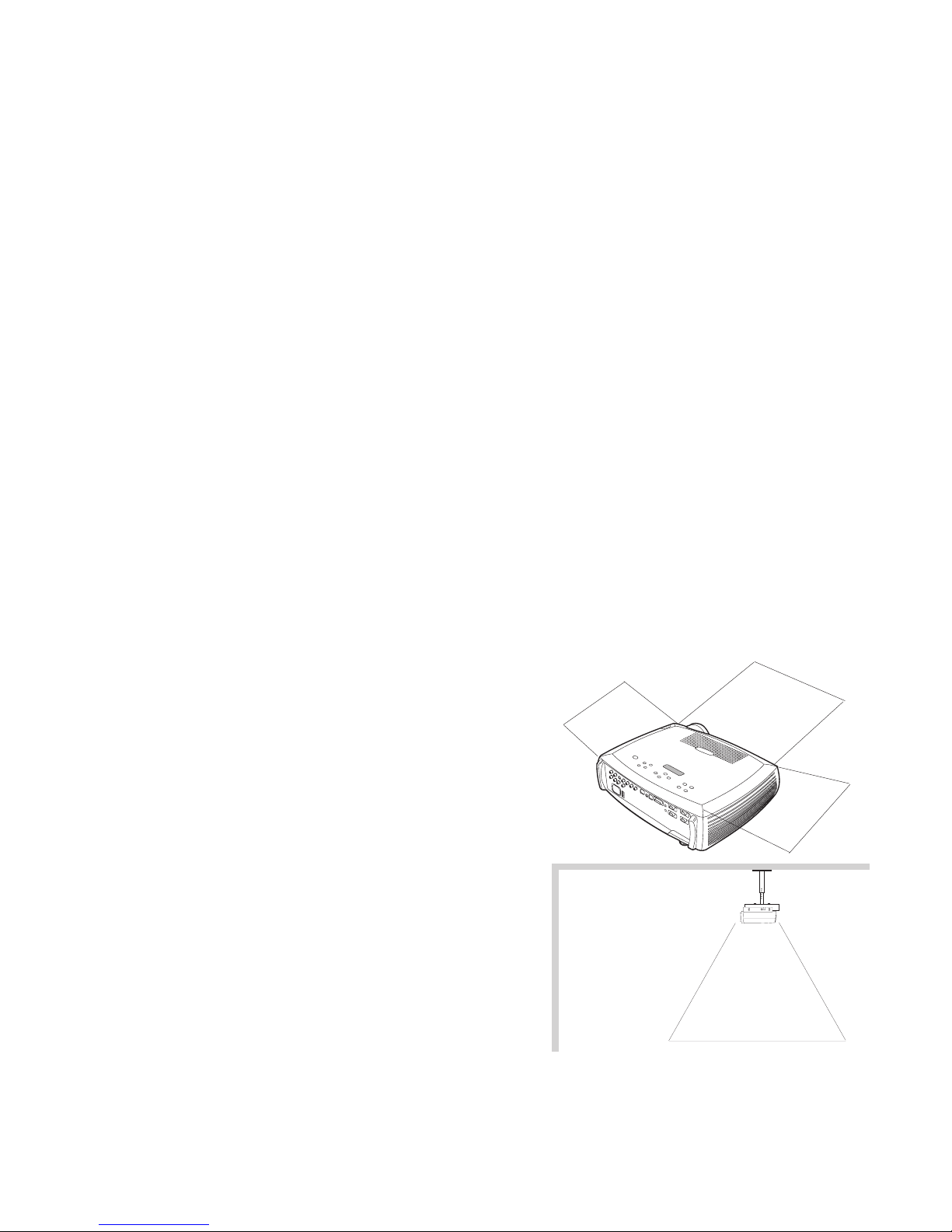

Platzieren Sie keine Objekte oder Personen seitlich im Bereich bis 60 cm des Projektors.

Für Anwendungen mit Deckenbefestigung sollte dieser Bereich 150 cm betragen.

1.5m

0,6 m 0,6 m

0,6 m

Einführung

Der neue digitale Projektor umfasst drei Computer- und drei Videoeingänge und

verfügt über XGA 1024x768-Auflösung. Wahlfreie, durch den Benutzer

austauschbare Linsen für kurze und lange Projektionsentfernungen verleihen

diesem Produkt Flexibilität für viele verschiedene Anwendungen. Der Projektor

kann einfach angeschlossen, eingesetzt und unterhalten werden. Ein Statusfenster

oben am Projektor liefert kontinuierlich Feedback über den Status des Projektors.

Online-Registrierung

Registrieren Sie den Projektor auf der Website, um Produktaktualisierungen,

Bekanntmachungen und Registrierungsvorteile zu erhalten. Die Web-Adresse

finden Sie auf der hinteren Umschlaginnenseite.

Enthaltene Teile

Projektorkomponenten und -funktionen

Dokumentation

Fernbedienung

Computer

Kabel

Projektor

Linsenabdeckung

Strom-

kabel Audio-/Videokabel

Audiokabel USB-Kabel

Abdeckung

Komponent-

VESA-Adapter

Ta s t e n f e l d

Lautsprecher

Zoom

Fokus

Fußentriegelung

Fernbedienungs-

empfänger

(IR)

Lüftungs-

öffnung

Anschlüsse

Ausrichtungs-

fuß

Heißluftöffnung

Statusfenster

Anschlussfeld

Der Projektor bietet mehrere Computer- und Video-Anschlüsse:

• 1 M1-D (HD, DVI und Computer)

• 2 VESA (HD, HD-Komponent und Computer)

•1Komponent-RCA

•1S-Video

• 1 Composite RCA

• 1 USB-Maus (ausschließlich zur Verwendung mit dem Computer 2-Eingang)

• 1 PS/2-Maus (ausschließlich zur Verwendung mit dem Computer 3-Eingang)

Ebenfalls enthalten ist ein serieller RS-232-Anschluss für serielle Steuerung und ein

RJ-45-Anschluss für vernetzte Steuerung über ProjectorNet-Software. Die CLI-

Spezifikationen (Command Line Interface) und -Befehle sind auf unserer Website

aufgeführt.

Ein 2,5-mm-Ministecker-Trigger bietet einen 12-Volt-Gleichspannungsausgang.

Der Trigger liefert eine konstante Ausgangsspannung, solange der Projektor

angeschaltet ist. Wenn Sie die Projektionsleinwand mit dem Trigger verbinden, rollt

die Projektionsleinwand beim Anschalten des Projektors automatisch aus und kehrt

beim Abschalten des Projektors wieder in die Lagerstellung zurück. Sie müssen

diese Funktion im Menü "System" aktivieren. Siehe Seite 34.

Wireless Projektion

Für kabellose digitale Projektion können Sie den M1-Anschluss des

Projektors in Verbindung mit InFocusLiteShowWireless Adapter und

Software verwenden. Für weitere Informationen wenden Sie sich an einen

autorisierten InFocus-Händler oder besuchen Sie unsere Website (siehe

hintere Umschlaginnenseite dieser Benutzeranleitung).

computer 2

network

audio in

computer in

trigger

monitor out

serial control

audio in

computer 1

USB

PS/2

computer 3

Verriegelung

Strom-

anschluss

M1-D Computer

Monitor

S-Video

Composite

Computer

Audio

externe

Lautsprecher

(Audioausgang) RJ-45

PS/2-

USB- Leinwand-

Trigg e r

RS232, serielle Steuerung

Maus

VESA-Computer

Komponent-Video

Video Netztaste

Leinwandtriggerverbindung

2,5-mm-Monostecker

+12 V

Erde

zum Leinwandrelais (für Einzelheiten siehe Informationen

des Leinwandherstellers)

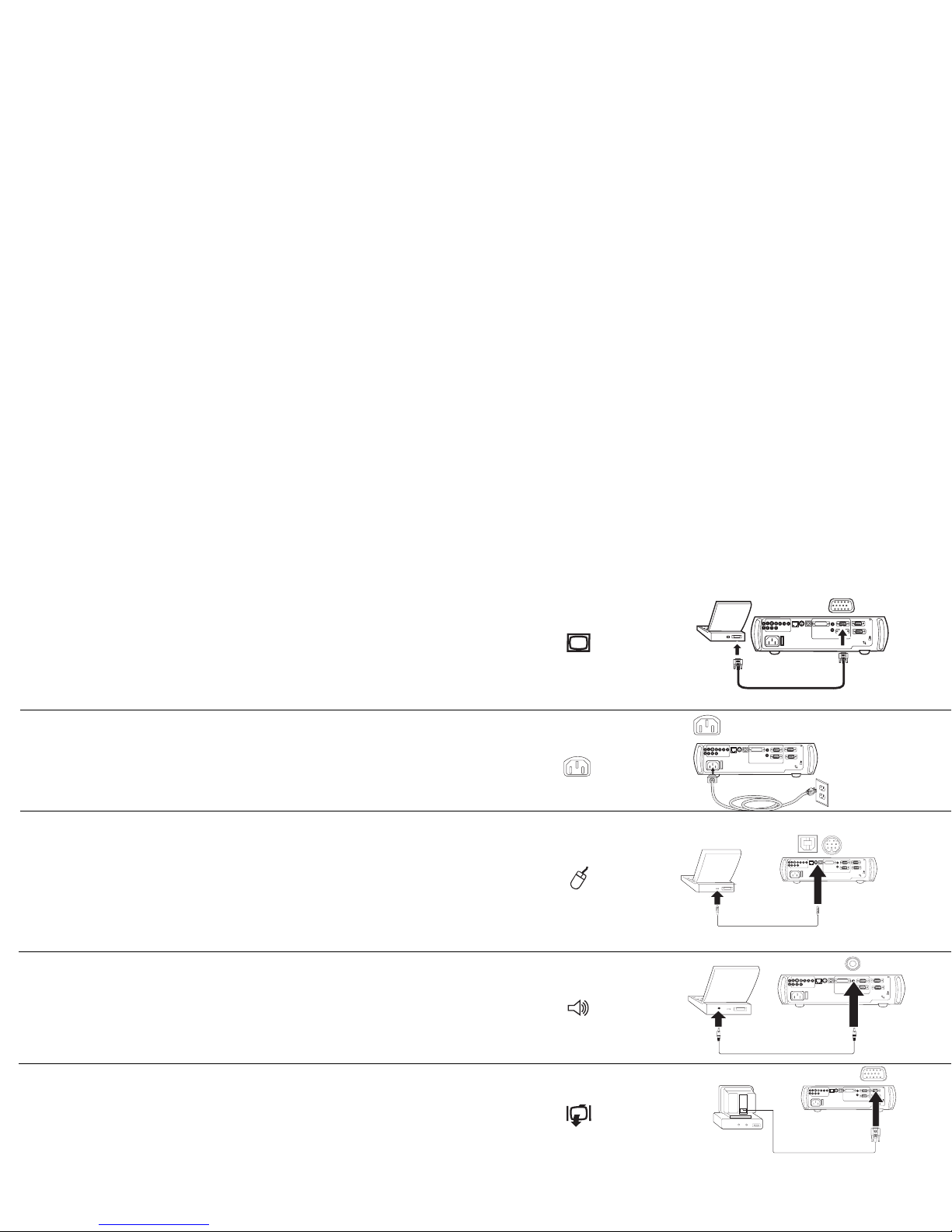

Anschließen eines Computers

Erforderliche Computerverbindungen

Schließen Sie das Ende des Computerkabels an den Anschluss Computer 2 des

Projektors an. Verbinden Sie das Ende mit dem Videoanschluss des Computers.

Wenn Sie einen Desktop-Computer verwenden, müssen Sie zuerst das

Monitorkabel vom Videoanschluss des Computers trennen.

Schließen Sie das schwarze Netzkabel an den Anschluss an der Rückseite des

Projektors und an eine Steckdose an.

HINWEIS: Verwenden Sie stets das mit dem Projektor gelieferte Netzkabel.

Optionale Computerverbindungen

Um die Computermaus mit der Fernbedienung des Projektors zu kontrollieren,

schließen Sie das USB-Kabel an den USB-Anschluss des Projektors und an den

Computer an. Um die USB-Funktionalität nutzen zu können, müssen USB-Treiber

installiert werden. Weitere Informationen finden Sie auf Seite 11. Wenn der

Computer über einen PS/2-Anschluss verfügt, schließen Sie ein optionales PS/2-

Kabel an den PS/2-Anschluss des Projektors und an den Computer an. Der USB-

Eingang ist für Computer 2, der PS/2-Eingang ist für Computer 3.

Um Ihrer Präsentation Ton hinzuzufügen, schließen Sie das Audiokabel an den

Computer und an den Anschluss Audio In des Projektors an.

Wenn Sie einen Desktop-Computer verwenden und das Bild sowohl auf dem

Computer- als auch auf dem Projektionsbildschirm sehen möchten, schließen Sie

das Monitorkabel an den Anschluss Monitor Out des Projektors an.

Computerkabel anschließen

computer 2

network

audioin

computer in

trigger

monitor out

serial control

audioin

computer 1

USB

mouse

computer 3

Netzkabel anschließen

computer 2

network

audioin

computer in

trigger

monitor out

serial control

audioin

computer 1

USB

mouse

computer 3

USB- oder PS/2-Kabel anschließen

computer2

network

audioin

computerin

trigger

monitorout

serialcontrol

audioin

computer1

USB

mouse

computer3

computer 2

network

audioin

computer in

trigger

monitor out

serial control

audioin

computer 1

USB

mouse

computer 3

Audiokabel anschließen

Monitorkabel anschließen

computer2

network

audioin

computerin

trigger

monitorout

serialcontrol

audioin

computer1

USB

mouse

computer3

Falls Sie es vorziehen, den Computer über ein optionales M1-D-Kabel mit dem

Projektor zu verbinden, schließen Sie ein Ende dieses Kabels an den M1-Anschluss

des Computers und das andere Ende Anschluss Computer 1 des Projektors an.

Sie können den Projektor vom LCD-Kontrollfeld oder vom Computer aus steuern,

indem Sie ein RS-232-Kabel mit dem Serial (seriellen) Anschluss des Projektors

verbinden. Bestimmte RS-232-Befehle sind im Abschnitt „Service and Support“

auf unserer Website zu finden.

Der Projektor kann mithilfe der ProjectorNet Netzwerksoftware über den

Netzwerkanschluss gesteuert werden.

Wenden Sie sich an einen autorisierten Händler oder besuchen Sie unsere Website

für Informationen zu ProjectorNet.

M1-D-Kabel anschließen

computer 2

network

audioin

computer in

trigger

monitor out

serial control

audioin

computer 1

USB

mouse

computer 3

RS-232-Kabel anschließen

computer 2

network

audioin

computer in

trigger

monitor out

serial control

audioin

computer 1

USB

mouse

computer 3

Network computer2

network

audioin

computerin

trigger

monitorout

serialcontrol

audioin

computer1

USB

mouse

computer3

Netzwerkkabel anschließen

Anzeigen eines Computerbildes

Entfernen Sie die Linsenabdeckung.

Drücken Sie die Netztaste an der Rückseite des Projektors in die Position “1” und

drücken Sie dann die Netztaste oben am Projektor oder auf der Fernbedienung.

Die LED-Anzeige blinkt grün, und die Ventilatoren laufen an. Wenn die Lampe

aufleuchtet, wird der Startbildschirm eingeblendet und die LED leuchtet grün auf.

Es kann eine Minute dauern, bis das Bild die volle Helligkeit erreicht.

? Kein Startbildschirm? Hilfe auf Seite 17.

Schalten Sie den Computer ein.

Das Computerbild sollte auf dem Projektionsbildschirm erscheinen. Falls das nicht

der Fall ist, drücken Sie die Computertaste auf dem Tastenfeld des Projektors.

Vergewissern Sie sich, dass der externe Videoanschluss des Laptops aktiviert ist.

Viele Laptops aktivieren den externen Videoanschluss nicht automatisch, wenn ein

Projektor angeschlossen wird. Normalerweise kann die externe Anzeige über die

Tastenkombination FN + F5 ein- und ausgeschaltet werden. Die Tastenkombination

für Ihren Computer können Sie der Dokumentation entnehmen.

? Kein Computerbild? Drücken Sie die Taste Auto Image

auf dem Tastenfeld. Hilfe auf Seite 17.

Linsenabdeckung entfernen

Netztaste drücken Netztaste drücken

Computer einschalten

Externen Anschluss

des Laptops aktivieren

Erstbenutzung des Projektors unter Windows 98

Wenn Sie einen Computer unter Windows 98 zum ersten Mal an den Projektor

anschließen, erkennt der Computer den Projektor als „neue Hardware“, und der

Hardware-Assistent wird gestartet. Beachten Sie die folgenden Anweisungen zur

Verwendung des Assistenten, um den richtigen Treiber (als Teil des Windows-

Betriebssystems bereits installiert) zu laden.

Falls Sie Windows 2000, Windows ME oder Windows XP verwenden,

überspringen Sie diese Schritte und lesen Sie im Abschnitt „Bildeinstellung“ auf

Seite 12 weiter.

aKlicken Sie auf „Weiter“, um die Treibersuche zu beginnen.

bVergewissern Sie sich, dass die Option „Nach dem besten Treiber suchen“

aktiviert ist, und klicken Sie dann auf „Weiter“.

cDeaktivieren Sie alle Kontrollkästchen, und klicken Sie dann auf „Weiter“.

Windows findet den Treiber automatisch. Falls der Treiber entfernt wurde,

müssen Sie ihn von der Betriebssystem-CD erneut laden.

dWenn Windows den Treiber findet, können Sie ihn installieren. Klicken Sie auf

„Weiter“.

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Ask Proxima Projecteur

Ask Proxima

Ask Proxima Impression 860 Manuel utilisateur

Ask Proxima

Ask Proxima DLP Projector Manuel utilisateur

Ask Proxima

Ask Proxima M9 Manuel utilisateur

Ask Proxima

Ask Proxima E3000 series Manuel utilisateur

Ask Proxima

Ask Proxima A1100 Manuel utilisateur

Ask Proxima

Ask Proxima C110 Manuel utilisateur

Ask Proxima

Ask Proxima C445+ Manuel utilisateur

Ask Proxima

Ask Proxima S3307W Manuel utilisateur

Ask Proxima

Ask Proxima C310 Manuel utilisateur

Ask Proxima

Ask Proxima Impact 21 Manuel utilisateur

Ask Proxima

Ask Proxima C440 Manuel utilisateur

Ask Proxima

Ask Proxima Impression 750 Manuel utilisateur

Ask Proxima

Ask Proxima C175 Manuel utilisateur

Ask Proxima

Ask Proxima IN35W Manuel utilisateur

Ask Proxima

Ask Proxima C300 Manuel utilisateur

Ask Proxima

Ask Proxima M9 Manuel utilisateur

Ask Proxima

Ask Proxima M5 Manuel utilisateur

Ask Proxima

Ask Proxima Impression 8300 Manuel utilisateur

Ask Proxima

Ask Proxima Impact 24 Manuel utilisateur

Ask Proxima

Ask Proxima DP6100 Mode d’emploi

Ask Proxima

Ask Proxima C1 Compact Manuel utilisateur

Ask Proxima

Ask Proxima M1 Mode d’emploi

Ask Proxima

Ask Proxima C185 Manuel utilisateur

Ask Proxima

Ask Proxima M6 Manuel utilisateur

Manuels Projecteur populaires d'autres marques

iEmmet

iEmmet MP-312 Manuel utilisateur

Epson

Epson VS400 Manuel utilisateur

Sony

Sony VPL-HS10 Marketing Specifications & Features Manuel utilisateur

Sony

Sony VPL-HW65ES Manuel de service

Toshiba

Toshiba TLP-791U Manuel utilisateur

Philips

Philips LC1341 Guide de référence

Panasonic

Panasonic PTL735NTU - LCD PROJECTOR-NETWORK IB Manuel utilisateur

NEC

NEC NP600S EDU Manuel utilisateur

BenQ

BenQ SH753P Manuel utilisateur

Eiki

Eiki EK-623U series Manuel utilisateur

Epson

Epson PowerLite Pro Cinema 6020UB Manuel utilisateur

Epson

Epson PowerLite Home Cinema 705HD Manuel utilisateur

Christie

Christie LHD700 Manuel utilisateur

Navitar

Navitar FX Manuel utilisateur

InFocus

InFocus LitePro 560 Manuel utilisateur

Sony

Sony SRX-R815P Manuel utilisateur

Vivitar

Vivitar DP1500 X Manuel utilisateur

Acer

Acer C20 Series Manuel utilisateur
