Ameriwood 9502083ST Manuel utilisateur

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B349502083ST12

9502083ST

A Dorel Company

MERIWOOD

INDUSTRIES

Please Recycle

Recicle Por Favor

Réutilisez SVP

SKU# 718422

B349502083ST12

3 /20

PARTS - PIEZAS

PIECES

left panel

panel izquierdo

panneau gauche

39502083012

right panel

panel derecho

panneau droit

39502083022

top

cubierta

dessus

39502083032

bottom

fondo

fond

39502083040

molding

moldura

moulure

39502083050

2 kick

2 zoclo

2 plaque de poussée

39502083060 2 drawer front

2 frente de cajón

2 devant de tiroir

39502083070

FGG2 false drawer front

2 frente de cajón falso

2 faux-devant de tiroir

39502000080

2 drawer back

2 trasero de cajón

2 dos de tiroir

39502302090

2 drawer rail

2 correderas de cajón

2 rails de tiroir

39502302100

2 left drawer side

2 costados de cajón izquierdo

2 côtés gauches de tiroir

39502302111

2 right drawer side

2 costados de cajón derecho

2 côtés dtroits de tiroir

39502302121

B349502083ST12

4 /20

PARTS - PIEZAS

PIECES

back panel

panel trasero

panneau arrière

K950200000

2 drawer bottom

2 fondo de cajón

2 fonds de tiroir

K950230260

#A11600

1-1/4" screw

tornillo 1-1/4"

vis 1-14"

#A12940

1-1/8" screw

tornillo 1-1/8"

vis 1-18"

#A55330

anti-tip cabinet actuator

actuador antiinclinación

de gabinete

antibasculement de cabinet

antibasculement

#A55320

anti-tip drawer actuator

actuador antiinclinación de cajón

actionneur de tiroir

antibasculement

10 2x11 2

12 2

#A53020

large bracket

escuadra grande

grand support #A82490

file holder

soporte de carpeta

détenteur du fichier

13 4

#A55470

anti-tip link

corredera del

antiinclinación

raccord

antibasculement

14 1

x36

#A53600

angle bracket

support de l'angle

anaquel del ángulo

#A12210

1/2" pan head

cabeza redondo 1/2"

tete ronde 1/2"

#A12000

3/8" washer head

cabeza redonda 3/8"

vis rondelle 3/8"

#A11080

cabeza plana 7/16"

7/16" flat head

vis à tête plate 7/16"

x920

#A21110

nail

clavo

clou

20mm cam bolt

#A22510

20mm perno de leva

boulon de came 20mm

Thesepiecesarepaperboardconstruction.Theyarenotmade

fromwoodbutarerequiredfortheassemblyofyourunit.



Estospedazossonlacontruccióndelcarton.Ellosnosonhecho

demadera,peroserequiereparalaasambleadesusuunidad.



Cespiècessontdeconstructionencarton.Ellesnesontpas

fabriquéesdebois,maisnécessairespourl'assemblagedevotre

meuble.

#A22570

cam lock

cerradura de leva

serrure de came

#A56660 X 2 sets

B349502083ST12

5 /20

PARTS - PIEZAS

PIECES

15 slide

corredera

glissière

16 #A55450 X 1

anti-tip track

riel antiinclinación

guide antibasculement

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

Titus

B349502083ST12

6 /20

12x

36x

mm - equally spaced side to side

2mm centrado

2 mm, espacé également de côté à l'autre

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B349502083ST12

7 /20

Prior to drawer slide installation, the plastic slide protectors must be removed.

Open the slide as shown to reveal the screws that hold the slide protectors to the slide.

Use a phillips screwdriver to remove the three screws.

Repeat this operation on both sets of slides.

plastic slide protectors

Antes de la instalación de diapositiva de cajón, deben quitarse los protectores de plástico de diapositiva.

Abra la diapositiva como se muestra a revelar los tornillos que sujetan la diapositiva protecotres en la

diapositiva.

Utilice un destornillador phillips para quitar los tres tornillos.

Repita este proceso en ambos conjuntos de diapositivas.

Avant d'installer de diapositive de tiroir, les protecteurs de la

diapositive en plastique doivent être supprimés.

Ouvrez la diapositive comme illustré pour révéler les vis qui fixent la

diapositive protecteurs sur la diapositive.

Utiliser un tournevis phillips pour supprimer les trois vis.

Répétez ce processus sur les deux séries de diapositives.

B349502083ST12

8 /20

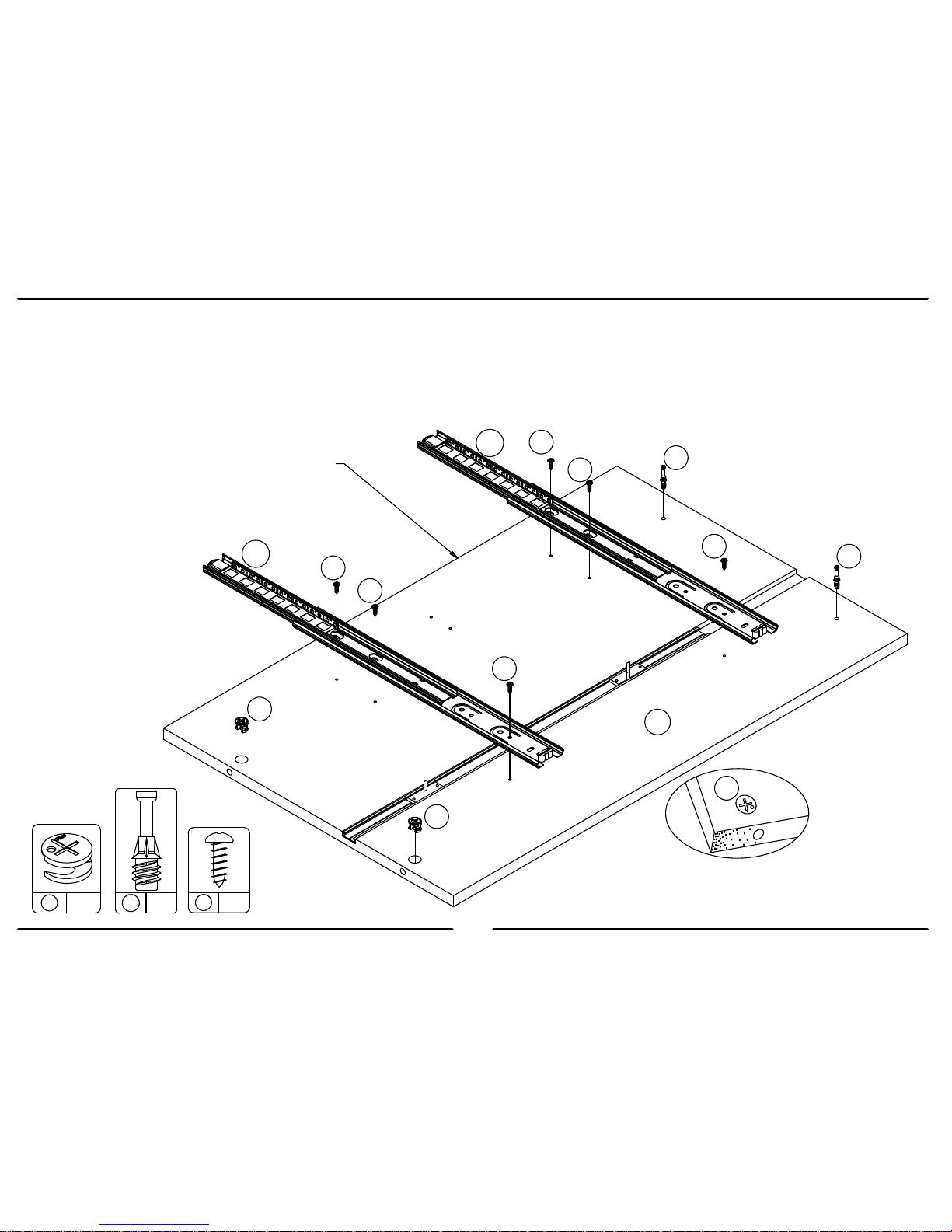

Seperate the drawer slides (15) by extending them and

squeezing the release arm while pulling the slide apart.

Para separar la corredera (15) del riel deslice este y

oprima el broche de seguridad.

release arm

broche de seguridad

bras de dégagement

Mueva las correderas (15) hacia atrás y hacia delante para

accesar a todos los orificios para fijarlas con tornillos (4).

The slides (15) needs to be moved back and forth to access

all the holes to fasten with the screws (4).

finished edge

borde acabado

bord fini

Les glissières (15) doivent être déplacées vers l'avant et

l'arrière pour avoir accès à tous les trous et visser les vis (4) en

place.

Séparez les glissières de tiroir (15) en les rallongeant et

en compressant le bras dégagement tout en séparant les

glissières.

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B349502083ST12

9 /20

finished edge

borde acabado

bord fini

Snap two Anti-tip Cabinet Actuators (11) onto the Anti-tip Link (14) as shown.

Press the Anti-tip Track (16) into the groove so it is even with the top edge of the RIGHT PANEL (B)

and slide the Actuator (11) and Link assembly into the track.

Deslice dos Actuadores Antiinclinación (11) a la corredera

Antiiclinación (14) como se muestra.

Presione el Riel Antiinclinación (16) a la canal para que este al

raz del PANEL DERECHO (B). Deslice el Actuador (11) y la

corredera en el riel.

Enclenchez deus Actionneurs de cabinet

antibasculement (11) sur le Raccord antibasculement

(14), comme montré.

Pressez le Guide antibasculement (16) cans la rainure de façon

à ce qu'il soit à égalité avec le bord supérior du PANNEAU

DROIT (B) et glissez l'Actionneur (11) et l'assemblage du

Raccord sur le guide.

B349502083ST12

10 /20

finished edge

borde acabado

bord fini

Repeat step 3 to attach the SLIDES (15) to the RIGHT PANEL (B).

Repita el paso 3 para fijar los RIELES (15) al PANEL DERECHO (B).

Répétez l'Étape 3 pour fixer les GLISSIÉRES (15) au PANNEAU DROIT (B).

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME
