Ameriwood 7642320COM Manuel utilisateur

WARNING ADVERTENCIA

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

STOP

ALTO

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

Individual stores do not stock parts.

Las tiendas no tiene partes.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Need Parts or

Assistance? Nesacitas partes o

Asistancia?

WWW.AMERIWOODHOME.COM/PARTS

or call toll free:

o llame a nuestra línea gratis: 1-866-452-4081

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA-

B347642320COM0

7642320COM

Please Recycle

Recicle Por Favor

Date of Purchase ___ / ___ / ___

Lot Number:

This instruction booklet contains IMPORTANT safety information.

Please read and keep for future reference.

B347642320COM0

3 /8

www.ameriwoodhome.com

PARTS - PIEZAS

Parts List

DESCRIPTION

PART NUMBER

QTY

ITEM

SIDE PANEL / PANELE PARA LOS LADO

376413200102A

DIVIDER / DIVIDORE

376413200206B

TOP / PARTE SUPERIOR

376423200301

SHELF / ESTANTE

376423200403D

BACK PANEL / PANEL TRASERO

K764132000

cabeza plano 1 3/4"

1 3/4" flat head

#A13410

128

212

#A21520

compression dowel

clavija de compresion

x360

#A21110

nail

clavo

x420

#A24050

screw head cover

tapa de la tornillo

Parts List. Please note, some parts are labeled with a sticker and some parts have a letter stamped on a raw edge.

Lista de partes. Tenga en cuenta que algunas partes están etiquetados con una pegatina y algunas partes tienen una carta sellada en

un borde crudo.

B347642320COM0

4 /8

www.ameriwoodhome.com

212

Finished Edge

Borde Acabado

Approx.

5/16" 2

Surface with 8 holes.

Superficie con 8 agujeros

Larger holes in top edge.

Grandes agujeros en el borde superior.

Caution: If using a power drill or power screwdriver for

screwing, please be aware to slow down and stop

when screw is tight. Failure to do so may result in

stripping the screw.

Precaución: Si se utiliza un taladro o destornillador

eléctrico para atornillar, tenga en cuenta para frenar y

parar cuando el tornillo es apretado. El no hacerio

puede resultar en la extracción del tornillo.

B347642320COM0

5 /8

www.ameriwoodhome.com

Finished Edge

Borde Acabado

Surface with 8 holes.

Superficie con 8 agujeros

Surface with 4 holes.

Superficie con 4 agujeros

Finished Edge

Borde Acabado

B347642320COM0

6 /8

www.ameriwoodhome.com

Finished Edge

Borde Acabado

Finished Edge

Borde Acabado

raw surface

superficie cruda

3x60

Cuidadosamente voltee el mueble hacia los bordes terminados. Coloque los paneles de la parte de

atrás y clave clavos directamente hacia abajo como se muestra. Empuje las tapas de las cabezas de

los tornillos (4) a las cabezas de tornillos que esta expuestas.

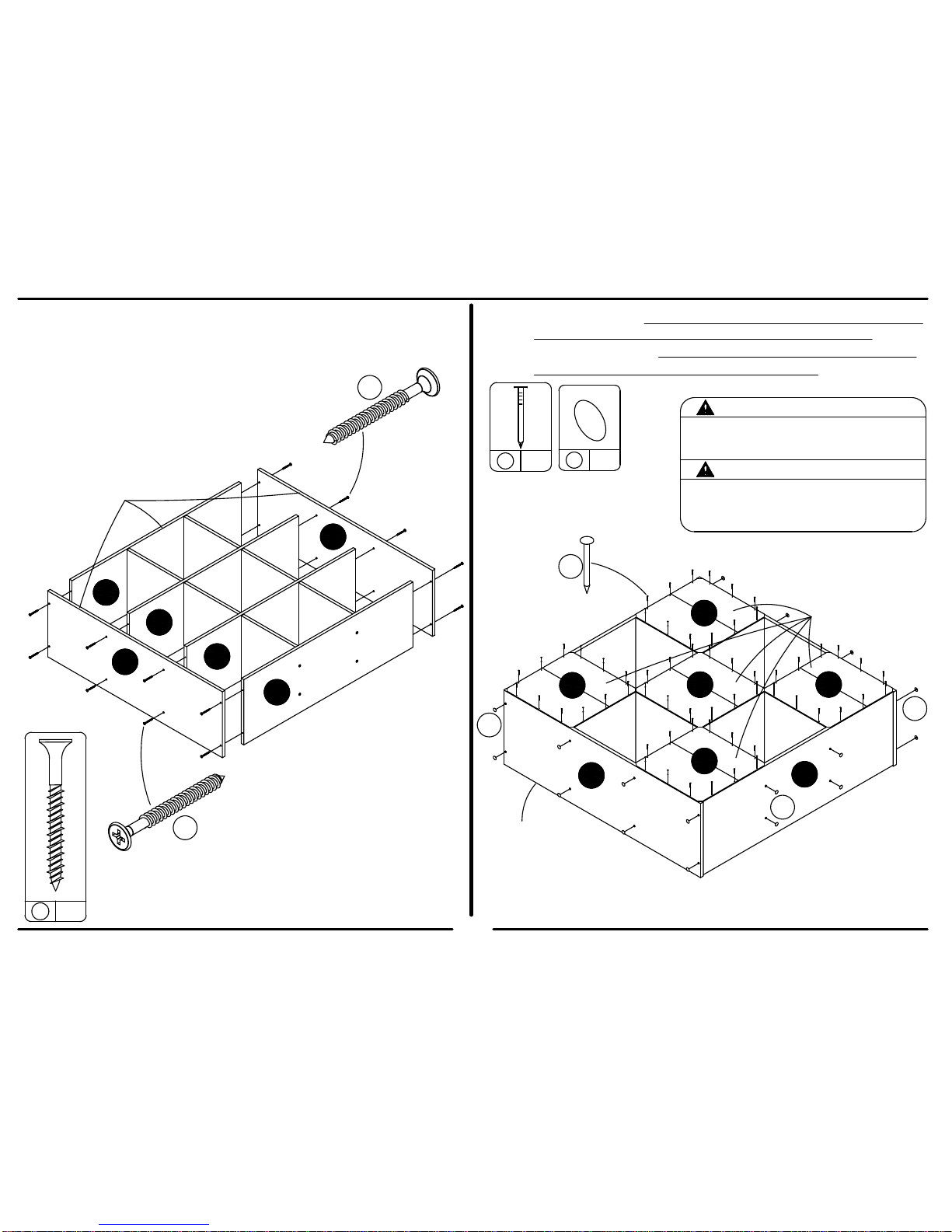

Carefully turn unit over on its finished edges.

Position back panels in 5 locations and nail (3)

straight down as shown. Press screw head

covers (4) onto the exposed screw heads.

product collapse, and/or serious injury.

S’il-vous-plaît assurez-vous que les PANNEAUX

ARRIÈRES sont attachés solidement. Tous les clous

doivent être enfoncés perpendiculairement et solidement

dans les parties. Sinon le meuble peut devenir instable,

s’effondrer subitement et/ou causer des blessures graves.

tightened firmly. Failure to do so could cause instability,

All nails must be driven into the parts straight and

Please make sure that the Backs are attached securely.

AVERTISSEMENT

WARNING

IMPORTANT! THE BACK PANEL IS A STRUCTURAL PART

OF THIS UNIT AND MUST BE INSTALLED PROPERLY.

IMPORTANTE!El panel trasero esuna parteestructural de

esta unidad ydebe ser instalado correctamente.

B347642320COM0

7 /8

www.ameriwoodhome.com

MAXIMUM LOADS – CARGA MAXIMA

This unit has been designed to support the maximum loads shown.

Exceeding these load limits could cause sagging, instability, product

collapse, and/or serious injury.

Esta unidad ha sido diseñada para soportar la carga máxima anotada.

El exceder estos límites puede causar inestabilidad, colapsarse y/o

causar serias lesiones.

25 lbs.

11.3 kg.

25 lbs.

11.3 kg.

25 lbs.

11.3 kg.

15 lbs.

6.8 kg.

15 lbs.

6.8 kg.

15 lbs.

6.8 kg.

15 lbs.

6.8 kg.

15 lbs.

6.8 kg.

25 lbs.

11.3 kg.

15 lbs.

6.8 kg.

B347642320COM0

8 /8

www.ameriwoodhome.com

Certificate of Conformity

1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual.

2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).

3. This product is distributed by: Dorel Home Furnishings, Inc.

410 East First Street South

Wright City, MO 63390

636-745-3351

4. Site of Manufacture:

□Dowagiac MI

5. See front page of instruction manual for date of manufacture.
