Ameriwood Altra 5932012COM Manuel utilisateur

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B345932012COM0

5932012COM

B345932012COM0

3 /12

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

left panel

panel izquierdo

panneau gauche

35932012010

top

cima

dessus

35932012030

bottom

fondo

fond

35932012040

back panel

panel trasero

panneau arrière

K59320000

right panel

panel derecho

panneau droit

35932012020

kick panel

retroceso

plaque

35932012050

brace

soporte

support

35932000100

4 drawer fronts

4 frentes del cajón

4 devants du tiroir

35932012060

8 drawer sides

8 lados del cajón

8 côtés du tiroir

35932302090

4 drawer backs

4 traseros del cajón

4 dos du tiroir

35932302070

4 drawer bottoms

4 fondos del cajón

4 fond de tiroir

35932302080

CDE

solid back

trasero solido

panneau arrière solide

35932000110

This piece is paperboard construction. It is not made from wood but is required

for the assembly of your unit.

Esto pedazo son la construcción del cartón. Ello no son hecho de madera,

pero se requlere para la asamblea de su unidad.

Cette pièce est de construction en carton. Elle n'est pas fabriquée de bois,

mais nécessaire pour l'assemblage de votre meuble.

B345932012COM0

4 /12

Parts - Piezas

cam bolt

perno de la leva

boulon de came

#A22510

Qty: 12

nail

clavo

clou

#A21110

Qty: 18

1/2" screw

tornillo de 1/2"

vis 1/2"

#A12210

Qty: 14

cam lock

cerradura de la leva

serrure de came

#A22570

Qty: 12

handle

manija

poignée

#A50690

Qty: 4

drawer runners

corredores del cajón

coulisse du tiroir

#A57000

Qty: 4

left runner

corredor izquierdo

coulisse gauche du tiroir

right runner

corredor derecho

coulisse droite du tiroir drawer stops

paradas del cajón

les arrèts du tiroir

wood dowel

clavija de madera

goujon de bois

#A21660

Qty: 8

angle bracket

anaquel del angulo

support de l'angle

#A53600

Qty: 4

drawer bracket

soporte del cajón

support de tiroir

#A53760

Qty: 16

drawer screw

tornillo del cajón

vis de tiroir

#A15600

Qty: 32

1-1/4" screw

tornillo de 1-1/4"

vis 1-1/4"

#A11600

Qty: 16

3/4" screw

tornillo de 3/4"

vis 3/4"

#A12610

Qty: 32

7/8" screw

tornillo de 7/8"

vis 7/8"

#A12700

Qty: 8

10 11

14a

14b

14c

safety bracket kit

estuche de seguridad

ensemble de courroie de

sécurite

#A84050

Qty: 1

15d

15c

15b

15a

B345932012COM0

5 /12

x 2 x 4 x 16

x 4

finished edge

borde acabado

bord fini

14a

STOP - do not discard drawer stops, they will be used

later in the assembly.

ALTO - no descartar las paradas del cajón, porque serán

utilizados mas tarde en el montaje.

ARRÉT - ne pas jeter les butées de tiroir, ils seront utilisés

plus tard dans l'assemblage.

14c

Certificate of Conformity

1. This certificate applies to the Ameriwoood Industries Inc. product identified by this

instruction manual.

2. This certificate applies to compliance of this product with the CPSC Ban on

Lead-Containing Paint (16 CFR 1303).

3. This product is distributed by: Ameriwood Industries Inc.

410 East First Street South

Wright City, MO 63390

1-800-489-3351

4. Site of Manufacture:

□Tiffin OH

5. See front page of instruction manual for date of manufacture.

x 1

14a

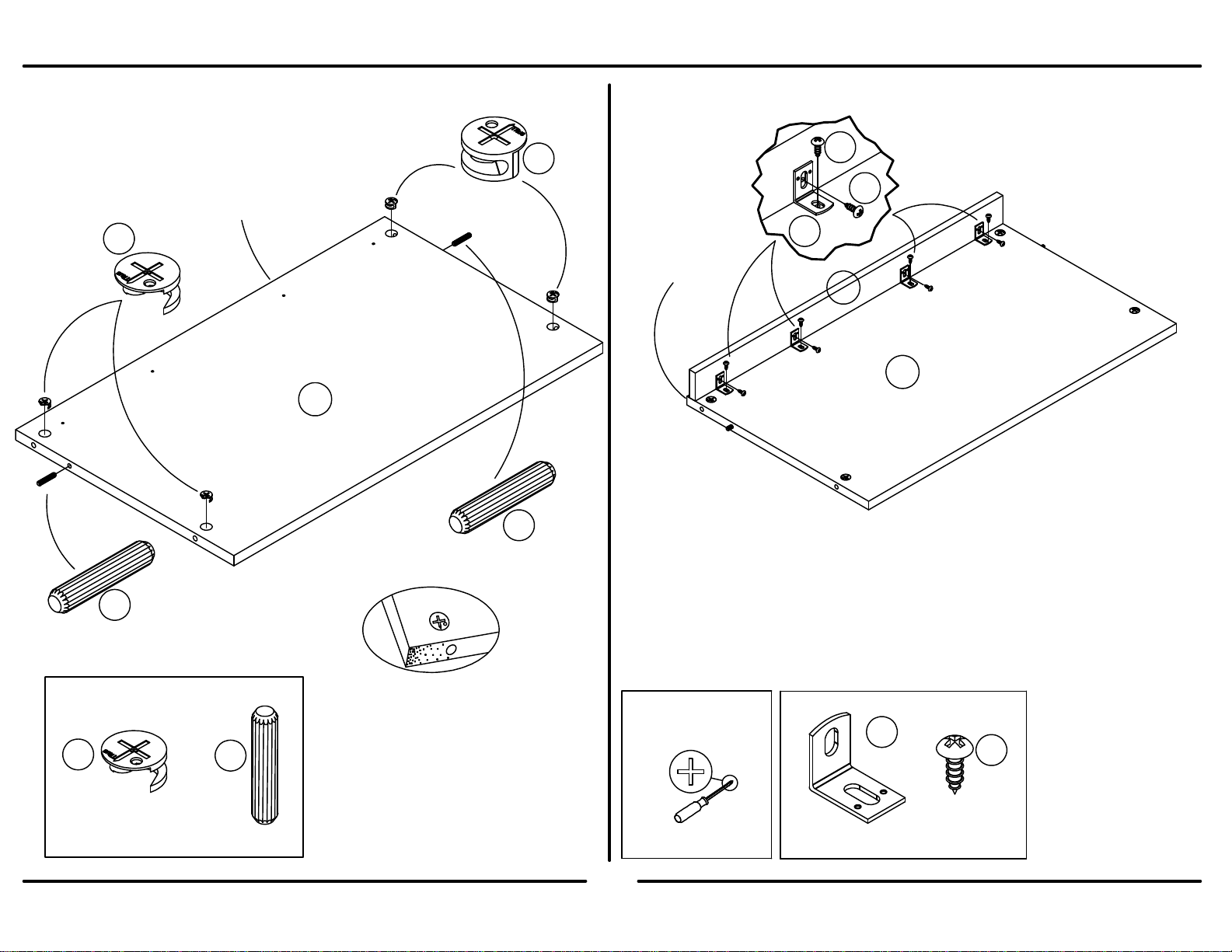

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

Titus

B345932012COM0

6 /12

x 2 x 4 x 16

x 4

14b

14c

15a

15b

x 1

15a

15b

614b

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

STOP - do not discard drawer stops, they will be used

later in the assembly.

ALTO - no descartar las paradas del cajón, porque serán

utilizados mas tarde en el montaje.

ARRÉT - ne pas jeter les butées de tiroir, ils seront utilisés

plus tard dans l'assemblage.

finished edge

borde acabado

bord fini

finished edge

borde acabado

bord fini

B345932012COM0

7 /12

x 4

x 8

x 4

x 2

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

finished edge

borde acabado

bord fini finished edge

borde acabado

bord fini

B345932012COM0

8 /12

x 4

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

finished edge

borde acabado

bord fini

finished edge

borde acabado

bord fini

B345932012COM0

9 /12

x4 x4

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER

finished edge

borde acabado

bord fini

finished edge

borde acabado

bord fini

B345932012COM0

10 /12

x 18

10 11

x 16 x 32

x 4

Place unit on its front.

Ponga la unidad en su frente.

Placez l'unité sur sa face avant.

Do not overtighten

No apriete firmemente

Ne serrez pas trop

These screws can be used to adjust the drawer fronts

vertically, if needed, once the drawers are installed in the

cabinet.

Estos tornillos pueden usarse para ajustar los frentes de

cajon verticalmente, si necesito, una vez los cajones se

instalan en el armario.

notch at this end

muesca a este extremo

encoche à cette fin

x 6

first

primero

premier

second

segundo

deuxième

product collapse, and/or serious injury.

Por favor asegúrese que las Parte de atrás se atan

firmemente. Todos los clavos deben manejarse en las

partes recto y deben apretarse firmemente. El fracaso para

hacer para que podría causar inestabilidad, derrumbamiento

del producto, y/o la lesión seria.

S’il-vous-plaît assurez-vous que les PANNEAUX

ARRIÈRES sont attachés solidement. Tous les clous

doivent être enfoncés perpendiculairement et solidement

dans les parties. Sinon le meuble peut devenir instable,

s’effondrer subitement et/ou causer des blessures graves.

tightened firmly. Failure to do so could cause instability,

All nails must be driven into the parts straight and

Please make sure that the Backs are attached securely.

ADVERTENCIA

AVERTISSEMENT

WARNING

finished edge

borde acabado

bord fini

Ces vis peuvent être utilisés pour ajuster les façades de

tiroirs verticalement, si nécessaire, une fois que les

tiroirs sont installés dans l'armoire.

Autres manuels Ameriwood Mobilier d'intérieur

Ameriwood

Ameriwood 5187012YCOM Manuel utilisateur

Ameriwood

Ameriwood 5514301PCOM Manuel utilisateur

Ameriwood

Ameriwood good to GO 3599303KP Manuel utilisateur

Ameriwood

Ameriwood 1309026WP Manuel utilisateur

Ameriwood

Ameriwood COSCO 5871216PCOM Manuel utilisateur

Ameriwood

Ameriwood 5945307T Manuel utilisateur

Ameriwood

Ameriwood 5519012PCOM Manuel utilisateur

Ameriwood

Ameriwood 1844335COM Manuel utilisateur

Ameriwood

Ameriwood 5665213PCOM Manuel utilisateur

Ameriwood

Ameriwood TYLER TOY STORAGE BOOKCASE Manuel utilisateur

Ameriwood

Ameriwood Essential Home Grayson 6 Drawer Dresser Manuel utilisateur

Ameriwood

Ameriwood 5669323PCOM Manuel utilisateur

Ameriwood

Ameriwood COSCO 7448059P Manuel utilisateur

Ameriwood

Ameriwood 5668308PCOM Manuel utilisateur

Ameriwood

Ameriwood 3598319PCOM Manuel utilisateur

Ameriwood

Ameriwood 5066322PCOM Manuel utilisateur

Ameriwood

Ameriwood 5497012PCOM Manuel utilisateur

Ameriwood

Ameriwood BASICS 7642015COM Manuel utilisateur

Ameriwood

Ameriwood 6421403COM Manuel utilisateur

Ameriwood

Ameriwood 9111083ST Manuel utilisateur

Ameriwood

Ameriwood 1870012COM Manuel utilisateur

Ameriwood

Ameriwood 7303028 Manuel utilisateur

Ameriwood

Ameriwood BASICS 7641342COM Manuel utilisateur

Ameriwood

Ameriwood AX1 Manuel utilisateur

Manuels Mobilier d'intérieur populaires d'autres marques

Homelegance

Homelegance California 1662PEK-1CK Manuel utilisateur

Osmond Ergonomics

Osmond Ergonomics FLO Manuel utilisateur

OVE

OVE ELOISE 42 Manuel utilisateur

overstock

overstock MF286255 Manuel utilisateur

Sonoma

Sonoma 160-801 Manuel utilisateur

BOLERO

BOLERO Wicker Side Chair CF158 Guide d'installation

Coaster

Coaster 4799N Manuel utilisateur

Stor-It-All

Stor-It-All WS39MP Manuel de programmation

Lexicon

Lexicon 194840161868 Manuel utilisateur

Next AMELIA NEW 462947 Manuel utilisateur

Furinno

Furinno 18089 Manuel utilisateur

Munchkin

Munchkin Push to Close MK0001 Manuel utilisateur

impekk

impekk Manual II Manuel utilisateur

Elements

Elements Ember Nightstand CEB700NSE Manuel utilisateur

JWA

JWA CARY 68429 Manuel utilisateur

VIPACK

VIPACK AMORI AMKB9014 Manuel utilisateur

Anthro

Anthro GT03 Series Manuel utilisateur

Rowico

Rowico SANNA Manuel utilisateur
