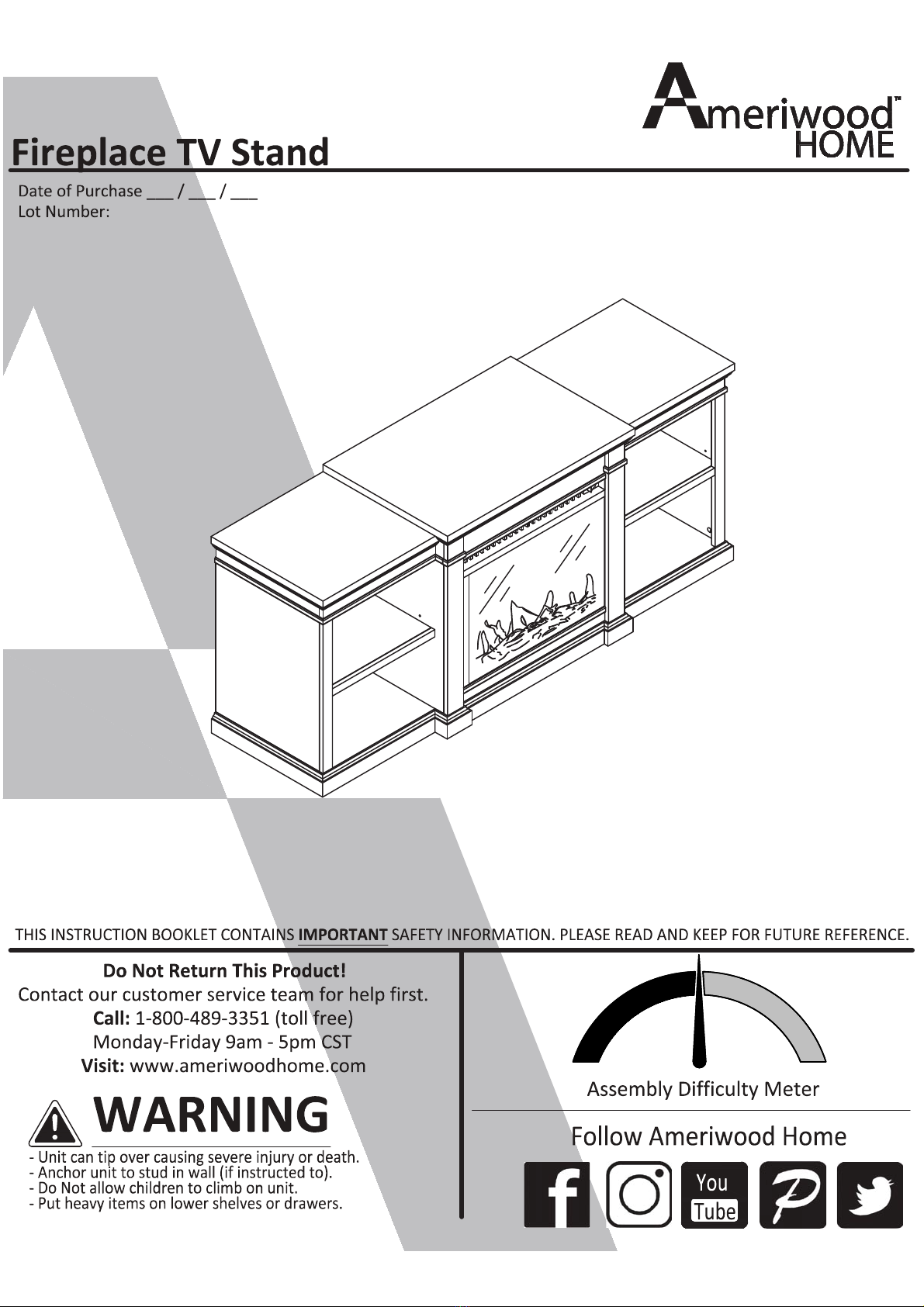

Ameriwood HOME 1767296COM Manuel utilisateur

1767296COM

B341767296COM00TV

Easy Tough

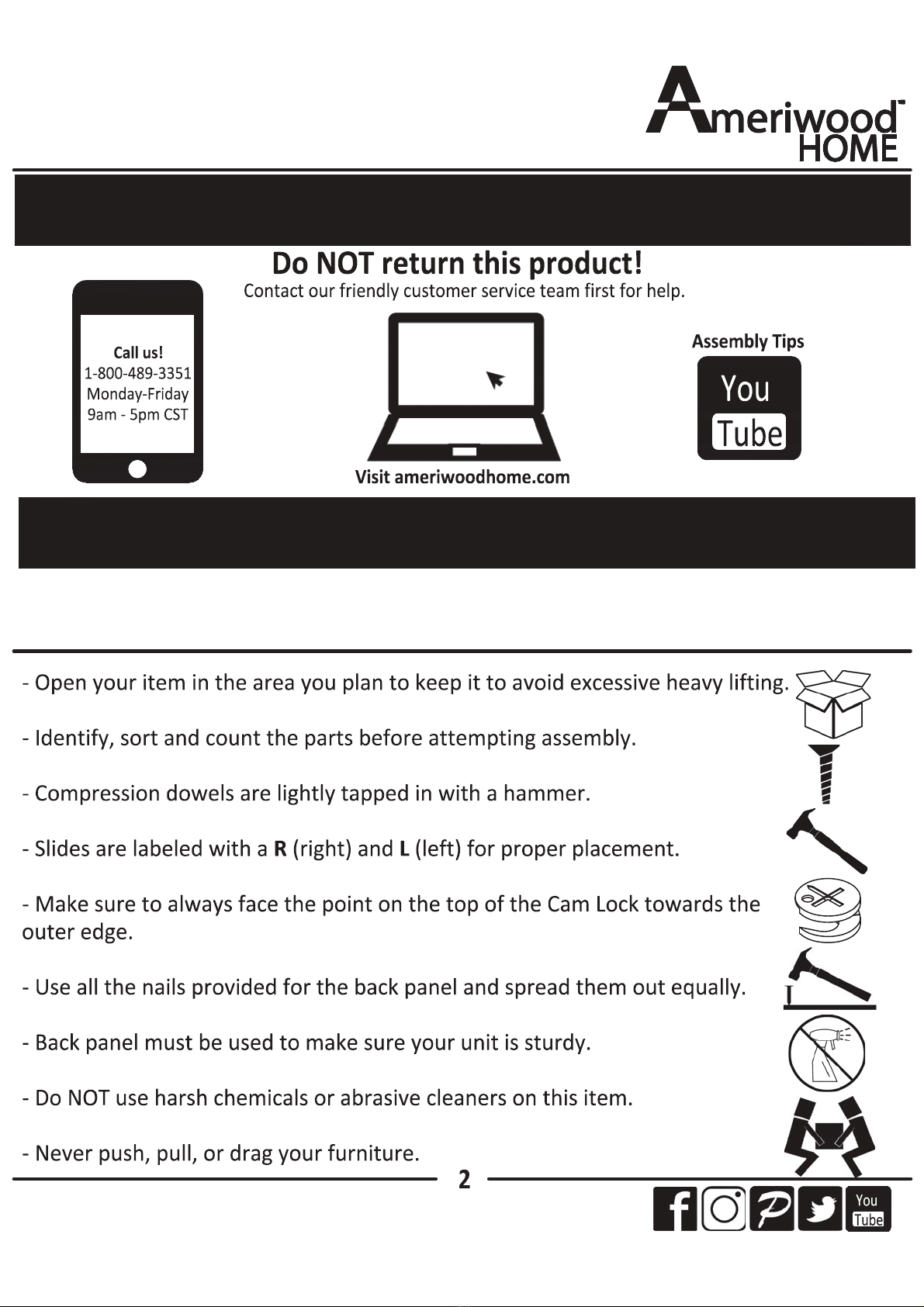

Helpful Hints

ameriwoodhome.com

PEOPLE NEEDED FOR ASSEMBLY: 1-2

ESTIMATED ASSEMBLY TIME: 1 HOUR

Before You Start

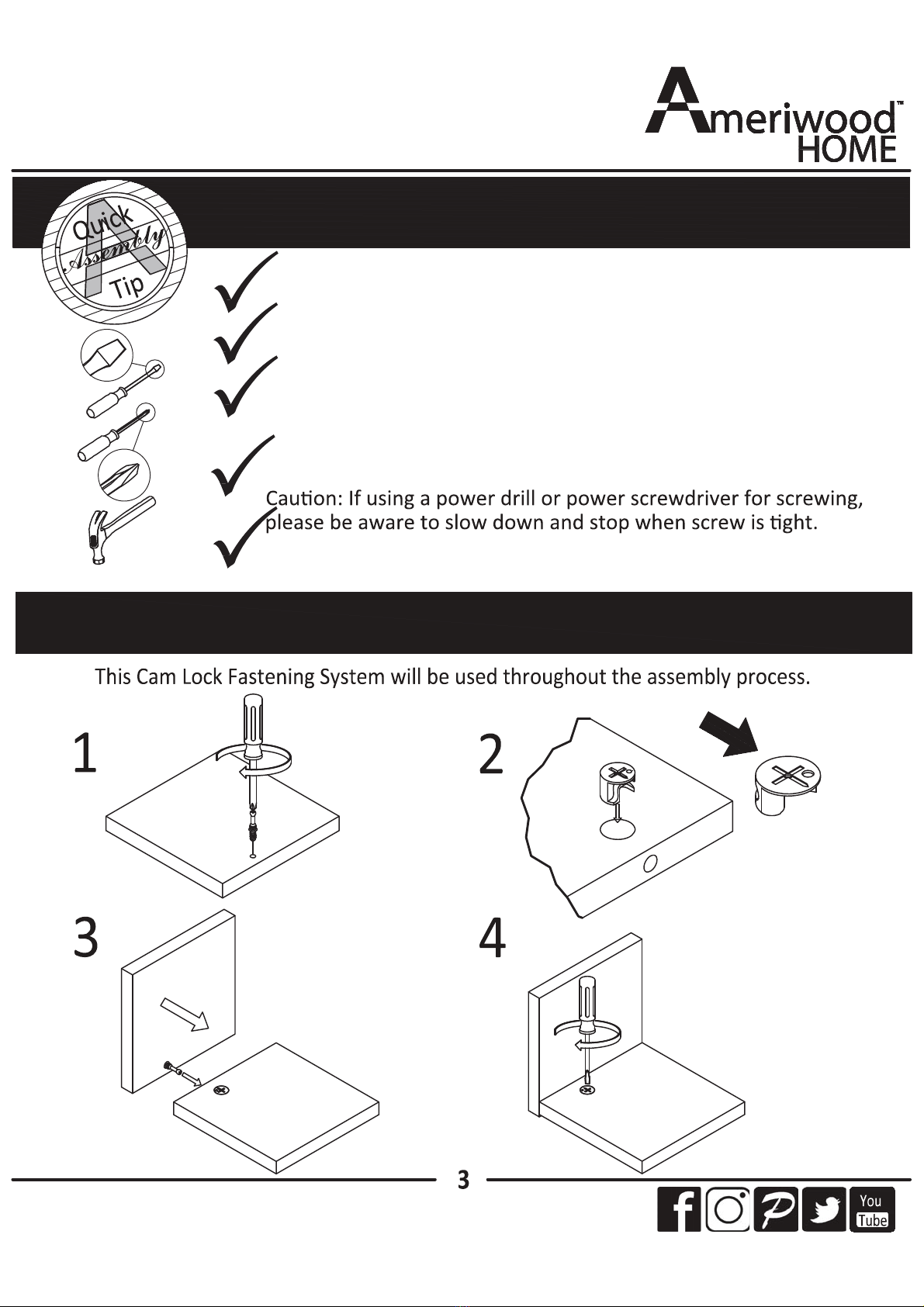

Cam Lock Fastening System

ameriwoodhome.com

Read through each step carefully and follow the proper order

Separate and count all your parts and hardware

Give yourself enough room for the assembly process

Have the following tools: Flat Head Screwdriver, #2 Phillips Head

Screwdriver and Hammer

Failure to do so may result in stripping the screw.

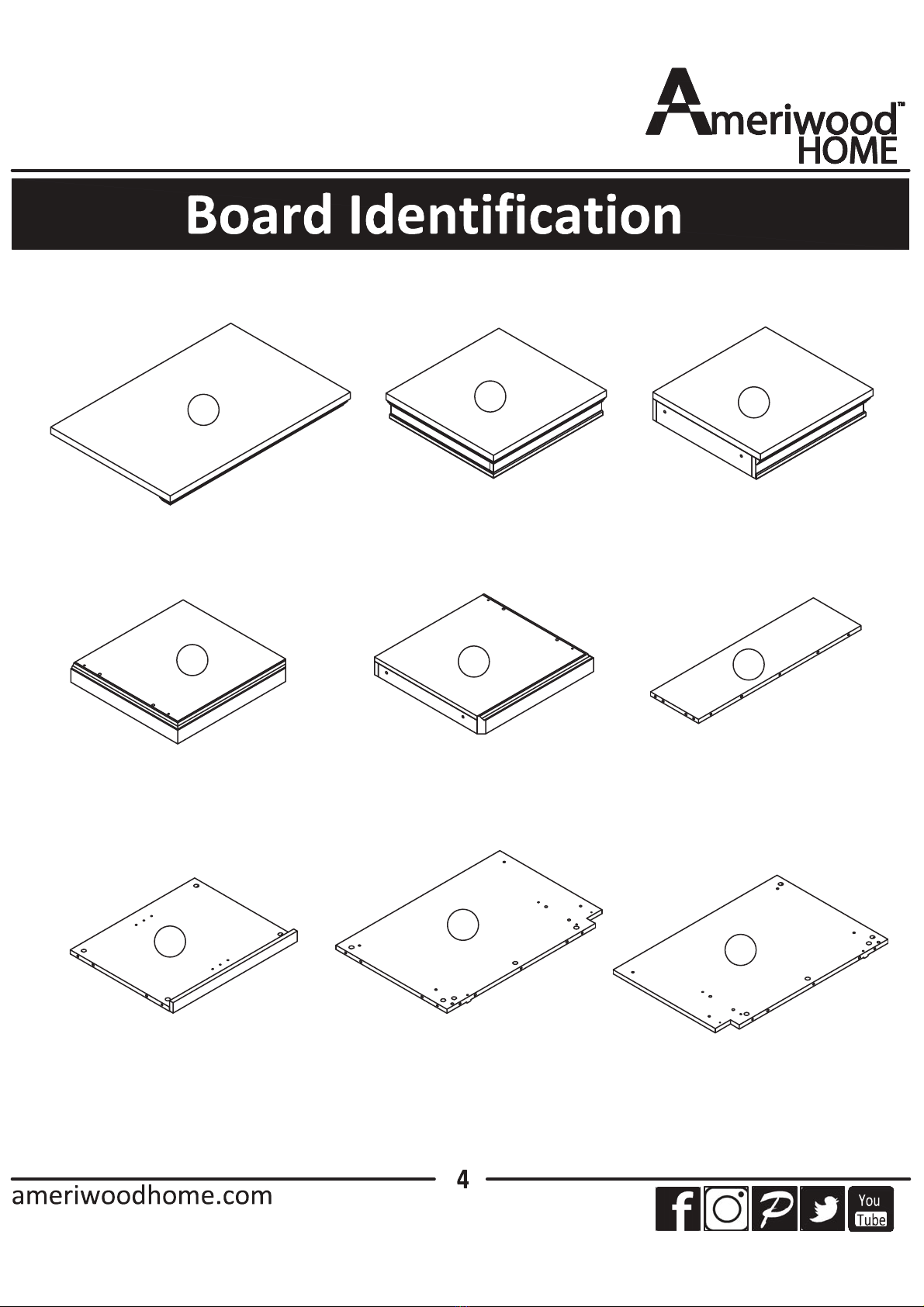

CENTER TOP

T1767296010TV

Qty: 1

LEFT TOP

T1767296020TV

Qty: 1

RIGHT TOP

T1767296030TV

Qty: 1

LEFT BASE

T1767296040TV

Qty: 1

RIGHT BASE

T1767296050TV

Qty: 1

BOTTOM PANEL

T1767296060TV

Qty: 1

SIDE PANEL

T1767296070TV

Qty: 2

LEFT PARTITION

T1767296080TV

Qty: 1

RIGHT PARTITION

T1767296090TV

Qty: 1

Not actual size

A B

D E F

G H

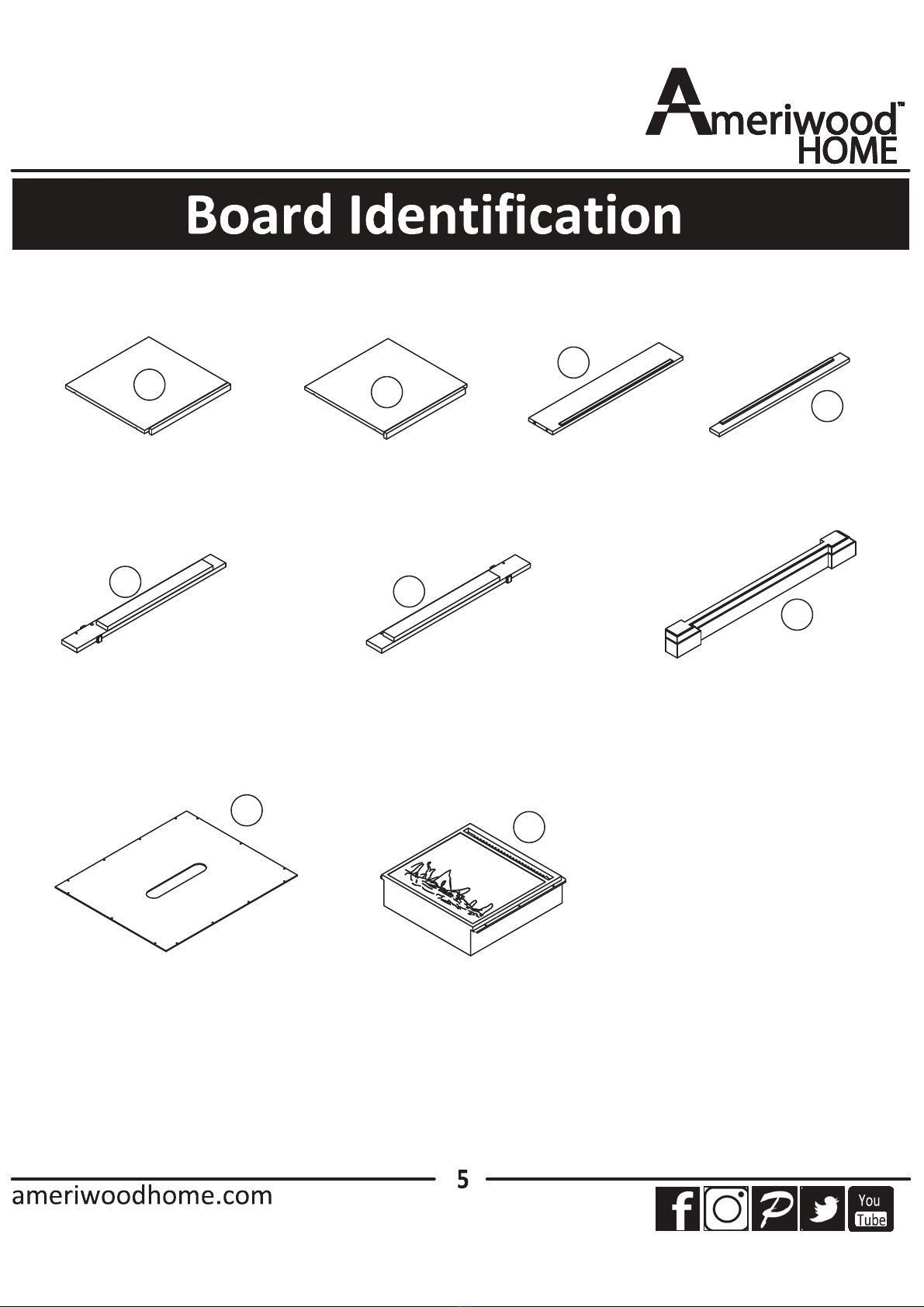

LEFT SHELF

T1767296100TV

Qty: 1

RIGHT SHELF

T1767296110TV

Qty: 1

RAIL

T1767296120TV

Qty: 1

RAIL

T1767296130TV

Qty: 1

RAIL

T1767296140TV

Qty: 1

BACK PANEL

T1767296170TV

Qty: 2

Qty: 1

FIREPLACE

FA23V60L-1

RAIL

T1767296150TV

Qty: 1

BOTTOM SUPPORT

T1767296160TV

Qty: 1

Not actual size

J K

N OP

Not actual size

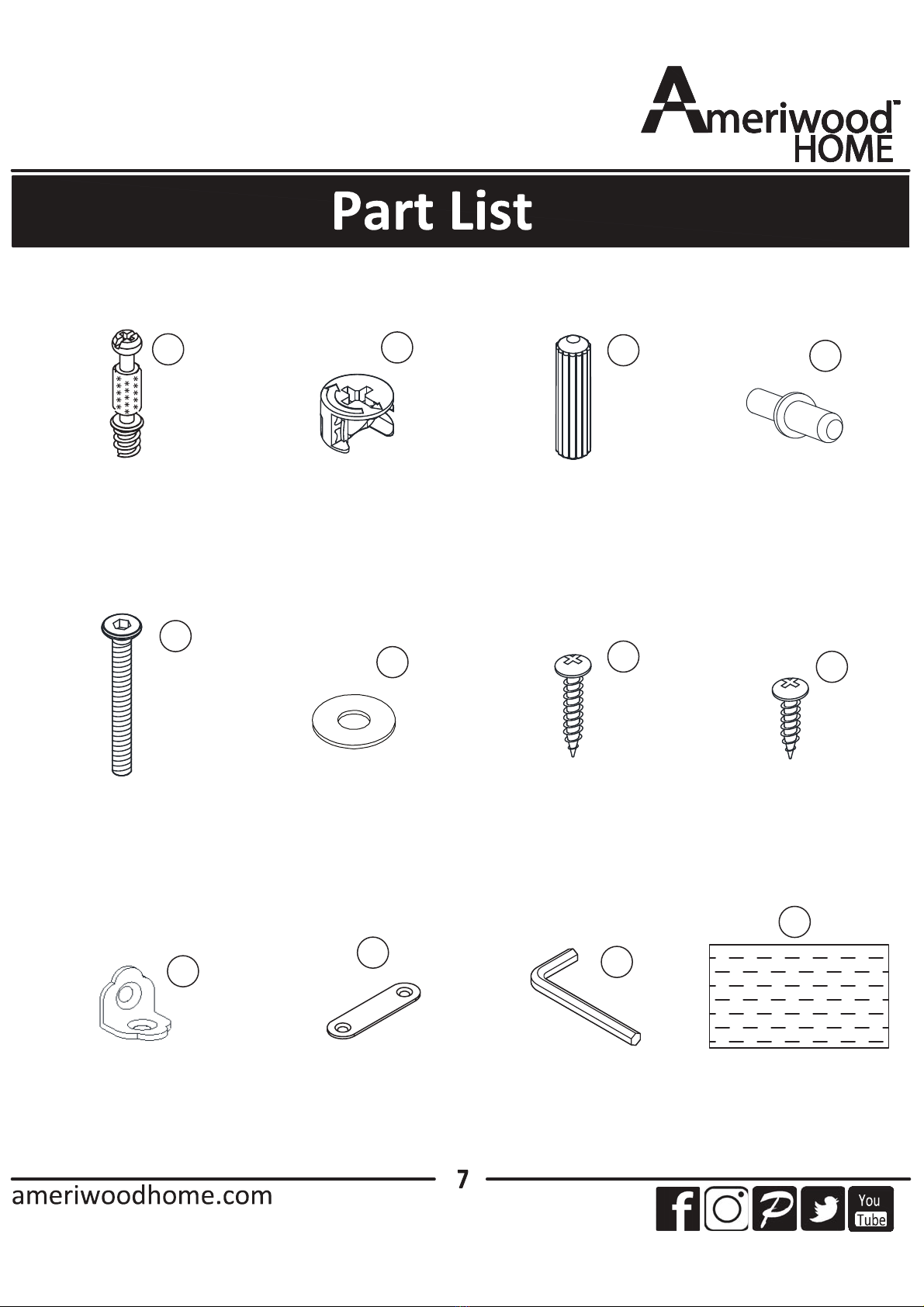

Hardware Bag Reference Number:

21767296COM0TV

JCBC SCREW M6X30

TTV005

FLAT WASHER

TTV006

x24

DOWEL 8X30

TTV003

x29

CAM BOLT

TTV001Z

x10

PH SCREW 3.5X16

TTV007

x32

PH SCREW M3.5X12

TTV008

x29

CAM LOCK 15-12

TTV002Z

SHELF HOLDER

TTV004

L-BRACKET

TTV009

METAL PLATE

TTV010

ALLEN KEY M4

TTV011

WARNING LABEL

TTV012

Not actual size

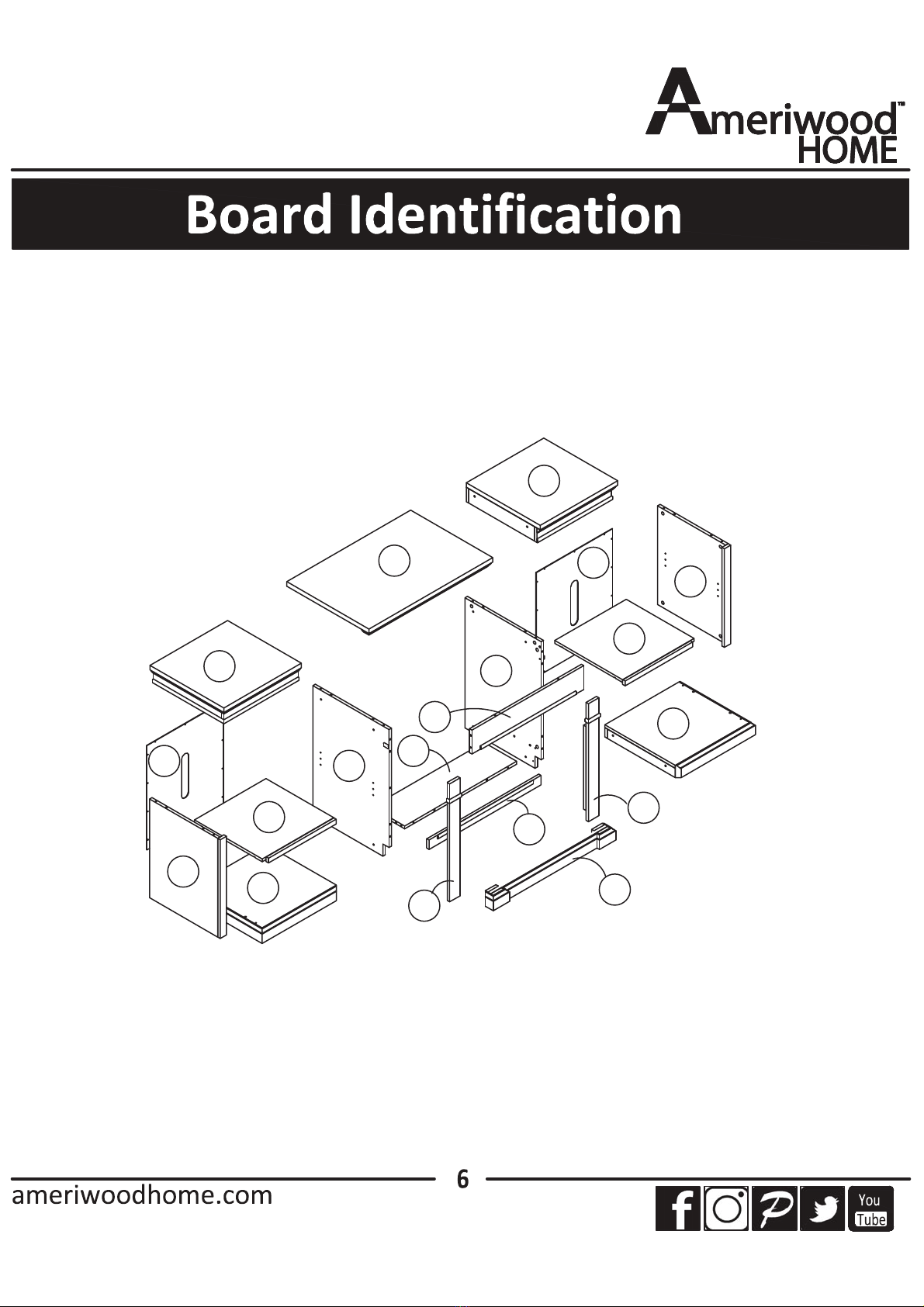

3 4

7 8

910 11

1 2

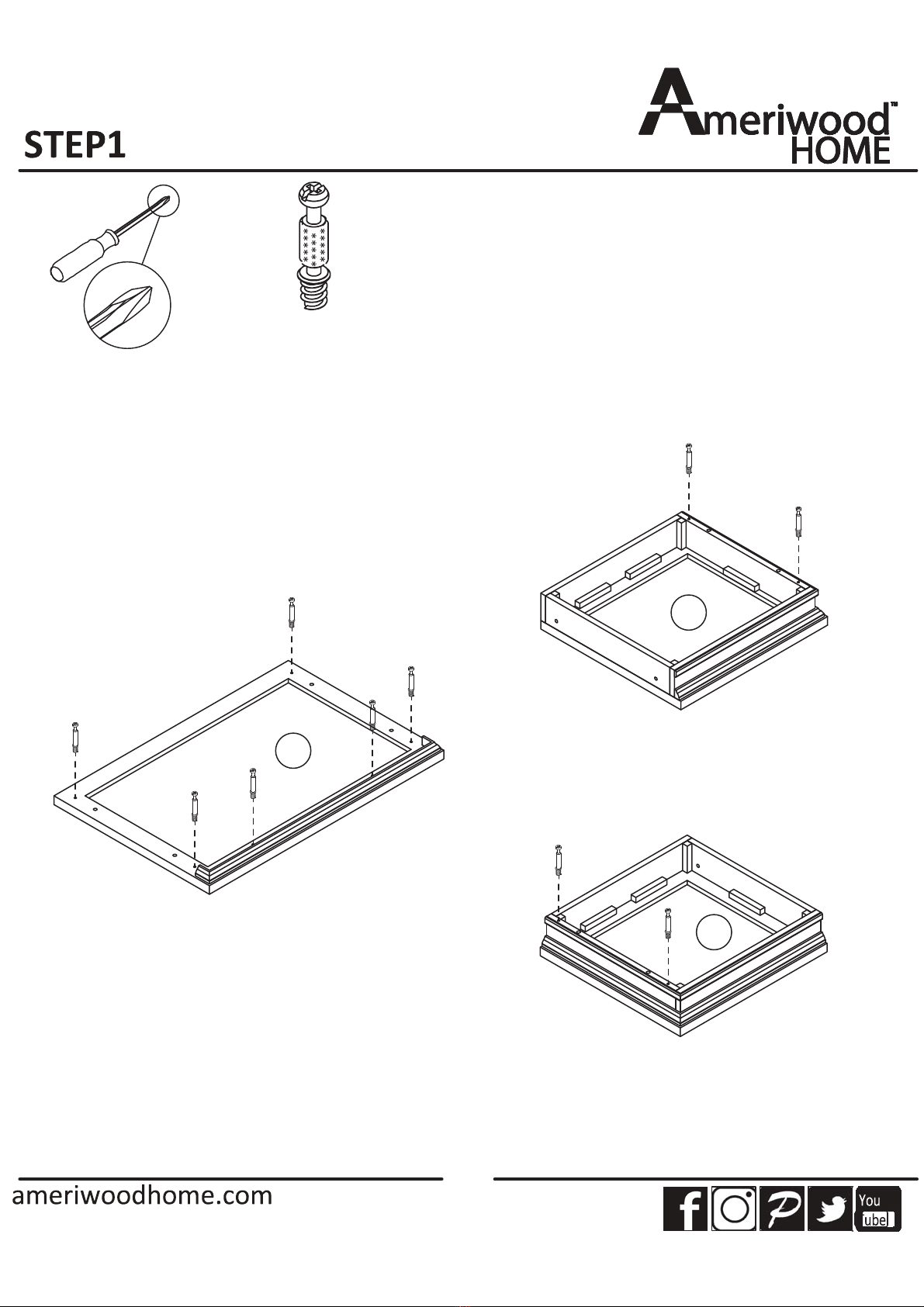

- Screw (1) into (A)&(B)&(C) as below shown.

(1)X10

(3) x16

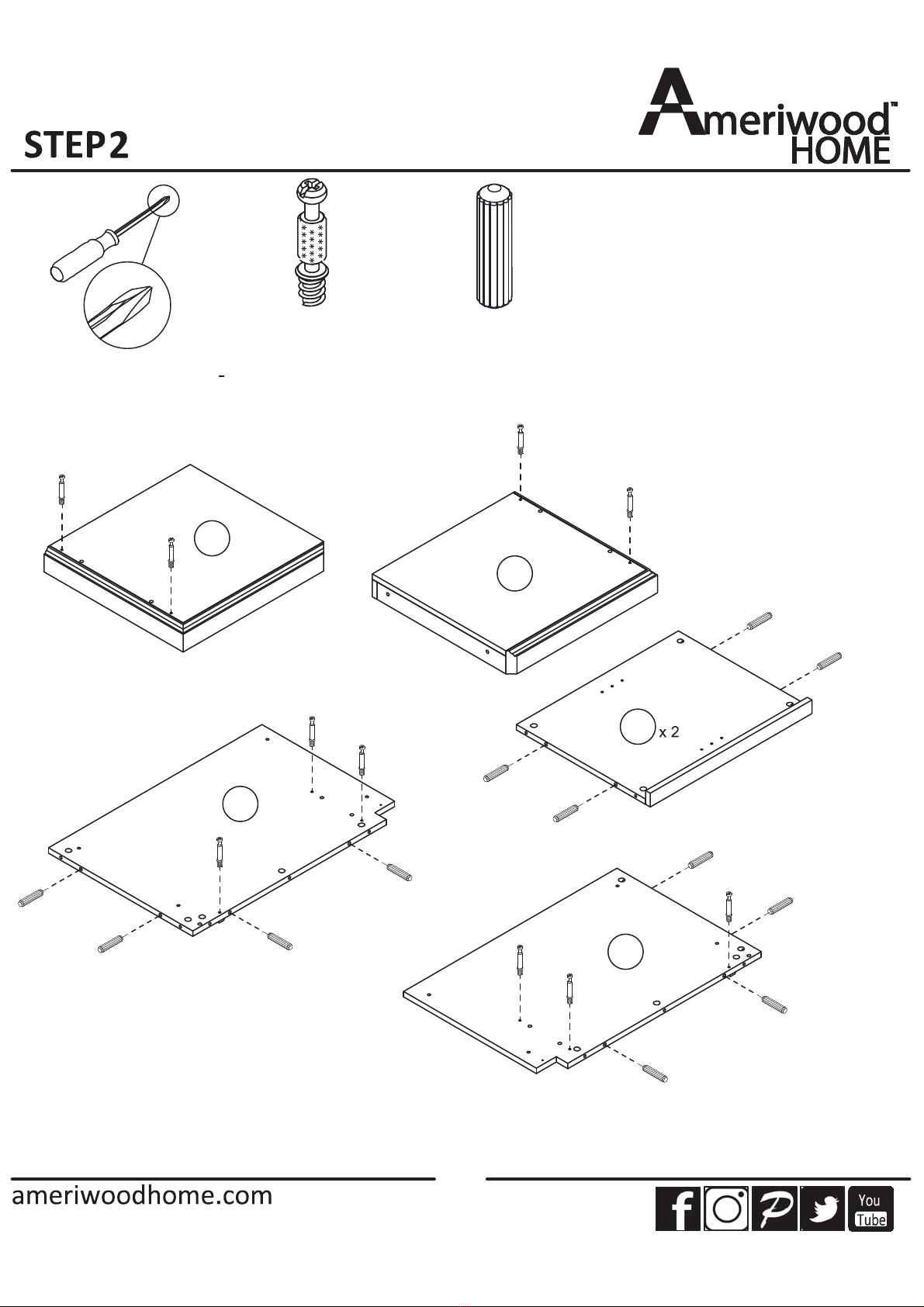

- Screw (1) into (D),(E),(H)&(I) as below shown.

- Insert (3) into (G),(H), (I) as below shown.

(1)X10

(3) x8

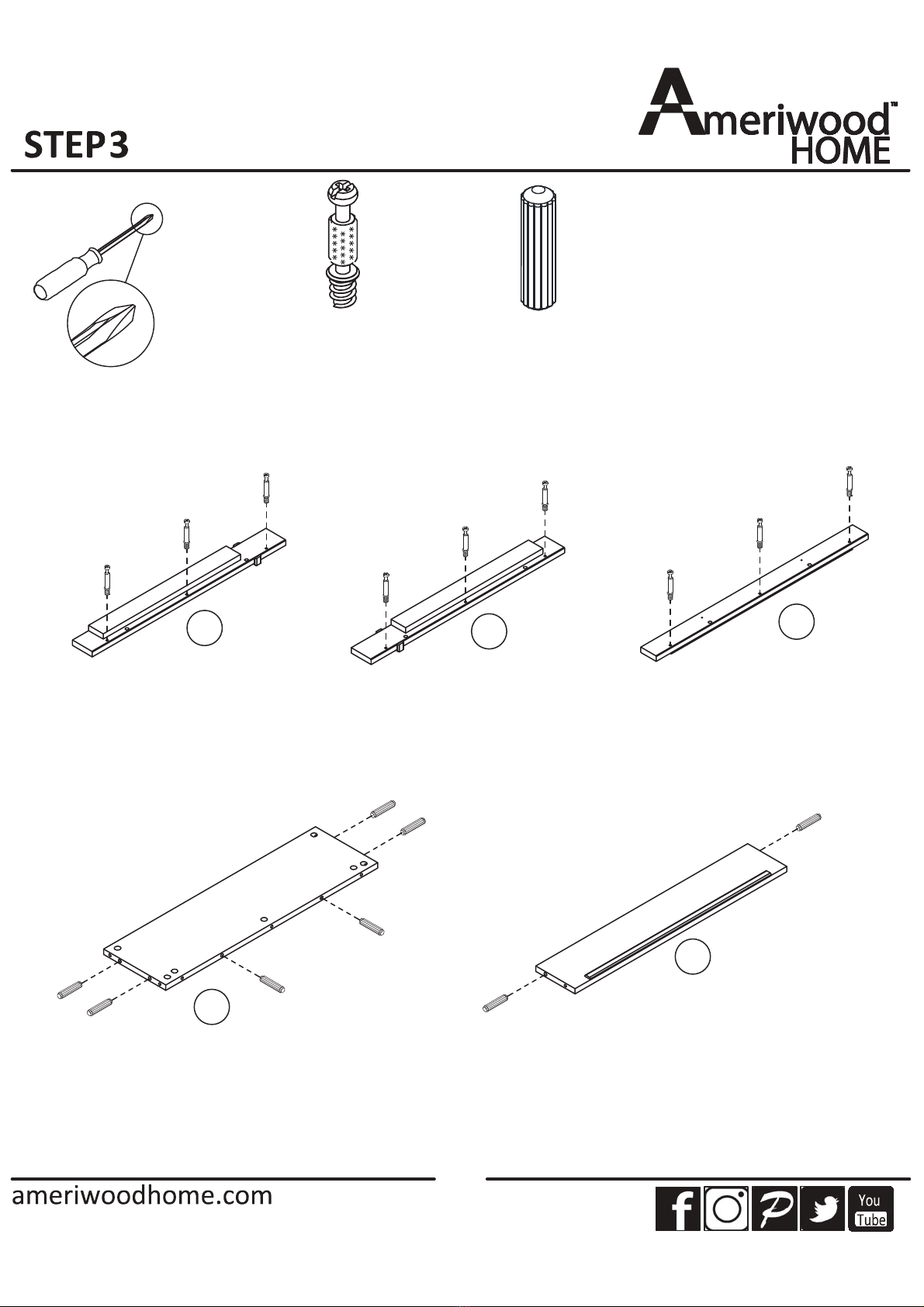

- Screw (1) into (N),(O)&(M) as below shown.

- Insert (3) into (F)&(L) as below shown.

(1)X9
