AKG D 3700 Manuel utilisateur
Bedienungsanleitung. . . . . . . . . . . . S. 2
Bitte vor Inbetriebnahme des Gerätes lesen!
User Instructions. . . . . . . . . . . . . . p. 12
Please read the manual before using the equipment!
Mode d’emploi. . . . . . . . . . . . . . . . p. 22
Veuillez lire cette notice avant d’utiliser le système!
Istruzioni per l’uso. . . . . . . . . . . . . p. 32
Prima di utilizzare l’apparecchio, leggere il manuale
Modo de empleo . . . . . . . . . . . . . . p. 42
¡Sirvase leer el manual antes de utilizar el equipo!
Instruções de uso . . . . . . . . . . . . . p. 52
Por favor leia este manual antes de usar o equipamento!
D 3700M
D 3700MS
D 3700M/TM 40
Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon
anschließen möchten, den gültigen Sicherheitsbestimmungen
entspricht und mit einer Sicherheitserdung versehen ist.
Kontrollieren Sie bitte, ob die Verpackung alle oben angeführ-
ten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an
Ihren AKG-Händler.
•Frequenzgang speziell für Gesangsübertragung ausgelegt.
•Integriertes Wind- und Popfilter unterdrückt wirkungsvoll
Pop- und Atemgeräusche.
•Gute Rückkopplungsunterdrückung durch frequenzunab-
hängige nierenförmige Richtwirkung.
•Brillante Übertragungsqualität durch neue Varimotion-
Membrantechnologie.
•Elastische Doubleflex-Lagerung des Wandlersystems redu-
ziert Griff- und Kabelgeräusche.
•Sicherer Schutz des Mikrofonwandlers durch nahezu unde-
formierbare Gitterkappe aus Federstahl
•Einbauschacht für optionales Sendermodul TM 40
1.1 Sicherheits-
hinweis
1.2 Lieferumfang
1.3 Empfohlenes
Zubehör
1.4 Besondere
Merkmale
2
1 Sicherheitshinweis/Beschreibung
• Mikrofonkabel MK 9/10: 10 m 2-polig geschirmtes
Kabel mit XLR-Stecker und XLR-Kupplung
• Sendermodul TM 40
• Windschutz W 23, W 3001
• Elastische Universal-Aufhängung H 30,
Stativanschluss SA 26
• Bodenstative ST 102A, ST 200,
ST 305
1 D 3700
M
oder D 3700
M
S
oder D 3700
M
/TM 40
1 SA 61 1 Mikrofonkoffer
1.5 D 3700M,
D 3700M/TM 40
Abb. 1:
Ergonomisch
optimierte
Gehäuseform
Abb. 2: Optionales
Sendermodul TM 40
Das D 3700
M
von AKG ist ein dynamisches Mikrofon mit nieren-
förmiger Richtcharakteristik, konzipiert für den Vokaleinsatz auf
der Bühne. Eine leichte Anhebung der Empfindlichkeit zwi-
schen 3 und 15 kHz verschafft der Stimme die nötige Durch-
setzungskraft auch bei sehr hoher Lautstärke auf der Bühne
und sorgt für gute Textverständlichkeit.
Der Hochleistungs-Neodym-Wandler mit Varimotion-Membran
liefert einen hohen Ausgangspegel und garantiert einen verzer-
rungsfreien, kräftigen Sound. Hand- und Kabelgeräusche wer-
den durch die elastische Doubleflex-Lagerung des Wandlers
weitgehend unterdrückt. Der Innenwindschutz reduziert Popp-,
Wind- und Atemgeräusche auf ein Minimum.
Eine robuste, nahezu unverformbare Gitterkappe aus Feder-
stahl und das stabile Zink-Alu-Druckgussgehäuse schützen
das Mikrofon und die Kapsel wirksam vor Beschädigungen im
harten Alltag "on the road".
Das D 3700
M
ist mit einem abnehmbaren Anschlussmodul mit
3-poligem XLR-Stecker ausgestattet. Sie können das D 3700
M
sowohl an symmetrischen als auch asymmetrischen Mischpult-
und Verstärkereingängen betreiben.
Die ergonomisch optimierte Form des
Gehäuses gewährleistet absolute
Funktionalität und exzellente Anwender-
freundlichkeit. Sie haben das Mikrofon
stets voll im Griff, egal, wie Sie es ein-
setzen.
Sie können das Mikrofon auf einfache
Weise in ein Drahtlos-Mikrofon umwan-
deln, indem Sie das XLR-Steckermodul
ausbauen und durch das optionale
Sendermodul TM 40 ersetzen.
1 Beschreibung
3
1.6 D 3700
M
S
Abb. 3:
Ein/Ausschalter des
D 3700
M
S
2.1 Schaltung
2.2 Anschluss an
symmetrischen
Eingang
Abb. 4: Anschluss
mittels symmetri-
schem XLR-Kabel
Siehe Abb. 4.
Das D 3700
M
Sist elektrisch, mechanisch
und akustisch identisch mit dem D 3700
M
,
besitzt jedoch ein XLR-Steckermodul mit
einem knackfreien Ein/Ausschalter. Der
Schalter ist versenkt angeordnet, um un-
beabsichtigtes Ausschalten zu verhindern.
Das Mikrofon besitzt einen symmetrischen Ausgang mit 3-poli-
gem XLR-Stecker:
Stift 1 = Masse
Stift 2 = Tonader (inphase)
Stift 3 = Tonader
Sie können das Mikrofon sowohl an symmetrische als auch
asymmetrische Mikrofoneingänge anschließen.
1. Verwenden Sie ein handelsübliches XLR-Kabel, z.B.
MK 9/10 von AKG (optionales Zubehör).
Die Länge dieses Kabels hat keinen Einfluss auf die
Signalqualität.
2. Stecken Sie die XLR-Kupplung des Mikrofonkabels an den
XLR-Stecker des Mikrofons an.
3. Stecken Sie den anderen Stecker des Mikrofonkabels an
den gewünschten Mikrofoneingang Ihres Mischpults oder
Verstärkers an.
1 Beschreibung
4
2 Anschluss
2.3 Anschluss an
asymmetrischen
Eingang
Abb. 5: Anschluss
mittels
asymmetrischem
Kabel
Siehe Abb. 5.
2.4 Optionales
Sendermodul
TM 40
Bauen Sie zuerst
das XLR-
Steckermodul aus:
Abb. 6: XLR-
Steckermodul
ausbauen
1. Wenn Sie das Mikrofon an einen asymmetrischen
Mikrofoneingang (6,3 mm-Klinkenbuchse) anschließen
wollen, verwenden Sie ein Kabel mit XLR-Kupplung und
6,3 mm-Mono-Klinkenstecker. Solche Kabel sind im
Musikfachhandel erhältlich.
Beachten Sie, dass asymmetrische Kabel Einstreuungen
aus Magnetfeldern (von Netz- und Lichtkabeln, Elektro-
motoren usw.) wie eine Antenne aufnehmen können. Bei
Kabeln, die länger als 5 m sind, kann dies zu Brumm- und
ähnlichen Störgeräuschen führen.
2. Stecken Sie die XLR-Kupplung des Mikrofonkabels an den
XLR-Stecker des Mikrofons an.
3. Stecken Sie den anderen Stecker des Mikrofonkabels an
den gewünschten Mikrofoneingang Ihres Mischpults oder
Verstärkers an.
Mit dem optionalen Sendermodul TM 40 von AKG können Sie
Ihr Mikrofon jederzeit in ein Funkmikrofon verwandeln, das Sie
mit jedem Empfänger der Serie WMS 40 von AKG betreiben
können.
2 Anschluss
5
1
2
Siehe Abb. 6.
Bauen Sie das
Sendermodul ein:
Abb. 7:
Sendermodul
einbauen
Siehe Abb. 7.
Hinweis:
Wenn Sie das
Sendermodul
wieder gegen das
XLR-Steckermodul
austauschen
wollen:
Siehe Abb. 8.
1. Öffnen Sie die Fixierungsschraube (1).
2. Ziehen Sie das XLR-Steckermodul (2) aus dem Mikrofon-
schaft heraus.
3. Damit Sie die Fixierungsschraube (1) nicht verlieren, drehen
Sie sie wieder in das Gewinde am XLR-Steckermodul hin-
ein.
1. Vergessen Sie nicht, den Zustand der Batterie im Sender-
modul zu kontrollieren. Legen Sie eine neue Batterie ein,
falls die derzeitige verbraucht ist oder sich gar keine
Batterie im Sendermodul befindet.
2. Halten Sie das Sendermodul (1) so, dass die Kontakte (2)
zum Mikrofon zeigen.
3. Schieben Sie das Sendermodul (1) so weit in den Mikrofon-
schaft hinein, bis das Sendermodul (1) hörbar einrastet.
Das Sendermodul verriegelt sich automatisch, die elektri-
schen Kontakte zum Mikrofon werden automatisch herge-
stellt.
Näheres zum Einlegen, Tauschen und Testen der Batterie
sowie zum Einstellen und Betrieb des Sendermoduls finden
Sie in der Bedienungsanleitung des Sendermoduls TM 40.
1. Führen Sie einen Kugelschreiber, kleinen Schraubenzieher
oder ähnlichen spitzen Gegenstand in die Öffnung (1) im
Mikrofonschaft ein und drücken Sie nach innen.
Das Sendermodul (2) wird entriegelt und gleitet ca. 2 mm
aus dem Mikrofonschaft heraus.
2. Ziehen Sie das Sendermodul (2) vom Mikrofon ab.
3. Drehen Sie die Fixierungsschraube (4) aus dem XLR-
Steckermodul (3) heraus.
4. Schieben Sie das XLR-Steckermodul (3) bis zum Anschlag
in den Mikrofonschacht hinein.
5. Fixieren Sie das XLR-Steckermodul (3), indem Sie die
Fixierungsschraube (4) fest anziehen.
2 Anschluss
6
1
2
Abb. 8:
Sendermodul
ausbauen
Hinweis:
3.1 Einleitung
3.2
Besprechungs-
abstand und
Naheffekt
3.3 Schall-
einfallswinkel
Siehe Abb. 9.
Sie können das Sendermodul auch ausbauen, indem Sie das
Sendermodul einfach nur kräftig aus dem Mikrofon heraus-
ziehen. Achten Sie darauf, das Sendermodul dabei nicht am
Batteriefachdeckel anzufassen. (Sie würden sonst lediglich das
Batteriefach öffnen.)
Ein Gesangsmikrofon bietet Ihnen viele Möglichkeiten, den
Klang Ihrer Stimme, wie er durch die Beschallungsanlage wie-
dergegeben wird, zu gestalten.
Beachten Sie bitte die folgenden Hinweise, um Ihr Mikrofon
optimal einsetzen zu können.
Die folgenden Kapitel gelten sowohl für die kabelgebundene
Ausführung des D 3700M/D 3700MS als auch für beide Mikro-
fone mit eingebautem optionalem Sendermodul TM 40.
Grundsätzlich wird Ihre Stimme umso voller und weicher wie-
dergegeben, je kürzer der Abstand zwischen den Lippen und
dem Mikrofon ist, während bei größerer Mikrofondistanz ein
halligeres, entfernteres Klangbild zustande kommt, da die
Akustik des Raumes mehr zur Geltung kommt.
Sie können daher Ihre Stimme aggressiv, neutral oder einschmei-
chelnd klingen lassen, indem Sie den Mikrofonabstand verändern.
Der Neheffekt tritt im unmittelbaren Nahbereich der
Schallquelle (weniger als 5 cm) auf und bewirkt eine starke
Betonung der Tiefen. Er verleiht Ihrer Stimme einen voluminö-
seren, intimen, bassbetonten Klang.
Singen Sie seitlich auf das Mikrofon oder über den Mikrofon-
kopf hinweg. So erhalten Sie einen ausgewogenen, naturge-
treuen Klang.
2 Anschluss
7
3 Anwendung
4
12
3

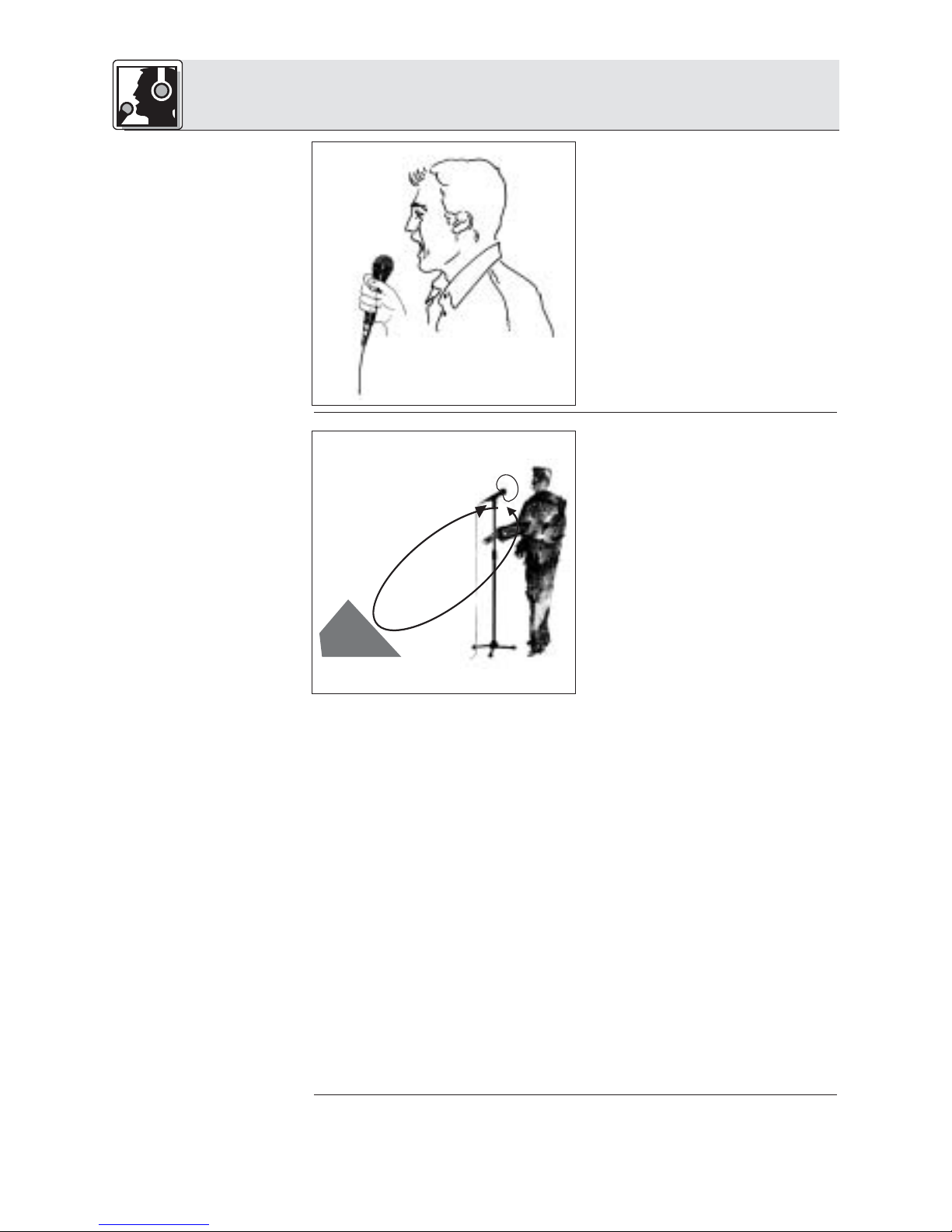

Abb. 9: Typische
Mikrofonposition
3.4 Rückkopplung
Abb. 10:
Mikrofonaufstellung
für minimale
Rückkopplung
Siehe Abb. 10.
Wenn Sie direkt von vorne auf
das Mikrofon singen, werden
nicht nur Atemgeräusche mit-
übertragen, sondern auch
Verschlusslaute (p, t) und
Zischlaute (s, sch, tsch) un-
natürlich hervorgehoben.
Die Rückkopplung kommt
dadurch zustande, dass ein
Teil des von den Laut-
sprechern abgegebenen
Schalls vom Mikrofon aufge-
nommen und verstärkt wieder
den Lautsprechern zugeleitet
wird. Ab einer bestimmten
Lautstärke (der Rückkopp-
lungsgrenze) läuft dieses
Signal gewissermaßen im
Kreis, die Anlage heult und
pfeift und kann nur durch
Zurückdrehen des Lautstärkereglers wieder unter Kontrolle
gebracht werden.
Um dieser Gefahr zu begegnen, hat das Mikrofon eine nieren-
förmige Richtcharakteristik. Das bedeutet, dass es für Schall,
der von vorne einfällt (die Stimme) am empfindlichsten ist,
während es auf seitlich einfallenden Schall oder Schall, der von
hinten auftrifft (z.B. von Monitorlautsprechern), kaum anspricht.
Minimale Rückkopplungsneigung erreichen Sie, indem Sie die
PA-Lautsprecher vor den Mikrofonen (am vorderen Bühnen-
rand) aufstellen.
Wenn Sie Monitorlautsprecher verwenden, lassen Sie Ihr
Mikrofon nie direkt auf die Monitore oder die PA-Lautsprecher
zeigen.
Rückkopplung kann auch durch Resonanzerscheinungen (als
Folge der Raumakustik), besonders im unteren
Frequenzbereich, ausgelöst werden, also indirekt durch den
Naheffekt. In diesem Fall brauchen Sie oft nur den
Mikrofonabstand zu vergrößern, um die Rückkopplung zum
Abreißen zu bringen.
3 Anwendung
8
3.5 Begleitchor

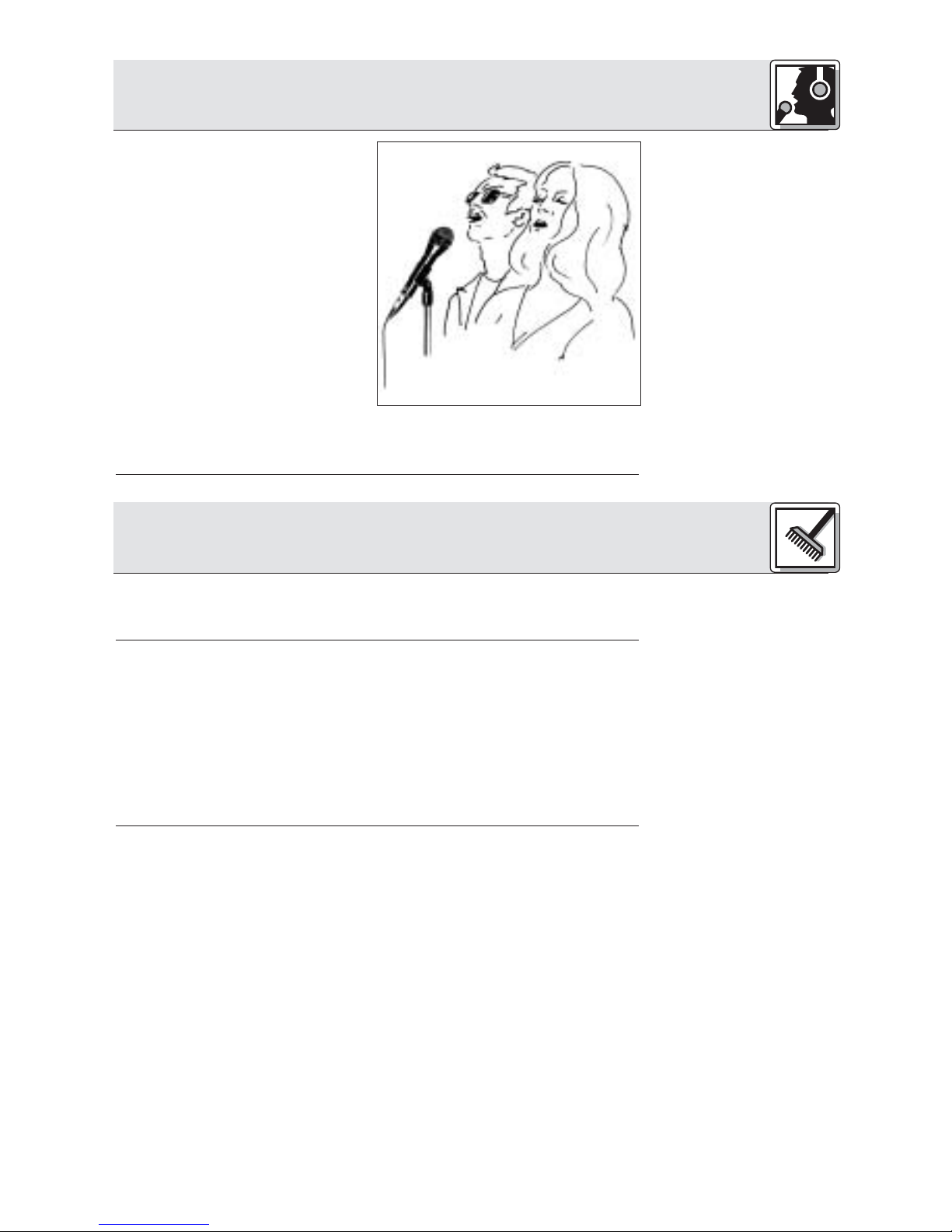

Abb. 11:
Mikrofonaufstellung
für Begleitduo
4.1 Gehäuse-
oberfläche
4.2 Innen-
windschutz
1. Lassen Sie nie mehr als
zwei Personen in ein
gemeinsames Mikrofon
singen.
2. Achten Sie darauf, dass
der Schalleinfallswinkel nie
größer als 35° ist.
Das Mikrofon ist für seit-
lich einfallenden Schall
sehr unempfindlich. Wenn
die beiden VokalistInnen
aus einem größeren Win-
kel als 35° auf das Mikro-
fon singen, müssten Sie den Pegelregler des Mikrofon-
kanals so weit aufziehen, dass die Rückkopplungsgefahr zu
groß würde.
Reinigen Sie die Gehäuseoberfläche des Mikrofons mit einem
mit Wasser befeuchteten Tuch.
1. Schrauben Sie die Gitterkappe des Mikrofons gegen den
Uhrzeigersinn ab.
2. Nehmen Sie den Windschutz aus der Gitterkappe heraus
und reinigen Sie den Windschutz mit Seifenwasser.
3. Lassen Sie den Windschutz über Nacht trocknen.
4. Legen Sie den Windschutz in die Gitterkappe ein und
schrauben Sie die Gitterkappe im Uhrzeigersinn auf das
Mikrofon auf.
3 Anwendung
9
4 Reinigung
5 Fehlerbehebung
10
Kein Ton.
Verzerrungen.
Mikrofon klingt mit der
Zeit immer dumpfer.
1. Mischpult und/oder
Verstärker ausgeschaltet.
2. Kanal- oder Summen-
Fader am Mischpult
oder Lautstärkeregler
des Verstärkers steht
auf Null.
3. Mikrofon nicht an
Mischpult oder Verstärker
angeschlossen.
4. Kabelstecker nicht
richtig angesteckt.
5. Kabel defekt.
6. Sendermodul aus- oder
stummgeschaltet.
7. Keine/leere Batterie im
Sendermodul.
8. Empfänger ausgeschal-
tet/nicht ans Mischpult
angeschlossen.
1. Gain-Regler am
Mischpult oder
Sendermodul nicht rich-
tig eingestellt.
2. Mischpulteingang zu
empfindlich.
•Verschmutzter
Innenwindschutz oder
Außenwindschutz
dämpft hohe
Frequenzen.
1. Mischpult und/oder
Verstärker einschalten.
2. Kanal- oder Summen-
Fader am Mischpult
oder Lautstärkeregler
des Verstärkers auf
gewünschten Pegel
einstellen.
3. Mikrofon an Mischpult
oder Verstärker ansch-
ließen.
4. Kabelstecker nochmals
anstecken.
5. Kabel überprüfen und
falls nötig ersetzen.
6. Sendermodul einschal-
ten.
7. Volle Batterie in
Sendermodul einlegen.
8. Empfänger
einschalten/an das
Mischpult anschließen.
1. Gain-Regler so einstel-
len, dass Verzerrungen
verschwinden.
2. 10-dB-Vorabschwächung
zwischen Mikrofonkabel
und Eingang stecken.
•Innenwindschutz bzw.
Außenwindschutz
reinigen.
Fehler Mögliche Ursache Abhilfe
Autres manuels pour D 3700
2
Ce manuel convient aux modèles suivants
2
Table des matières
Langues :
Autres manuels AKG Microphone
AKG
AKG C900 Manuel utilisateur
AKG
AKG P120 Manuel utilisateur
AKG
AKG C 451B Manuel utilisateur
AKG
AKG D 112 Manuel utilisateur
AKG
AKG MicroMic C516 ML Manuel utilisateur
AKG
AKG D 7 Manuel utilisateur
AKG
AKG C411 Series Manuel utilisateur
AKG
AKG WMS 51 Manuel utilisateur
AKG
AKG C 480 B COMB-ULS 61 Manuel utilisateur
AKG
AKG CK 31 Manuel utilisateur
AKG
AKG D 7 Manuel utilisateur
AKG
AKG SOLIDTUBE Manuel utilisateur
AKG
AKG 111548 Manuel utilisateur
AKG
AKG LC 617 Manuel utilisateur
AKG
AKG H 600 - MOUNTING DRAWING Manuel utilisateur
AKG
AKG PERCEPTION 100 Manuel utilisateur
AKG
AKG C 444 Manuel utilisateur
AKG
AKG CK 69-ULS Manuel utilisateur
AKG
AKG C5 VOCAL Manuel utilisateur
AKG
AKG D12 VR Manuel utilisateur
