Seite
1 Sicherheitshinweis/Beschreibung ......................................3
1.1 Sicherheitshinweis ........................................................3
1.2 Lieferumfang.................................................................3
1.3 Optionales Zubehör ......................................................3
1.4 Besondere Merkmale....................................................3
1.5 Kurzbeschreibung.........................................................4
2 Anschluss ..............................................................................5
3 Anwendung............................................................................6
3.1 Einleitung ......................................................................6
3.2 Besprechungsabstand und Naheffekt ..........................6
3.3 Schalleinfallswinkel.......................................................6
3.4 Rückkopplung...............................................................7
3.5 Begleitchor....................................................................8
4 Reinigung...............................................................................9
4.1 Gehäuseoberfläche.......................................................9
4.2 Innenwindschutz...........................................................9
Fehlerbehebung ..................................................................10
6 Technische Daten................................................................11
2AKG D 5/D 5 S
Inhaltsverzeichnis
1.1 Sicherheits-
hinweis
1.2 Liefer-
umfang
1.3 Optionales
Zubehör
1.4 Beson ere
Merkmale
• Überprüfen Sie bitte, ob das Gerät, an das Sie
das Mikrofon anschließen möchten, den gülti-
gen Sicherheitsbestimmungen entspricht und
mit einer Sicherheitserdung versehen ist.
• Kontrollieren Sie bitte, ob die Verpackung alle
oben angeführten Teile enthält. Falls etwas
fehlt, wenden Sie sich bitte an Ihren AKG-
Händler.
• Optionales Zubehör finden Sie im aktuellen
AKG-Katalog/Folder oder auf www.akg.com.
Ihr Händler berät Sie gerne.
• Frequenzgang speziell für Gesangsübertra-
gung ausgelegt.
• Integriertes Wind- und Popfilter unterdrückt
wirkungsvoll Pop- und Atemgeräusche.
• Gute Rückkopplungsunterdrückung durch fre-
quenzunabhängige supernierenförmige Richt-
wirkung.
• Brillante Übertragungsqualität durch neue Va-
rimotion-Membrantechnologie.
• Elastische Lagerung des Wandlersystems re-
duziert Griff- und Kabelgeräusche.
• Sicherer Schutz des Mikrofonwandlers durch
nahezu undeformierbare Gitterkappe aus Fe-
derstahl
1 Sicherheitshinweis/Beschreibung
AKG D 5/D 5 S 3
1 D /D S 1 SA 4 1 Etui
L
1.5 Kurz-
beschreibung
D 5:
D 5 S:
Das D von AKG ist ein dynamisches Richtmikro-
fon (Druckgradientenempfänger). Es wurde spe-
ziell als Gesangsmikrofon für den harten Bühnen-
einsatz entwickelt. Der weite Frequenzgang des
D 5 betont leicht die mittleren und hohen Frequen-
zen und gewährleistet dadurch auch eine gute
Sprachverständlichkeit. Durch seine supernieren-
förmige Richtcharakteristik ist das D 5 für Schall,
der von vorne einfällt, am empfindlichsten, wäh-
rend es auf von der Seite und hinten einfallenden
Schall kaum anspricht. Diese Richtcharakteristik
ist bei allen Frequenzen, also von den tiefsten bis
zu den höchsten Tönen, annähernd gleich ("fre-
quenzunabhängig").
Hand- und Kabelgeräusche werden durch die
elastische Lagerung des Wandlers weitgehend
unterdrückt. Der Innenwindschutz reduziert Pop-,
Wind- und Atemgeräusche auf ein Minimum.
Eine robuste, nahezu unverformbare Gitterkappe
aus Federstahl und das stabile Zink-Alu-
Druckgussgehäuse schützen das Mikrofon und
die Kapsel wirksam vor Beschädigungen im har-
ten Alltag "on the road".
Das D S ist elektrisch, mechanisch und akus-
tisch identisch mit dem D 5, besitzt jedoch einen
knackfreien Ein/Ausschalter.
1 Beschreibung
4AKG D 5/D 5 S
Das Mikrofon besitzt einen symmetrischen Aus-
gang mit 3-poligem XLR-Stecker:
Stift 1 = Masse
Stift 2 = Tonader (inphase)
Stift 3 = Tonader
Sie können das Mikrofon sowohl an symmetrische
als auch asymmetrische Mikrofoneingänge an-
schließen.
• Wenn Sie das Mikrofon an einen symmetri-
schen Mikrofoneingang (XLR-Buchse) an-
schließen wollen, verwenden Sie ein handels-
übliches XLR-Kabel.
• Wenn Sie das Mikrofon an einen asymmetri-
schen Mikrofoneingang (6,3 mm-Klinken-
buchse) anschließen wollen, verwenden Sie
ein Kabel mit XLR-Kupplung und 6,3 mm-
Mono-Klinkenstecker.
Beachten Sie, dass asymmetrische Kabel Ein-
streuungen aus Magnetfeldern (von Netz- und
Lichtkabeln, Elektromotoren usw.) wie eine An-
tenne aufnehmen können. Bei Kabeln, die län-
ger als 5 m sind, kann dies zu Brumm- und
ähnlichen Störgeräuschen führen.
2 Anschluss
AKG D 5/D 5 S 5
3.1 Einleitung
3.2 Bespre-
chungsabstan
un Naheffekt
3.3 Schallein-
fallswinkel
Siehe Abb. 1.
Abb. 1: Typische
Mikrofonposition
Ein Gesangsmikrofon bietet Ihnen viele Möglich-
keiten, den Klang Ihrer Stimme, wie er durch die
Beschallungsanlage wiedergegeben wird, zu ge-
stalten.
Beachten Sie bitte die folgenden Hinweise, um Ihr
Mikrofon optimal einsetzen zu können.
Grundsätzlich wird Ihre Stimme umso voller und
weicher wiedergegeben, je kürzer der Abstand
zwischen den Lippen und dem Mikrofon ist, wäh-
rend größere Mikrofondistanzen ein halligeres,
entfernteres Klangbild bewirken, da die Akustik
des Raumes mehr zur Geltung kommt.
Sie können daher Ihre Stimme aggressiv, neutral
oder einschmeichelnd klingen lassen, indem Sie
den Mikrofonabstand verändern.
Der Naheffekt tritt im Abstand von weniger als 5
cm von der Schallquelle auf und bewirkt eine
starke Betonung der Tiefen. Er verleiht Ihrer
Stimme einen voluminöseren, intimen, bassbe-
tonten Klang.
Singen Sie seitlich auf
das Mikrofon oder über
den Mikrofonkopf hin-
weg. So erhalten Sie ei-
nen ausgewogenen, na-
turgetreuen Klang.
Wenn Sie direkt von
vorne auf das Mikrofon
singen, werden nicht nur
Atemgeräusche mitüb-
ertragen, sondern auch
Verschlusslaute (p, t) und Zischlaute (s, sch, tsch)
unnatürlich hervorgehoben.
3 Anwendung
6AKG D 5/D 5 S
3.4 Rück-
kopplung
Abb. 2: Mikrofon-
aufstellung für mi-
nimale Rückkopp-
lung
Siehe Abb. 2.
Rückkopplung bedeutet, dass ein Teil des von den
Lautsprechern abgegebenen Schalls vom Mikro-
fon aufgenommen, verstärkt und wieder den Laut-
sprechern zugeleitet (“rückgekoppelt”) wird. Ab
einer bestimmten Lautstärke beginnt die Anlage
zu pfeifen und kann nur durch Zurückfahren der
Lautstärke wieder unter Kontrolle gebracht wer-
den.
Um diese Gefahr zu minimieren, hat das Mikrofon
eine supernierenförmige Richtcharakteristik: es ist
für Schall, der von vorne einfällt (die Stimme) am
empfindlichsten ist, während es auf seitlich oder
von hinten einfallenden Schall (z.B. von Monitor-
lautsprechern), kaum anspricht.
Minimale Rückkopplungsneigung erreichen Sie,
indem Sie die PA-Lautsprecher vor den Mikrofo-
nen (am vorderen Bühnenrand) aufstellen.
Wenn Sie Monitorlautsprecher verwenden, lassen
Sie Ihr Mikrofon nie direkt auf die Monitore oder
die PA-Lautsprecher zeigen.
Rückkopplung kann auch durch Resonanzer-
scheinungen (als Folge der Raumakustik), beson-
ders im unteren Frequenzbereich, ausgelöst wer-
3 Anwendung
AKG D 5/D 5 S 7
3.5 Begleitchor

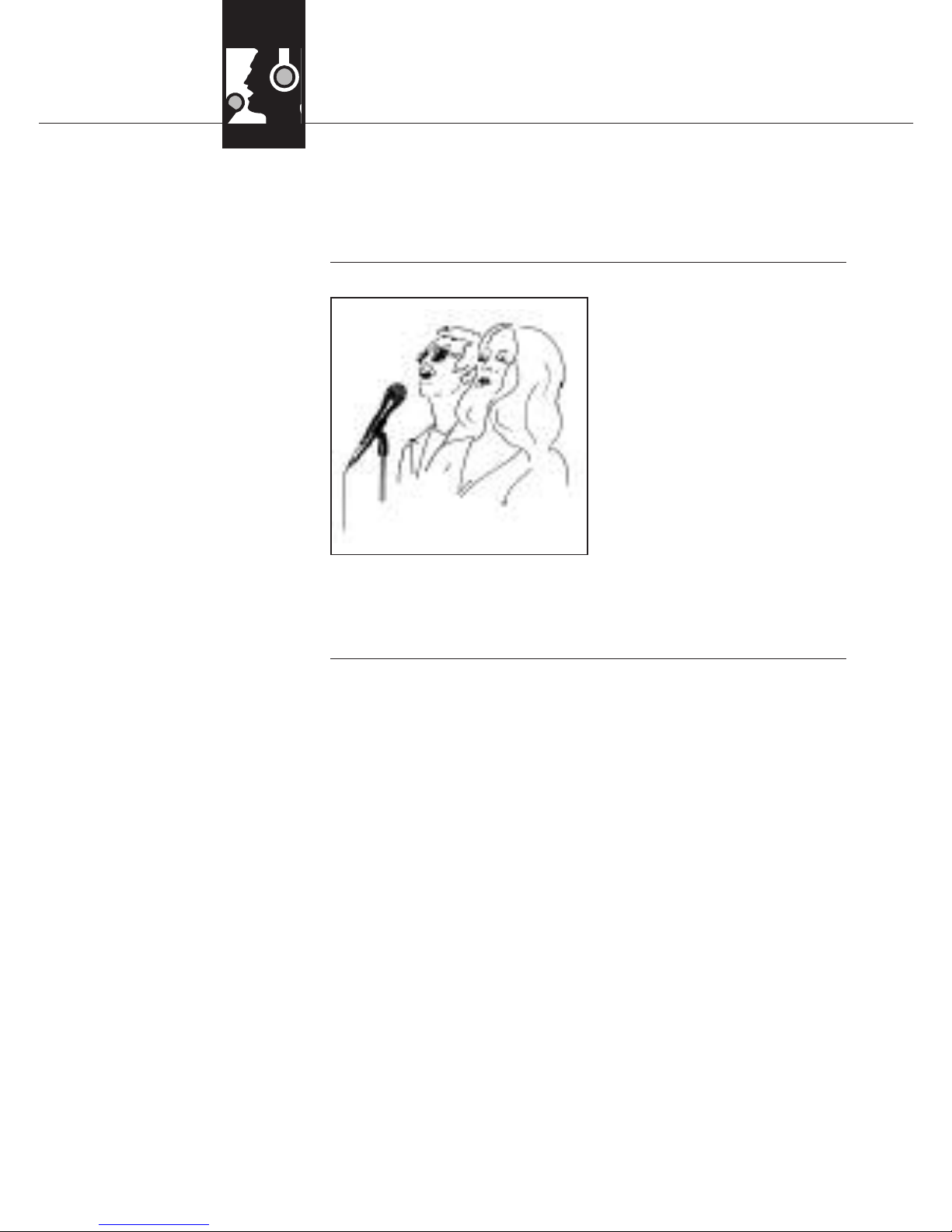

Abb. 3: Mikrofon-
aufstellung für
Begleitduo
den, also indirekt durch den Naheffekt. In diesem
Fall brauchen Sie oft nur den Mikrofonabstand zu
vergrößern, um die Rückkopplung zum Abreißen
zu bringen.
1. Lassen Sie nie mehr
als zwei Personen in
ein gemeinsames Mi-
krofon singen.
2. Das Mikrofon ist für
seitlich einfallenden
Schall sehr unemp-
findlich. Wenn die
beiden VokalistInnen
aus einem größeren
Winkel als 35° auf das
Mikrofon singen, müssten Sie den Pegelregler
des Mikrofonkanals so weit aufziehen, dass die
Rückkopplungsgefahr zu groß würde.
3 Anwendung
8AKG D 5/D 5 S
4.1 Gehäuse-
oberfläche
4.2 Innen-
win schutz
• Reinigen Sie die Gehäuseoberfläche des Mi-
krofons mit einem mit Wasser befeuchteten
Tuch.
1. Schrauben Sie die Gitterkappe des Mikrofons
gegen den Uhrzeigersinn ab.
2. Nehmen Sie den Windschutz aus der Gitter-
kappe heraus und reinigen Sie den Windschutz
mit Seifenwasser.
3. Lassen Sie den Windschutz über Nacht trock-
nen.
4. Legen Sie den Windschutz in die Gitterkappe
ein und schrauben Sie die Gitterkappe im Uhr-
zeigersinn auf das Mikrofon auf.
4 Reinigung
AKG D 5/D 5 S 9
5 Fehlerbehebung
10 AKG D 5/D 5 S
Fehler Mögliche Ursache Abhilfe
Kein Ton. 1. Mischpult
und/oder Verstär-
ker ausgeschaltet.
2. Kanal- oder Sum-
men-Fader am
Mischpult oder
Lautstärkeregler
des Verstärkers
steht auf Null.
3. Mikrofon nicht an
Mischpult oder
Verstärker ange-
schlossen.
4. Kabelstecker nicht
richtig angesteckt.
5. Kabel defekt.
1. Mischpult
und/oder Verstär-
ker einschalten.
2. Kanal-oder Sum-
men-Fader am
Mischpult oder
Lautstärkeregler
des Verstärkers auf
gewünschten Pe-
gel einstellen.
3. Mikrofon an
Mischpult oder
Verstärker an-
schließen.
4. Kabelstecker
nochmals anste-
cken.
5. Kabel überprüfen
und falls nötig er-
setzen.
Verzerrungen. 1. Gain-Regler am
Mischpult nicht
richtig eingestellt.
2. Mischpulteingang
zu empfindlich.
1. Gain-Regler so
einstellen, dass
Verzerrungen ver-
schwinden.
2. 10-dB-Vorab-
schwächung zwi-
schen Mikrofonka-
bel und Eingang
stecken.
Mikrofon klingt mit
er Zeit immer
umpfer.
• Verschmutzter In-
nenwindschutz
oder Aussenwind-
schutz dämpft
hohe Frequenzen.
• Innenwindschutz
bzw. Aussenwind-
schutz reinigen.
