AKG C 411 III Manuel utilisateur

Bedienungshinweise . . . . . . . . . . . . . . . . . . S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

User Instructions . . . . . . . . . . . . . . . . . . . . p. 12

Please read the manual before using the equipment!

Mode d’emploi . . . . . . . . . . . . . . . . . . . . . . p. 22

Veuillez lire cette notice avant d’utiliser le système!

Istruzioni per l’uso . . . . . . . . . . . . . . . . . . . p. 32

Prima di utilizzare l’apparecchio, leggere il manuale!

Modo de empleo . . . . . . . . . . . . . . . . . . . . p. 42

Antes de utilizar el equipo, lea por favor el manual!

Instruções de uso . . . . . . . . . . . . . . . . . . . p. 52

Por favor leia este manual antes de usar o equipamen

to!

C 411III

1 Sicherheitshinweis/Beschreibung

1.1 Sicherheits-

hinweis

1.2

Lieferumfang

1.3 Optionales

Zubehör

Überprüfen Sie bitte, ob das Gerät, an das Sie das

Mikrofon anschließen möchten, den gültigen Si-

cherheitsbestimmungen entspricht und mit einer

Sicherheitserdung versehen ist.

Kontrollieren Sie bitte, ob die Verpackung alle

oben angeführten Teile enthält. Falls etwas fehlt,

wenden Sie sich bitte an Ihren AKG-Händler.

1 C 411III Klebemasse

• Mikrofonkabel MK 9/10: 10 m 2-polig

geschirmtes Kabel mit XLR-Stecker

und XLR-Kupplung

• Phantomspeiseadapter

MPA III L (für C 411III L)

• Batteriespeisegerät

B 29 L (für C 411III L)

• Phantomspeisegeräte

N 62 E, N 66 E,

B 18, B 15

(für C 411III PP)

1 Beschreibung

1.4 Besondere

Merkmale

1.5 Kurz-

beschreibung

1.6 Varianten

C 411III PP

C 411III L

•Robuster Körperschallwandler für Instrumen-

talabnahme auf der Bühne.

•Frequenzgang speziell für akustische Gitarre,

Banjo, Zither und Streichinstrumente ausge-

legt.

•Klebemasse für die direkte Montage am Instru-

ment im Lieferumfang enthalten.

Der Pickup C 411III ist ein Körperschallwandler

und nimmt den Schall direkt von der Oberfläche

des schwingenden Resonanzkörpers eines aku-

stischen Instruments auf.

Der Pickup wurde speziell für die direkte Montage

an akustischen Gitarren, Banjos, Zithern und

Streichinstrumenten entwickelt und garantiert eine

absolut klangtreue, unverfälschte Wiedergabe Ih-

res Instruments.

Die Klebemasse zur Befestigung des Pickups ist

absolut unschädlich für Holz-, Kunststoff- und

Metalloberflächen.

Der Pickupist in zwei Ausführungen erhältlich:

•Für 9 bis 52 V Universal-Phantomspeisung.

3 m langes, fix verbundenes Anschlusskabel

mit Phantomspeiseadapter mit integriertem

3-poligem XLR-Stecker.

•Für Speisung mittels Batteriespeisegerät

B 29 L, Phantomspeiseadapter MPA III L oder

AKG.WIRELESS-Taschensender. 1,5 m lan-

ges, fix verbundenes Anschlusskabel mit

3-poligem Mini-XLR-Stecker.

2 Anschluss

2.1 Einleitung

Wichtig!

2.2 C 411III PP

2.2.1 Anschluss

an symmetri-

sche Eingänge

Siehe Abb. 1.

Der C 411III Pickup ist ein Kondensatorwandler

und benötigt daher eine Stromversorgung.

Wenn Sie andere als die von AKG empfoh-

lenen Speisegeräte verwenden, kann der

Pickup beschädigt werden und erlischt

die Garantie.

1. Stecken Sie den Phantomspeiseadapter (1) am

Kabel des Pickups an einen symmetrischen

XLR-Mikrofoneingang mit Phantomspeisung an.

2. Schalten Sie die Phantomspeisung ein. (Lesen

Sie dazu in der Betriebsanleitung des jeweili-

gen Gerätes nach.)

3. Wenn Ihr Mischpult keine Phantom-

speisung besitzt, stecken Sie den

Phantomspeiseadapter (1) an ein optionales

AKG-Phantomspeisegerät (2) (N 62 E, N 66 E,

B 18, B 15) an und verbinden Sie das

Phantomspeisegerät mit Hilfe eines XLR-

Kabels (3) (z.B. AKG MK 9/10 - nicht mitglie-

fert) mit einem symmetrischen Eingang.

Abb. 1: Anschluss an symmetrischen Eingang

Phantom

MPA





(

2 Anschluss

2.2.2 Anschluss

an asymmetri-

sche Eingänge

Siehe Abb. 2.

Hinweis:

Phantomspeisegeräte (2) von AKG können Sie auch

an einen asymmetrischen Eingang anschließen.

Verwenden Sie dazu ein Kabel (3) mit XLR-

Stecker (weiblich) und Mono-Klinkenstecker:

1. Verbinden Sie im XLR-Stecker (4) mittels einer

Drahtbrücke Stift 1 mit Stift 3 und mit der

Abschirmung.

2. Verbinden Sie die innere Ader des Kabels mit

Stift 2 des XLR-Steckers (4) und der Spitze

des Klinkensteckers (5).

Beachten Sie, dass asymmetrische Kabel Ein-

streuungen aus Magnetfeldern (von Netz- und

Lichtkabeln, Elektromotoren usw.) wie eine An-

tenne aufnehmen können . Bei Kabeln, die län-

ger als 5 m sind, kann dies zu Brumm- und

ähnlichen Störgeräuschen führen.

Abb. 2: Anschluss an asymmetrischen Eingang



 

PhantomMPA



☞

2 Anschluss

2.3 C 411III L

2.3.1 Anschluss

mittels B 29 L

Siehe Abb. 3.

Wichtig!

Symmetrischer

Eingang:

Siehe Abb. 3.

Asymmetrischer

Eingang:

Mit dem optionalen Batteriespeisegerät B 29 L

können Sie den Pickup an symmetrische oder

asymmetrische Eingänge ohne Phantomspeisung

anschließen.

1. Kabel anstecken: Stecken Sie den Mini-XLR-

Stecker (1) am Kabel des Pickups bis zum

Anschlag in eine der beiden Mini-XLR-

Buchsen am B 29 L (2).

Der Stecker (1) verriegelt sich automatisch.

Kabel abziehen: Zum Abziehen des Kabels

drücken Sie auf den Entriegelungsknopf am

Mini XLR-Stecker (1) und ziehen Sie den

Stecker (1) aus der Buchse heraus.

Um das Kabel nicht zu beschädigen, zie-

hen Sie niemals am Kabel selbst!

2. Verbinden Sie das B 29 L (2) mit dem

gewünschten Eingang.

Zum Anschluss an einen symmetrischen

Eingang verwenden Sie ein handelsübliches

XLR-Kabel (3).

Siehe Kapitel 2.2.2.









Abb. 3: Anschluss-Schema mit B 29 L

B 29 L

(

2 Anschluss

2.3.2 Anschluss

mittels MPA III L

Siehe Abb. 4.

2.3.3 Anschluss an

Taschensender

1. Kabel anstecken: Stecken Sie den Mini-XLR-

Stecker (1) am Kabel des Pickups bis zum

Anschlag in die Mini-XLR-Kupplung (2) am

Anschlusskabel des MPA III L (3).

Der Stecker (1) verriegelt sich automatisch.

Kabel abziehen: Siehe Kapitel 2.3.1.

2. Stecken Sie den MPA III L (3) an einen sym-

metrischen XLR-Mikrofoneingang mit

Phantomspeisung an.

3. Schalten Sie die Phantomspeisung ein. (Lesen

Sie dazu in der Betriebsanleitung des jeweili-

gen Gerätes nach.)

4. Wenn Ihr Mischpult keine Phantom-

speisung besitzt, stecken Sie den MPA III L

(3) an ein optionales AKG-Phantomspeise-

gerät (4) (N 62 E, N 66 E, B 18, B 15) an und

verbinden Sie das Phantomspeisegerät (4) mit

Hilfe eines XLR-Kabels (5) (z.B. AKG MK 9/10

- nicht mitgliefert) mit einem symmetrischen

Eingang.

Lesen Sie in der Bedienungsanleitung Ihres

Taschensenders nach.

Mini XLR Mini XLR MPA

MPA



Phantom







Abb. 4: Anschluss-Schema mit MPA III L

3 Anwendung

3.1 Einleitung

3.2 Befestigung

am Instrument

Hinweis:

Abb. 5: Klebe-

masse auf die

Unterseite des

Pickups drücken.

Siehe Abb. 6 bis 9

auf Seite 9.

Da die Resonanzkörper akustischer Instrumente

an verschiedenen Punkten in unterschiedlicher

Weise schwingen, können Sie durch Variieren des

Schallabnahmepunkts verschiedene Klangfarben

erhalten.

Bewährte Positionierungen und weitere Anwen-

dungshinweise finden Sie in Kapitel 3.2.

Wenn Sie den Pickup auf einer lackierten Ober-

fläche befestigen wollen, kontrollieren Sie vorher

den Zustand des Lacks.

Auf porösem, brüchigem Lack ist die Haltekraft

der Klebemasse geringer und es besteht die Ge-

fahr, dass die Klebemasse beim Entfernen des

Pickups die Lackschicht weiter beschädigt.

1. Ziehen Sie die Schutzfolie von der mitgeliefer-

ten Klebemasse ab.

2. Drücken Sie einen Teil der Klebemasse (etwa

gleich groß wie der Pickup) auf die Unterseite

des Pickups.

3. Drücken Sie den Pickup auf den Steg oder in

der Nähe des Stegs auf die Decke des Instru-

ments.

☞

✂

3 Anwendung

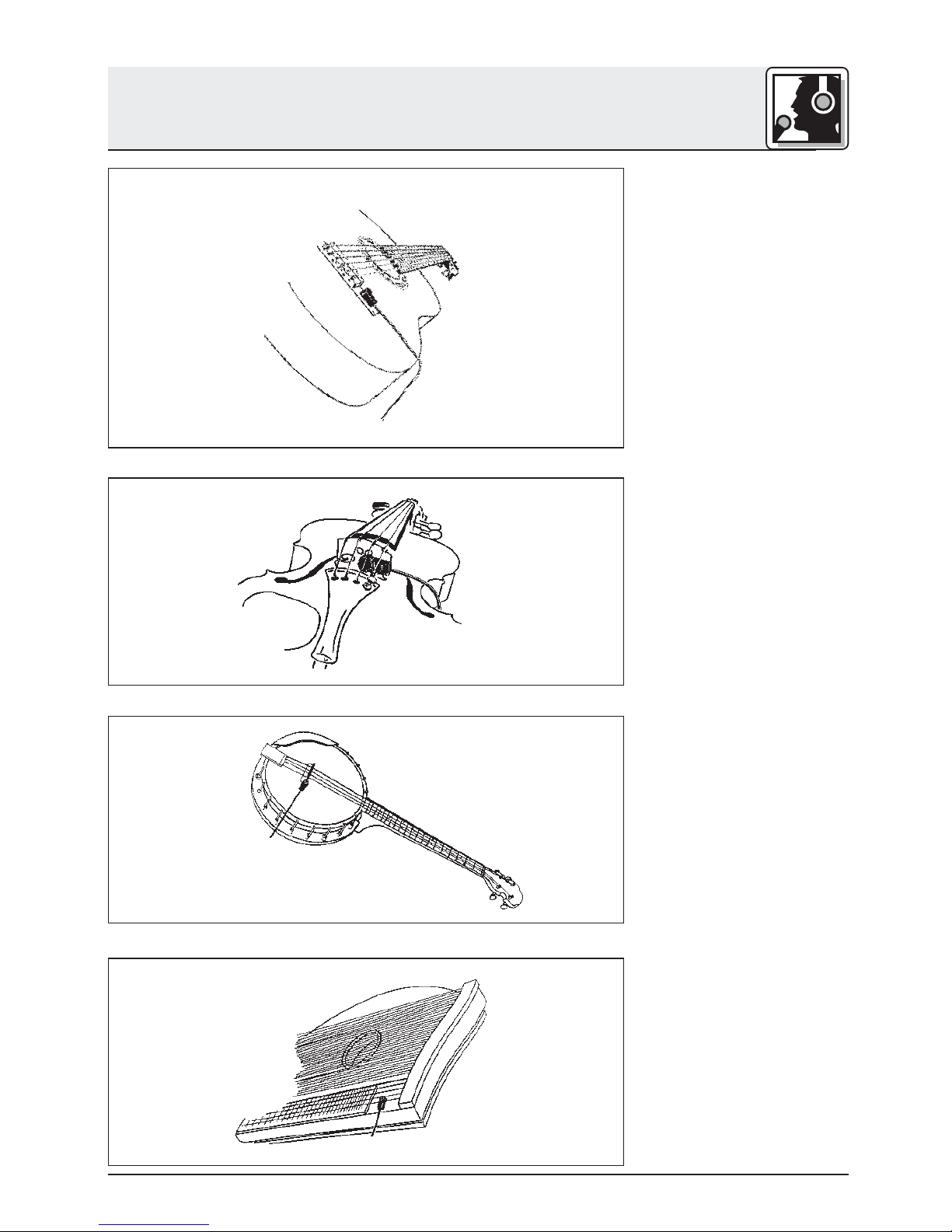

Abb. 6: Gitarre

Abb. 7: Violine

Abb. 8: Banjo

Abb. 9: Zither

5 Fehlerbehebung

Fehler

Kein Ton:

Verzerrungen:

Mögliche Ursache

1. Mischpult und/oder

Verstärker ausge-

schaltet.

2. Kanal-Fader oder

Summenpegelregler

am Mischpult oder

Lautstärkeregler des

Verstärkers steht auf

Null.

3. Pickup nicht an

Mischpult oder

Verstärker ange-

schlossen.

4. Kabelstecker nicht

richtig angesteckt.

5. Kabel defekt.

6. Keine Speise-

spannung.

1. Gain-Regler am

Mischpult zu weit

aufgedreht.

2. Mischpulteingang zu

empfindlich.

Abhilfe

1. Mischpult und/oder

Verstärker ein-

schalten.

2. Kanal-Fader oder

Summenpegelregler

am Mischpult oder

Lautstärkeregler des

Verstärkers auf ge-

wünschten Pegel

einstellen.

3. Pickup an Mischpult

oder Verstärker an-

schließen.

4. Kabelstecker

nochmals an-

stecken.

5. Kabel überprüfen

und falls nötig er-

setzen.

6. Phantomspeisung

einschalten.

Phantomspeise-

gerät: ans Netz

anschließen bzw.

Batterie(n) einlegen.

Kabel überprüfen

und falls nötig er-

setzen.

1. Gain-Regler zurück-

drehen.

2. 10-dB-Vorab-

schwächung

zwischen Pickupka-

bel und Eingang

stecken.
