Das C 420 ist ein Miniatur-Kondensatormikrofon,

das mit einem Nackenbügel am Kopf getragen

wird. Das Mikrofon hat eine nierenförmige Richt-

charakteristik und nimmt daher Schall von vorne

(vom Mund) bevorzugt auf.

Das Mikrofongehäuse mit dem Kondensator-

wandler ist über eine elastische Lagerung mit dem

Mikrofonarm verbunden, um Kabelgeräusche und

Körperschall zu unterdrücken. Der Mikrofonarm

positioniert das Mikrofon seitlich vor dem Mund.

Dadurch werden Popgeräusche weitgehend ver-

mieden und das Mikrofon vor Verunreinigung ge-

schützt. Der mitgelieferte Windschutz unterdrückt

zusätzlich Wind- und Popgeräusche.

Das C 420 ist in drei Ausführungen erhältlich:

Mit 3-poligem XLR-Stecker mit eingebautem Ad-

apter für Universal-Phantomspeisung von 9 bis

52 V.

Mit verriegelbarem Mini-XLR-Stecker zum An-

schluss an Battteriespeisegerät B 29 (neue Aus-

führung), Phantomspeise-adapter MPA II (neue

Ausführung) oder AKG-Taschensender.

Mit verriegelbarem 3,5 mm-Klinkenstecker zum

Anschluss an das Battteriespeisegerät B 29 (alte

Ausführung), Phantomspeiseadapter MPA II (alte

Ausführung) oder Taschensender PT 300.

1 Beschreibung

1.1 Allgemeines

1.2 Varianten

C 420:

C 420 L:

C 420/B-lock:

1 Beschreibung

1.3. Mitgeliefer-

tes Zubehör

1.4 Empfohlenes

Zubehör für

C 420

1.5 Empfohlenes

Zubehör für

C 420 L,

C 420 B/lock

2.1 C 420

Alle Ausführungen des C 420 werden mit folgen-

dem Zubehör geliefert:

Schaumstoff-Windschutz W 44

Batteriespeisegerät B 18

Netzgerät N 62 E, N 66 E

Anschlusskabel MK 9/10, 10 m

Batteriespeisegerät B 29

Phantomspeiseadapter

MPA II

Das C 420 ist ein Kondensatormikrofon und

benötigt daher eine Stromversorgung.

1. Schliessen Sie den Phantomspeiseadapter am

Mikrofon-kabel an einen symmetrischen XLR-

Mikrofoneingang mit Phantomspeisung an.

2. Schalten Sie die Phantomspeisung ein. (Lesen

Sie dazu in der Betriebsanleitung des jeweili-

gen Gerätes nach.)

3. Wenn Ihr Mischpult keine Phantomspeisung

besitzt, schalten Sie zwischen Mikrofon und

Mischpulteingang ein AKG-Phantomspeise-

gerät (N 62 E, N 66 E, B 18 E).

Das Phantomspeisegerät können Sie auch an

einen asymmetrischen Eingang anschließen.

2 Anschluss

2.2 C 420 L

2.3 C 420 B/lock

2.4 Batterie-

speisegerät

B29

2.5 Phantom-

speiseadapter

MPA II

2.6 Externe

Phantomspeise-

geräte

Wichtig!

1. Stecken Sie den Mini-XLR-Stecker am Mikro-

fonkabel bis zum Anschlag in eine der beiden

Mini-XLR-Buchsen am B 29, die Mini-XLR-

Kupplung am Anschlusskabel des MPA II bzw.

die Eingangsbuchse des Taschensenders an.

Der Stecker verriegelt sich automatisch.

2. Verbinden Sie das B 29 bzw. den MPA II mit

dem gewünschten Eingang.

Diese Ausführung entspricht dem C 420 L, besitzt

jedoch einen schraubbaren 3,5-mm-Monoklin-

kenstecker, den Sie direkt an die alte Ausführung

des B 29, MPA II bzw. AKG-Taschensenders

PT 300 anschließen können. (Lesen Sie dazu in

der Betriebsanleitung des jeweiligen Gerätes

nach.)

Das optionale Batteriespeisegerät B 29 ermög-

licht Ihnen, zwei Mikrofone an einen gemeinsa-

men symmetrischen oder asymmetrischen Ein-

gang anzuschliessen, sodass Sie weniger Misch-

pulteingänge benötigen.

Mit dem optionalen Phantomspeiseadapter MPA

II können Sie das C 420 an jede Phantomspeise-

quelle sowie an XLR-Eingänge mit 9 bis 52 V

Phantomspeisung anschließen.

Als Phantomspeisegeräte für C 420 L und C 420 B/

lock mit MPA II empfehlen wir das optionale Netz-

gerät N 62 E oder N 66 E sowie das (ebenfalls op-

tionale) Batteriespeisegerät B 18 von AKG.

Wenn Sie andere als die von AKG empfohle-

nen Speisegeräte verwenden, kann das Mi-

krofon beschädigt werden und erlischt die

Garantie.

2 Anschluss

2.7 Anschluss-

kabel

Zum Anschluss an symmetrische (XLR-) Ein-

gänge verwenden Sie ein normales XLR-Kabel.

Für asymmetrische Eingänge (Mono-Klinken-

buchse) verwenden Sie ein Kabel mit XLR-Stecker

(weiblich) und Mono-Klinkenstecker (s. Abb. 1):

1. Verbinden Sie im XLR-Stecker mittels einer

Drahtbrücke Stift 1 mit Stift 3 und mit der Ab-

schirmung.

2. Verbinden Sie die innere Ader des Kabels mit

Stift 2 des XLR-Steckers und der Spitze des

Klinkensteckers.

Abb. 1: Anschlusskabel für asymmetrische Mi-

krofoneingänge.

3 Anwendungshinweise

3.1 Mikrofon

aufsetzen

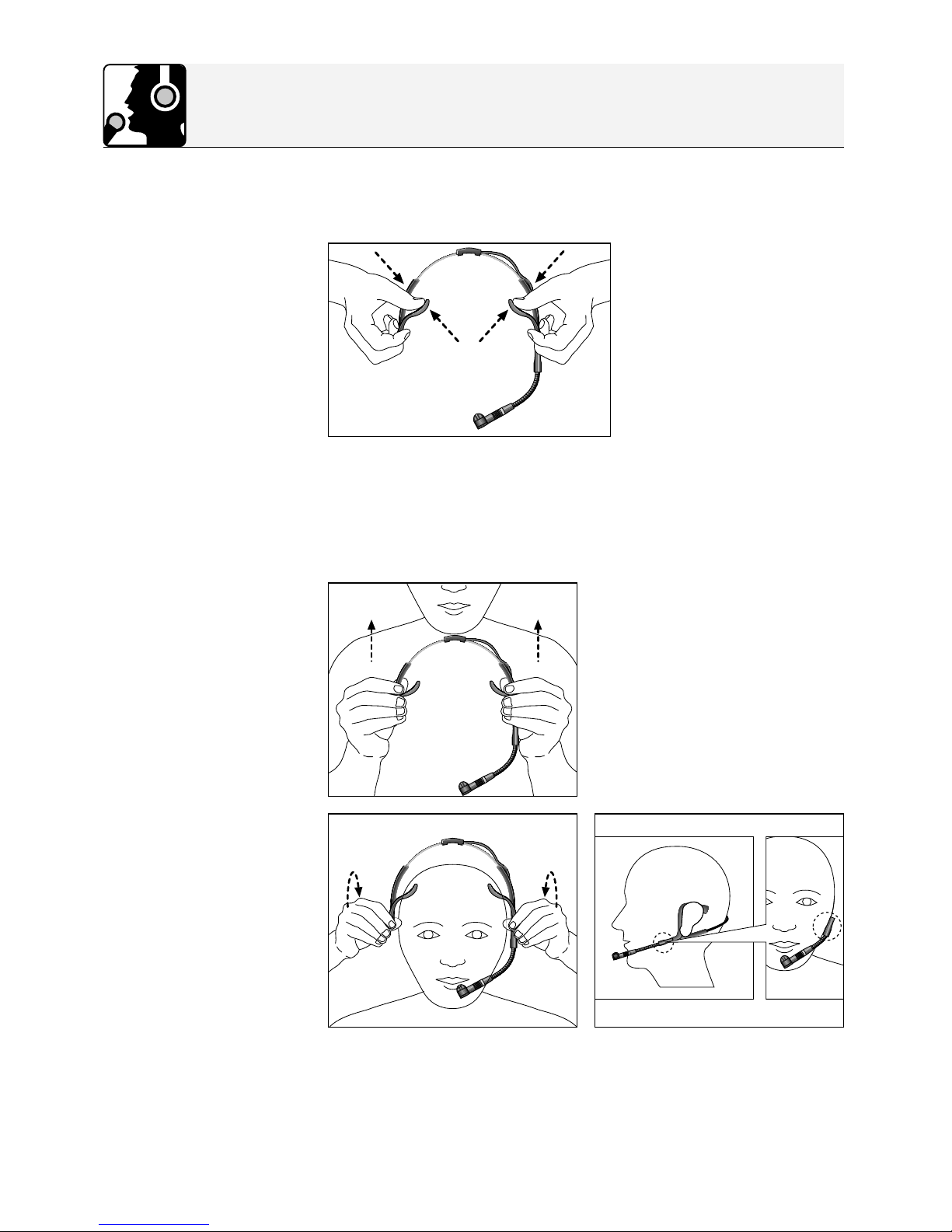

1. Stellen Sie die Ohrbügel so ein, dass der Na-

ckenbügel sicher am Kopf sitzt.

Abb. 2: Ohrbügel einstellen

2. Setzen Sie den Nackenbügel wie in Abb. 3

bis 5 gezeigt auf.

Abb. 3: Nackenbügel

Abb. 4 Abb. 5

Abb. 8:

5. Biegen Sie den Schwanenhals so, dass das

Mikrofon seitlich vor dem Mundwinkel sitzt.

6. Führen Sie das Mikrofonkabel durch die drei

Schlitze im Halteclip und klemmen Sie den

Halteclip am Hemdkragen an.

Dadurch wird das Mikrofon vom Zug des Ka-

bels entlastet und sitzt angenehm leicht am

Kopf.

3 Anwendungshinweise

Ohrbügel nach-

justieren:

Mikrofon

positionieren:

Zugentlastung:

Abb. 6 Abb. 7

3. Falls der Nackenbügel nicht optimal sitzt, kön-

nen Sie die Ohrbügel wie in Abb. 6 gezeigt ein-

stellen. Verschieben Sie den Kabelhalter so,

dass das Kabel lose bleibt (s. Abb. 7).

4. Falls das Mikrofon

noch immer zu lo-

cker sitzt, können

Sie den Nackenbü-

gel leicht nach innen

biegen (s. Abb. 8).

3 Anwendungshinweise

3.2 Windschutz Falls (z.B. im Freien) starke Windgeräusche oder

Popgeräusche auftreten, befestigen Sie den mit-

gelieferten Schaumstoff-Windschutz am Mikro-

fon.

1. Stecken Sie den Windschutz auf die Mikrofon-

kapsel auf.

2. Ziehen Sie den Windschutz auch über das

äußere Ende der Mikrofonkapsel.

4.1 Mikrofon

Arbeitsweise: Kondensatormikrofon mit Permanentladung

Richtcharakteristik: Niere

Übertragungsbereich: 20-20.000 Hz

Empfindlichkeit: 5 mV/Pa (-46 dBV bez. auf 1 V/Pa)

Elektrische Impedanz bei 1000 Hz: 200 Ω

Empfohlene Lastimpedanz: >2000 Ω

Grenzschalldruckpegel

für 1% / 3% Klirrfaktor: 126 / 130 dB SPL

Äquivalentschalldruckpegel: 33 dB (nach DIN 45412)

Speisespannung:

C 420: 9-52 V Universalphantomspeisung

C 420 L: 9 V Batteriespeisung über B 29 oder

Taschensender, oder 9 - 52 V

Universalphantomspeisung über

Adapter MPA II

C 420 B/lock: 9 V Batteriespeisung über B 29 oder

9 - 52 V Universalphantomspeisung über

Adapter MPA II

Stromaufnahme: ca. 2 mA

Steckerart: XLR 3-polig

Oberfläche: mattschwarz

Abmessungen: 130 mm ø

4 Technische Daten

4.4

Polardiagramm

4.2 Konfor-

mitätshinweis

Kabellänge: 3 m

Nettogewicht: 30 g ohne Stecker

5 Reinigung

4.3 Frequenzkurve

Alle Metalloberflächen können Sie problemlos mit

(Industrie-) Spiritus oder Alkohol reinigen.

Den Schaumstoff-Windschutz reinigen Sie am

besten mit einer milden Waschmittellösung. Der

Windschutz ist sofort nach dem Trocknen wieder

einsatzbereit.

Dieses Produkt entspricht der Norm EN 50 082-1,

vorausgesetzt, dass nachgeschaltete Geräte CE-

konform sind.

6 Fehlerbehebung

Fehler

1. Mikrofon funktio-

niert nicht:

2. Headset sitzt nicht

fest am Kopf;

Mikrofonarm

wackelt:

3. Starke Pop-, oder

Wind- und Atem-

geräusche hörbar:

4. Mikrofon klingt

mit der Zeit immer

dumpfer:

Mögliche Ursache

Keine Speisespan-

nung

Nackenbügel nicht

richtig eingestellt.

Mikrofon zu nahe an

Mund oder Nase.

Verschmutzter Innen-

oder Aussenwind-

schutz W 44 dämpft

hohe Frequenzen.

Behebung

C 420: Phantomspei-

sung überprüfen.

C 420 B/lock: Batte-

rien im B 29 bzw.

PT 300 überprüfen.

C 420 L: Batterien im

Taschensender

überprüfen.

Nackenbügel genau

nach Kapitel 3.1 ein-

stellen. Besonders

Abb. 9 beachten!

Mikrofon-Einsprech-

öffnungen zum Mund-

winkel ausrichten und

so weit von Mund und

Nase entfernt, dass

Atemgeräusche nicht

mehr auftreten.

1. Windschutz W 44

mit Seifenlauge rei-

nigen.

2. Innenwindschutz

von AKG-Service

reinigen lassen.

ACHTUNG: Mikrofon-

gehäuse nicht öff-

nen, da ansonsten

die Garantie er-

lischt.
