Abus SECVEST Manuel

FUMK50000W/B

FUMK50010W/B

BOM: 12892814

Version 1.0

Secvest Funk-Öffnungsmelder

Installations- und Bedienungsanleitung

Secvest Wireless Magnetic Cont

Installation instructions and user manual

Secvest Détecteur d'Ouverture sans

Fil

Instructions d’installation et d’utilisation

Secvest Draadloze Magneetcontact

Installatie- en gebruikershandleiding

Secvest Trådløs Åbningsføler

Installations- og betjeningsvejledning

Secvest Radiorilevatore di Apertura

Istruzioni per l'installazione e per l'uso

INT

Konfiguration/ Configuration/ Configuration/

Configuratie/ Configuration/ Configurazione

2 |DE

Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Funk-Öffnungsmelders.

Dieses Gerät ist nach dem heutigen Stand der Technik gebaut.

Es erfüllt die Anforderungen der geltenden europäischen und na-

tionalen Richtlinien.

Hiermit erklärt ABUS Security-Center GmbH & Co. KG, dass der

Funkanlagentyp FUMK50000W/B, FUMK50010W/B der Richtli-

nie 2014/53/EU entspricht. Der vollständige Text der EU-Konfor-

mitätserklärung ist unter der folgenden Internetadresse verfüg-

bar: www.abus.com >> Artikelsuche >> FUMK50000W/B,

FUMK50010W/B >> Downloads

Die Konformitätserklärung kann auch unter folgender Adresse

bezogen werden:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5, 86444 Affing, GERMANY

Achtung

Beachten Sie die Anweisungen und Hinweise in

dieser Anleitung! Sollten Sie sich nicht an diese

Anleitung halten, erlischt Ihr Garantieanspruch!

Für Folgeschäden wird keine Haftung übernom-

men! Das Produkt darf nicht geändert bzw. umge-

baut werden.

Batteriehinweise

Das Gerät wird über eine 3V Lithium Batterie mit

Gleichspannung versorgt. Um eine lange Lebens-

dauer zu garantieren und Brände und Verletzungen

zu vermeiden beachten Sie bitte die folgenden Hin-

weise:

Entsorgen Sie die Batterie nicht über den Haus-

müll

Die Batterie darf keiner Wärmequelle oder Son-

neneinstrahlung direkt ausgesetzt werden und an

keinem Ort mit sehr hoher Temperatur aufbe-

wahrt werden

Die Batterie darf nicht verbrannt werden

Die Batterie darf nicht mit Wasser in Berührung

kommen

Die Batterie darf nicht zerlegt, angestochen oder

beschädigt werden

DE | 3

Die Batteriekontakte dürfen nicht kurzgeschlos-

sen werden

Die Batterie darf nicht in die Hände von Kleinkin-

dern gelangen

Die Batterie ist nicht wieder aufladbar

Achtung

Beachten Sie die Polung!

Setzen Sie die Batterie in den Funköffnungsmel-

der ein.

1. Lieferumfang

1 x Installationsanleitung

1 x Magnet

1 x Batterie CR2 3V Lithium

1 x Magnethalter

1 x Öffnungsmelder

2 x Senkkopfschrauben (Magnethalter)

2 x Linsenkopfschrauben (Melder)

4 x Magnet Abstandsplatten

2 x Melder Abstandsplatten

4 x Steckbrücken (Jumper) auf der Elektronik (FUMK50000W/B)

2 x Steckbrücken (Jumper) auf der Elektronik (FUMK50010W/B)

2. Technische Daten:

Spannungsversorgung

3V CR2 Li/MnO2

Stromverbrauch / Energie-

verbrauch

Ruhestrom : 5µA

(FUMK50000), 9 µA

(FUMK50010)

28mA max.

Batterielaufzeit

> 2 Jahre typisch

Betriebsspannung

3V DC

Stromaufnahme

0,03A

Unterspannungs-schwell-

wert der Batterie

2,2V

Störung “Leere Batterie” bei

<2,4V

Frequenz

868,6625 MHz / FM

Gewicht

ca. 76g

Abmaße BxHxT mm

33x89x29

Batterielaufzeit

bis 36 Monate

Umweltklasse

II (-10-+55°C)

4 |DE

Sicherheitsgrad

INCERT-Nr.

C-019-0430

Gehäusematerial

ABS

Funkleistung

Max. 10mW

Normen

EN 50131-2-6

3. Inbetriebnahme

Montieren Sie den Melder:

nicht auf oder in der Nähe von Metallflächen!

nicht in unmittelbarer Nähe (unter 1m) zu Gas-,

Wasser- und Stromleitungen!

nicht in der Nähe von elektrischen Geräten

z.B.,Computer, Kopierer oder anderen Sendern!

Wählen Sie einen Montageort, der: innerhalb der Funkreichweite

der Zentrale oder des Repeaters liegt.

Reichweite

Die Reichweite ist abhängig von den Umgebungsbedingungen.

Die Signalstärke sollte den Wert 4 nicht unterschreiten. Überprü-

fung mit der Secvest: Gehen Sie in den Errichtermodus Test

Meldersignal

Montageort

Optimaler Montageort für den Funköffnungsmelder ist die obere

Ecke Ihres Fenster-/Tür-Rahmens. Achten Sie darauf, dass Sie

den Melder auf einer ebenen Fläche installieren, damit der

Wandabrisskontakt schaltet.

DE | 5

Montage

Öffnen Sie das Gehäuse, indem Sie

die Schraube lösen und anschließend den

Deckel entfernen.

Entfernen Sie die Platine aus dem Ge-

häuse. Schraube lösen, die Platine

herausheben.

Befestigen Sie den Melder und

den Magnethalter mittig zur

Markierung „3“ mit max.10 mm

Abstand

Danach verwenden Sie die

Bodenplatte des Melders und

des Magnethalters um die Be-

festigungslöcher 1, 4 und 6, 7

zu markieren

Verwenden Sie die Linsen-

kopfschrauben für den Melder

und die Senkkopfschrauben

für den Magnethalter.

Achten Sie darauf, dass sich

der Wandabrisskontakt „2“

nach innen bewegt.

Kabelöffnung „5“ für externe Melder, max. 10 m Anschlusska-

bel.

Näherungs- und Entfernungsabstände auf ferromagnetischen

und nicht ferromagnetischen Montageoberflächen laut EN

50131-2-6, Kapitel 5.2 c.

6 |DE

Oberfläche

4. Einlernen des Melders (Zone 1) in die Zentrale

Stellen Sie sicher, dass sich die Secvest (Empfänger) jeweils im

Einlernmodus befindet. Halten Sie den Deckelkontakt (Sabota-

gekontakt) im ausgebauten Zustand und auch den Wandabriss-

kontakt gedrückt. Öffnen Sie einen dieser Kontakte, bis der Emp-

fänger den Empfang bestätigt (Doppelton).

Verwenden Sie eine Funkerweiterung (Funk-Universalmodul),

dann halten Sie die Signal LED des Melders max. 50mm über

den IR Empfänger und lernen Sie wie oben beschrieben die Zo-

nen ein.

Auf den letzten Seiten befinden sich die mögli-

chen Konfigurationen der einzelnen Zonen. Sie

können diesen Funkmagnetkontakt auch als

Funkmodul nutzen.

FUMK50000W/B

DE | 7

5. Gerätebeschreibung

1 Befestigungsschraube

2 Steckbrückenanschluss LK4

Steckbrückenanschluss LK2

3 Magnetschalter

4 Steckbrückenanschluss LK3

Steckbrückenanschluss LK1

5 Batterie

6 Schraubklemmblock

7 Deckelkontakt/ Sabotage-

kontakt

8 LED

LK1

LK3

Betriebsmodus des exter-

nen Kontaktes

LK2

Interner Kontakt

LK4

Programmierung

6. Signal LED

LED aktivieren

Stecken Sie einen Jumper auf LK1und LK3. Schließen Sie LK4

mit einem Jumper kurz, bis die LED kontinuierlich blinkt. Danach

entfernen Sie diesen wieder, die LED ist jetzt aktiviert. Stellen

Sie die ursprüngliche Position der Jumper wieder her

LED deaktivieren

Stecken Sie einen Jumper auf LK1. Schließen Sie LK4 mit ei-

nem Jumper kurz, bis die LED kontinuierlich blinkt. Danach ent-

fernen Sie diesen wieder, die LED ist jetzt deaktiviert. Stellen Sie

die ursprüngliche Position der Jumper wieder her.

Betriebszustand

Signal

Betriebsmodus

Kein Signal

Senden / Programmiermodus IR

4 x Blinken

Programmiermodus Melder in-

tern

Kontinuierliches Blin-

ken

FUMK50000W/B

8 |DE

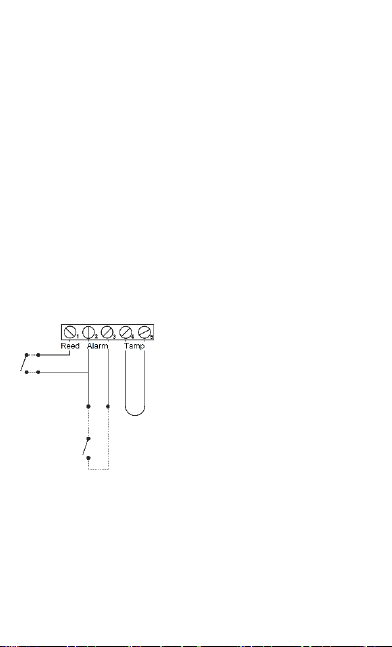

7. Verdrahtete Melder anschließen

Externe Zone (Zone 1) anschließen

Auf den Anschlussklemmen 1 und 2 (Reed) kann nur ein NC-

Kontakt angeschlossen werden. Die Auswertung findet über den

Funköffnungsmelder selbst statt.

Externe Zonen (Zone 2) anschließen

Sie können externe Melder mit NC-Kontakten (oder NO-Kontak-

ten) an diesen Funk-Öffnungsmelder anschließen. Bei mehreren

Geräten, müssen diese in Reihe (parallel) geschaltet sein. Der

Kabelwiderstand sollte 100 Ohm nicht überschreiten.

Schließen Sie an den Anschluss „ALARM“ (Klemme 2 und 3) die

Alarmlinie und an „TAMP“ (Klemme 4 und 5) die Sabotagelinie

der Drahtmelder an.

Externe Kontakte einlernen

Die externen Kontakte des Funköffnungsmelders werden auf

eine extra Zone der Zentrale eingelernt.

Öffnen und schließen Sie die Verbindung „TAMP“, bis der Emp-

fänger den Empfang bestätigt.

Melder nur als Funkmodul nutzen

Sie können diesen Funkmagnetkontakt auch als Funkmodul nut-

zen.

Schließen Sie dazu den Steckbrückenanschluss LK2, um den

internen Magnetkontakt zu deaktivieren.

Schließen Sie die Melder an den „Reed“-Anschlüssen an und

entfernen Sie die vorhandene Draht-Brücke (Zone 1).

Schließen Sie den Melder als externe Zone an (siehe oben)

(Zone 2).

FUMK50010W/B

DE | 9

8. Gerätebeschreibung

1 Befestigungsschraube

2 Steckbrückenanschluss LK2

3 Magnetschalter

4 Steckbrückenanschluss LK3

5 Batterie

6 Schraubklemmblock

7 Deckelkontakt/ Sabotage-

kontakt

8 LED

LK2

Interner Kontakt

LK3

LED

9. Signal LED

LED aktivieren / deaktivieren

Brücken Sie den Steckbrücken-Anschluss LK3 um die LED zu

aktivieren. Entfernen Sie die Brücke, um sie zu deaktivieren.

Betriebszustand

Signal

Betriebsmodus

Kein Signal

Senden / Programmier Modus IR

4 x Blinken

Programmiermodus Melder in-

tern

Kontinuierliches Blin-

ken

FUMK50010W/B

10 |DE

10. Externe Zonen

Externe Kontakte anschließen

Sie können externe Kontakte über DEOL an diesen Funk-Öff-

nungsmelder anschließen. Bei mehreren Geräten, müssen diese

in Reihe geschaltet sein. Der Kabelwiderstand sollte 100 Ohm

nicht überschreiten. Schließen Sie die externen Geräte an die

Schraubklemmen auf der Platine an, Beachten Sie auch die Wi-

derstandswerte

Externe Kontakte (Zone 2) einlernen

Die externen Kontakte des Funköffnungsmelders werden auf

eine extra Zone der Zentrale eingelernt:

Setzen Sie Ihre Funkzent-

rale in den Lernmodus.

Beachten Sie die Anlei-

tung Ihrer Funkzentrale.

Verbinden Sie die beiden

Schraubklemmen am

Schraubklemmblock mit

einem 2K2 Widerstand.

Entfernen Sie den Widerstand wieder, um eine Funk Übertra-

gung auszulösen.

ODER:

Verbinden Sie den externen Kontakt mit einem Melder und

öffnen Sie den Sabotageschutz.

Vergewissern Sie sich, dass die Alarmzentrale den Melder er-

kannt hat.

Melder als Funkmodul nutzen

Sie können diesen Funkmagnetkontakt auch als Funkmodul nut-

zen.

Schließen Sie den Steckbrückenanschluss LK2, um den inter-

nen Magnetkontakt zu deaktivieren.

Schließen Sie die externen Melder an den Klemmen des

Schraubklemmblocks an und lernen Sie sie ein, siehe „Ex-

terne Kontakte anschließen“ und „Externe Kontakte einlernen.

Autres manuels pour SECVEST

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Abus Capteur de sécurité

Abus

Abus PLBW10000 Manuel utilisateur

Abus

Abus SHMK10000 Manuel utilisateur

Abus

Abus PLSG10000 Manuel utilisateur

Abus

Abus FUEM50000 Manuel utilisateur

Abus

Abus FUBW50020 Manuel utilisateur

Abus

Abus FUEM60000 Manuel utilisateur

Abus

Abus FU8320W Manuel utilisateur

Abus

Abus FAS 101 Manuel utilisateur

Abus

Abus RM1100 Manuel utilisateur

Abus

Abus FUBW35000A Manuel utilisateur

Abus

Abus PLBW10100 Manuel utilisateur

Abus

Abus FUMK50020W Manuel utilisateur

Abus

Abus FUBW50022 Manuel utilisateur

Abus

Abus PLBW10000 Manuel utilisateur

Abus

Abus FUBW35000A Manuel utilisateur

Abus

Abus Alarmbox RC Guide de référence

Abus

Abus FUEM50000 Manuel utilisateur

Abus

Abus Secvest 2WAY FU8360 Manuel utilisateur

Abus

Abus FUMK50000W/B Manuel utilisateur

Abus

Abus SHWM10000 Manuel utilisateur

Abus

Abus FUBW35010A Manuel utilisateur

Abus

Abus LS2030 Manuel utilisateur

Abus

Abus SECVEST Manuel

Abus

Abus PLBW10100 Manuel utilisateur

Manuels Capteur de sécurité populaires d'autres marques

THORLABS

THORLABS PDA10JT Manuel utilisateur

Waeco

Waeco UV-DETECT Manuel utilisateur

Intermatic

Intermatic IOS-DSIMF Manuel utilisateur

urmet domus

urmet domus 1083 Manuel utilisateur

Siemens

Siemens AZL66 Series Manuel utilisateur

BTI

BTI Profiline Multi Finder Manuel utilisateur

Challenger

Challenger SL01 Manuel utilisateur

DMP Electronics

DMP Electronics 1122INT Manuel utilisateur

Rielta

Rielta Ladoga MK-RK Manuel utilisateur

Mirion Technologies

Mirion Technologies ACCURAD PRD Manuel utilisateur

Bosch

Bosch DS835 Manuel utilisateur

DBI SALA

DBI SALA EZ Stop Manuel de l'opérateur

Lamptime

Lamptime ST05C Manuel utilisateur

Ubiquiti

Ubiquiti MFI-MSC Manuel utilisateur

Subsite

Subsite 910R Instructions d'installation

Satel

Satel OPAL Pro Manuel utilisateur

Aleph

Aleph XC-1XTEU Manuel utilisateur

Pima

Pima LARIS QUAD Manuel utilisateur
